フロロパワーFOG(低硬度FFKO)の概要

フロロパワー(Fluoro-Power)シリーズに属するFFKO(サイフェル)材質の低硬度タイプであるフロロパワーFOG(Fluoro-Power FOG/FP-FOG)は、原材料FFKO(パーフルオロポリエーテルゴム)が用いられているOリング用ゴム材質です。FFKM(パーフロ)材質に迫る優れた耐薬品性に加え、殆どのゴム材質が機能できない-55℃クラスの耐寒性を併せ持っています。また硬さが低く(A50)に設定されていることから、Oリングへの圧縮力を強く設定できない箇所や、溝材質の強度が弱い箇所でのシールにも適しています。



フロロパワーFOGは、FFKO(サイフェル/パーフルオロポリエーテルゴム)の特徴である秀でた耐低温性も然ることながら、信越化学工業社との共同研究により、耐薬品性や圧縮永久歪み率を損なうことなく硬度を低く抑えることに成功した材質です。即ち、FFKM(パーフルオロエラストマー)ではトレードオフとなる低硬度に対する耐薬品性(特に耐強酸性)や圧縮永久歪みの関係を尻目に、現時点ではFFKMを代替できる唯一無二の低硬度ゴム材質であると言い得ます。低硬度FFKOのフロロパワーFOGは、硬さの異なるフロロパワーFOフロロパワーFOB極低溶出性フロロパワーFOPなどと共に、シーリング部材の新たな境地を提示いたします。

尚、非常に優れた耐寒性や耐薬品性を兼ね備えている低硬度材のフロロパワーFOGですが、例えば同じく硬さが低く抑えられているFEPM系統フロロパワーAPCとの比較で物性が劣っているなど、全方位的に完璧な性能を有している訳ではありません。この材質に限ったことではありませんが、使用環境や目的に応じて適切なものを選択するようにして下さい。

 * Oリング以外でも様々な形状の製作が可能ですので、お気軽にお問い合わせ下さい。
 * フロロパワー(Fluoro-Power)®は、桜シール株式会社の登録商標です。

>>>フロロパワーシリーズ(高機能材)
>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

化学構造

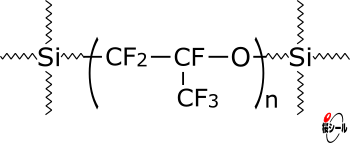

フッ素化ポリエーテル骨格のシリコーン架橋反応による重合体です。この材料は主鎖に炭素と酸素を持つことから、ISO1629とASTM D 1418の分類ではOグループに属し、FFKOと称されます。ポリエーテルの水素原子が全てフッ素化されている主鎖骨格がSiを介して架橋している為、非常に優れた耐薬品性を有し、且つ並外れた耐低温性を兼ね備えています。





関連する法規制等

  • RoHS指令10物質(Pb, Cd, Hg, Cr6⁺, PBB, PBDE, DEHP, BBP, DBP, DIBP)の含有量は閾値以下です。
  • REACH規制対象物質の意図的添加はいたしておりません。
  • TSCA PBT5物質(DecaBDE、2,4,6-TTBP、PIP(3:1)、HCBD、PCTP)の意図的な添加は行っておりません。

フロロパワーFOG(低硬度FFKO)の特性値や物性値

フロロパワー(Fluoro-Power)®ほか、カルレッツ(Kalrez)®などの各メーカーが掲げる高機能ゴム材質には、互換的に使用できるものが多い反面、特定の用途を目的に特別な性能が付与されているものも含まれています。相当品として取り扱う場合は、使用条件に細心の注意を払って下さい。



フロロパワーFOGと低温弾性回復試験(TR試験/T-R試験)

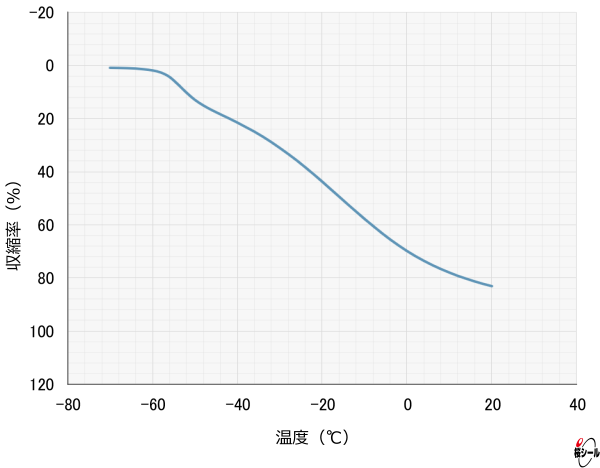

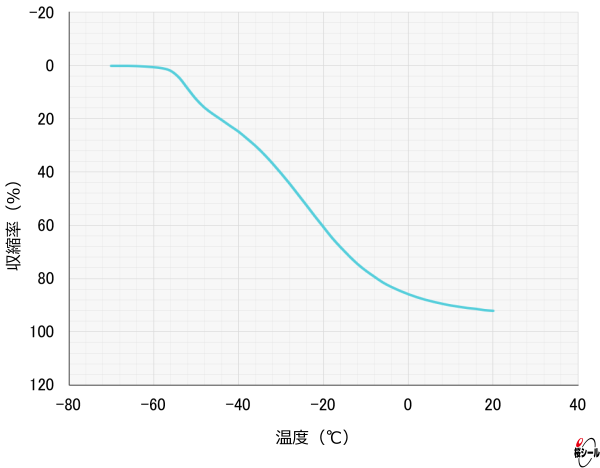

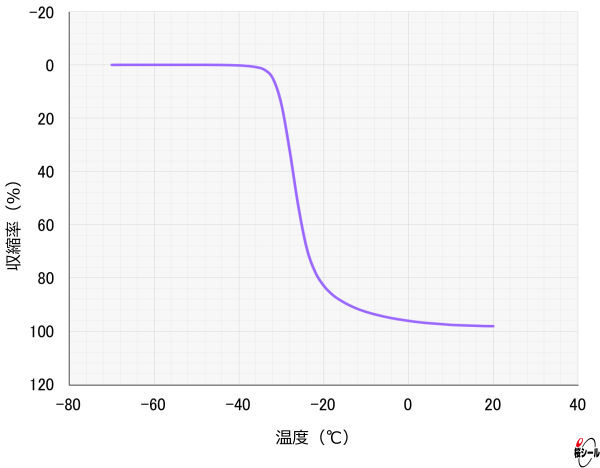

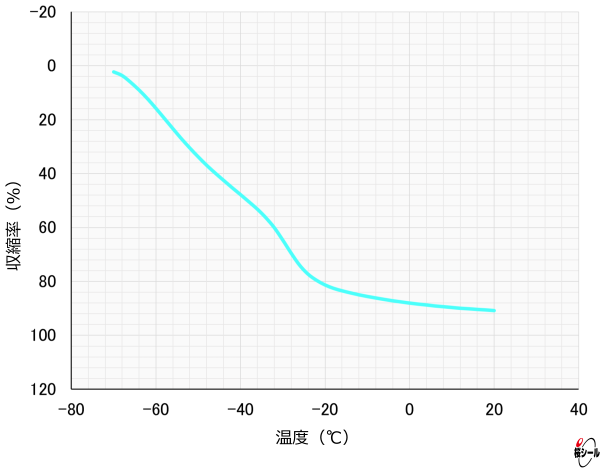

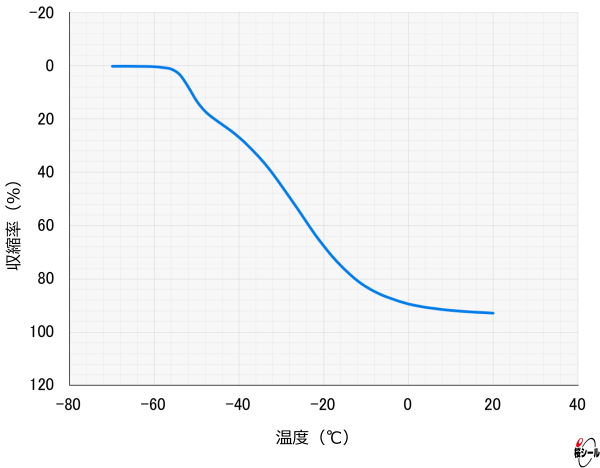

耐低温性に優れる代表的な高機能材(フロロパワーFOやフロロパワーFOG、フロロパワーFOBフロロパワーFOPフロロパワーDLフロロパワーFQ)に対して行った低温弾性回復試験(TR試験/T-R試験)のデータは、以下の通りです。

フロロパワーFOG

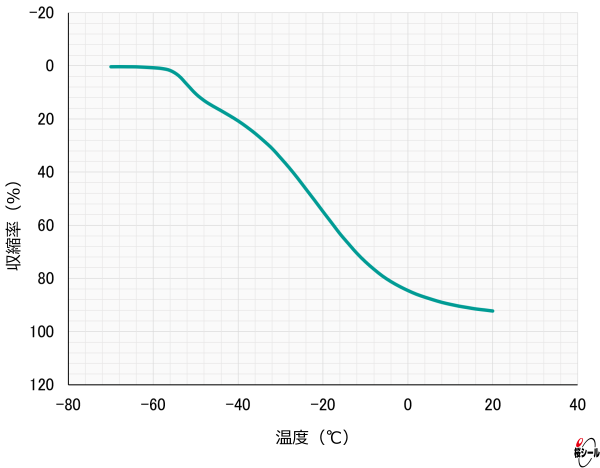

TR試験(フロロパワーFOG)

フロロパワーFOGの測定値

試験種類 項目

フロロパワーFO
(参考)

フロロパワーFOG

常態物性試験

硬さ(JIS-A)

70 52

引張強さ(MPa)

8.4 4.6

伸び率(%)

237 271

100%引張応力(MPa)

3.4 1.6

耐熱老化試験

試験条件 175℃×70時間 175℃×70時間
硬さ変化 +1 -1
引張強さ変化率(%) -11 -20
伸び変化率(%) -22 -13

圧縮永久歪み試験

試験条件 175℃×22時間 175℃×22時間

圧縮永久歪み率(%)

38 39

使用温度範囲

推奨値は―55~200℃です。但し、最高温度域での継続使用は熱硬化による破損が生じやすく、寿命が短くなります。また最低温度域ではゴム弾性を失い易く、シール性に悪影響を及ぼすことがあります。ご注意ください。



圧力特性

最高圧力の推奨値は0.3MPaです。但し、諸条件によって数値は異なります。尚、耐圧性バックアップリングの併用で向上させることが出来ます。



耐薬品性

極めて優秀です。あらゆる薬品に耐性を有し、様々なゴム材質の中でも秀でています。Oリングの耐薬品性(接触流体と材質の適合性)に於いてより多くの液体や気体に対する耐久性の一覧を掲載しておりますので、下表と併せて参考にして下さい。

薬品名 耐性 薬品名 耐性
アセトアルデヒド ジメチルアセトアミド
アセトン ジエチルエーテル
アニリン 重油
アンモニア水 シンナー
IPA スピンドル油
エタノール 100℃水蒸気
エチレングリコール テトラクロロエチレン
エチレンジアミン テトラヒドロフラン
N-メチル-2-ピロリドン 灯油
エマルジョン系作動油 トリクロロエチレン
塩酸 トルエン
エンジン油 動物油
王水 ブチルアセテート
過酸化水素水 フッ酸 ×
苛性カリ フレオンR134a ×
苛性ソーダ 不活性フッ素オイル ×
ガソリン ブレーキフルード(エーテル系)

カップグリス ヘキサン
ギア油 ベンゼン
キシレン ホルマリン
軽油 マシン油
クロロホルム
ケロシン 水系切削油
酢酸 メタノール
酢酸エチル MEK
硝酸 メチルイソブチルケトン
植物油 モノエタノールアミン
次亜塩素酸ソーダ ラッカー
ジオキサン リン酸エステル系作動油
四塩化炭素 硫酸
ジクロロメタン リチウムグリス
シリコングリス 冷凍機油(鉱物系)

◎:使用可 〇:多少の影響有り △:あまり推奨しない ×:使用不可

注)上記は参考データです。温度や圧力、その他の条件によって使用可否は変化します。



>>>フロロパワーシリーズ(高機能材)
>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

フロロパワーFOG(低硬度FFKO)の使用について

主な使用箇所

  • 低温薬液用シリンダー、ピストン、ロッドの密閉部
  • 低温ケミカルポンプのハウジング及び接続部
  • 低温ケミカルバルブのステム及び接続部
  • ガラスや石英管などのフランジ部
  • セラミック素材のフランジ部
  • 樹脂バルブや継ぎ手などの低圧縮シール箇所
  • 面精度の低いフランジ部
  • ウェットプロセスにおけるシール材



取扱注意点

  • 耐候性に優れ、光や熱による外部影響を受けにくい材質ではありますが、念のため湿度の低い冷暗所で保存して下さい。
  • 負荷が掛からない状態で保存して下さい。伸長や圧縮状態で保存すると変形や亀裂が発生しやすくなります。
  • 推奨温度や圧力を超えてのご使用は、急激な劣化を起こします。ご注意下さい。
  • 適さない流体との接触には十分注意して下さい。



>>>フロロパワーシリーズ(高機能材)
>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)
