バックアップリング各種のサイズ表です。選定に当たっては、バックアップリングの役割や種類を考慮して、最適な形状とサイズ、材料(標準は白色PTFE)を選択する必要があります。形状は装着性や強度から、サイズは補助対象のOリングサイズから決定して下さい。尚、バックアップリングはOリングのはみ出し現象を防止する上で有効ですが、専用の溝寸法が設定されていなければ使用できません。ご注意下さい。
[バックアップリングの寸法規格 (サイズ表)]
規格バックアップリング(白色PTFEによる汎用のバックアップリング)は、「形状 (T1/T2/T3/4B) + Oリング寸法規格と呼び番号」で表記されるのが一般的です。標準的な形状は「T1 (スパイラル)」、「T2 (バイアスカット)」、「T3 (エンドレス)」の3種類で、「4B」はフランジ用 (平面固定用)の形状になります。尚、茶褐色の「F1/F2/F3」をはじめとする充填材(ガラス、カーボン、ブロンズなど)入りPTFEやPCTFE、PA(MCナイロン)といった材料によるバックアップリングほか、サイズ表に掲載されていない様々なバックアップリングについては、別途ご相談下さい。

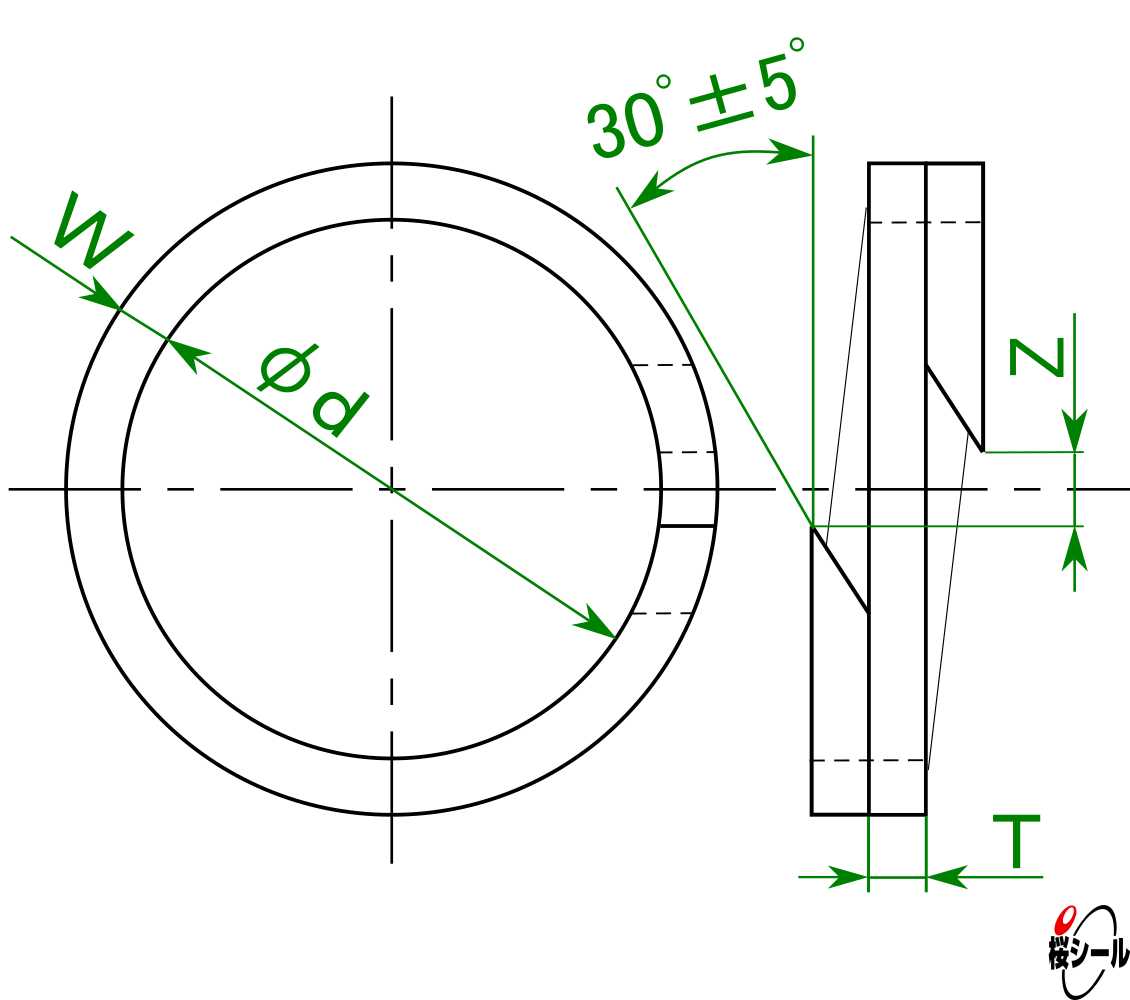

形状 | T1(スパイラル) |
---|---|
装着性 | 〇 |
強度 | 〇 |
コスト | 高 |

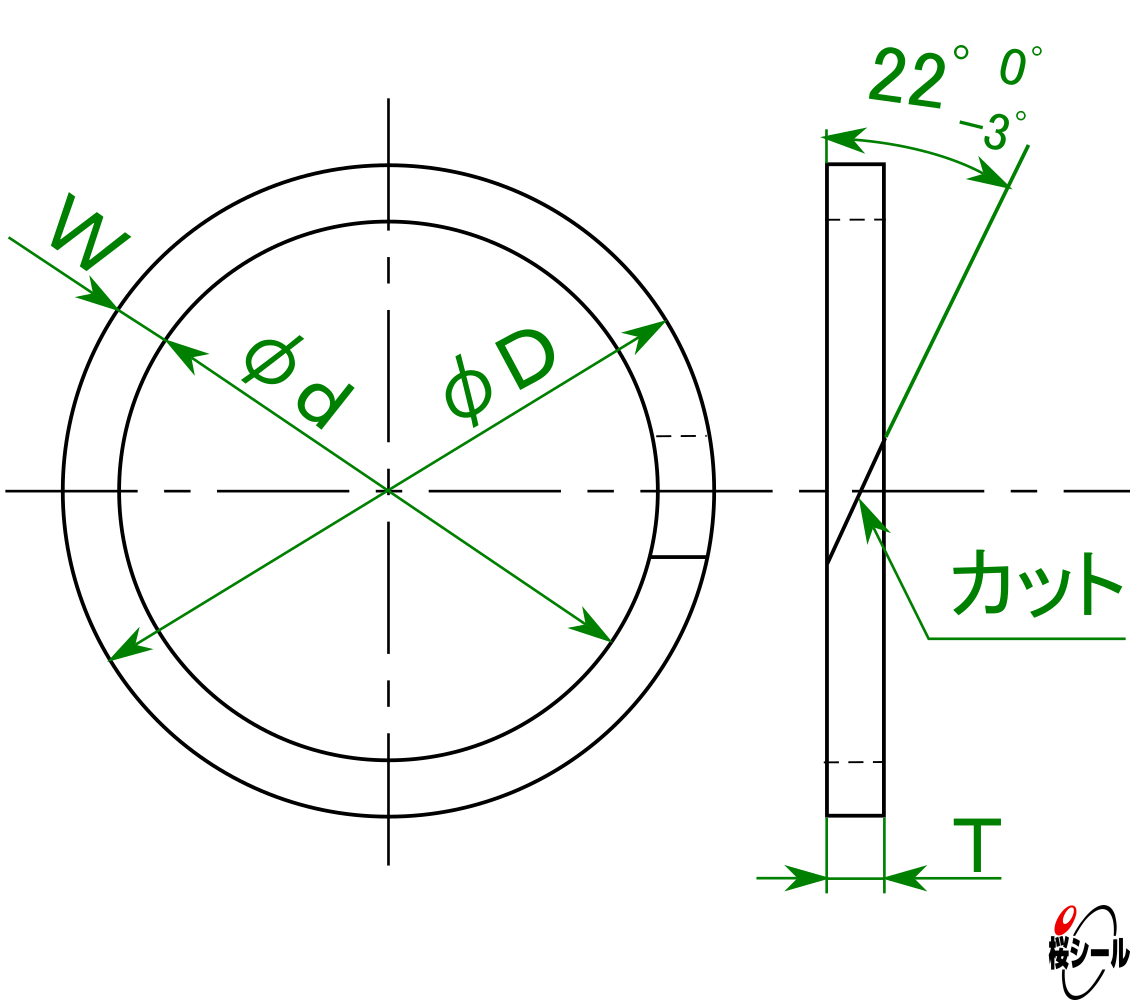

形状 | T2(バイアスカット) |
---|---|
装着性 | 〇 |
強度 | △ |
コスト | 低 |

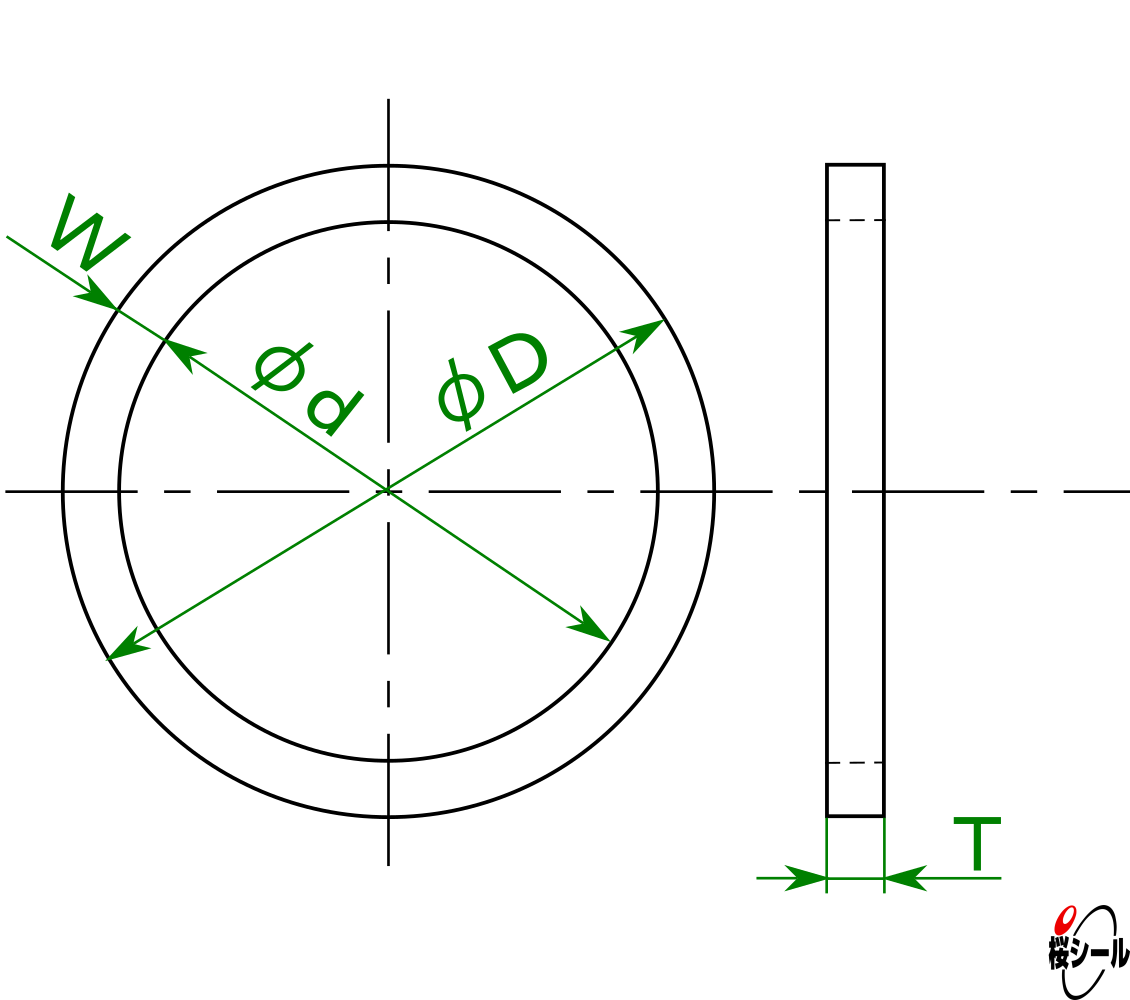

形状 | T3(エンドレス) |
---|---|
装着性 | × |
強度 | 〇 |
コスト | 低 |
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.05) | すきま Z (±0.40) | 呼び番号 | 内径 (+0.15 | 外径 (0 | 厚さ T (±0.10) | 呼び番号 | 内径 (+0.15 | 外径 (0 | 厚さ T (±0.10) | ||
T1 P3 | 3.0 | 1.5 | 0.7 | 1.2 | T2 P3 | 3.0 | 6.0 | 1.25 | T3 P3 | 3.0 | 6.0 | 1.25 | ||
T1 P4 | 4.0 | 1.5 | 0.7 | 1.2 | T2 P4 | 4.0 | 7.0 | 1.25 | T3 P4 | 4.0 | 7.0 | 1.25 | ||
T1 P5 | 5.0 | 1.5 | 0.7 | 1.2 | T2 P5 | 5.0 | 8.0 | 1.25 | T3 P5 | 5.0 | 8.0 | 1.25 | ||
T1 P6 | 6.0 | 1.5 | 0.7 | 1.2 | T2 P6 | 6.0 | 9.0 | 1.25 | T3 P6 | 6.0 | 9.0 | 1.25 | ||
T1 P7 | 7.0 | 1.5 | 0.7 | 1.2 | T2 P7 | 7.0 | 10.0 | 1.25 | T3 P7 | 7.0 | 10.0 | 1.25 | ||
T1 P8 | 8.0 | 1.5 | 0.7 | 1.2 | T2 P8 | 8.0 | 11.0 | 1.25 | T3 P8 | 8.0 | 11.0 | 1.25 | ||
T1 P9 | 9.0 | 1.5 | 0.7 | 1.2 | T2 P9 | 9.0 | 12.0 | 1.25 | T3 P9 | 9.0 | 12.0 | 1.25 | ||
T1 P10 | 10.0 | 1.5 | 0.7 | 1.2 | T2 P10 | 10.0 | 13.0 | 1.25 | T3 P10 | 10.0 | 13.0 | 1.25 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.05) | すきま Z (±0.80) | 呼び番号 | 内径 (+0.15 | 外径 (0 | 厚さ T (±0.10) | 呼び番号 | 内径 (+0.15 | 外径 (0 | 厚さ T (±0.10) | ||
T1 P10A | 10.0 | 2.0 | 0.7 | 1.4 | T2 P10A | 10.0 | 14.0 | 1.25 | T3 P10A | 10.0 | 14.0 | 1.25 | ||
T1 P11 | 11.0 | 2.0 | 0.7 | 1.4 | T2 P11 | 11.0 | 15.0 | 1.25 | T3 P11 | 11.0 | 15.0 | 1.25 | ||
T1 P11.2 | 11.2 | 2.0 | 0.7 | 1.4 | T2 P11.2 | 11.2 | 15.2 | 1.25 | T3 P11.2 | 11.2 | 15.2 | 1.25 | ||
T1 P12 | 12.0 | 2.0 | 0.7 | 1.4 | T2 P12 | 12.0 | 16.0 | 1.25 | T3 P12 | 12.0 | 16.0 | 1.25 | ||
T1 P12.5 | 12.5 | 2.0 | 0.7 | 1.4 | T2 P12.5 | 12.5 | 16.5 | 1.25 | T3 P12.5 | 12.5 | 16.5 | 1.25 | ||
T1 P14 | 14.0 | 2.0 | 0.7 | 1.4 | T2 P14 | 14.0 | 18.0 | 1.25 | T3 P14 | 14.0 | 18.0 | 1.25 | ||
T1 P15 | 15.0 | 2.0 | 0.7 | 1.4 | T2 P15 | 15.0 | 19.0 | 1.25 | T3 P15 | 15.0 | 19.0 | 1.25 | ||
T1 P16 | 16.0 | 2.0 | 0.7 | 1.4 | T2 P16 | 16.0 | 20.0 | 1.25 | T3 P16 | 16.0 | 20.0 | 1.25 | ||
T1 P18 | 18.0 | 2.0 | 0.7 | 1.4 | T2 P18 | 18.0 | 22.0 | 1.25 | T3 P18 | 18.0 | 22.0 | 1.25 | ||
T1 P20 | 20.0 | 2.0 | 0.7 | 1.4 | T2 P20 | 20.0 | 24.0 | 1.25 | T3 P20 | 20.0 | 24.0 | 1.25 | ||
T1 P21 | 21.0 | 2.0 | 0.7 | 1.4 | T2 P21 | 21.0 | 25.0 | 1.25 | T3 P21 | 21.0 | 25.0 | 1.25 | ||
T1 P22 | 22.0 | 2.0 | 0.7 | 1.4 | T2 P22 | 22.0 | 26.0 | 1.25 | T3 P22 | 22.0 | 26.0 | 1.25 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.05) | すきま Z (±1.50) | 呼び番号 | 内径 (+0.20 | 外径 (0 | 厚さ T (±0.10) | 呼び番号 | 内径 (+0.20 | 外径 (0 | 厚さ T (±0.10) |
T1 P22A | 22.0 | 3.0 | 0.7 | 2.5 | T2 P22A | 22.0 | 28.0 | 1.25 | T3 P22A | 22.0 | 28.0 | 1.25 |
T1 P22.4 | 22.4 | 3.0 | 0.7 | 2.5 | T2 P22.4 | 22.4 | 28.4 | 1.25 | T3 P22.4 | 22.4 | 28.4 | 1.25 |
T1 P24 | 24.0 | 3.0 | 0.7 | 2.5 | T2 P24 | 24.0 | 30.0 | 1.25 | T3 P24 | 24.0 | 30.0 | 1.25 |
T1 P25 | 25.0 | 3.0 | 0.7 | 2.5 | T2 P25 | 25.0 | 31.0 | 1.25 | T3 P25 | 25.0 | 31.0 | 1.25 |
T1 P25.5 | 25.5 | 3.0 | 0.7 | 2.5 | T2 P25.5 | 25.5 | 31.5 | 1.25 | T3 P25.5 | 25.5 | 31.5 | 1.25 |
T1 P26 | 26.0 | 3.0 | 0.7 | 2.5 | T2 P26 | 26.0 | 32.0 | 1.25 | T3 P26 | 26.0 | 32.0 | 1.25 |
T1 P28 | 28.0 | 3.0 | 0.7 | 2.5 | T2 P28 | 28.0 | 34.0 | 1.25 | T3 P28 | 28.0 | 34.0 | 1.25 |
T1 P29 | 29.0 | 3.0 | 0.7 | 2.5 | T2 P29 | 29.0 | 35.0 | 1.25 | T3 P29 | 29.0 | 35.0 | 1.25 |
T1 P29.5 | 29.5 | 3.0 | 0.7 | 2.5 | T2 P29.5 | 29.5 | 35.5 | 1.25 | T3 P29.5 | 29.5 | 35.5 | 1.25 |
T1 P30 | 30.0 | 3.0 | 0.7 | 2.5 | T2 P30 | 30.0 | 36.0 | 1.25 | T3 P30 | 30.0 | 36.0 | 1.25 |
T1 P31 | 31.0 | 3.0 | 0.7 | 2.5 | T2 P31 | 31.0 | 37.0 | 1.25 | T3 P31 | 31.0 | 37.0 | 1.25 |
T1 P31.5 | 31.5 | 3.0 | 0.7 | 2.5 | T2 P31.5 | 31.5 | 37.5 | 1.25 | T3 P31.5 | 31.5 | 37.5 | 1.25 |
T1 P32 | 32.0 | 3.0 | 0.7 | 2.5 | T2 P32 | 32.0 | 38.0 | 1.25 | T3 P32 | 32.0 | 38.0 | 1.25 |
T1 P34 | 34.0 | 3.0 | 0.7 | 2.5 | T2 P34 | 34.0 | 40.0 | 1.25 | T3 P34 | 34.0 | 40.0 | 1.25 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.05) | すきま Z (±1.50) | 呼び番号 | 内径 (+0.20 | 外径 (0 | 厚さ T (±0.10) | 呼び番号 | 内径 (+0.20 | 外径 (0 | 厚さ T (±0.10) | ||
T1 P35 | 35.0 | 3.0 | 0.7 | 2.5 | T2 P35 | 35.0 | 41.0 | 1.25 | T3 P35 | 35.0 | 41.0 | 1.25 | ||
T1 P35.5 | 35.5 | 3.0 | 0.7 | 2.5 | T2 P35.5 | 35.5 | 41.5 | 1.25 | T3 P35.5 | 35.5 | 41.5 | 1.25 | ||
T1 P36 | 36.0 | 3.0 | 0.7 | 2.5 | T2 P36 | 36.0 | 42.0 | 1.25 | T3 P36 | 36.0 | 42.0 | 1.25 | ||
T1 P38 | 38.0 | 3.0 | 0.7 | 2.5 | T2 P38 | 38.0 | 44.0 | 1.25 | T3 P38 | 38.0 | 44.0 | 1.25 | ||
T1 P39 | 39.0 | 3.0 | 0.7 | 2.5 | T2 P39 | 39.0 | 45.0 | 1.25 | T3 P39 | 39.0 | 45.0 | 1.25 | ||
T1 P40 | 40.0 | 3.0 | 0.7 | 2.5 | T2 P40 | 40.0 | 46.0 | 1.25 | T3 P40 | 40.0 | 46.0 | 1.25 | ||
T1 P41 | 41.0 | 3.0 | 0.7 | 2.5 | T2 P41 | 41.0 | 47.0 | 1.25 | T3 P41 | 41.0 | 47.0 | 1.25 | ||
T1 P42 | 42.0 | 3.0 | 0.7 | 2.5 | T2 P42 | 42.0 | 48.0 | 1.25 | T3 P42 | 42.0 | 48.0 | 1.25 | ||
T1 P44 | 44.0 | 3.0 | 0.7 | 2.5 | T2 P44 | 44.0 | 50.0 | 1.25 | T3 P44 | 44.0 | 50.0 | 1.25 | ||
T1 P45 | 45.0 | 3.0 | 0.7 | 2.5 | T2 P45 | 45.0 | 51.0 | 1.25 | T3 P45 | 45.0 | 51.0 | 1.25 | ||
T1 P46 | 46.0 | 3.0 | 0.7 | 2.5 | T2 P46 | 46.0 | 52.0 | 1.25 | T3 P46 | 46.0 | 52.0 | 1.25 | ||
T1 P48 | 48.0 | 3.0 | 0.7 | 2.5 | T2 P48 | 48.0 | 54.0 | 1.25 | T3 P48 | 48.0 | 54.0 | 1.25 | ||
T1 P49 | 49.0 | 3.0 | 0.7 | 2.5 | T2 P49 | 49.0 | 55.0 | 1.25 | T3 P49 | 49.0 | 55.0 | 1.25 | ||
T1 P50 | 50.0 | 3.0 | 0.7 | 2.5 | T2 P50 | 50.0 | 56.0 | 1.25 | T3 P50 | 50.0 | 56.0 | 1.25 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.06) | すきま Z (±1.50) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.13) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.13) |
T1 P48A | 48.0 | 5.0 | 0.9 | 4.5 | T2 P48A | 48.0 | 58.0 | 1.90 | T3 P48A | 48.0 | 58.0 | 1.90 |
T1 P50A | 50.0 | 5.0 | 0.9 | 4.5 | T2 P50A | 50.0 | 60.0 | 1.90 | T3 P50A | 50.0 | 60.0 | 1.90 |
T1 P52 | 52.0 | 5.0 | 0.9 | 4.5 | T2 P52 | 52.0 | 62.0 | 1.90 | T3 P52 | 52.0 | 62.0 | 1.90 |
T1 P53 | 53.0 | 5.0 | 0.9 | 4.5 | T2 P53 | 53.0 | 63.0 | 1.90 | T3 P53 | 53.0 | 63.0 | 1.90 |
T1 P55 | 55.0 | 5.0 | 0.9 | 4.5 | T2 P55 | 55.0 | 65.0 | 1.90 | T3 P55 | 55.0 | 65.0 | 1.90 |
T1 P56 | 56.0 | 5.0 | 0.9 | 4.5 | T2 P56 | 56.0 | 66.0 | 1.90 | T3 P56 | 56.0 | 66.0 | 1.90 |
T1 P58 | 58.0 | 5.0 | 0.9 | 4.5 | T2 P58 | 58.0 | 68.0 | 1.90 | T3 P58 | 58.0 | 68.0 | 1.90 |
T1 P60 | 60.0 | 5.0 | 0.9 | 4.5 | T2 P60 | 60.0 | 70.0 | 1.90 | T3 P60 | 60.0 | 70.0 | 1.90 |
T1 P62 | 62.0 | 5.0 | 0.9 | 4.5 | T2 P62 | 62.0 | 72.0 | 1.90 | T3 P62 | 62.0 | 72.0 | 1.90 |
T1 P63 | 63.0 | 5.0 | 0.9 | 4.5 | T2 P63 | 63.0 | 73.0 | 1.90 | T3 P63 | 63.0 | 73.0 | 1.90 |
T1 P65 | 65.0 | 5.0 | 0.9 | 4.5 | T2 P65 | 65.0 | 75.0 | 1.90 | T3 P65 | 65.0 | 75.0 | 1.90 |
T1 P67 | 67.0 | 5.0 | 0.9 | 4.5 | T2 P67 | 67.0 | 77.0 | 1.90 | T3 P67 | 67.0 | 77.0 | 1.90 |
T1 P70 | 70.0 | 5.0 | 0.9 | 4.5 | T2 P70 | 70.0 | 80.0 | 1.90 | T3 P70 | 70.0 | 80.0 | 1.90 |
T1 P71 | 71.0 | 5.0 | 0.9 | 4.5 | T2 P71 | 71.0 | 81.0 | 1.90 | T3 P71 | 71.0 | 81.0 | 1.90 |
T1 P75 | 75.0 | 5.0 | 0.9 | 4.5 | T2 P75 | 75.0 | 85.0 | 1.90 | T3 P75 | 75.0 | 85.0 | 1.90 |
T1 P80 | 80.0 | 5.0 | 0.9 | 4.5 | T2 P80 | 80.0 | 90.0 | 1.90 | T3 P80 | 80.0 | 90.0 | 1.90 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.06) | すきま Z (±1.50) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.13) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.13) | ||
T1 P85 | 85.0 | 5.0 | 0.9 | 4.5 | T2 P85 | 85.0 | 95.0 | 1.90 | T3 P85 | 85.0 | 95.0 | 1.90 | ||
T1 P90 | 90.0 | 5.0 | 0.9 | 4.5 | T2 P90 | 90.0 | 100.0 | 1.90 | T3 P90 | 90.0 | 100.0 | 1.90 | ||
T1 P95 | 95.0 | 5.0 | 0.9 | 4.5 | T2 P95 | 95.0 | 105.0 | 1.90 | T3 P95 | 95.0 | 105.0 | 1.90 | ||
T1 P100 | 100.0 | 5.0 | 0.9 | 4.5 | T2 P100 | 100.0 | 110.0 | 1.90 | T3 P100 | 100.0 | 110.0 | 1.90 | ||
T1 P102 | 102.0 | 5.0 | 0.9 | 4.5 | T2 P102 | 102.0 | 112.0 | 1.90 | T3 P102 | 102.0 | 112.0 | 1.90 | ||
T1 P105 | 105.0 | 5.0 | 0.9 | 4.5 | T2 P105 | 105.0 | 115.0 | 1.90 | T3 P105 | 105.0 | 115.0 | 1.90 | ||
T1 P110 | 110.0 | 5.0 | 0.9 | 4.5 | T2 P110 | 110.0 | 120.0 | 1.90 | T3 P110 | 110.0 | 120.0 | 1.90 | ||
T1 P112 | 112.0 | 5.0 | 0.9 | 4.5 | T2 P112 | 112.0 | 122.0 | 1.90 | T3 P112 | 112.0 | 122.0 | 1.90 | ||
T1 P115 | 115.0 | 5.0 | 0.9 | 4.5 | T2 P115 | 115.0 | 125.0 | 1.90 | T3 P115 | 115.0 | 125.0 | 1.90 | ||
T1 P120 | 120.0 | 5.0 | 0.9 | 4.5 | T2 P120 | 120.0 | 130.0 | 1.90 | T3 P120 | 120.0 | 130.0 | 1.90 | ||
T1 P125 | 125.0 | 5.0 | 0.9 | 4.5 | T2 P125 | 125.0 | 135.0 | 1.90 | T3 P125 | 125.0 | 135.0 | 1.90 | ||
T1 P130 | 130.0 | 5.0 | 0.9 | 4.5 | T2 P130 | 130.0 | 140.0 | 1.90 | T3 P130 | 130.0 | 140.0 | 1.90 | ||
T1 P132 | 132.0 | 5.0 | 0.9 | 4.5 | T2 P132 | 132.0 | 142.0 | 1.90 | T3 P132 | 132.0 | 142.0 | 1.90 | ||
T1 P135 | 135.0 | 5.0 | 0.9 | 4.5 | T2 P135 | 135.0 | 145.0 | 1.90 | T3 P135 | 135.0 | 145.0 | 1.90 | ||
T1 P140 | 140.0 | 5.0 | 0.9 | 4.5 | T2 P140 | 140.0 | 150.0 | 1.90 | T3 P140 | 140.0 | 150.0 | 1.90 | ||
T1 P145 | 145.0 | 5.0 | 0.9 | 4.5 | T2 P145 | 145.0 | 155.0 | 1.90 | T3 P145 | 145.0 | 155.0 | 1.90 | ||
T1 P150 | 150.0 | 5.0 | 0.9 | 4.5 | T2 P150 | 150.0 | 160.0 | 1.90 | T3 P150 | 150.0 | 160.0 | 1.90 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.08) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | ||
T1 P150A | 150.0 | 7.5 | 1.4 | 6.0 | T2 P150A | 150.0 | 165.0 | 2.75 | T3 P150A | 150.0 | 165.0 | 2.75 | ||
T1 P155 | 155.0 | 7.5 | 1.4 | 6.0 | T2 P155 | 155.0 | 170.0 | 2.75 | T3 P155 | 155.0 | 170.0 | 2.75 | ||
T1 P160 | 160.0 | 7.5 | 1.4 | 6.0 | T2 P160 | 160.0 | 175.0 | 2.75 | T3 P160 | 160.0 | 175.0 | 2.75 | ||
T1 P165 | 165.0 | 7.5 | 1.4 | 6.0 | T2 P165 | 165.0 | 180.0 | 2.75 | T3 P165 | 165.0 | 180.0 | 2.75 | ||
T1 P170 | 170.0 | 7.5 | 1.4 | 6.0 | T2 P170 | 170.0 | 185.0 | 2.75 | T3 P170 | 170.0 | 185.0 | 2.75 | ||
T1 P175 | 175.0 | 7.5 | 1.4 | 6.0 | T2 P175 | 175.0 | 190.0 | 2.75 | T3 P175 | 175.0 | 190.0 | 2.75 | ||
T1 P180 | 180.0 | 7.5 | 1.4 | 6.0 | T2 P180 | 180.0 | 195.0 | 2.75 | T3 P180 | 180.0 | 195.0 | 2.75 | ||
T1 P185 | 185.0 | 7.5 | 1.4 | 6.0 | T2 P185 | 185.0 | 200.0 | 2.75 | T3 P185 | 185.0 | 200.0 | 2.75 | ||
T1 P190 | 190.0 | 7.5 | 1.4 | 6.0 | T2 P190 | 190.0 | 205.0 | 2.75 | T3 P190 | 190.0 | 205.0 | 2.75 | ||
T1 P195 | 195.0 | 7.5 | 1.4 | 6.0 | T2 P195 | 195.0 | 210.0 | 2.75 | T3 P195 | 195.0 | 210.0 | 2.75 | ||
T1 P200 | 200.0 | 7.5 | 1.4 | 6.0 | T2 P200 | 200.0 | 215.0 | 2.75 | T3 P200 | 200.0 | 215.0 | 2.75 | ||
T1 P205 | 205.0 | 7.5 | 1.4 | 6.0 | T2 P205 | 205.0 | 220.0 | 2.75 | T3 P205 | 205.0 | 220.0 | 2.75 | ||
T1 P209 | 209.0 | 7.5 | 1.4 | 6.0 | T2 P209 | 209.0 | 224.0 | 2.75 | T3 P209 | 209.0 | 224.0 | 2.75 | ||
T1 P210 | 210.0 | 7.5 | 1.4 | 6.0 | T2 P210 | 210.0 | 225.0 | 2.75 | T3 P210 | 210.0 | 225.0 | 2.75 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.08) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | ||
T1 P215 | 215.0 | 7.5 | 1.4 | 6.0 | T2 P215 | 215.0 | 230.0 | 2.75 | T3 P215 | 215.0 | 230.0 | 2.75 | ||
T1 P220 | 220.0 | 7.5 | 1.4 | 6.0 | T2 P220 | 220.0 | 235.0 | 2.75 | T3 P220 | 220.0 | 235.0 | 2.75 | ||
T1 P225 | 225.0 | 7.5 | 1.4 | 6.0 | T2 P225 | 225.0 | 240.0 | 2.75 | T3 P225 | 225.0 | 240.0 | 2.75 | ||
T1 P230 | 230.0 | 7.5 | 1.4 | 6.0 | T2 P230 | 230.0 | 245.0 | 2.75 | T3 P230 | 230.0 | 245.0 | 2.75 | ||
T1 P235 | 235.0 | 7.5 | 1.4 | 6.0 | T2 P235 | 235.0 | 250.0 | 2.75 | T3 P235 | 235.0 | 250.0 | 2.75 | ||
T1 P240 | 240.0 | 7.5 | 1.4 | 6.0 | T2 P240 | 240.0 | 255.0 | 2.75 | T3 P240 | 240.0 | 255.0 | 2.75 | ||
T1 P245 | 245.0 | 7.5 | 1.4 | 6.0 | T2 P245 | 245.0 | 260.0 | 2.75 | T3 P245 | 245.0 | 260.0 | 2.75 | ||
T1 P250 | 250.0 | 7.5 | 1.4 | 6.0 | T2 P250 | 250.0 | 265.0 | 2.75 | T3 P250 | 250.0 | 265.0 | 2.75 | ||
T1 P255 | 255.0 | 7.5 | 1.4 | 6.0 | T2 P255 | 255.0 | 270.0 | 2.75 | T3 P255 | 255.0 | 270.0 | 2.75 | ||
T1 P260 | 260.0 | 7.5 | 1.4 | 6.0 | T2 P260 | 260.0 | 275.0 | 2.75 | T3 P260 | 260.0 | 275.0 | 2.75 | ||
T1 P265 | 265.0 | 7.5 | 1.4 | 6.0 | T2 P265 | 265.0 | 280.0 | 2.75 | T3 P265 | 265.0 | 280.0 | 2.75 | ||
T1 P270 | 270.0 | 7.5 | 1.4 | 6.0 | T2 P270 | 270.0 | 285.0 | 2.75 | T3 P270 | 270.0 | 285.0 | 2.75 | ||
T1 P275 | 275.0 | 7.5 | 1.4 | 6.0 | T2 P275 | 275.0 | 290.0 | 2.75 | T3 P275 | 275.0 | 290.0 | 2.75 | ||
T1 P280 | 280.0 | 7.5 | 1.4 | 6.0 | T2 P280 | 280.0 | 295.0 | 2.75 | T3 P280 | 280.0 | 295.0 | 2.75 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.08) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | ||
T1 P285 | 285.0 | 7.5 | 1.4 | 6.0 | T2 P285 | 285.0 | 300.0 | 2.75 | T3 P285 | 285.0 | 300.0 | 2.75 | ||
T1 P290 | 290.0 | 7.5 | 1.4 | 6.0 | T2 P290 | 290.0 | 305.0 | 2.75 | T3 P290 | 290.0 | 305.0 | 2.75 | ||
T1 P295 | 295.0 | 7.5 | 1.4 | 6.0 | T2 P295 | 295.0 | 310.0 | 2.75 | T3 P295 | 295.0 | 310.0 | 2.75 | ||
T1 P300 | 300.0 | 7.5 | 1.4 | 6.0 | T2 P300 | 300.0 | 315.0 | 2.75 | T3 P300 | 300.0 | 315.0 | 2.75 | ||
T1 P305 | 305.0 | 7.5 | 1.4 | 6.0 | T2 P305 | 305.0 | 320.0 | 2.75 | T3 P305 | 305.0 | 320.0 | 2.75 | ||
T1 P310 | 310.0 | 7.5 | 1.4 | 6.0 | T2 P310 | 310.0 | 325.0 | 2.75 | T3 P310 | 310.0 | 325.0 | 2.75 | ||
T1 P315 | 315.0 | 7.5 | 1.4 | 6.0 | T2 P315 | 315.0 | 330.0 | 2.75 | T3 P315 | 315.0 | 330.0 | 2.75 | ||
T1 P320 | 320.0 | 7.5 | 1.4 | 6.0 | T2 P320 | 320.0 | 335.0 | 2.75 | T3 P320 | 320.0 | 335.0 | 2.75 | ||
T1 P325 | 325.0 | 7.5 | 1.4 | 6.0 | T2 P325 | 325.0 | 340.0 | 2.75 | T3 P325 | 325.0 | 340.0 | 2.75 | ||
T1 P330 | 330.0 | 7.5 | 1.4 | 6.0 | T2 P330 | 330.0 | 345.0 | 2.75 | T3 P330 | 330.0 | 345.0 | 2.75 | ||
T1 P335 | 335.0 | 7.5 | 1.4 | 6.0 | T2 P335 | 335.0 | 350.0 | 2.75 | T3 P335 | 335.0 | 350.0 | 2.75 | ||
T1 P340 | 340.0 | 7.5 | 1.4 | 6.0 | T2 P340 | 340.0 | 355.0 | 2.75 | T3 P340 | 340.0 | 355.0 | 2.75 | ||
T1 P345 | 345.0 | 7.5 | 1.4 | 6.0 | T2 P345 | 345.0 | 360.0 | 2.75 | T3 P345 | 345.0 | 360.0 | 2.75 | ||
T1 P350 | 350.0 | 7.5 | 1.4 | 6.0 | T2 P350 | 350.0 | 365.0 | 2.75 | T3 P350 | 350.0 | 365.0 | 2.75 | ||
T1 P355 | 355.0 | 7.5 | 1.4 | 6.0 | T2 P355 | 355.0 | 370.0 | 2.75 | T3 P355 | 355.0 | 370.0 | 2.75 | ||
T1 P360 | 360.0 | 7.5 | 1.4 | 6.0 | T2 P360 | 360.0 | 375.0 | 2.75 | T3 P360 | 360.0 | 375.0 | 2.75 | ||
T1 P365 | 365.0 | 7.5 | 1.4 | 6.0 | T2 P365 | 365.0 | 380.0 | 2.75 | T3 P365 | 365.0 | 380.0 | 2.75 | ||
T1 P370 | 370.0 | 7.5 | 1.4 | 6.0 | T2 P370 | 370.0 | 385.0 | 2.75 | T3 P370 | 370.0 | 385.0 | 2.75 | ||
T1 P375 | 375.0 | 7.5 | 1.4 | 6.0 | T2 P375 | 375.0 | 390.0 | 2.75 | T3 P375 | 375.0 | 390.0 | 2.75 | ||
T1 P380 | 380.0 | 7.5 | 1.4 | 6.0 | T2 P380 | 380.0 | 395.0 | 2.75 | T3 P380 | 380.0 | 395.0 | 2.75 | ||
T1 P385 | 385.0 | 7.5 | 1.4 | 6.0 | T2 P385 | 385.0 | 400.0 | 2.75 | T3 P385 | 385.0 | 400.0 | 2.75 | ||
T1 P390 | 390.0 | 7.5 | 1.4 | 6.0 | T2 P390 | 390.0 | 405.0 | 2.75 | T3 P390 | 390.0 | 405.0 | 2.75 | ||
T1 P395 | 395.0 | 7.5 | 1.4 | 6.0 | T2 P395 | 395.0 | 410.0 | 2.75 | T3 P395 | 395.0 | 410.0 | 2.75 | ||
T1 P400 | 400.0 | 7.5 | 1.4 | 6.0 | T2 P400 | 400.0 | 415.0 | 2.75 | T3 P400 | 400.0 | 415.0 | 2.75 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.08) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.15) | ||
T1 P405 | 405.0 | 7.5 | 1.4 | 6.0 | T2 P405 | 405.0 | 420.0 | 2.75 | T3 P405 | 405.0 | 420.0 | 2.75 | ||
T1 P410 | 410.0 | 7.5 | 1.4 | 6.0 | T2 P410 | 410.0 | 425.0 | 2.75 | T3 P410 | 410.0 | 425.0 | 2.75 | ||
T1 P415 | 415.0 | 7.5 | 1.4 | 6.0 | T2 P415 | 415.0 | 430.0 | 2.75 | T3 P415 | 415.0 | 430.0 | 2.75 | ||
T1 P420 | 420.0 | 7.5 | 1.4 | 6.0 | T2 P420 | 420.0 | 435.0 | 2.75 | T3 P420 | 420.0 | 435.0 | 2.75 | ||
T1 P425 | 425.0 | 7.5 | 1.4 | 6.0 | T2 P425 | 425.0 | 440.0 | 2.75 | T3 P425 | 425.0 | 440.0 | 2.75 | ||
T1 P430 | 430.0 | 7.5 | 1.4 | 6.0 | T2 P430 | 430.0 | 445.0 | 2.75 | T3 P430 | 430.0 | 445.0 | 2.75 | ||
T1 P435 | 435.0 | 7.5 | 1.4 | 6.0 | T2 P435 | 435.0 | 450.0 | 2.75 | T3 P435 | 435.0 | 450.0 | 2.75 | ||
T1 P440 | 440.0 | 7.5 | 1.4 | 6.0 | T2 P440 | 440.0 | 455.0 | 2.75 | T3 P440 | 440.0 | 455.0 | 2.75 | ||
T1 P445 | 445.0 | 7.5 | 1.4 | 6.0 | T2 P445 | 445.0 | 460.0 | 2.75 | T3 P445 | 445.0 | 460.0 | 2.75 | ||
T1 P450 | 450.0 | 7.5 | 1.4 | 6.0 | T2 P450 | 450.0 | 465.0 | 2.75 | T3 P450 | 450.0 | 465.0 | 2.75 | ||
T1 P455 | 455.0 | 7.5 | 1.4 | 6.0 | T2 P455 | 455.0 | 470.0 | 2.75 | T3 P455 | 455.0 | 470.0 | 2.75 | ||
T1 P460 | 460.0 | 7.5 | 1.4 | 6.0 | T2 P460 | 460.0 | 475.0 | 2.75 | T3 P460 | 460.0 | 475.0 | 2.75 | ||
T1 P465 | 465.0 | 7.5 | 1.4 | 6.0 | T2 P465 | 465.0 | 480.0 | 2.75 | T3 P465 | 465.0 | 480.0 | 2.75 | ||
T1 P470 | 470.0 | 7.5 | 1.4 | 6.0 | T2 P470 | 470.0 | 485.0 | 2.75 | T3 P470 | 470.0 | 485.0 | 2.75 | ||
T1 P475 | 475.0 | 7.5 | 1.4 | 6.0 | T2 P475 | 475.0 | 490.0 | 2.75 | T3 P475 | 475.0 | 490.0 | 2.75 | ||
T1 P480 | 480.0 | 7.5 | 1.4 | 6.0 | T2 P480 | 480.0 | 495.0 | 2.75 | T3 P480 | 480.0 | 495.0 | 2.75 | ||
T1 P485 | 485.0 | 7.5 | 1.4 | 6.0 | T2 P485 | 485.0 | 500.0 | 2.75 | T3 P485 | 485.0 | 500.0 | 2.75 | ||
T1 P490 | 490.0 | 7.5 | 1.4 | 6.0 | T2 P490 | 490.0 | 505.0 | 2.75 | T3 P490 | 490.0 | 505.0 | 2.75 | ||
T1 P495 | 495.0 | 7.5 | 1.4 | 6.0 | T2 P495 | 495.0 | 510.0 | 2.75 | T3 P495 | 495.0 | 510.0 | 2.75 | ||
T1 P500 | 500.0 | 7.5 | 1.4 | 6.0 | T2 P500 | 500.0 | 515.0 | 2.75 | T3 P500 | 500.0 | 515.0 | 2.75 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.05) | すきま Z (±1.50) | 呼び番号 | 内径 (+0.20 | 外径 (0 | 厚さ T (±0.10) | 呼び番号 | 内径 (+0.20 | 外径 (0 | 厚さ T (±0.10) | ||
T1 G25 | 25.0 | 2.5 | 0.7 | 4.5 | T2 G25 | 25.0 | 30.0 | 1.25 | T3 G25 | 25.0 | 30.0 | 1.25 | ||
T1 G30 | 30.0 | 2.5 | 0.7 | 4.5 | T2 G30 | 30.0 | 35.0 | 1.25 | T3 G30 | 30.0 | 35.0 | 1.25 | ||
T1 G35 | 35.0 | 2.5 | 0.7 | 4.5 | T2 G35 | 35.0 | 40.0 | 1.25 | T3 G35 | 35.0 | 40.0 | 1.25 | ||
T1 G40 | 40.0 | 2.5 | 0.7 | 4.5 | T2 G40 | 40.0 | 45.0 | 1.25 | T3 G40 | 40.0 | 45.0 | 1.25 | ||
T1 G45 | 45.0 | 2.5 | 0.7 | 4.5 | T2 G45 | 45.0 | 50.0 | 1.25 | T3 G45 | 45.0 | 50.0 | 1.25 | ||
T1 G50 | 50.0 | 2.5 | 0.7 | 4.5 | T2 G50 | 50.0 | 55.0 | 1.25 | T3 G50 | 50.0 | 55.0 | 1.25 |
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.05) | すきま Z (±1.50) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.10) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.10) | ||
T1 G55 | 55.0 | 2.5 | 0.7 | 4.5 | T2 G55 | 55.0 | 60.0 | 1.25 | T3 G55 | 55.0 | 60.0 | 1.25 | ||
T1 G60 | 60.0 | 2.5 | 0.7 | 4.5 | T2 G60 | 60.0 | 65.0 | 1.25 | T3 G60 | 60.0 | 65.0 | 1.25 | ||
T1 G65 | 65.0 | 2.5 | 0.7 | 4.5 | T2 G65 | 65.0 | 70.0 | 1.25 | T3 G65 | 65.0 | 70.0 | 1.25 | ||
T1 G70 | 70.0 | 2.5 | 0.7 | 4.5 | T2 G70 | 70.0 | 75.0 | 1.25 | T3 G70 | 70.0 | 75.0 | 1.25 | ||
T1 G75 | 75.0 | 2.5 | 0.7 | 4.5 | T2 G75 | 75.0 | 80.0 | 1.25 | T3 G75 | 75.0 | 80.0 | 1.25 | ||
T1 G80 | 80.0 | 2.5 | 0.7 | 4.5 | T2 G80 | 80.0 | 85.0 | 1.25 | T3 G80 | 80.0 | 85.0 | 1.25 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.05) | すきま Z (±1.50) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.10) | 呼び番号 | 内径 (+0.25 | 外径 (0 | 厚さ T (±0.10) | ||
T1 G85 | 85.0 | 2.5 | 0.7 | 4.5 | T2 G85 | 85.0 | 90.0 | 1.25 | T3 G85 | 85.0 | 90.0 | 1.25 | ||
T1 G90 | 90.0 | 2.5 | 0.7 | 4.5 | T2 G90 | 90.0 | 95.0 | 1.25 | T3 G90 | 90.0 | 95.0 | 1.25 | ||
T1 G95 | 95.0 | 2.5 | 0.7 | 4.5 | T2 G95 | 95.0 | 100.0 | 1.25 | T3 G95 | 95.0 | 100.0 | 1.25 | ||
T1 G100 | 100.0 | 2.5 | 0.7 | 4.5 | T2 G100 | 100.0 | 105.0 | 1.25 | T3 G100 | 100.0 | 105.0 | 1.25 | ||
T1 G105 | 105.0 | 2.5 | 0.7 | 4.5 | T2 G105 | 105.0 | 110.0 | 1.25 | T3 G105 | 105.0 | 110.0 | 1.25 | ||
T1 G110 | 110.0 | 2.5 | 0.7 | 4.5 | T2 G110 | 110.0 | 115.0 | 1.25 | T3 G110 | 110.0 | 115.0 | 1.25 | ||
T1 G115 | 115.0 | 2.5 | 0.7 | 4.5 | T2 G115 | 115.0 | 120.0 | 1.25 | T3 G115 | 115.0 | 120.0 | 1.25 | ||
T1 G120 | 120.0 | 2.5 | 0.7 | 4.5 | T2 G120 | 120.0 | 125.0 | 1.25 | T3 G120 | 120.0 | 125.0 | 1.25 | ||
T1 G125 | 125.0 | 2.5 | 0.7 | 4.5 | T2 G125 | 125.0 | 130.0 | 1.25 | T3 G125 | 125.0 | 130.0 | 1.25 | ||
T1 G130 | 130.0 | 2.5 | 0.7 | 4.5 | T2 G130 | 130.0 | 135.0 | 1.25 | T3 G130 | 130.0 | 135.0 | 1.25 | ||
T1 G135 | 135.0 | 2.5 | 0.7 | 4.5 | T2 G135 | 135.0 | 140.0 | 1.25 | T3 G135 | 135.0 | 140.0 | 1.25 | ||
T1 G140 | 140.0 | 2.5 | 0.7 | 4.5 | T2 G140 | 140.0 | 145.0 | 1.25 | T3 G140 | 140.0 | 145.0 | 1.25 | ||
T1 G145 | 145.0 | 2.5 | 0.7 | 4.5 | T2 G145 | 145.0 | 150.0 | 1.25 | T3 G145 | 145.0 | 150.0 | 1.25 |
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.06) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | ||
T1 G150 | 150.0 | 5.0 | 0.9 | 6.0 | T2 G150 | 150.0 | 160.0 | 1.9 | T3 G150 | 150.0 | 160.0 | 1.9 | ||
T1 G155 | 155.0 | 5.0 | 0.9 | 6.0 | T2 G155 | 155.0 | 165.0 | 1.9 | T3 G155 | 155.0 | 165.0 | 1.9 | ||
T1 G160 | 160.0 | 5.0 | 0.9 | 6.0 | T2 G160 | 160.0 | 170.0 | 1.9 | T3 G160 | 160.0 | 170.0 | 1.9 | ||
T1 G165 | 165.0 | 5.0 | 0.9 | 6.0 | T2 G165 | 165.0 | 175.0 | 1.9 | T3 G165 | 165.0 | 175.0 | 1.9 | ||
T1 G170 | 170.0 | 5.0 | 0.9 | 6.0 | T2 G170 | 170.0 | 180.0 | 1.9 | T3 G170 | 170.0 | 180.0 | 1.9 | ||
T1 G175 | 175.0 | 5.0 | 0.9 | 6.0 | T2 G175 | 175.0 | 185.0 | 1.9 | T3 G175 | 175.0 | 185.0 | 1.9 | ||
T1 G180 | 180.0 | 5.0 | 0.9 | 6.0 | T2 G180 | 180.0 | 190.0 | 1.9 | T3 G180 | 180.0 | 190.0 | 1.9 | ||
T1 G185 | 185.0 | 5.0 | 0.9 | 6.0 | T2 G185 | 185.0 | 195.0 | 1.9 | T3 G185 | 185.0 | 195.0 | 1.9 | ||
T1 G190 | 190.0 | 5.0 | 0.9 | 6.0 | T2 G190 | 190.0 | 200.0 | 1.9 | T3 G190 | 190.0 | 200.0 | 1.9 | ||
T1 G195 | 195.0 | 5.0 | 0.9 | 6.0 | T2 G195 | 195.0 | 205.0 | 1.9 | T3 G195 | 195.0 | 205.0 | 1.9 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.06) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | ||
T1 G200 | 200.0 | 5.0 | 0.9 | 6.0 | T2 G200 | 200.0 | 210.0 | 1.9 | T3 G200 | 200.0 | 210.0 | 1.9 | ||
T1 G205 | 205.0 | 5.0 | 0.9 | 6.0 | T2 G205 | 205.0 | 215.0 | 1.9 | T3 G205 | 205.0 | 215.0 | 1.9 | ||
T1 G210 | 210.0 | 5.0 | 0.9 | 6.0 | T2 G210 | 210.0 | 220.0 | 1.9 | T3 G210 | 210.0 | 220.0 | 1.9 | ||
T1 G215 | 215.0 | 5.0 | 0.9 | 6.0 | T2 G215 | 215.0 | 225.0 | 1.9 | T3 G215 | 215.0 | 225.0 | 1.9 | ||
T1 G220 | 220.0 | 5.0 | 0.9 | 6.0 | T2 G220 | 220.0 | 230.0 | 1.9 | T3 G220 | 220.0 | 230.0 | 1.9 | ||
T1 G225 | 225.0 | 5.0 | 0.9 | 6.0 | T2 G225 | 225.0 | 235.0 | 1.9 | T3 G225 | 225.0 | 235.0 | 1.9 | ||
T1 G230 | 230.0 | 5.0 | 0.9 | 6.0 | T2 G230 | 230.0 | 240.0 | 1.9 | T3 G230 | 230.0 | 240.0 | 1.9 | ||
T1 G235 | 235.0 | 5.0 | 0.9 | 6.0 | T2 G235 | 235.0 | 245.0 | 1.9 | T3 G235 | 235.0 | 245.0 | 1.9 | ||
T1 G240 | 240.0 | 5.0 | 0.9 | 6.0 | T2 G240 | 240.0 | 250.0 | 1.9 | T3 G240 | 240.0 | 250.0 | 1.9 | ||
T1 G245 | 245.0 | 5.0 | 0.9 | 6.0 | T2 G245 | 245.0 | 255.0 | 1.9 | T3 G245 | 245.0 | 255.0 | 1.9 | ||
T1 G250 | 250.0 | 5.0 | 0.9 | 6.0 | T2 G250 | 250.0 | 260.0 | 1.9 | T3 G250 | 250.0 | 260.0 | 1.9 | ||
T1 G255 | 255.0 | 5.0 | 0.9 | 6.0 | T2 G255 | 255.0 | 265.0 | 1.9 | T3 G255 | 255.0 | 265.0 | 1.9 | ||
T1 G260 | 260.0 | 5.0 | 0.9 | 6.0 | T2 G260 | 260.0 | 270.0 | 1.9 | T3 G260 | 260.0 | 270.0 | 1.9 | ||
T1 G265 | 265.0 | 5.0 | 0.9 | 6.0 | T2 G265 | 265.0 | 275.0 | 1.9 | T3 G265 | 265.0 | 275.0 | 1.9 | ||
T1 G270 | 270.0 | 5.0 | 0.9 | 6.0 | T2 G270 | 270.0 | 280.0 | 1.9 | T3 G270 | 270.0 | 280.0 | 1.9 | ||
T1 G275 | 275.0 | 5.0 | 0.9 | 6.0 | T2 G275 | 275.0 | 285.0 | 1.9 | T3 G275 | 275.0 | 285.0 | 1.9 | ||
T1 G280 | 280.0 | 5.0 | 0.9 | 6.0 | T2 G280 | 280.0 | 290.0 | 1.9 | T3 G280 | 280.0 | 290.0 | 1.9 | ||
T1 G285 | 285.0 | 5.0 | 0.9 | 6.0 | T2 G285 | 285.0 | 295.0 | 1.9 | T3 G285 | 285.0 | 295.0 | 1.9 | ||
T1 G290 | 290.0 | 5.0 | 0.9 | 6.0 | T2 G290 | 290.0 | 300.0 | 1.9 | T3 G290 | 290.0 | 300.0 | 1.9 | ||
T1 G295 | 295.0 | 5.0 | 0.9 | 6.0 | T2 G295 | 295.0 | 305.0 | 1.9 | T3 G295 | 295.0 | 305.0 | 1.9 | ||
T1 G300 | 300.0 | 5.0 | 0.9 | 6.0 | T2 G300 | 300.0 | 310.0 | 1.9 | T3 G300 | 300.0 | 310.0 | 1.9 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.06) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | ||
T1 G305 | 305.0 | 5.0 | 0.9 | 6.0 | T2 G305 | 305.0 | 315.0 | 1.9 | T3 G305 | 305.0 | 315.0 | 1.9 | ||
T1 G310 | 310.0 | 5.0 | 0.9 | 6.0 | T2 G310 | 310.0 | 320.0 | 1.9 | T3 G310 | 310.0 | 320.0 | 1.9 | ||
T1 G315 | 315.0 | 5.0 | 0.9 | 6.0 | T2 G315 | 315.0 | 325.0 | 1.9 | T3 G315 | 315.0 | 325.0 | 1.9 | ||
T1 G320 | 320.0 | 5.0 | 0.9 | 6.0 | T2 G320 | 320.0 | 330.0 | 1.9 | T3 G320 | 320.0 | 330.0 | 1.9 | ||
T1 G325 | 325.0 | 5.0 | 0.9 | 6.0 | T2 G325 | 325.0 | 335.0 | 1.9 | T3 G325 | 325.0 | 335.0 | 1.9 | ||
T1 G330 | 330.0 | 5.0 | 0.9 | 6.0 | T2 G330 | 330.0 | 340.0 | 1.9 | T3 G330 | 330.0 | 340.0 | 1.9 | ||
T1 G335 | 335.0 | 5.0 | 0.9 | 6.0 | T2 G335 | 335.0 | 345.0 | 1.9 | T3 G335 | 335.0 | 345.0 | 1.9 | ||
T1 G340 | 340.0 | 5.0 | 0.9 | 6.0 | T2 G340 | 340.0 | 350.0 | 1.9 | T3 G340 | 340.0 | 350.0 | 1.9 | ||
T1 G345 | 345.0 | 5.0 | 0.9 | 6.0 | T2 G345 | 345.0 | 355.0 | 1.9 | T3 G345 | 345.0 | 355.0 | 1.9 | ||
T1 G350 | 350.0 | 5.0 | 0.9 | 6.0 | T2 G350 | 350.0 | 360.0 | 1.9 | T3 G350 | 350.0 | 360.0 | 1.9 | ||
T1 G355 | 355.0 | 5.0 | 0.9 | 6.0 | T2 G355 | 355.0 | 365.0 | 1.9 | T3 G355 | 355.0 | 365.0 | 1.9 | ||
T1 G360 | 360.0 | 5.0 | 0.9 | 6.0 | T2 G360 | 360.0 | 370.0 | 1.9 | T3 G360 | 360.0 | 370.0 | 1.9 | ||
T1 G365 | 365.0 | 5.0 | 0.9 | 6.0 | T2 G365 | 365.0 | 375.0 | 1.9 | T3 G365 | 365.0 | 375.0 | 1.9 | ||
T1 G370 | 370.0 | 5.0 | 0.9 | 6.0 | T2 G370 | 370.0 | 380.0 | 1.9 | T3 G370 | 370.0 | 380.0 | 1.9 | ||
T1 G375 | 375.0 | 5.0 | 0.9 | 6.0 | T2 G375 | 375.0 | 385.0 | 1.9 | T3 G375 | 375.0 | 385.0 | 1.9 | ||
T1 G380 | 380.0 | 5.0 | 0.9 | 6.0 | T2 G380 | 380.0 | 390.0 | 1.9 | T3 G380 | 380.0 | 390.0 | 1.9 | ||
T1 G385 | 385.0 | 5.0 | 0.9 | 6.0 | T2 G385 | 385.0 | 395.0 | 1.9 | T3 G385 | 385.0 | 395.0 | 1.9 | ||
T1 G390 | 390.0 | 5.0 | 0.9 | 6.0 | T2 G390 | 390.0 | 400.0 | 1.9 | T3 G390 | 390.0 | 400.0 | 1.9 | ||
T1 G395 | 395.0 | 5.0 | 0.9 | 6.0 | T2 G395 | 395.0 | 405.0 | 1.9 | T3 G395 | 395.0 | 405.0 | 1.9 | ||
T1 G400 | 400.0 | 5.0 | 0.9 | 6.0 | T2 G400 | 400.0 | 410.0 | 1.9 | T3 G400 | 400.0 | 410.0 | 1.9 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) | T3(エンドレス) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径 d | 幅 | 厚さ T (±0.06) | すきま Z (±2.00) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | 呼び番号 | 内径 (+0.30 | 外径 (0 | 厚さ T (±0.13) | ||
T1 G405 | 405.0 | 5.0 | 0.9 | 6.0 | T2 G405 | 405.0 | 415.0 | 1.9 | T3 G405 | 405.0 | 415.0 | 1.9 | ||
T1 G410 | 410.0 | 5.0 | 0.9 | 6.0 | T2 G410 | 410.0 | 420.0 | 1.9 | T3 G410 | 410.0 | 420.0 | 1.9 | ||
T1 G415 | 415.0 | 5.0 | 0.9 | 6.0 | T2 G415 | 415.0 | 425.0 | 1.9 | T3 G415 | 415.0 | 425.0 | 1.9 | ||
T1 G420 | 420.0 | 5.0 | 0.9 | 6.0 | T2 G420 | 420.0 | 430.0 | 1.9 | T3 G420 | 420.0 | 430.0 | 1.9 | ||
T1 G425 | 425.0 | 5.0 | 0.9 | 6.0 | T2 G425 | 425.0 | 435.0 | 1.9 | T3 G425 | 425.0 | 435.0 | 1.9 | ||
T1 G430 | 430.0 | 5.0 | 0.9 | 6.0 | T2 G430 | 430.0 | 440.0 | 1.9 | T3 G430 | 430.0 | 440.0 | 1.9 | ||
T1 G435 | 435.0 | 5.0 | 0.9 | 6.0 | T2 G435 | 435.0 | 445.0 | 1.9 | T3 G435 | 435.0 | 445.0 | 1.9 | ||
T1 G440 | 440.0 | 5.0 | 0.9 | 6.0 | T2 G440 | 440.0 | 450.0 | 1.9 | T3 G440 | 440.0 | 450.0 | 1.9 | ||
T1 G445 | 445.0 | 5.0 | 0.9 | 6.0 | T2 G445 | 445.0 | 455.0 | 1.9 | T3 G445 | 445.0 | 455.0 | 1.9 | ||
T1 G450 | 450.0 | 5.0 | 0.9 | 6.0 | T2 G450 | 450.0 | 460.0 | 1.9 | T3 G450 | 450.0 | 460.0 | 1.9 | ||
T1 G455 | 455.0 | 5.0 | 0.9 | 6.0 | T2 G455 | 455.0 | 465.0 | 1.9 | T3 G455 | 455.0 | 465.0 | 1.9 | ||
T1 G460 | 460.0 | 5.0 | 0.9 | 6.0 | T2 G460 | 460.0 | 470.0 | 1.9 | T3 G460 | 460.0 | 470.0 | 1.9 | ||
T1 G465 | 465.0 | 5.0 | 0.9 | 6.0 | T2 G465 | 465.0 | 475.0 | 1.9 | T3 G465 | 465.0 | 475.0 | 1.9 | ||
T1 G470 | 470.0 | 5.0 | 0.9 | 6.0 | T2 G470 | 470.0 | 480.0 | 1.9 | T3 G470 | 470.0 | 480.0 | 1.9 | ||
T1 G475 | 475.0 | 5.0 | 0.9 | 6.0 | T2 G475 | 475.0 | 485.0 | 1.9 | T3 G475 | 475.0 | 485.0 | 1.9 | ||
T1 G480 | 480.0 | 5.0 | 0.9 | 6.0 | T2 G480 | 480.0 | 490.0 | 1.9 | T3 G480 | 480.0 | 490.0 | 1.9 | ||
T1 G485 | 485.0 | 5.0 | 0.9 | 6.0 | T2 G485 | 485.0 | 495.0 | 1.9 | T3 G485 | 485.0 | 495.0 | 1.9 | ||
T1 G490 | 490.0 | 5.0 | 0.9 | 6.0 | T2 G490 | 490.0 | 500.0 | 1.9 | T3 G490 | 490.0 | 500.0 | 1.9 | ||
T1 G495 | 495.0 | 5.0 | 0.9 | 6.0 | T2 G495 | 495.0 | 505.0 | 1.9 | T3 G495 | 495.0 | 505.0 | 1.9 | ||
T1 G500 | 500.0 | 5.0 | 0.9 | 6.0 | T2 G500 | 500.0 | 510.0 | 1.9 | T3 G500 | 500.0 | 510.0 | 1.9 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) / T3(エンドレス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径d | 幅W | 厚さT | すきまZ | 呼び番号 | 内径d | 外径D | 厚さT | 呼び番号 | |
T1 AN6227-1 | 3.18 | 1.40 | 0.69 | 0.82 | 1.57 | T2 AN6227-1 | 3.12 | 5.97 | 1.25 | T3 AN6227-1 | |
T1 AN6227-2 | 3.96 | 1.40 | 0.69 | T2 AN6227-2 | 3.91 | 6.76 | 1.25 | T3 AN6227-2 | ||
T1 AN6227-3 | 4.78 | 1.40 | 0.69 | T2 AN6227-3 | 4.70 | 7.54 | 1.25 | T3 AN6227-3 | ||
T1 AN6227-4 | 5.56 | 1.40 | 0.69 | T2 AN6227-4 | 5.51 | 8.36 | 1.25 | T3 AN6227-4 | ||
T1 AN6227-5 | 6.35 | 1.40 | 0.69 | T2 AN6227-5 | 6.30 | 9.14 | 1.25 | T3 AN6227-5 | ||
T1 AN6227-6 | 7.92 | 1.40 | 0.69 | T2 AN6227-6 | 7.87 | 10.72 | 1.25 | T3 AN6227-6 | ||
T1 AN6227-7 | 9.52 | 1.40 | 0.69 | T2 AN6227-7 | 9.47 | 12.32 | 1.25 | T3 AN6227-7 | ||
T1 AN6227-8 | 9.52 | 2.24 | 0.69 | 0.82 | 1.98 | T2 AN6227-8 | 9.47 | 14.00 | 1.25 | T3 AN6227-8 | |
T1 AN6227-9 | 11.13 | 2.24 | 0.69 | T2 AN6227-9 | 11.05 | 15.57 | 1.25 | T3 AN6227-9 | ||
T1 AN6227-10 | 12.70 | 2.24 | 0.69 | T2 AN6227-10 | 12.65 | 17.17 | 1.25 | T3 AN6227-10 | ||
T1 AN6227-11 | 14.27 | 2.24 | 0.69 | T2 AN6227-11 | 14.22 | 18.75 | 1.25 | T3 AN6227-11 | ||
T1 AN6227-12 | 15.88 | 2.24 | 0.69 | T2 AN6227-12 | 15.82 | 20.35 | 1.25 | T3 AN6227-12 | ||
T1 AN6227-13 | 17.48 | 2.24 | 0.69 | T2 AN6227-13 | 17.40 | 21.92 | 1.25 | T3 AN6227-13 | ||
T1 AN6227-14 | 19.05 | 2.24 | 0.69 | T2 AN6227-14 | 19.00 | 23.52 | 1.25 | T3 AN6227-14 | ||
T1 AN6227-15 | 19.05 | 3.07 | 0.69 | 1.20 | 2.36 | T2 AN6227-15 | 19.00 | 25.17 | 1.25 | T3 AN6227-15 | |
T1 AN6227-16 | 20.62 | 3.07 | 0.69 | T2 AN6227-16 | 20.57 | 26.75 | 1.25 | T3 AN6227-16 | ||
T1 AN6227-17 | 22.22 | 3.07 | 0.69 | T2 AN6227-17 | 22.17 | 28.35 | 1.25 | T3 AN6227-17 | ||
T1 AN6227-18 | 23.83 | 3.07 | 0.69 | T2 AN6227-18 | 23.75 | 29.92 | 1.25 | T3 AN6227-18 | ||
T1 AN6227-19 | 25.40 | 3.07 | 0.69 | T2 AN6227-19 | 25.35 | 31.52 | 1.25 | T3 AN6227-19 | ||
T1 AN6227-20 | 26.97 | 3.07 | 0.69 | T2 AN6227-20 | 26.92 | 33.10 | 1.25 | T3 AN6227-20 | ||
T1 AN6227-21 | 28.58 | 3.07 | 0.69 | T2 AN6227-21 | 28.52 | 34.70 | 1.25 | T3 AN6227-21 | ||
T1 AN6227-22 | 30.18 | 3.07 | 0.69 | T2 AN6227-22 | 30.10 | 36.27 | 1.25 | T3 AN6227-22 | ||
T1 AN6227-23 | 31.75 | 3.07 | 0.69 | T2 AN6227-23 | 31.70 | 37.87 | 1.25 | T3 AN6227-23 | ||
T1 AN6227-24 | 33.32 | 3.07 | 0.69 | T2 AN6227-24 | 33.27 | 39.45 | 1.25 | T3 AN6227-24 | ||
T1 AN6227-25 | 34.92 | 3.07 | 0.69 | T2 AN6227-25 | 34.87 | 41.05 | 1.25 | T3 AN6227-25 | ||
T1 AN6227-26 | 36.53 | 3.07 | 0.69 | T2 AN6227-26 | 36.45 | 42.62 | 1.25 | T3 AN6227-26 | ||
T1 AN6227-27 | 38.10 | 3.07 | 0.69 | T2 AN6227-27 | 38.05 | 44.22 | 1.25 | T3 AN6227-27 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) / T3(エンドレス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径d | 幅W (±0.02) | 厚さT (±0.06) | すきまZ | 呼び番号 | 内径d | 外径D | 厚さT (±0.12) | 呼び番号 | |
T1 AN6227-28 | 38.10 | 4.70 | 0.85 | 1.58 | 4.47 | T2 AN6227-28 | 38.05 | 47.50 | 1.78 | T3 AN6227-28 | |
T1 AN6227-29 | 41.28 | 4.70 | 0.85 | T2 AN6227-29 | 41.22 | 50.67 | 1.78 | T3 AN6227-29 | ||
T1 AN6227-30 | 44.45 | 4.70 | 0.85 | T2 AN6227-30 | 44.40 | 53.85 | 1.78 | T3 AN6227-30 | ||
T1 AN6227-31 | 47.62 | 4.70 | 0.85 | T2 AN6227-31 | 47.57 | 57.02 | 1.78 | T3 AN6227-31 | ||
T1 AN6227-32 | 50.80 | 4.70 | 0.85 | T2 AN6227-32 | 50.75 | 60.20 | 1.78 | T3 AN6227-32 | ||
T1 AN6227-33 | 53.98 | 4.70 | 0.85 | T2 AN6227-33 | 53.92 | 63.37 | 1.78 | T3 AN6227-33 | ||
T1 AN6227-34 | 57.15 | 4.70 | 0.85 | T2 AN6227-34 | 57.10 | 66.55 | 1.78 | T3 AN6227-34 | ||
T1 AN6227-35 | 60.32 | 4.70 | 0.85 | T2 AN6227-35 | 60.27 | 69.72 | 1.78 | T3 AN6227-35 | ||
T1 AN6227-36 | 63.50 | 4.70 | 0.85 | T2 AN6227-36 | 63.45 | 72.90 | 1.78 | T3 AN6227-36 | ||
T1 AN6227-37 | 66.68 | 4.70 | 0.85 | T2 AN6227-37 | 66.62 | 76.07 | 1.78 | T3 AN6227-37 | ||
T1 AN6227-38 | 69.85 | 4.70 | 0.85 | T2 AN6227-38 | 69.80 | 79.25 | 1.78 | T3 AN6227-38 | ||
T1 AN6227-39 | 73.02 | 4.70 | 0.85 | T2 AN6227-39 | 72.97 | 82.42 | 1.78 | T3 AN6227-39 | ||
T1 AN6227-40 | 76.20 | 4.70 | 0.85 | T2 AN6227-40 | 76.12 | 85.57 | 1.78 | T3 AN6227-40 | ||
T1 AN6227-41 | 79.38 | 4.70 | 0.85 | 2.37 | 6.35 | T2 AN6227-41 | 79.30 | 88.75 | 1.78 | T3 AN6227-41 | |
T1 AN6227-42 | 82.55 | 4.70 | 0.85 | T2 AN6227-42 | 82.47 | 91.92 | 1.78 | T3 AN6227-42 | ||
T1 AN6227-43 | 85.72 | 4.70 | 0.85 | T2 AN6227-43 | 85.65 | 95.10 | 1.78 | T3 AN6227-43 | ||
T1 AN6227-44 | 88.90 | 4.70 | 0.85 | T2 AN6227-44 | 88.82 | 98.27 | 1.78 | T3 AN6227-44 | ||
T1 AN6227-45 | 92.08 | 4.70 | 0.85 | T2 AN6227-45 | 92.00 | 101.45 | 1.78 | T3 AN6227-45 | ||
T1 AN6227-46 | 95.25 | 4.70 | 0.85 | T2 AN6227-46 | 95.17 | 104.62 | 1.78 | T3 AN6227-46 | ||
T1 AN6227-47 | 98.42 | 4.70 | 0.85 | T2 AN6227-47 | 98.35 | 107.80 | 1.78 | T3 AN6227-47 | ||
T1 AN6227-48 | 101.60 | 4.70 | 0.85 | T2 AN6227-48 | 101.52 | 110.97 | 1.78 | T3 AN6227-48 | ||
T1 AN6227-49 | 104.74 | 4.70 | 0.85 | T2 AN6227-49 | 104.70 | 114.15 | 1.78 | T3 AN6227-49 | ||
T1 AN6227-50 | 107.95 | 4.70 | 0.85 | T2 AN6227-50 | 107.87 | 117.32 | 1.78 | T3 AN6227-50 | ||
T1 AN6227-51 | 111.12 | 4.70 | 0.85 | T2 AN6227-51 | 111.05 | 120.50 | 1.78 | T3 AN6227-51 | ||
T1 AN6227-52 | 114.30 | 4.70 | 0.85 | T2 AN6227-52 | 114.22 | 123.67 | 1.78 | T3 AN6227-52 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) / T3(エンドレス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径d | 幅W (±0.02) | 厚さT (±0.06) | すきまZ | 呼び番号 | 内径d (+0.14 -0.01) | 外径D | 厚さT (±0.15) | 呼び番号 | |
T1 AN6227-53 | 117.48 | 6.05 | 1.25 | 4.78 | 7.92 | T2 AN6227-53 | 117.40 | 129.51 | 2.65 | T3 AN6227-53 | |
T1 AN6227-54 | 120.65 | 6.05 | 1.25 | T2 AN6227-54 | 120.57 | 132.69 | 2.65 | T3 AN6227-54 | ||
T1 AN6227-55 | 123.82 | 6.05 | 1.25 | T2 AN6227-55 | 123.75 | 135.86 | 2.65 | T3 AN6227-55 | ||
T1 AN6227-56 | 127.00 | 6.05 | 1.25 | T2 AN6227-56 | 126.92 | 139.04 | 2.65 | T3 AN6227-56 | ||
T1 AN6227-57 | 130.18 | 6.05 | 1.25 | T2 AN6227-57 | 130.10 | 142.21 | 2.65 | T3 AN6227-57 | ||
T1 AN6227-58 | 133.35 | 6.05 | 1.25 | T2 AN6227-58 | 133.27 | 145.39 | 2.65 | T3 AN6227-58 | ||
T1 AN6227-59 | 136.52 | 6.05 | 1.25 | T2 AN6227-59 | 136.45 | 148.56 | 2.65 | T3 AN6227-59 | ||
T1 AN6227-60 | 139.70 | 6.05 | 1.25 | T2 AN6227-60 | 139.62 | 151.74 | 2.65 | T3 AN6227-60 | ||
T1 AN6227-61 | 142.88 | 6.05 | 1.25 | T2 AN6227-61 | 142.80 | 154.91 | 2.65 | T3 AN6227-61 | ||
T1 AN6227-62 | 146.05 | 6.05 | 1.25 | T2 AN6227-62 | 145.97 | 158.09 | 2.65 | T3 AN6227-62 | ||
T1 AN6227-63 | 149.22 | 6.05 | 1.25 | T2 AN6227-63 | 149.15 | 161.26 | 2.65 | T3 AN6227-63 | ||
T1 AN6227-64 | 152.40 | 6.05 | 1.25 | T2 AN6227-64 | 152.32 | 164.44 | 2.65 | T3 AN6227-64 | ||
T1 AN6227-65 | 158.75 | 6.05 | 1.25 | T2 AN6227-65 | 158.67 | 170.79 | 2.65 | T3 AN6227-65 | ||
T1 AN6227-66 | 165.10 | 6.05 | 1.25 | T2 AN6227-66 | 165.02 | 177.14 | 2.65 | T3 AN6227-66 | ||
T1 AN6227-67 | 171.45 | 6.05 | 1.25 | T2 AN6227-67 | 171.37 | 183.49 | 2.65 | T3 AN6227-67 | ||
T1 AN6227-68 | 177.80 | 6.05 | 1.25 | T2 AN6227-68 | 177.72 | 189.84 | 2.65 | T3 AN6227-68 | ||
T1 AN6227-69 | 184.15 | 6.05 | 1.25 | T2 AN6227-69 | 184.07 | 196.19 | 2.65 | T3 AN6227-69 | ||
T1 AN6227-70 | 190.50 | 6.05 | 1.25 | T2 AN6227-70 | 190.42 | 202.54 | 2.65 | T3 AN6227-70 | ||
T1 AN6227-71 | 196.85 | 6.05 | 1.25 | T2 AN6227-71 | 196.77 | 208.89 | 2.65 | T3 AN6227-71 | ||
T1 AN6227-72 | 203.20 | 6.05 | 1.25 | T2 AN6227-72 | 203.12 | 215.24 | 2.65 | T3 AN6227-72 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) / T3(エンドレス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径d | 幅W (±0.02) | 厚さT (±0.06) | すきまZ | 呼び番号 | 内径d (+0.14 -0.01) | 外径D | 厚さT (±0.15) | 呼び番号 | |
T1 AN6227-73 | 215.90 | 6.05 | 1.25 | 4.78 | 7.92 | T2 AN6227-73 | 215.82 | 227.94 | 2.65 | T3 AN6227-73 | |
T1 AN6227-74 | 228.60 | 6.05 | 1.25 | T2 AN6227-74 | 228.52 | 240.64 | 2.65 | T3 AN6227-74 | ||
T1 AN6227-75 | 241.30 | 6.05 | 1.25 | T2 AN6227-75 | 241.22 | 253.34 | 2.65 | T3 AN6227-75 | ||
T1 AN6227-76 | 254.00 | 6.05 | 1.25 | T2 AN6227-76 | 253.92 | 266.04 | 2.65 | T3 AN6227-76 | ||
T1 AN6227-77 | 266.70 | 6.05 | 1.25 | T2 AN6227-77 | 266.62 | 278.74 | 2.65 | T3 AN6227-77 | ||
T1 AN6227-78 | 279.40 | 6.05 | 1.25 | T2 AN6227-78 | 279.32 | 291.14 | 2.65 | T3 AN6227-78 | ||
T1 AN6227-79 | 292.10 | 6.05 | 1.25 | T2 AN6227-79 | 292.02 | 304.14 | 2.65 | T3 AN6227-79 | ||
T1 AN6227-80 | 304.80 | 6.05 | 1.25 | T2 AN6227-80 | 304.72 | 316.84 | 2.65 | T3 AN6227-80 | ||
T1 AN6227-81 | 317.50 | 6.05 | 1.25 | T2 AN6227-81 | 317.42 | 329.54 | 2.65 | T3 AN6227-81 | ||
T1 AN6227-82 | 330.20 | 6.05 | 1.25 | T2 AN6227-82 | 330.12 | 342.24 | 2.65 | T3 AN6227-82 | ||
T1 AN6227-83 | 342.90 | 6.05 | 1.25 | T2 AN6227-83 | 342.82 | 354.94 | 2.65 | T3 AN6227-83 | ||
T1 AN6227-84 | 355.60 | 6.05 | 1.25 | T2 AN6227-84 | 355.52 | 367.64 | 2.65 | T3 AN6227-84 | ||
T1 AN6227-85 | 368.30 | 6.05 | 1.25 | T2 AN6227-85 | 368.22 | 380.34 | 2.65 | T3 AN6227-85 | ||
T1 AN6227-86 | 381.00 | 6.05 | 1.25 | T2 AN6227-86 | 380.92 | 393.04 | 2.65 | T3 AN6227-86 | ||
T1 AN6227-87 | 393.70 | 6.05 | 1.25 | T2 AN6227-87 | 393.92 | 405.74 | 2.65 | T3 AN6227-87 | ||
T1 AN6227-88 | 114.30 | 6.05 | 1.25 | T2 AN6227-88 | 114.22 | 126.34 | 2.65 | T3 AN6227-88 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) / T3(エンドレス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径d | 幅W (±0.02) | 厚さT (±0.04) | すきまZ | 呼び番号 | 内径d (+0.14 -0.01) | 外径D (+0.01 -0.14) | 厚さT (±0.10) | 呼び番号 | |
T1 AN6230-1 | 41.28 | 3.05 | 0.69 | 2.36 | 6.35 | T2 AN6230-1 | 41.28 | 47.45 | 1.25 | T3 AN6230-1 | |
T1 AN6230-2 | 44.45 | 3.05 | 0.69 | T2 AN6230-2 | 44.45 | 50.62 | 1.25 | T3 AN6230-2 | ||
T1 AN6230-3 | 47.62 | 3.05 | 0.69 | T2 AN6230-3 | 47.62 | 53.80 | 1.25 | T3 AN6230-3 | ||
T1 AN6230-4 | 50.80 | 3.05 | 0.69 | T2 AN6230-4 | 50.80 | 56.97 | 1.25 | T3 AN6230-4 | ||
T1 AN6230-5 | 53.98 | 3.05 | 0.69 | T2 AN6230-5 | 53.98 | 60.15 | 1.25 | T3 AN6230-5 | ||
T1 AN6230-6 | 57.15 | 3.05 | 0.69 | T2 AN6230-6 | 57.15 | 63.32 | 1.25 | T3 AN6230-6 | ||
T1 AN6230-7 | 60.32 | 3.05 | 0.69 | T2 AN6230-7 | 60.32 | 66.50 | 1.25 | T3 AN6230-7 | ||
T1 AN6230-8 | 63.50 | 3.05 | 0.69 | T2 AN6230-8 | 63.50 | 69.67 | 1.25 | T3 AN6230-8 | ||
T1 AN6230-9 | 66.68 | 3.05 | 0.69 | T2 AN6230-9 | 66.68 | 72.85 | 1.25 | T3 AN6230-9 | ||
T1 AN6230-10 | 69.85 | 3.05 | 0.69 | T2 AN6230-10 | 69.85 | 76.02 | 1.25 | T3 AN6230-10 | ||
T1 AN6230-11 | 73.02 | 3.05 | 0.69 | T2 AN6230-11 | 73.02 | 79.20 | 1.25 | T3 AN6230-11 | ||
T1 AN6230-12 | 76.20 | 3.05 | 0.69 | T2 AN6230-12 | 76.20 | 82.37 | 1.25 | T3 AN6230-12 | ||
T1 AN6230-13 | 79.38 | 3.05 | 0.69 | T2 AN6230-13 | 79.38 | 85.55 | 1.25 | T3 AN6230-13 | ||
T1 AN6230-14 | 82.55 | 3.05 | 0.69 | T2 AN6230-14 | 82.55 | 88.72 | 1.25 | T3 AN6230-14 | ||
T1 AN6230-15 | 85.72 | 3.05 | 0.69 | T2 AN6230-15 | 85.72 | 91.90 | 1.25 | T3 AN6230-15 | ||
T1 AN6230-16 | 88.90 | 3.05 | 0.69 | T2 AN6230-16 | 88.90 | 95.07 | 1.25 | T3 AN6230-16 | ||
T1 AN6230-17 | 92.08 | 3.05 | 0.69 | T2 AN6230-17 | 92.08 | 98.25 | 1.25 | T3 AN6230-17 | ||
T1 AN6230-18 | 95.25 | 3.05 | 0.69 | T2 AN6230-18 | 95.25 | 101.42 | 1.25 | T3 AN6230-18 | ||
T1 AN6230-19 | 98.42 | 3.05 | 0.69 | T2 AN6230-19 | 98.42 | 104.60 | 1.25 | T3 AN6230-19 | ||
T1 AN6230-20 | 101.60 | 3.05 | 0.69 | T2 AN6230-20 | 101.60 | 107.77 | 1.25 | T3 AN6230-20 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) / T3(エンドレス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径d | 幅W (±0.02) | 厚さT (±0.04) | すきまZ | 呼び番号 | 内径d (+0.14 -0.01) | 外径D (+0.01 -0.14) | 厚さT (±0.10) | 呼び番号 | |
T1 AN6230-21 | 104.78 | 3.05 | 0.69 | 2.36 | 6.35 | T2 AN6230-21 | 104.78 | 110.95 | 1.25 | T3 AN6230-21 | |
T1 AN6230-22 | 107.95 | 3.05 | 0.69 | T2 AN6230-22 | 107.95 | 114.12 | 1.25 | T3 AN6230-22 | ||
T1 AN6230-23 | 111.12 | 3.05 | 0.69 | T2 AN6230-23 | 111.12 | 117.30 | 1.25 | T3 AN6230-23 | ||
T1 AN6230-24 | 114.30 | 3.05 | 0.69 | T2 AN6230-24 | 114.30 | 120.47 | 1.25 | T3 AN6230-24 | ||
T1 AN6230-25 | 117.48 | 3.05 | 0.69 | T2 AN6230-25 | 117.48 | 123.65 | 1.25 | T3 AN6230-25 | ||
T1 AN6230-26 | 120.65 | 3.05 | 0.69 | T2 AN6230-26 | 120.65 | 126.82 | 1.25 | T3 AN6230-26 | ||
T1 AN6230-27 | 123.82 | 3.05 | 0.69 | T2 AN6230-27 | 123.82 | 129.99 | 1.25 | T3 AN6230-27 | ||
T1 AN6230-28 | 127.00 | 3.05 | 0.69 | T2 AN6230-28 | 127.00 | 133.17 | 1.25 | T3 AN6230-28 | ||
T1 AN6230-29 | 130.17 | 3.05 | 0.69 | T2 AN6230-29 | 130.17 | 136.34 | 1.25 | T3 AN6230-29 | ||
T1 AN6230-30 | 133.35 | 3.05 | 0.69 | T2 AN6230-30 | 133.35 | 139.52 | 1.25 | T3 AN6230-30 | ||
T1 AN6230-31 | 136.52 | 3.05 | 0.69 | T2 AN6230-31 | 136.52 | 142.69 | 1.25 | T3 AN6230-31 | ||
T1 AN6230-32 | 139.70 | 3.05 | 0.69 | T2 AN6230-32 | 139.70 | 145.87 | 1.25 | T3 AN6230-32 | ||
T1 AN6230-33 | 142.87 | 3.05 | 0.69 | T2 AN6230-33 | 142.87 | 149.04 | 1.25 | T3 AN6230-33 | ||
T1 AN6230-34 | 146.05 | 3.05 | 0.69 | T2 AN6230-34 | 146.05 | 152.22 | 1.25 | T3 AN6230-34 | ||
T1 AN6230-35 | 149.22 | 3.05 | 0.69 | T2 AN6230-35 | 149.22 | 155.39 | 1.25 | T3 AN6230-35 | ||
T1 AN6230-36 | 152.40 | 3.05 | 0.69 | T2 AN6230-36 | 152.40 | 158.57 | 1.25 | T3 AN6230-36 | ||
T1 AN6230-37 | 158.75 | 3.05 | 0.69 | T2 AN6230-37 | 158.75 | 164.92 | 1.25 | T3 AN6230-37 | ||
T1 AN6230-38 | 165.10 | 3.05 | 0.69 | T2 AN6230-38 | 165.10 | 171.27 | 1.25 | T3 AN6230-38 | ||
T1 AN6230-39 | 171.45 | 3.05 | 0.69 | T2 AN6230-39 | 171.45 | 177.62 | 1.25 | T3 AN6230-39 | ||
T1 AN6230-40 | 177.80 | 3.05 | 0.69 | T2 AN6230-40 | 177.80 | 183.97 | 1.25 | T3 AN6230-40 |
(単位:mm)
T1(スパイラル) | T2(バイアスカット) / T3(エンドレス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 内径d | 幅W (±0.02) | 厚さT (±0.04) | すきまZ | 呼び番号 | 内径d (+0.14 -0.01) | 外径D (+0.01 -0.14) | 厚さT (±0.10) | 呼び番号 | |
T1 AN6230-41 | 184.15 | 3.05 | 0.69 | 2.36 | 6.35 | T2 AN6230-41 | 184.15 | 190.32 | 1.25 | T3 AN6230-41 | |
T1 AN6230-42 | 190.50 | 3.05 | 0.69 | T2 AN6230-42 | 190.50 | 196.67 | 1.25 | T3 AN6230-42 | ||
T1 AN6230-43 | 196.85 | 3.05 | 0.69 | T2 AN6230-43 | 196.85 | 203.02 | 1.25 | T3 AN6230-43 | ||
T1 AN6230-44 | 203.20 | 3.05 | 0.69 | T2 AN6230-44 | 203.20 | 209.37 | 1.25 | T3 AN6230-44 | ||
T1 AN6230-45 | 209.55 | 3.05 | 0.69 | T2 AN6230-45 | 209.55 | 215.72 | 1.25 | T3 AN6230-45 | ||
T1 AN6230-46 | 215.90 | 3.05 | 0.69 | T2 AN6230-46 | 215.90 | 222.07 | 1.25 | T3 AN6230-46 | ||
T1 AN6230-47 | 222.25 | 3.05 | 0.69 | T2 AN6230-47 | 222.25 | 228.42 | 1.25 | T3 AN6230-47 | ||
T1 AN6230-48 | 228.60 | 3.05 | 0.69 | T2 AN6230-48 | 228.60 | 234.77 | 1.25 | T3 AN6230-48 | ||
T1 AN6230-49 | 234.95 | 3.05 | 0.69 | T2 AN6230-49 | 234.95 | 241.12 | 1.25 | T3 AN6230-49 | ||
T1 AN6230-50 | 241.30 | 3.05 | 0.69 | T2 AN6230-50 | 241.30 | 247.47 | 1.25 | T3 AN6230-50 | ||
T1 AN6230-51 | 247.65 | 3.05 | 0.69 | T2 AN6230-51 | 247.65 | 253.82 | 1.25 | T3 AN6230-51 | ||
T1 AN6230-52 | 254.00 | 3.05 | 0.69 | T2 AN6230-52 | 254.00 | 260.17 | 1.25 | T3 AN6230-52 |
(単位:mm)

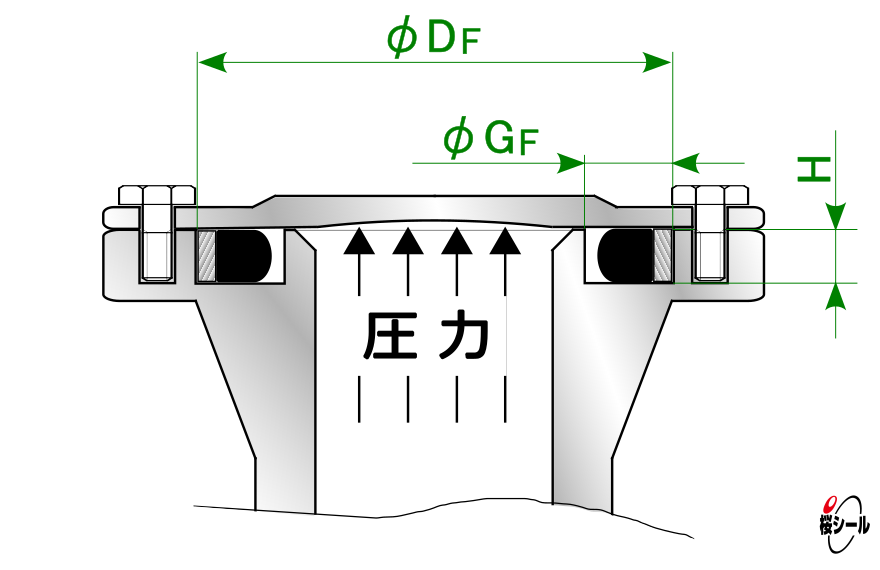

平面固定溝に使用するバックアップリングです。Oリングの平面固定用途に於いて、高い内圧によってフランジ間に発生した隙間からOリングがはみ出すのを防止することが出来ます。尚、外圧の場合は隙間が発生しないので、バックアップリングを使用する必要はありません。

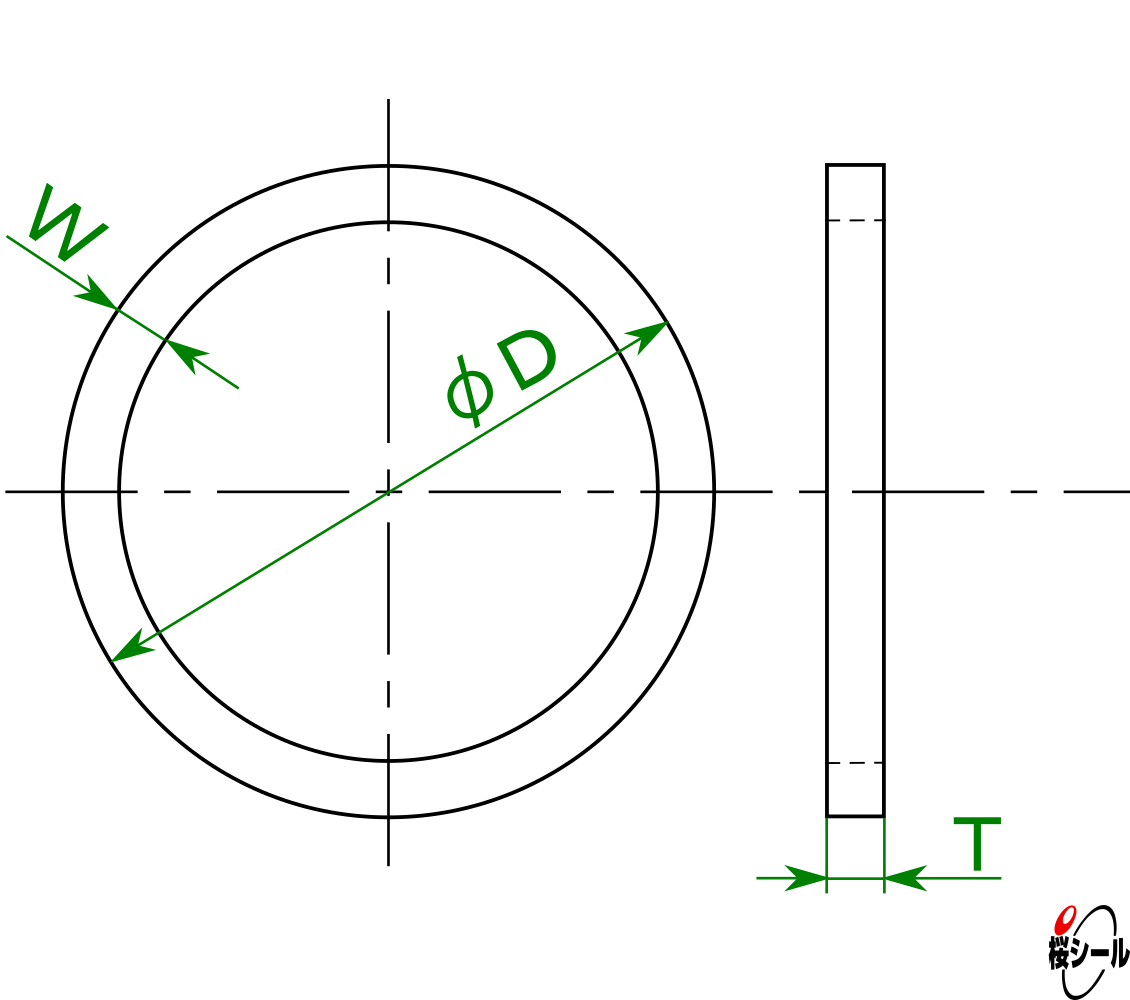

バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.10 | 呼び番号 | 線径 | 内径 | ||
4BP3 | 1.4 | 1.25 | 8.5 | 1.4 | 3.8 | 8.5 | P3 | 1.9 | 2.8 | ||
4BP4 | 1.4 | 1.25 | 9.5 | 1.4 | 3.8 | 9.5 | P4 | 1.9 | 3.8 | ||
4BP5 | 1.4 | 1.25 | 10.5 | 1.4 | 3.8 | 10.5 | P5 | 1.9 | 4.8 | ||
4BP6 | 1.4 | 1.25 | 11.5 | 1.4 | 3.8 | 11.5 | P6 | 1.9 | 5.8 | ||
4BP7 | 1.4 | 1.25 | 12.5 | 1.4 | 3.8 | 12.5 | P7 | 1.9 | 6.8 | ||
4BP8 | 1.4 | 1.25 | 13.5 | 1.4 | 3.8 | 13.5 | P8 | 1.9 | 7.8 | ||
4BP9 | 1.4 | 1.25 | 14.5 | 1.4 | 3.8 | 14.5 | P9 | 1.9 | 8.8 | ||
4BP10 | 1.4 | 1.25 | 15.5 | 1.4 | 3.8 | 15.5 | P10 | 1.9 | 9.8 | ||
4BP10A | 1.8 | 1.25 | 16.5 | 1.8 | 4.5 | 16.5 | P10A | 2.4 | 9.8 | ||
4BP11 | 1.8 | 1.25 | 17.5 | 1.8 | 4.5 | 17.5 | P11 | 2.4 | 10.8 | ||
4BP11.2 | 1.8 | 1.25 | 17.7 | 1.8 | 4.5 | 17.7 | P11.2 | 2.4 | 11.0 | ||
4BP12 | 1.8 | 1.25 | 18.5 | 1.8 | 4.5 | 18.5 | P12 | 2.4 | 11.8 | ||
4BP12.5 | 1.8 | 1.25 | 19.0 | 1.8 | 4.5 | 19.0 | P12.5 | 2.4 | 12.3 | ||
4BP14 | 1.8 | 1.25 | 20.5 | 1.8 | 4.5 | 20.5 | P14 | 2.4 | 13.8 | ||
4BP15 | 1.8 | 1.25 | 21.5 | 1.8 | 4.5 | 21.5 | P15 | 2.4 | 14.8 | ||
4BP16 | 1.8 | 1.25 | 22.5 | 1.8 | 4.5 | 22.5 | P16 | 2.4 | 15.8 | ||
4BP18 | 1.8 | 1.25 | 24.5 | 1.8 | 4.5 | 24.5 | P18 | 2.4 | 17.8 | ||
4BP20 | 1.8 | 1.25 | 26.5 | 1.8 | 4.5 | 26.5 | P20 | 2.4 | 19.8 | ||
4BP21 | 1.8 | 1.25 | 27.5 | 1.8 | 4.5 | 27.5 | P21 | 2.4 | 20.8 | ||
4BP22 | 1.8 | 1.25 | 28.5 | 1.8 | 4.5 | 28.5 | P22 | 2.4 | 21.8 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.10 | 呼び番号 | 線径 | 内径 | ||
4BP22A | 2.7 | 1.25 | 30.5 | 2.7 | 6.0 | 30.5 | P22A | 3.5 | 21.7 | ||
4BP22.4 | 2.7 | 1.25 | 30.9 | 2.7 | 6.0 | 30.9 | P22.4 | 3.5 | 22.1 | ||
4BP24 | 2.7 | 1.25 | 32.5 | 2.7 | 6.0 | 32.5 | P24 | 3.5 | 23.7 | ||
4BP25 | 2.7 | 1.25 | 33.5 | 2.7 | 6.0 | 33.5 | P25 | 3.5 | 24.7 | ||
4BP25.5 | 2.7 | 1.25 | 34.0 | 2.7 | 6.0 | 34.0 | P25.5 | 3.5 | 25.2 | ||
4BP26 | 2.7 | 1.25 | 34.5 | 2.7 | 6.0 | 34.5 | P26 | 3.5 | 25.7 | ||
4BP28 | 2.7 | 1.25 | 36.5 | 2.7 | 6.0 | 36.5 | P28 | 3.5 | 27.7 | ||
4BP29 | 2.7 | 1.25 | 37.5 | 2.7 | 6.0 | 37.5 | P29 | 3.5 | 28.7 | ||
4BP29.5 | 2.7 | 1.25 | 38.0 | 2.7 | 6.0 | 38.0 | P29.5 | 3.5 | 29.2 | ||
4BP30 | 2.7 | 1.25 | 38.5 | 2.7 | 6.0 | 38.5 | P30 | 3.5 | 29.7 | ||
4BP31 | 2.7 | 1.25 | 39.5 | 2.7 | 6.0 | 39.5 | P31 | 3.5 | 30.7 | ||
4BP31.5 | 2.7 | 1.25 | 40.0 | 2.7 | 6.0 | 40.0 | P31.5 | 3.5 | 31.2 | ||
4BP32 | 2.7 | 1.25 | 40.5 | 2.7 | 6.0 | 40.5 | P32 | 3.5 | 31.7 | ||
4BP34 | 2.7 | 1.25 | 42.5 | 2.7 | 6.0 | 42.5 | P34 | 3.5 | 33.7 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.10 | 呼び番号 | 線径 | 内径 | ||
4BP35 | 2.7 | 1.25 | 43.5 | 2.7 | 6.0 | 43.5 | P35 | 3.5 | 34.7 | ||
4BP35.5 | 2.7 | 1.25 | 44.0 | 2.7 | 6.0 | 44.0 | P35.5 | 3.5 | 35.2 | ||
4BP36 | 2.7 | 1.25 | 44.5 | 2.7 | 6.0 | 44.5 | P36 | 3.5 | 35.7 | ||
4BP38 | 2.7 | 1.25 | 46.5 | 2.7 | 6.0 | 46.5 | P38 | 3.5 | 37.7 | ||
4BP39 | 2.7 | 1.25 | 47.5 | 2.7 | 6.0 | 47.5 | P39 | 3.5 | 38.7 | ||
4BP40 | 2.7 | 1.25 | 48.5 | 2.7 | 6.0 | 48.5 | P40 | 3.5 | 39.7 | ||
4BP41 | 2.7 | 1.25 | 49.5 | 2.7 | 6.0 | 49.5 | P41 | 3.5 | 40.7 | ||
4BP42 | 2.7 | 1.25 | 50.5 | 2.7 | 6.0 | 50.5 | P42 | 3.5 | 41.7 | ||
4BP44 | 2.7 | 1.25 | 52.5 | 2.7 | 6.0 | 52.5 | P44 | 3.5 | 43.7 | ||
4BP45 | 2.7 | 1.25 | 53.5 | 2.7 | 6.0 | 53.5 | P45 | 3.5 | 44.7 | ||
4BP46 | 2.7 | 1.25 | 54.5 | 2.7 | 6.0 | 54.5 | P46 | 3.5 | 45.7 | ||
4BP48 | 2.7 | 1.25 | 56.5 | 2.7 | 6.0 | 56.5 | P48 | 3.5 | 47.7 | ||
4BP49 | 2.7 | 1.25 | 57.5 | 2.7 | 6.0 | 57.5 | P49 | 3.5 | 48.7 | ||
4BP50 | 2.7 | 1.25 | 58.5 | 2.7 | 6.0 | 58.5 | P50 | 3.5 | 49.7 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BP48A | 4.6 | 1.8 | 61.6 | 4.6 | 9.3 | 61.6 | P48A | 5.7 | 47.6 | ||
4BP50A | 4.6 | 1.8 | 63.6 | 4.6 | 9.3 | 63.6 | P50A | 5.7 | 49.6 | ||
4BP52 | 4.6 | 1.8 | 65.6 | 4.6 | 9.3 | 65.6 | P52 | 5.7 | 51.6 | ||
4BP53 | 4.6 | 1.8 | 66.6 | 4.6 | 9.3 | 66.6 | P53 | 5.7 | 52.6 | ||
4BP55 | 4.6 | 1.8 | 68.6 | 4.6 | 9.3 | 68.6 | P55 | 5.7 | 54.6 | ||
4BP56 | 4.6 | 1.8 | 69.6 | 4.6 | 9.3 | 69.6 | P56 | 5.7 | 55.6 | ||
4BP58 | 4.6 | 1.8 | 71.6 | 4.6 | 9.3 | 71.6 | P58 | 5.7 | 57.6 | ||
4BP60 | 4.6 | 1.8 | 73.6 | 4.6 | 9.3 | 73.6 | P60 | 5.7 | 59.6 | ||
4BP62 | 4.6 | 1.8 | 75.6 | 4.6 | 9.3 | 75.6 | P62 | 5.7 | 61.6 | ||
4BP63 | 4.6 | 1.8 | 76.6 | 4.6 | 9.3 | 76.6 | P63 | 5.7 | 62.6 | ||
4BP65 | 4.6 | 1.8 | 78.6 | 4.6 | 9.3 | 78.6 | P65 | 5.7 | 64.6 | ||
4BP67 | 4.6 | 1.8 | 80.6 | 4.6 | 9.3 | 80.6 | P67 | 5.7 | 66.6 | ||
4BP70 | 4.6 | 1.8 | 83.6 | 4.6 | 9.3 | 83.6 | P70 | 5.7 | 69.6 | ||
4BP71 | 4.6 | 1.8 | 84.6 | 4.6 | 9.3 | 84.6 | P71 | 5.7 | 70.6 | ||
4BP75 | 4.6 | 1.8 | 88.6 | 4.6 | 9.3 | 88.6 | P75 | 5.7 | 74.6 | ||
4BP80 | 4.6 | 1.8 | 93.6 | 4.6 | 9.3 | 93.6 | P80 | 5.7 | 79.6 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BP85 | 4.6 | 1.8 | 98.6 | 4.6 | 9.3 | 98.6 | P85 | 5.7 | 84.6 | ||
4BP90 | 4.6 | 1.8 | 103.6 | 4.6 | 9.3 | 103.6 | P90 | 5.7 | 89.6 | ||
4BP95 | 4.6 | 1.8 | 108.6 | 4.6 | 9.3 | 108.6 | P95 | 5.7 | 94.6 | ||
4BP100 | 4.6 | 1.8 | 113.6 | 4.6 | 9.3 | 113.6 | P100 | 5.7 | 99.6 | ||
4BP102 | 4.6 | 1.8 | 115.6 | 4.6 | 9.3 | 115.6 | P102 | 5.7 | 101.6 | ||
4BP105 | 4.6 | 1.8 | 118.6 | 4.6 | 9.3 | 118.6 | P105 | 5.7 | 104.6 | ||
4BP110 | 4.6 | 1.8 | 123.6 | 4.6 | 9.3 | 123.6 | P110 | 5.7 | 109.6 | ||
4BP112 | 4.6 | 1.8 | 125.6 | 4.6 | 9.3 | 125.6 | P112 | 5.7 | 111.6 | ||
4BP115 | 4.6 | 1.8 | 128.6 | 4.6 | 9.3 | 128.6 | P115 | 5.7 | 114.6 | ||
4BP120 | 4.6 | 1.8 | 133.6 | 4.6 | 9.3 | 133.6 | P120 | 5.7 | 119.6 | ||
4BP125 | 4.6 | 1.8 | 138.6 | 4.6 | 9.3 | 138.6 | P125 | 5.7 | 124.6 | ||
4BP130 | 4.6 | 1.8 | 143.6 | 4.6 | 9.3 | 143.6 | P130 | 5.7 | 129.6 | ||
4BP132 | 4.6 | 1.8 | 145.6 | 4.6 | 9.3 | 145.6 | P132 | 5.7 | 131.6 | ||
4BP135 | 4.6 | 1.8 | 148.6 | 4.6 | 9.3 | 148.6 | P135 | 5.7 | 134.6 | ||
4BP140 | 4.6 | 1.8 | 153.6 | 4.6 | 9.3 | 153.6 | P140 | 5.7 | 139.6 | ||
4BP145 | 4.6 | 1.8 | 158.6 | 4.6 | 9.3 | 158.6 | P145 | 5.7 | 144.6 | ||
4BP150 | 4.6 | 1.8 | 163.6 | 4.6 | 9.3 | 163.6 | P150 | 5.7 | 149.6 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BP150A | 6.9 | 2.8 | 170.6 | 6.9 | 13.8 | 170.6 | P150A | 8.4 | 149.5 | ||
4BP155 | 6.9 | 2.8 | 175.6 | 6.9 | 13.8 | 175.6 | P155 | 8.4 | 154.5 | ||
4BP160 | 6.9 | 2.8 | 180.6 | 6.9 | 13.8 | 180.6 | P160 | 8.4 | 159.5 | ||
4BP165 | 6.9 | 2.8 | 185.6 | 6.9 | 13.8 | 185.6 | P165 | 8.4 | 164.5 | ||
4BP170 | 6.9 | 2.8 | 190.6 | 6.9 | 13.8 | 190.6 | P170 | 8.4 | 169.5 | ||
4BP175 | 6.9 | 2.8 | 195.6 | 6.9 | 13.8 | 195.6 | P175 | 8.4 | 174.5 | ||
4BP180 | 6.9 | 2.8 | 200.6 | 6.9 | 13.8 | 200.6 | P180 | 8.4 | 179.5 | ||
4BP185 | 6.9 | 2.8 | 205.6 | 6.9 | 13.8 | 205.6 | P185 | 8.4 | 184.5 | ||
4BP190 | 6.9 | 2.8 | 210.6 | 6.9 | 13.8 | 210.6 | P190 | 8.4 | 189.5 | ||
4BP195 | 6.9 | 2.8 | 215.6 | 6.9 | 13.8 | 215.6 | P195 | 8.4 | 194.5 | ||
4BP200 | 6.9 | 2.8 | 220.6 | 6.9 | 13.8 | 220.6 | P200 | 8.4 | 199.5 | ||
4BP205 | 6.9 | 2.8 | 225.6 | 6.9 | 13.8 | 225.6 | P205 | 8.4 | 204.5 | ||
4BP209 | 6.9 | 2.8 | 229.6 | 6.9 | 13.8 | 229.6 | P209 | 8.4 | 208.5 | ||
4BP210 | 6.9 | 2.8 | 230.6 | 6.9 | 13.8 | 230.6 | P210 | 8.4 | 209.5 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BP215 | 6.9 | 2.8 | 235.6 | 6.9 | 13.8 | 235.6 | P215 | 8.4 | 214.5 | ||
4BP220 | 6.9 | 2.8 | 240.6 | 6.9 | 13.8 | 240.6 | P220 | 8.4 | 219.5 | ||
4BP225 | 6.9 | 2.8 | 245.6 | 6.9 | 13.8 | 245.6 | P225 | 8.4 | 224.5 | ||
4BP230 | 6.9 | 2.8 | 250.6 | 6.9 | 13.8 | 250.6 | P230 | 8.4 | 229.5 | ||
4BP235 | 6.9 | 2.8 | 255.6 | 6.9 | 13.8 | 255.6 | P235 | 8.4 | 234.5 | ||
4BP240 | 6.9 | 2.8 | 260.6 | 6.9 | 13.8 | 260.6 | P240 | 8.4 | 239.5 | ||
4BP245 | 6.9 | 2.8 | 265.6 | 6.9 | 13.8 | 265.6 | P245 | 8.4 | 244.5 | ||
4BP250 | 6.9 | 2.8 | 270.6 | 6.9 | 13.8 | 270.6 | P250 | 8.4 | 249.5 | ||
4BP255 | 6.9 | 2.8 | 275.6 | 6.9 | 13.8 | 275.6 | P255 | 8.4 | 254.5 | ||
4BP260 | 6.9 | 2.8 | 280.6 | 6.9 | 13.8 | 280.6 | P260 | 8.4 | 259.5 | ||
4BP265 | 6.9 | 2.8 | 285.6 | 6.9 | 13.8 | 285.6 | P265 | 8.4 | 264.5 | ||
4BP270 | 6.9 | 2.8 | 290.6 | 6.9 | 13.8 | 290.6 | P270 | 8.4 | 269.5 | ||
4BP275 | 6.9 | 2.8 | 295.6 | 6.9 | 13.8 | 295.6 | P275 | 8.4 | 274.5 | ||
4BP280 | 6.9 | 2.8 | 300.6 | 6.9 | 13.8 | 300.6 | P280 | 8.4 | 279.5 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BP285 | 6.9 | 2.8 | 305.6 | 6.9 | 13.8 | 305.6 | P285 | 8.4 | 284.5 | ||
4BP290 | 6.9 | 2.8 | 310.6 | 6.9 | 13.8 | 310.6 | P290 | 8.4 | 289.5 | ||
4BP295 | 6.9 | 2.8 | 315.6 | 6.9 | 13.8 | 315.6 | P295 | 8.4 | 294.5 | ||
4BP300 | 6.9 | 2.8 | 320.6 | 6.9 | 13.8 | 320.6 | P300 | 8.4 | 299.5 | ||
4BP315 | 6.9 | 2.8 | 335.6 | 6.9 | 13.8 | 335.6 | P315 | 8.4 | 314.5 | ||
4BP320 | 6.9 | 2.8 | 340.6 | 6.9 | 13.8 | 340.6 | P320 | 8.4 | 319.5 | ||
4BP335 | 6.9 | 2.8 | 355.6 | 6.9 | 13.8 | 355.6 | P335 | 8.4 | 334.5 | ||
4BP340 | 6.9 | 2.8 | 360.6 | 6.9 | 13.8 | 360.6 | P340 | 8.4 | 339.5 | ||
4BP355 | 6.9 | 2.8 | 375.6 | 6.9 | 13.8 | 375.6 | P355 | 8.4 | 354.5 | ||
4BP360 | 6.9 | 2.8 | 380.6 | 6.9 | 13.8 | 380.6 | P360 | 8.4 | 359.5 | ||
4BP375 | 6.9 | 2.8 | 395.6 | 6.9 | 13.8 | 395.6 | P375 | 8.4 | 374.5 | ||
4BP385 | 6.9 | 2.8 | 405.6 | 6.9 | 13.8 | 405.6 | P385 | 8.4 | 384.5 | ||
4BP400 | 6.9 | 2.8 | 420.6 | 6.9 | 13.8 | 420.6 | P400 | 8.4 | 399.5 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング寸法 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.10 | 呼び番号 | 線径 | 内径 | ||
4BG25 | 2.4 | 1.25 | 32.5 | 2.4 | 5.4 | 32.5 | G25 | 3.1 | 24.4 | ||
4BG30 | 2.4 | 1.25 | 37.5 | 2.4 | 5.4 | 37.5 | G30 | 3.1 | 29.4 | ||
4BG35 | 2.4 | 1.25 | 42.5 | 2.4 | 5.4 | 42.5 | G35 | 3.1 | 34.4 | ||
4BG40 | 2.4 | 1.25 | 47.5 | 2.4 | 5.4 | 47.5 | G40 | 3.1 | 39.4 | ||
4BG45 | 2.4 | 1.25 | 52.5 | 2.4 | 5.4 | 52.5 | G45 | 3.1 | 44.4 | ||
4BG50 | 2.4 | 1.25 | 57.5 | 2.4 | 5.4 | 57.5 | G50 | 3.1 | 49.4 |
バックアップリング寸法 | 溝寸法 | 適用Oリング寸法 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BG55 | 2.4 | 1.25 | 62.5 | 2.4 | 5.4 | 62.5 | G55 | 3.1 | 54.4 | ||
4BG60 | 2.4 | 1.25 | 67.5 | 2.4 | 5.4 | 67.5 | G60 | 3.1 | 59.4 | ||
4BG65 | 2.4 | 1.25 | 72.5 | 2.4 | 5.4 | 72.5 | G65 | 3.1 | 64.4 | ||
4BG70 | 2.4 | 1.25 | 77.5 | 2.4 | 5.4 | 77.5 | G70 | 3.1 | 69.4 | ||
4BG75 | 2.4 | 1.25 | 82.5 | 2.4 | 5.4 | 82.5 | G75 | 3.1 | 74.4 | ||
4BG80 | 2.4 | 1.25 | 87.5 | 2.4 | 5.4 | 87.5 | G80 | 3.1 | 79.4 | ||
4BG85 | 2.4 | 1.25 | 92.5 | 2.4 | 5.4 | 92.5 | G85 | 3.1 | 84.4 | ||
4BG90 | 2.4 | 1.25 | 97.5 | 2.4 | 5.4 | 97.5 | G90 | 3.1 | 89.4 | ||
4BG95 | 2.4 | 1.25 | 102.5 | 2.4 | 5.4 | 102.5 | G95 | 3.1 | 94.4 | ||
4BG100 | 2.4 | 1.25 | 107.5 | 2.4 | 5.4 | 107.5 | G100 | 3.1 | 99.4 | ||
4BG105 | 2.4 | 1.25 | 112.5 | 2.4 | 5.4 | 112.5 | G105 | 3.1 | 104.4 | ||
4BG110 | 2.4 | 1.25 | 117.5 | 2.4 | 5.4 | 117.5 | G110 | 3.1 | 109.4 | ||
4BG115 | 2.4 | 1.25 | 122.5 | 2.4 | 5.4 | 122.5 | G115 | 3.1 | 114.4 | ||
4BG120 | 2.4 | 1.25 | 127.5 | 2.4 | 5.4 | 127.5 | G120 | 3.1 | 119.4 | ||
4BG125 | 2.4 | 1.25 | 132.5 | 2.4 | 5.4 | 132.5 | G125 | 3.1 | 124.4 | ||
4BG130 | 2.4 | 1.25 | 137.5 | 2.4 | 5.4 | 137.5 | G130 | 3.1 | 129.4 | ||
4BG135 | 2.4 | 1.25 | 142.5 | 2.4 | 5.4 | 142.5 | G135 | 3.1 | 134.4 | ||
4BG140 | 2.4 | 1.25 | 147.5 | 2.4 | 5.4 | 147.5 | G140 | 3.1 | 139.4 | ||
4BG145 | 2.4 | 1.25 | 152.5 | 2.4 | 5.4 | 152.5 | G145 | 3.1 | 144.4 |
(単位:mm)
バックアップリング寸法 | 溝寸法 | 適用Oリング寸法 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BG150 | 4.6 | 1.9 | 163.8 | 4.6 | 9.4 | 163.8 | G150 | 5.7 | 149.3 | ||
4BG155 | 4.6 | 1.9 | 168.8 | 4.6 | 9.4 | 168.8 | G155 | 5.7 | 154.3 | ||
4BG160 | 4.6 | 1.9 | 173.8 | 4.6 | 9.4 | 173.8 | G160 | 5.7 | 159.3 | ||
4BG165 | 4.6 | 1.9 | 178.8 | 4.6 | 9.4 | 178.8 | G165 | 5.7 | 164.3 | ||
4BG170 | 4.6 | 1.9 | 183.8 | 4.6 | 9.4 | 183.8 | G170 | 5.7 | 169.3 | ||
4BG175 | 4.6 | 1.9 | 188.8 | 4.6 | 9.4 | 188.8 | G175 | 5.7 | 174.3 | ||
4BG180 | 4.6 | 1.9 | 193.8 | 4.6 | 9.4 | 193.8 | G180 | 5.7 | 179.3 | ||
4BG185 | 4.6 | 1.9 | 198.8 | 4.6 | 9.4 | 198.8 | G185 | 5.7 | 184.3 | ||
4BG190 | 4.6 | 1.9 | 203.8 | 4.6 | 9.4 | 203.8 | G190 | 5.7 | 189.3 | ||
4BG195 | 4.6 | 1.9 | 208.8 | 4.6 | 9.4 | 208.8 | G195 | 5.7 | 194.3 |
バックアップリング寸法 | 溝寸法 | 適用Oリング | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び番号 | 厚さT (0 | 幅W (±0.10) | 外径D (0 | H (±0.05) | GF (+0.25 | DF (+0.15 | 呼び番号 | 線径 | 内径 | ||
4BG200 | 4.6 | 1.9 | 213.8 | 4.6 | 9.4 | 213.8 | G200 | 5.7 | 199.3 | ||
4BG210 | 4.6 | 1.9 | 223.8 | 4.6 | 9.4 | 223.8 | G210 | 5.7 | 209.3 | ||
4BG220 | 4.6 | 1.9 | 233.8 | 4.6 | 9.4 | 233.8 | G220 | 5.7 | 219.3 | ||
4BG230 | 4.6 | 1.9 | 243.8 | 4.6 | 9.4 | 243.8 | G230 | 5.7 | 229.3 | ||
4BG240 | 4.6 | 1.9 | 253.8 | 4.6 | 9.4 | 253.8 | G240 | 5.7 | 239.3 | ||
4BG250 | 4.6 | 1.9 | 263.8 | 4.6 | 9.4 | 263.8 | G250 | 5.7 | 249.3 | ||
4BG260 | 4.6 | 1.9 | 273.8 | 4.6 | 9.4 | 273.8 | G260 | 5.7 | 259.3 | ||
4BG270 | 4.6 | 1.9 | 283.8 | 4.6 | 9.4 | 283.8 | G270 | 5.7 | 269.3 | ||
4BG280 | 4.6 | 1.9 | 293.8 | 4.6 | 9.4 | 293.8 | G280 | 5.7 | 279.3 | ||
4BG290 | 4.6 | 1.9 | 303.8 | 4.6 | 9.4 | 303.8 | G290 | 5.7 | 289.3 | ||
4BG300 | 4.6 | 1.9 | 313.8 | 4.6 | 9.4 | 313.8 | G300 | 5.7 | 299.3 |
(単位:mm)
〒130-0021
東京都墨田区緑3丁目4番10号
桜シール本社ビル
