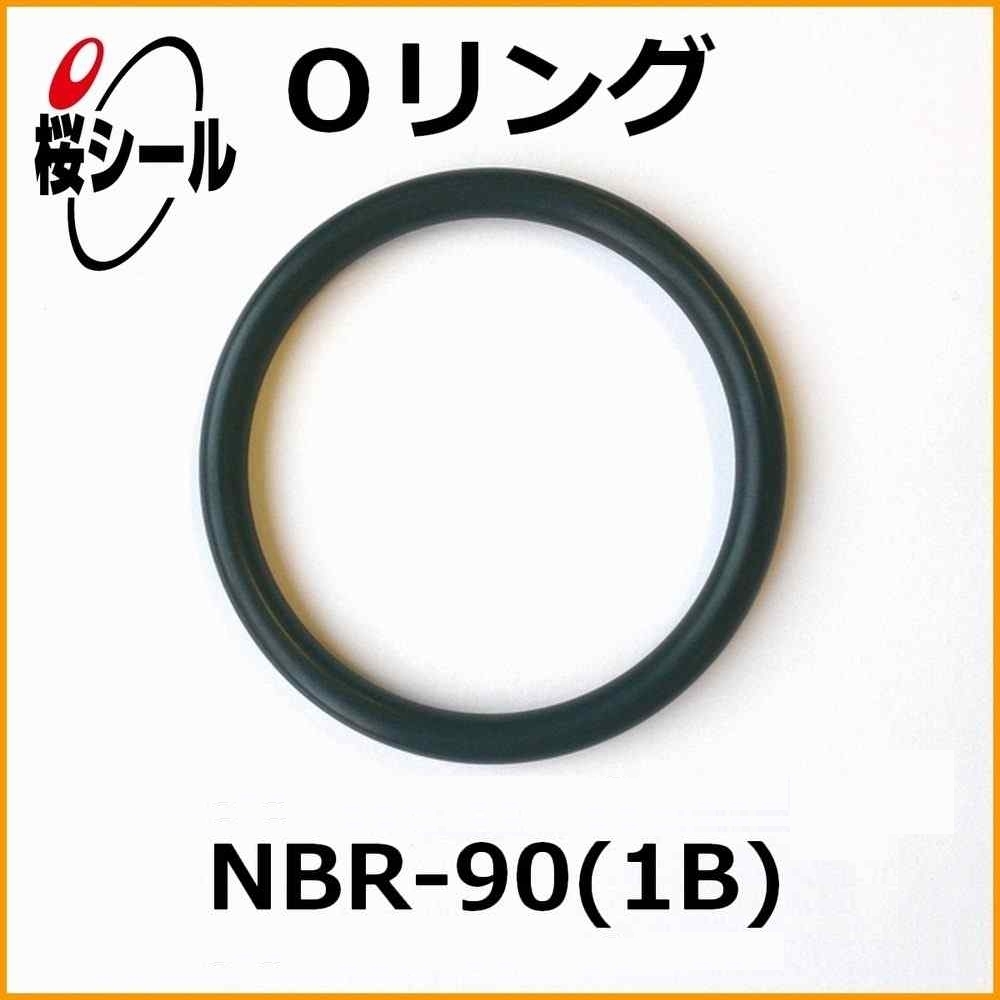

NBR-90(1種B/1B/高硬度ニトリル)の概要

NBR-90(1種B/1B/高硬度ニトリル)は、ニトリルゴム(NBR)をベースにしたOリング用のゴム材質で、耐油性を備えている他、硬度が高く(A90)設定されていることで耐圧性にも優れます。因みに、同じくニトリルゴム(NBR)を基材としている標準硬度(A70)のNBR-70-1(1種A/1A)と比較した場合、耐油性などの特性は大凡同等ながら、物性には明確な違いがあります。硬さの影響で強度が増していますが、伸び率などは低下しています。また、強度向上によってOリングが溝からはみ出すのを抑制する効果が高くなる反面、つぶし代を確保する為の締め付けトルクが高くなるので、剛性の高い溝部が必要となります。尚、規格(JIS B 2401)材質としては、規格値と共に正式名称が1種B(1B)からNBR-90に更新されて久しいですが、未だに旧規格の名称も常用されています。

 * Oリング以外でも様々な形状の製作が可能ですので、お気軽にお問い合わせ下さい。

>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

化学構造

アクリロニトリル・ブタジエン共重合物です。アクリロニトリルに含まれるニトリル基
(CN)が、優れた耐油性に寄与しています。主鎖構造に二重結合がある為、空気中の活性酸素と結合して主鎖が断裂してしまい、オゾンクラックが発生してしまうことがあります。

関連する法規制等

  • RoHS指令10物質(Pb, Cd, Hg, Cr6⁺, PBB, PBDE, DEHP, BBP, DBP, DIBP)の含有量は閾値以下です。
  • REACH規制対象物質の意図的添加はいたしておりません。
  • TSCA PBT5物質(DecaBDE、2,4,6-TTBP、PIP(3:1)、HCBD、PCTP)の意図的な添加は行っておりません。

NBR-90(1種B/1B/高硬度ニトリル)の特性値や物性値

JISB2401で規定される規格値

規格(JIS B 2401)材質に於いて高圧力用のものとして一般的なこの材質は、名称が1種B(1B)からNBR-90に更新されて久しいですが、未だに旧規格の名称も常用されています。尚、現JIS規格(JISB2401:2012)で規定される「NBR-90」と旧JIS規格(JISB2401:2005)で規定される「1種B」では規格値が異なりますが、桜シールOリングはどちらの規格値もクリアしています。

試験種類 項目 現JIS
JIS B2401:2012
NBR-90
旧JIS
JIS B2401:2005
1種B
常態物性試験 硬度 (JIS-A) 90±5 90±5
引張強さ (MPa) > 14.0 > 14.0
伸び率 (%) > 100 > 100
100%引張応力 (MPa)
耐熱老化試験 試験条件 120℃×72時間 120℃×70時間
硬さ変化 < +10 < +10
引張強さ変化率 (%) > -25 > -25
伸び変化率 (%) > -55 > -55
圧縮永久歪み試験 試験条件 120℃×72時間 120℃×70時間
圧縮永久歪み率 (%) < 40 < 40

使用温度範囲

推奨値は−20〜100℃です。但し、最高温度域での継続使用は熱硬化による破損が生じやすく、寿命が短くなります。また、最低温度域では高硬度の影響も相俟ってゴム弾性を失い易く、シール性が特に下がりやすくなります。ご注意下さい。



圧力特性

最高圧力の推奨値は10MPaです。但し、諸条件によって数値は異なります。尚、耐圧性バックアップリングの併用で向上させることが出来ます。



耐薬品性

耐鉱物油性に非常に優れるほか、活性の低い薬品には概ね使用可能です。Oリングの耐薬品性 (接触流体と材質の適合性)にてより多くの液体や気体に対する耐性の一覧を掲載しておりますので、下表と併せて参考にして下さい。

薬品名 耐性 薬品名 耐性
アセトン × 硝酸 ×
アンモニア水 水素ガス
IPA
エタノール スピンドル油
エチレングリコール 100℃水蒸気
エチレンジアミン 石鹸水
エマルジョン系作動油 炭酸水
塩酸 × 炭酸ガス
エンジン油 灯油
海水 トルエン ×
過酸化水素水 動物油
苛性ソーダ フッ酸 ×
ガソリン フレオンR134a
カップグリス ベンゼン ×
ギア油 マシン油
空気 ミルク
軽油 水系切削油
ケロシン メタノール ×
食酢 MEK ×
酢酸エチル × ラッカー ×
酸素 りん酸エステル系作動油 ×
植物油 希硫酸
次亜塩素酸ソーダ リチウムグリス
シリコングリス 鉱油系冷却機油
重油 硫化水素 ×

◎:使用可 〇:多少の影響有り △:あまり推奨しない ×:使用不可

注)上記は参考データです。温度や圧力、その他の条件によって使用可否は変化します。



>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

NBR-90(1種B/1B/高硬度ニトリル)の使用について

主な使用箇所

  • 油空圧シリンダー、ピストン、ロッドの密閉部
  • 高圧ポンプのハウジング及び接続部
  • 高圧バルブのステム及び接続部
  • 高圧継手のシール材
  • 産業用設備の高圧密閉箇所
  • 機械可動部のショックダンパー
  • 搬送ローラーの滑り止め
  • 駆動用の丸ベルト

取扱注意点

  • なるべく早く使用して下さい。
  • 出来るだけ外気に触れない暗い場所で保管して下さい。特に、直射日光や照明の近くに放置するとクラックが発生しやすくなります。<耐候性に劣るOリングの保管
  • 負荷が掛からない状態で保存して下さい。伸長や圧縮状態で保存すると変形や亀裂が発生しやすくなります。
  • 推奨温度や圧力を超えてのご使用は、急激な劣化を起こします。ご注意下さい。
  • 適さない流体との接触には十分注意して下さい。

​​​
