フロロパワーFFHW(耐熱・白色 FFKM/パーフロ;旧式)の概要

フロロパワー(Fluoro-Power)®シリーズに属するFFKM(パーフロ)ゴム材質の耐熱白色グレードの旧タイプであるフロロパワーFFHW(Fluoro-Power FFHW/FP-FFHW)は、280℃の高温領域でも使用可能な耐熱性と、原材料パーフロロエラストマー(FFKM)に由来する秀でた耐薬品性を有しているOリング用のゴム材質です。低パーティクル性に優れ、半導体や液晶関連機器のCVDやアニール、拡散といったプロセスをターゲットに開発されたものですが、現在は全ての性能が遥かに上回っている耐熱白色グレード上級タイプのフロロパワーFFSWへの切り替えを推奨しております。

尚、現在では殆ど全ての性能が上回っている耐熱白色グレードの新タイプであるフロロパワーFFSWへの切替を推奨していますが、CVDプロセスでの使用に於いては、LP-CVDやSA-CVDではフロロパワーFFSWやフロロパワーFFNがより優れた性能を発揮する反面、前述のHDP-CVDやPE-CVDでは、一部ではありますがフロロパワーFFHWの方が相性の良いケースも確認されています。プラズマ環境では微妙な相性が寿命を左右することも御座いますので、必要に応じてご相談ください。

 * Oリング以外でも様々な形状の製品製作が可能ですので、お気軽にお問い合わせ下さい。
 * フロロパワー(Fluoro-Power)®は、桜シール株式会社の登録商標です。

>>>フロロパワーシリーズ(高機能材)
>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

CSM:Cure Site Monomer

化学構造

4フッ化エチレン・パーフルオロアルキルエーテル共重合物です。主鎖の全てがフッ素化合物で、炭化水素結合が無いことから極性基にも強く、非常に優れた耐薬品性や耐熱性を有しています。尚、CSM部分は架橋し難いFFKM材の補助脚として非常に重要ですが、フロロパワーFFHWに於いては耐熱性の強化面でも大きな役割を担っており、特殊な構造をしています。



関連する法規制等

  • RoHS指令10物質(Pb, Cd, Hg, Cr6+, PBB, PBDE, DEHP, BBP, DBP, DIBP)の含有量は閾値以下です。
  • REACH規制対象物質の意図的添加はいたしておりません。
  • TSCA PBT5物質(DecaBDE、2,4,6TTBP、PIP(3:1)、HCBD、PCTP)の意図的な添加は行っておりません。

フロロパワーFFHW(耐熱・白色 FFKM/パーフロ;旧式)の特性値や物性値

フロロパワー(Fluoro-Power)®ほか、カルレッツ(Kalrez)®などの各メーカーが掲げる高機能ゴム材質は、互換的に使用できるものが多い反面、特定の用途を目的に特別な性能が付与されているものも含まれています。相当品として取り扱う場合は、ご使用の条件などを注意深くご確認ください。



フロロパワーFFHWと温度別(25〜300℃)耐熱老化試験

代表的な耐熱グレード(フロロパワーFFSフロロパワーFFSW、フロロパワーFFHW、フロロパワーFFH90フロロパワーAPHWフロロパワー3FH)に対して行った耐熱老化試験(温度別×70時間)のデータは以下のとおりです。尚、フロロパワー3FHは300℃で、比較用で同時に試験を行ったFKM-70 (4D)は270℃で、それぞれ破損してしまったことからそれ以上の測定が継続できませんでした。

耐熱老化試験(温度別×70時間)データ










フロロパワーFFS
(耐熱330℃クラス)


フロロパワーFFSW
(耐熱330℃クラス)


フロロパワーFFHW
(耐熱280℃クラス)


フロロパワーFFH90
(耐熱280℃クラス)


フロロパワーAPHW
(耐熱270℃クラス)


フロロパワー3FH
(耐熱250℃クラス)


FKM-70(4D)
(耐熱230℃クラス)

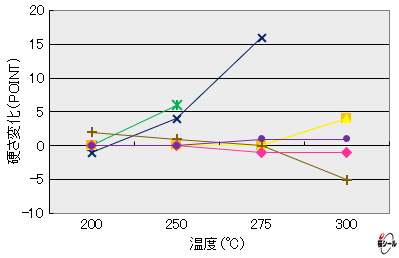

硬さ変化の比較

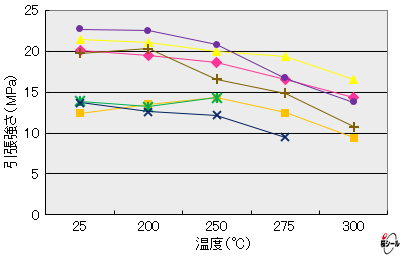

引張強さ変化の比較

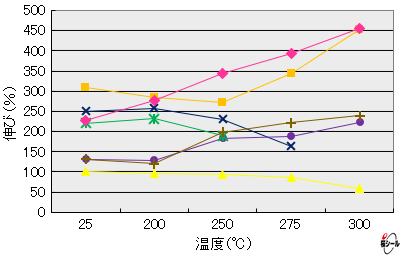

伸び変化の比較

フロロパワーFFHWの測定値

試験種類 項目 フロロパワーFFHW
常態物性試験 硬さ(JIS-A) 72

引張強さ(MPa)

12.4

伸び率(%)

310

100%引張応力(MPa)

4.84
耐熱老化試験 試験条件 230℃×70時間
硬さ変化 0
引張強さ変化率(%) +11
伸び変化率(%) +9

圧縮永久歪み試験

試験条件 200℃×70時間

圧縮永久歪み率(%)

37

使用温度範囲

推奨値は0〜280℃です。但し、最高温度域での継続使用は熱硬化による破損が生じやすく、寿命が短くなります。また最低温度域ではゴム弾性が悪化する為、シール性が下がってしまいます。ご注意下さい。



圧力特性

推奨最高圧力は3MPaです。但し、諸条件によって数値は異なります。尚、耐圧性バックアップリングの併用で向上させることが出来ます。



耐薬品性

殆ど全ての薬品に耐性がありますが、フロロパワーFFフロロパワーFFSと比較すると、劣っている部分があります。Oリングの耐薬品性(接触流体と材質の適合性)に於いてより多くの液体や気体に対する耐久性の一覧を掲載しておりますので、下表と併せて参考にして下さい。

薬品名 耐性 薬品名 耐性
アセトアルデヒド ジメチルアセトアミド
アセトン ジエチルエーテル
アニリン A重油
アンモニア水 シンナー
IPA 水酸化リチウム
エタノール 100℃水蒸気 ×
エチレングリコール エチレングリコール
エチレンジアミン × テトラヒドロフラン
N-メチル-2-ピロリドン TEOS
塩化エチル トリクロロエチレン
塩酸 トルエン
エンジン油 トリエチルアミン ×
王水 ブチルアセテート
過酸化水素水 フッ酸
苛性カリ フレオンR134a ×
苛性ソーダ 不活性フッ素オイル ×
ガソリン ブレーキ油
蟻酸 ヘキサン
キシレン ベンゼン
クロロブロモメタン ホルマリン
クロロホルム メタクリル酸
ケロシン
三フッ化窒素 水系切削油
酢酸 メタノール
酢酸エチル MEK
硝酸 メチルイソブチルケトン
シクロヘキサン モノエタノールアミン ×
次亜塩素酸ソーダ ラッカー
ジオキサン リン酸エステル系作動油
四塩化炭素 硫酸
ジクロロメタン リチウムグリス
四フッ化炭素 六フッ化硫黄

◎:使用可 〇:多少の影響有り △:あまり推奨しない ×:使用不可

注)上記は参考データです。温度や圧力、その他の条件によって使用可否は変化します。



>>>フロロパワーシリーズ(高機能材)
>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

フロロパワーFFHW(耐熱・白色 FFKM/パーフロ;旧式)の使用について

主な使用箇所

  • CVDプロセスのゲートバルブ
  • CVDプロセスのドアバルブ
  • CVDプロセスのL型(アングル)バルブ
  • CVDプロセスの排気継手
  • CVDプロセスのチャンバーリッド
  • CVDプロセスの周辺機器
  • CVDプロセスのカソード



取扱注意点

  • 耐候性に優れ、光や熱による外部影響を受けにくい材質ではありますが、念のため湿度の低い冷暗所で保存して下さい。
  • 負荷が掛からない状態で保存して下さい。伸長や圧縮状態で保存すると変形や亀裂が発生しやすくなります。
  • 推奨温度や圧力を超えてのご使用は、急激な劣化を起こします。ご注意下さい。
  • 適さない流体との接触には十分注意して下さい。
