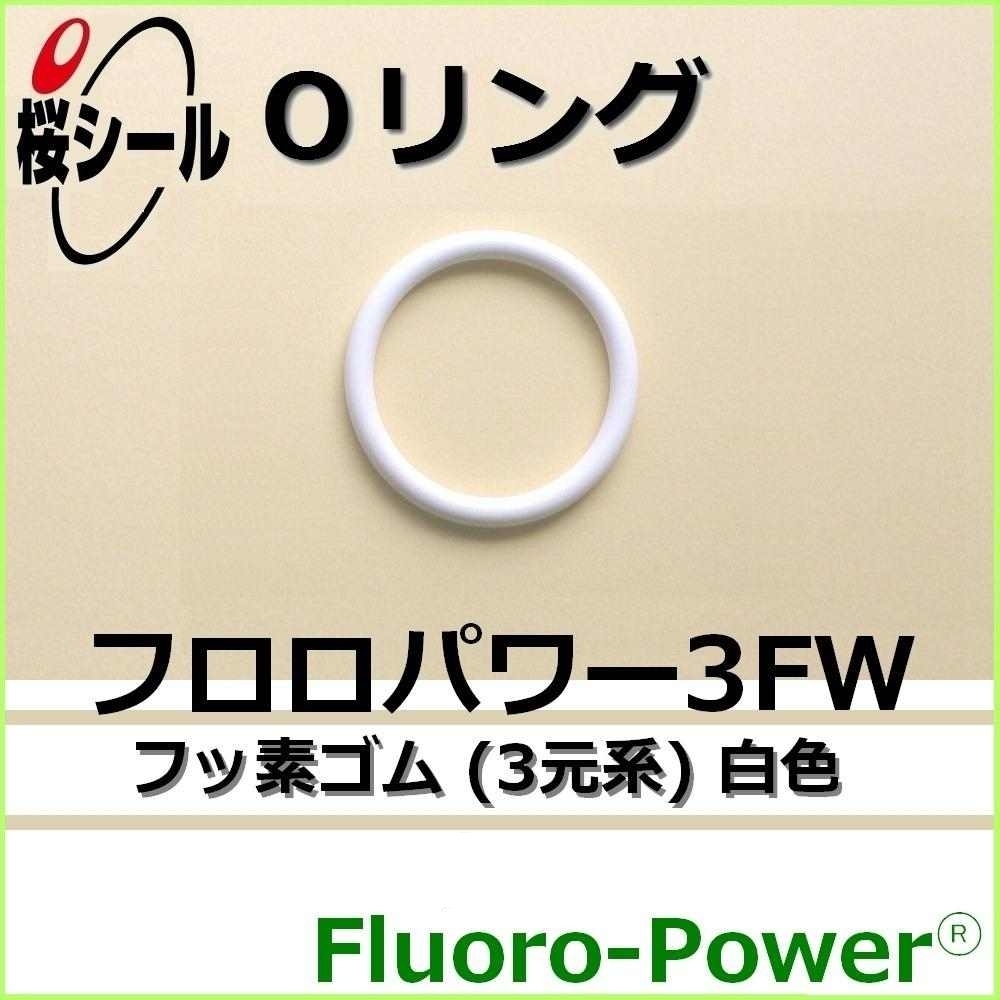

フロロパワー3FW(白色3元系フッ素ゴム)の概要

フロロパワー(Fluoro-Power)®シリーズに属する3元系(3元共重合体)フッ素ゴム材質の標準白色タイプであるフロロパワー3FW(Fluoro-Power 3FW/FP-3FW)は、カーボンブラックを一切含んでいないことから優良なクリーン性を有するOリング用のゴム材質です。一般的なフッ素ゴム(FKM)よりも耐薬品性に優れる3元系フッ素ゴムを原材料としており、強酸や蒸気(スチーム)に対しても高い耐久性を示します。非常に衛生的な材質であることから医薬品や食品の製造といったサニタリー分野を中心に重用されている材質ですが、補強性の充填材として効果の高いカーボンブラックが使用されていないにも拘らず、FKM-70(4D)と同程度の機械的強度も備えています。よって、汎用のFKM-70(4D)に対する代替材としては高価ではあるものの、著しく性能が異なるNBR-70-1(1A)などとの安全な識別管理を目的として、「4D白」や「白バイトン」などの通称で利用されることも多い材質です。

 * Oリング以外でも様々な形状の製品製作が可能ですので、お気軽にお問い合わせ下さい。
 * フロロパワー(Fluoro-Power)®は、桜シール株式会社の登録商標です。

>>>フロロパワーシリーズ(高機能材)
>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

化学構造

2フッ化ビニリデン・6フッ化プロピレン・4フッ化エチレン3元共重合体です。一般的な2元系フッ素ゴム(2フッ化ビニリデン・6フッ化プロピレン共重合体)との大きな違いは、4フッ化エチレンが重合している点にあります。これにより分子中にC-H結合を含む2フッ化ビニリデン成分が減り、C-F結合の割合が増加することで化学的結合力が強くなって、耐薬品性が向上しています。また、CF-CH2の結合が無いことから加水分解にも強い為、優秀な耐スチーム性も備わっています。



関連する法規制等

  • 食品衛生法(厚生労働省告示第595号 旧厚生省告示第370号 ゴム製の器具又は容器包装)に適合しています。
  • RoHS指令10物質(Pb, Cd, Hg, Cr6+, PBB, PBDE, DEHP, BBP, DBP, DIBP)の含有量は閾値以下です。
  • REACH規制対象物質の意図的添加はいたしておりません。
  • TSCA PBT5物質(DecaBDE、2,4,6TTBP、PIP(3:1)、HCBD、PCTP)の意図的な添加は行っておりません。

フロロパワー3FW(白色3元系フッ素ゴム)の特性値や物性値

フロロパワー(Fluoro-Power)®ほか、カルレッツ(Kalrez)®などの各メーカーが掲げる高機能ゴム材質は、互換的に使用できるものが多い反面、特定の用途を目的に特別な性能が付与されているものも含まれています。相当品として取り扱う場合は、ご使用の条件などを注意深くご確認ください。



フロロパワー3FWの物性値

比較用の参考資料として、FKM-70(JIS B2401:2012)及び4種D(JIS B2401:2005)の規格値を併記いたします。

試験種類 項目 フロロパワー3FW
(測定値)

現JIS

JIS B2401 :2012
FKM-70

旧JIS

JIS B2401:2005
4種D

常態物性試験 硬さ(JIS A) 70 70±5 70±5
引張強さ(MPa) 15.9 > 10.0 > 9.8
伸び率(%) 315 > 170 > 200
100%引張応力(MPa) 3.1 > 2.0 > 1.9
耐熱老化試験 試験条件 200℃×70時間 230℃×72時間 230℃×24時間
硬さ変化 +2 < +5 < +5
引張強さ変化率(%) +8 > -10 > -10
伸び変化率(%) -38 > -25 > -25
圧縮永久歪み試験 試験条件 200℃×70時間 200℃×72時間 175℃×22時間
圧縮永久歪み率(%) 54 < 40 < 40

使用温度範囲

推奨値は−10〜200℃です。但し、最高温度域での継続使用は熱硬化による破損が生じやすく、寿命が短くなります。また最低温度域ではゴム弾性が悪化する為、シール性が下がってしまいます。ご注意下さい。



圧力特性

推奨最高圧力は4MPaです。但し、諸条件によって数値は異なります。尚、耐圧性バックアップリングの併用で向上させることが出来ます。



耐薬品性

強酸や蒸気(スチーム)に対する耐久性などを有し、FKM-70(4D)よりも優れています。Oリングの耐薬品性(接触流体と材質の適合性)に於いてより多くの液体や気体に対する耐久性の一覧を掲載しておりますので、下表と併せて参考にして下さい。

薬品名 耐性 薬品名 耐性
アセトン × ジメチルアセトアミド ×
アニリン ジブチルエーテル ×
アンモニア水 次亜塩素酸ナトリウム
IPA 150℃水蒸気
エタノール テトラクロロエチレン
エチレングリコール テトラヒドロフラン ×
エチレンジアミン × 灯油
N-メチル-2-ピロリドン × トリクロロエチレン
塩酸 トルエン
エンジン油 二酸化硫黄
過酸化水素水 フッ酸
苛性カリ × フレオンR134a ×
苛性ソーダ × フッ素オイル
ガソリン ブレーキ油
過マンガン酸カリウム ヘキサン
ギヤ油 ベンゼン
キシレン マシン油
軽油 水系切削油
クロロホルム メタノール
ケロシン MEK ×
酢酸 × モノクロルトルエン
無水酢酸 × モノエタノールアミン ×
酢酸エチル × 四フッ化ホウ酸
硝酸 りん酸エステル系作動油
植物油 硫酸

◎:使用可 〇:多少の影響有り △:あまり推奨しない ×:使用不可

注)上記は参考データです。温度や圧力、その他の条件によって使用可否は変化します。



>>>フロロパワーシリーズ(高機能材)
>>>材質の一覧(ラインナップと性能)
>>>材質名称の対比(規格/メーカー)

フロロパワー3FW(白色3元系フッ素ゴム)の使用について

主な使用箇所

  • サニタリー配管の継手、バルブ
  • 食品搬送ローラーの滑り止め
  • スチーム殺菌設備のシール材
  • 食品製造装置のシール材
  • 医薬品製造装置のシール材
  • 産業用設備の密閉箇所



取扱注意点

  • 耐候性に優れ、光や熱による外部影響を受けにくい材質ではありますが、念のため湿度の低い冷暗所で保存して下さい。
  • 負荷が掛からない状態で保存して下さい。伸長や圧縮状態で保存すると変形や亀裂が発生しやすくなります。
  • 推奨温度や圧力を超えてのご使用は、急激な劣化を起こします。ご注意下さい。
  • 適さない流体との接触には十分注意して下さい。
