ヘルールガスケット(サニタリーガスケット/ヘルールパッキン/サニタリーパッキン/フェルールガスケット)とは、食品や飲料、医薬品、化学薬品などの製造で使用される、サニタリー配管に付属するヘルールフランジ(サニタリージョイント)に適合する規格ガスケットの総称です。広くパッキンとも呼ばれていますが、本来は固定用のガスケットに属します。使用される材質は、
Oリングなどのシール製品に求められる類の耐熱性や耐薬品性の他、低着香性などのクリーン性が必要となります。桜シール株式
会社では、ゴム材質に対する深い造詣を活かし、様々な環境に応じて最適なヘルールガスケットを提供させて頂きます。
[材質]
標準材質として流通している主だったものには、白色のEPDM(エチレンプロピレンゴム)系の材質やPTFE(テフロン)材質、通常のものよりも透明度の高いVMQ(シリコンゴム)系の材質などが挙げられます。また特殊材質では、150℃を超える高温スチーム洗浄とアルカリ洗浄の両方に強い耐性を持つフロロパワーAP(アフラス/FEPM)材質、更には強力な溶剤などからも影響を受け難いフロロパワーFF(パーフロ/FFKM)材質など、使用環境に応じて多種多様なOリング材質を用いることも可能です。
ヘルールガスケットの標準材質一覧
材質 | EPDM (エチレンプロピレンゴム) |
---|---|
特徴 | ヘルールガスケット用では、最も広く使われているゴム材質です。耐動植物油や耐アルカリ性、耐酸性などを備え、130℃のスチームにも耐性があります。 |
耐薬品性 | 酸類 アルカリ類 アルコール類 |
食品衛生法 | 適合 |
色 | 白色 |
材質 | EPDM+PTFE (テフロン被覆) |
---|---|
特徴 | 接液部がPTFEとなるので、耐薬品性などに優れます。また、芯材がゴム材質なのでシール性も兼ね備えています。 |
耐薬品性 | 全ての洗浄液 |
食品 衛生法 | 適合 |
色 | 黒色+白色 |
材質 | VMQ (シリコンゴム) |
---|---|
特徴 | 食品や飲料の製造機械で広く使用されているゴム材質です。耐熱性に優れ、150℃のスチームにも耐性があります。但し、耐薬品性や物性では劣ります。 |
耐薬品性 | アルコール類 中性洗剤類 |
食品 衛生法 | 適合 |
色 | 透明色 |
材質 | PTFE (フッ素樹脂) |
---|---|
特徴 | 耐薬品性や低着香性に優れ、200℃のスチームにも耐性があります。但し、ゴム材質のような柔軟性や復元性は備えておらず、シール性は劣ります。 |
耐薬品性 | 全ての洗浄液 |
食品衛生法 | 適合 |
色 | 白色 |
※ その他、多種多様なOリング材質による成形も可能です。
[規格(サイズと対応配管)]

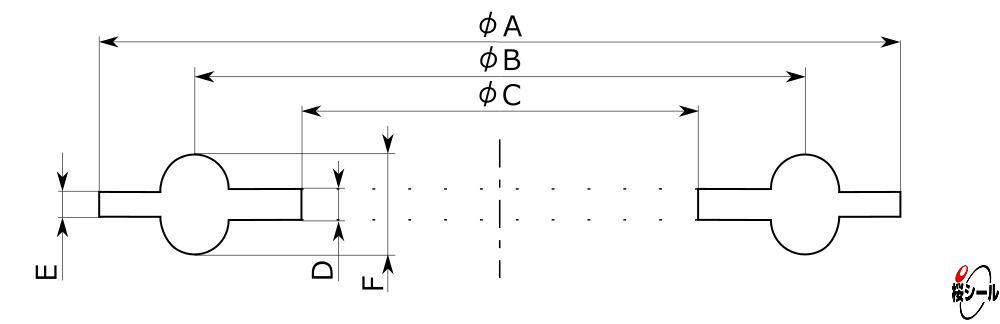

ヘルールガスケットの寸法規格は下表のとおりです。お問い合わせやご購入の際は、形式と共に材質を指定して下さい。
ヘルールガスケットの規格 | 対応する配管(呼び径) | ||||||||
---|---|---|---|---|---|---|---|---|---|
形式 | サイズ | サニタリー管 (JIS G 3447) | 一般配管 (JIS G 3459) | ||||||
φA | φB | φC | D | E | F | S呼称 (参考) | A呼称 (ミリメートル系) | B呼称 (インチ系) | |
ヘルールガスケット 8A | 34 | 27.5 | 11 | 2.1 | 1.7 | 5.5 | − | 8A | 1/4B |
ヘルールガスケット 10A | 34 | 27.5 | 14.5 | 2.1 | 1.7 | 5.5 | − | 10A | 3/8B |
ヘルールガスケット 15A | 34 | 27.5 | 19 | 2.1 | 1.7 | 5.5 | − | 15A | 1/2B |
ヘルールガスケット 1.0S | 49.5 | 43.5 | 23.2 | 2 | 1.7 | 5.3 | 1.0S | 20A | 3/4B |
ヘルールガスケット 1.5S | 49.5 | 43.5 | 35.7 | 2 | 1.7 | 5.3 | 1.5S | 32A | 1・1/4B |
ヘルールガスケット 2.0S | 63 | 56.5 | 48.7 | 2 | 1.7 | 5.3 | 2.0S | 40A | 1・1/2B |
ヘルールガスケット 2.5S | 76.5 | 70.5 | 60.5 | 2 | 1.7 | 5.3 | 2.5S | 50A | 2B |
ヘルールガスケット 3.0S | 90 | 83 | 72.5 | 2 | 1.7 | 5.3 | 3.0S | 65A | 2・1/2B |
ヘルールガスケット 3.5S | 105 | 97 | 85.5 | 2 | 1.7 | 5.3 | 3.5S | 80A | 3B |
ヘルールガスケット 4.0S | 118 | 110 | 97.8 | 2 | 1.7 | 5.3 | 4.0S | 90A | 3・1/2B |
ヘルールガスケット 4.5S | 129.8 | 122 | 108.5 | 2.1 | 1.7 | 5.5 | 4.5S | 100A | 4B |
ヘルールガスケット 5.5S | 154.8 | 146 | 134 | 2.1 | 1.7 | 5.5 | 5.5S | 125A | 5B |
ヘルールガスケット 6.5S | 182.8 | 174 | 159.4 | 2.1 | 1.7 | 5.5 | 6.5S | 150A | 6B |
(単位:㎜)
※PTFEのヘルールガスケットは若干寸法が異なります。詳しくはお問い合わせください。
