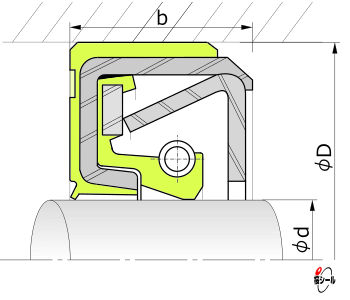

TCN型は、オイルシール製造に於いて世界最大手であり、自動車産業向けを中心に極めて大きい規模の量産を行っているNOK社の掲げる標準的なオイルシール型式(形状の規格)のひとつです。圧力の掛かる場所で使用される耐圧用の型式で、最大0.3〜0.98MPa(3〜10kgf/cm²)程度の高圧に適します。圧力のある箇所でTC型などの耐圧用以外のオイルシールを用いると、一時的にはシール機能を保ちますが、リップ先端の当たり面が広くなり過ぎて摩耗し、漏れが発生してしまいます。尚、耐圧用のオイルシールを使用する際は、発熱が起こるので軸の偏心を小さくし、また十分な潤滑を確保して下さい。
桜シール社のオイルシール型式では、TCN型に相当する規格はMPA型です。但し、基幹製品であるOリングのように多彩な寸法に対応した金型は保有していません。一定以上の生産量が見込まれるものや、リップ部などの材質に桜シール社が最も得意とするフッ素ゴム(FKM)、若しくはパーフロロエラストマー(FFKM/パーフロ)をはじめとする高機能ゴム材質などを用いるもの、或いは設計から行うような特殊形状のものなどを中心に、オイルシール金型の増面を行っております。少量多品種の汎用オイルシールといった需要に対しては、NOK社などの製品をお薦めし、また販売させて頂きます。
>>>オイルシール 製品情報
>>>オイルシール 技術資料
オイルシール TCN型の寸法表
一般名称 | 規格寸法 (単位: mm) | 部品番号 | |||||
---|---|---|---|---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | ゴム材料 | ||||
ニトリルゴム (NBR) | フッ素ゴム (FKM) | シリコンゴム (VMQ) | アクリルゴム (ACM) | ||||
TCN 25 45 11 | 25 | 45 | 11 | AP 1338 F0 | - | - | - |
TCN 28 48 11 | 28 | 48 | 11 | AP 1563 J4 | - | - | - |
TCN 30 50 11 | 30 | 50 | 11 | AP 1709 H4 | - | - | - |
TCN 32 52 11 | 32 | 52 | 11 | AP 1904 F3 | - | - | - |
TCN 34 54 11 | 34 | 54 | 11 | AP 1978 G1 | - | - | - |
TCN 35 55 11 | 35 | 55 | 11 | AP 2085 G1 | - | - | - |
TCN 38 58 11 | 38 | 58 | 11 | AP 2240 G4 | - | - | - |
TCN 40 62 11 | 40 | 62 | 11 | AP 2388 E5 | - | - | - |
TCN 42 65 12 | 42 | 65 | 12 | AP 2507 H2 | - | - | - |
TCN 45 68 12 | 45 | 68 | 12 | AP 2668 G4 | AP 2668 O2 | - | - |
TCN 48 70 12 | 48 | 70 | 12 | AP 2791 G0 | - | - | - |
TCN 50 72 12 | 50 | 72 | 12 | AP 2864 I3 | - | - | - |
TCN 55 78 12 | 55 | 78 | 12 | AP 3055 F3 | AP 3055 H8 | - | - |
TCN 60 82 12 | 60 | 82 | 12 | AP 3222 B6 | AP 3222 H4 | - | - |
TCN 62 85 12 | 62 | 85 | 12 | AP 3297 G3 | - | - | - |
TCN 65 90 13 | 65 | 90 | 13 | AP 3409 F1 | - | - | - |
TCN 70 95 13 | 70 | 95 | 13 | AP 3527 B9 | AP 3527 F1 | - | - |
一般名称 | 規格寸法 (単位: mm) | 部品番号 | |||||
---|---|---|---|---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | ゴム材料 | ||||
ニトリルゴム (NBR) | フッ素ゴム (FKM) | シリコンゴム (VMQ) | アクリルゴム (ACM) | ||||
TCN 75 100 13 | 75 | 100 | 13 | AP 3618 G7 | - | - | - |
TCN 80 105 13 | 80 | 105 | 13 | AP 3744 K5 | AP 3744 J6 | - | - |
TCN 85 110 13 | 85 | 110 | 13 | AP 3842 H3 | - | - | - |
TCN 90 115 13 | 90 | 115 | 13 | AP 3932 B7 | AP 3932 H3 | - | - |
TCN 95 120 13 | 95 | 120 | 13 | AP 3994 B7 | AP 3994 H0 | - | - |
TCN 100 125 13 | 100 | 125 | 13 | AP 4063 B0 | AP 4063 J1 | - | - |
TCN 105 135 14 | 105 | 135 | 14 | AP 4153 H0 | - | - | - |
TCN 110 140 14 | 110 | 140 | 14 | AP 4212 B0 | AP 4212 G0 | - | - |
TCN 115 145 14 | 115 | 145 | 14 | AP 4282 G0 | - | - | - |
TCN 120 150 14 | 120 | 150 | 14 | AP 4346 B7 | AP 4346 H8 | - | - |
TCN 125 155 14 | 125 | 155 | 14 | AP 4399 E0 | - | - | - |
TCN 130 160 14 | 130 | 160 | 14 | AP 4451 G3 | - | - | - |
TCN 135 165 14 | 135 | 165 | 14 | AP 4498 G0 | - | - | - |
TCN 140 170 14 | 140 | 170 | 14 | AP 4542 F0 | - | - | - |
TCN 150 180 14 | 150 | 180 | 14 | AP 4624 G0 | - | - | - |
TCN 170 200 16 | 170 | 200 | 16 | AP 4795 F0 | - | - | - |
TCN 190 225 16 | 190 | 225 | 16 | AP 4983 E0 | - | - | - |
