Oリング SS規格 (サイズ表)

SS規格(SS番/SSシリーズ)Oリングのサイズ表です。Oリング寸法規格のSS規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法装着部の面取り寸法などを掲載いたします。SS規格は、一般的なものの中では最も小さなOリングのサイズシリーズです。昭和期に規定されて以降、S規格と並んで狭い場所で円筒面固定用・平面固定用に広く使用されています。但し、今日では更に小さなM規格なども規格化されており、精密機械など一部の産業ではより一層の小径化が進んでいます。

Oリング SS規格の線径 (W)

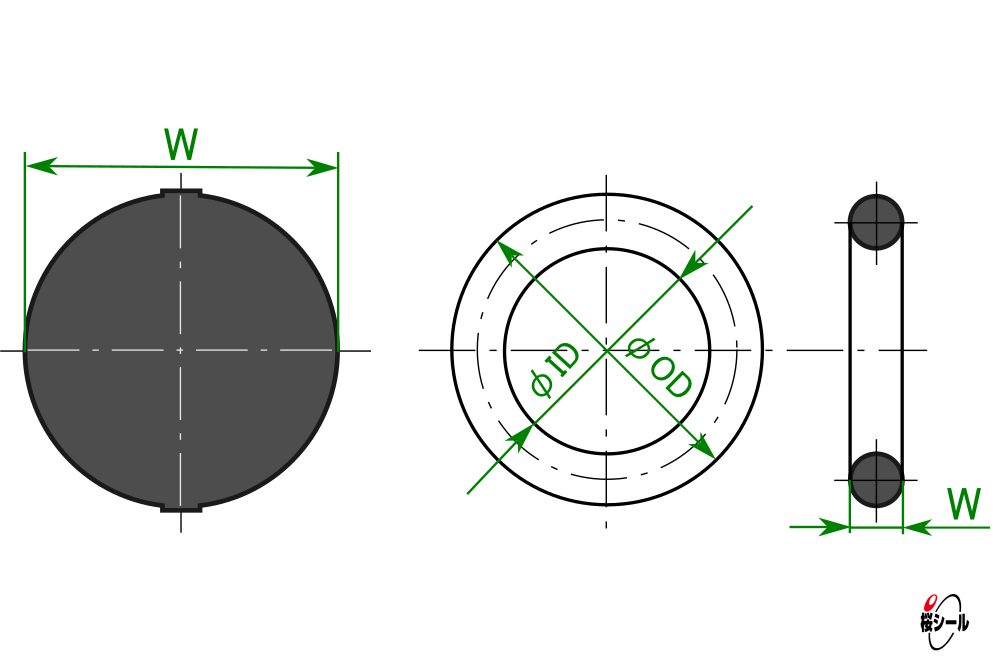

Oリング寸法 (サイズ)

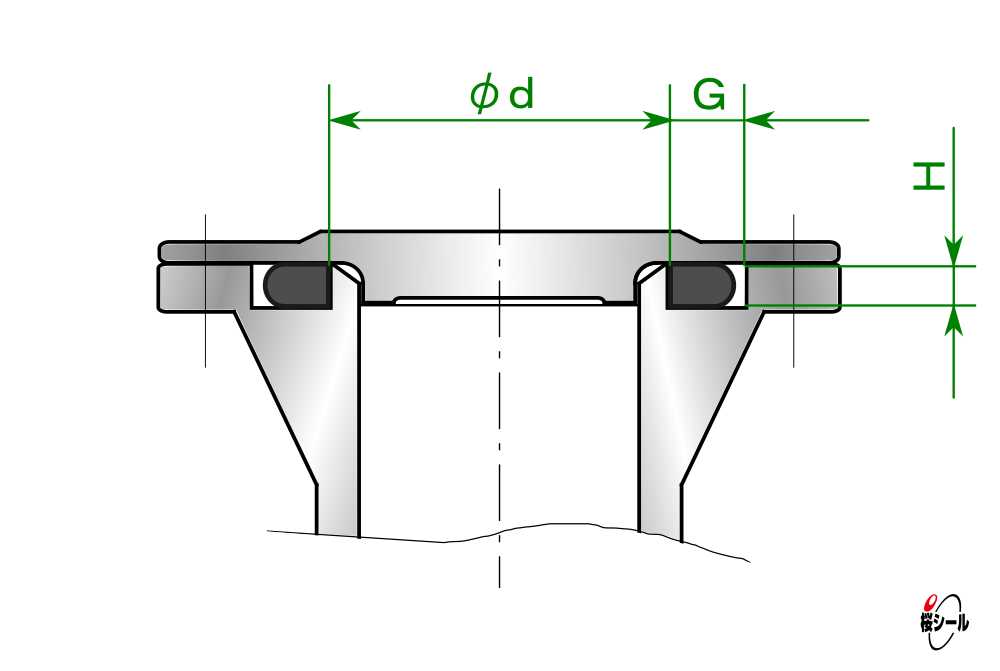

平面溝-外圧用

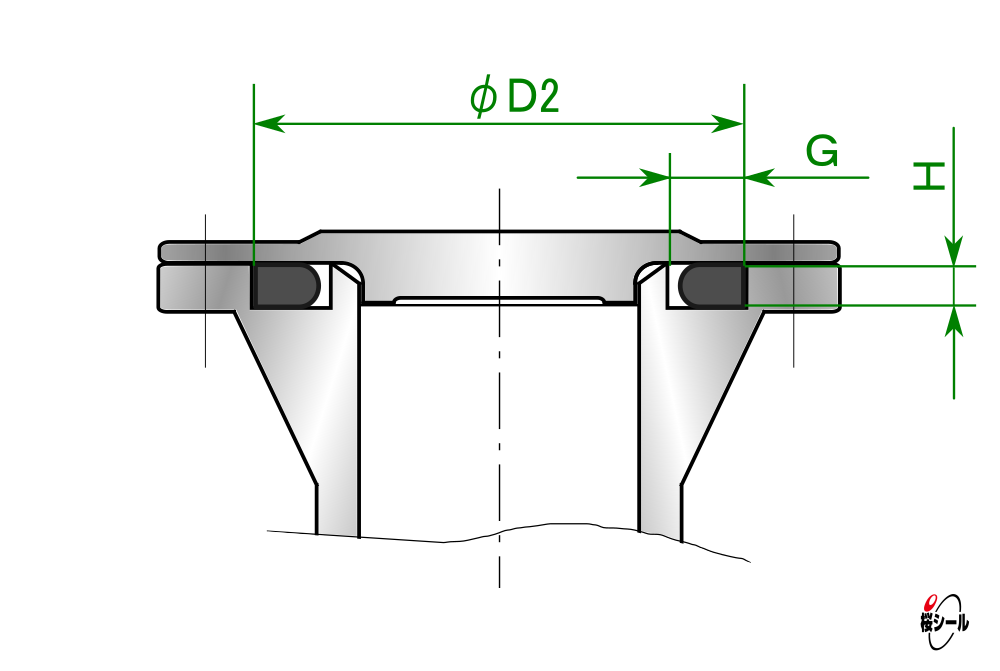

平面溝-内圧用

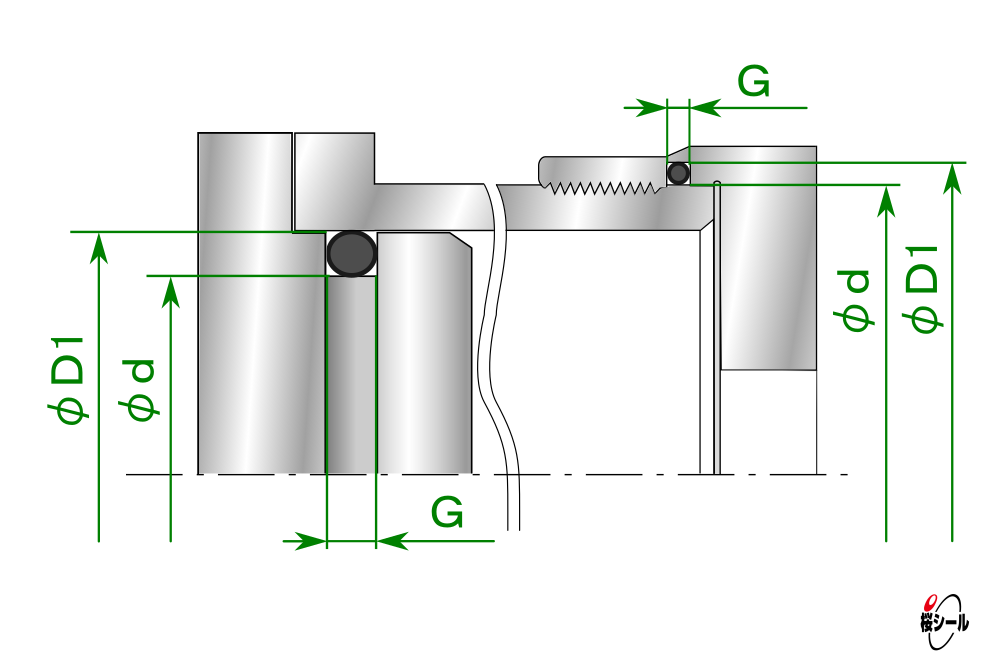

円筒面溝-固定用

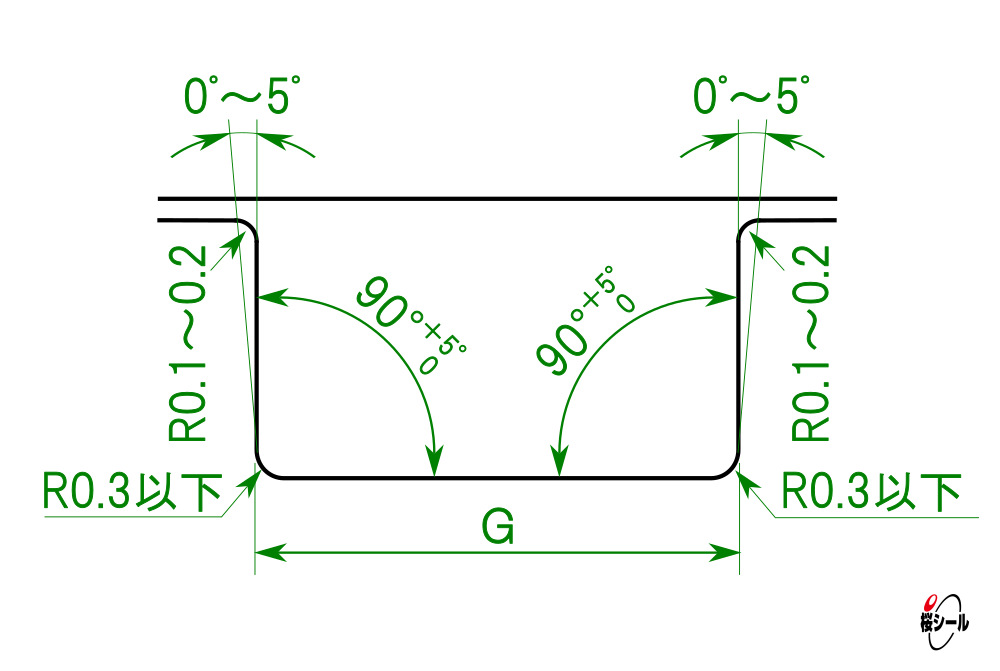

推奨溝断面

※溝寸法は参考値を含みます。

線径1.0mm − SS規格のOリングサイズ

SS規格Oリングは全て線径1.0mmで、呼び番号はSS-005からSS-200です。

※溝部の寸法:( )内の数値は許容差

SS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.15
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

溝幅G

(+0.15
 0)

H寸法

(0
-0.05)

SS-005 1.0±0.05 0.5±0.10 2.5 0.6 2.0 1.5 0.6 - 1.5 0.7
SS-008 1.0±0.05 0.8±0.10 2.8 0.9 2.3 1.5 0.9 - 1.5 0.7
SS-010 1.0±0.05 1.0±0.10 3.0 1.1 2.5 1.5 1.1 - 1.5 0.7
SS-012 1.0±0.05 1.2±0.10 3.2 1.3 2.7 1.5 1.3 - 1.5 0.7
SS-015 1.0±0.05 1.5±0.10 3.5 1.6 3.0 1.5 1.6 - 1.5 0.7
SS-018 1.0±0.05 1.8±0.10 3.8 1.9 3.3 1.5 1.9 3.3 1.5 0.7
SS-020 1.0±0.05 2.0±0.10 4.0 2.1 3.5 1.5 2.1 3.5 1.5 0.7
SS-022 1.0±0.05 2.2±0.10 4.2 2.3 3.7 1.5 2.3 3.7 1.5 0.7
SS-025 1.0±0.05 2.5±0.10 4.5 2.6 4.0 1.5 2.6 4.0 1.5 0.7
SS-028 1.0±0.05 2.8±0.10 4.8 2.9 4.3 1.5 2.9 4.3 1.5 0.7
SS-030 1.0±0.05 3.0±0.10 5.0 3.1 4.5 1.5 3.1 4.5 1.5 0.7
SS-032 1.0±0.05 3.2±0.10 5.2 3.3 4.7 1.5 3.3 4.7 1.5 0.7
SS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.15
 0)

d
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

溝幅G

(+0.15
 0)

H寸法

(0
-0.05)

SS-035 1.0±0.05 3.5±0.10 5.5 3.6 5.0 1.5 3.6 5.0 1.5 0.7
SS-038 1.0±0.05 3.8±0.10 5.8 3.9 5.3 1.5 3.9 5.3 1.5 0.7
SS-040 1.0±0.05 4.0±0.10 6.0 4.1 5.5 1.5 4.1 5.5 1.5 0.7
SS-042 1.0±0.05 4.2±0.10 6.2 4.3 5.7 1.5 4.3 5.7 1.5 0.7
SS-045 1.0±0.05 4.5±0.10 6.5 4.6 6.0 1.5 4.6 6.0 1.5 0.7
SS-048 1.0±0.05 4.8±0.10 6.8 4.9 6.3 1.5 4.9 6.3 1.5 0.7
SS-050 1.0±0.05 5.0±0.10 7.0 5.1 6.5 1.5 5.1 6.5 1.5 0.7
SS-055 1.0±0.05 5.5±0.10 7.5 5.6 7.0 1.5 5.6 7.0 1.5 0.7
SS-060 1.0±0.05 6.0±0.10 8.0 6.1 7.5 1.5 6.1 7.5 1.5 0.7
SS-065 1.0±0.05 6.5±0.10 8.5 6.6 8.0 1.5 6.6 8.0 1.5 0.7
SS-070 1.0±0.05 7.0±0.10 9.0 7.1 8.5 1.5 7.1 8.5 1.5 0.7
SS-075 1.0±0.05 7.5±0.10 9.5 7.6 9.0 1.5 7.6 9.0 1.5 0.7

(単位:mm)

SS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.15
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

溝幅G

(+0.15
 0)

H寸法

(0
-0.05)

SS-080 1.0±0.05 8.0±0.10 10.0 8.1 9.5 1.5 8.1 9.5 1.5 0.7
SS-085 1.0±0.05 8.5±0.10 10.5 8.6 10.0 1.5 8.6 10.0 1.5 0.7
SS-090 1.0±0.05 9.0±0.10 11.0 9.1 10.5 1.5 9.1 10.5 1.5 0.7
SS-095 1.0±0.05 9.5±0.10 11.5 9.6 11.0 1.5 9.6 11.0 1.5 0.7
SS-100 1.0±0.05 10.0±0.10 12.0 10.1 11.6 1.5 10.1 11.5 1.5 0.7
SS-105 1.0±0.05 10.5±0.10 12.5 10.6 12.0 1.5 10.6 12.0 1.5 0.7
SS-110 1.0±0.05 11.0±0.10 13.0 11.1 12.5 1.5 11.1 12.5 1.5 0.7
SS-115 1.0±0.05 11.5±0.10 13.5 11.6 13.0 1.5 11.6 13.0 1.5 0.7
SS-120 1.0±0.05 12.0±0.10 14.0 12.1 13.5 1.5 12.1 13.5 1.5 0.7
SS-125 1.0±0.05 12.5±0.10 14.5 12.6 14.0 1.5 12.6 14.0 1.5 0.7
SS-130 1.0±0.05 13.0±0.10 15.0 13.1 14.5 1.5 13.1 14.5 1.5 0.7
SS-135 1.0±0.05 13.5±0.10 15.5 13.6 15.0 1.5 13.6 15.0 1.5 0.7
SS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.15
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

溝幅G

(+0.15
 0)

H寸法

(0
-0.05)

SS-140 1.0±0.05 14.0±0.10 16.0 14.1 15.5 1.5 14.1 15.5 1.5 0.7
SS-145 1.0±0.05 14.5±0.10 16.5 14.6 16.0 1.5 14.6 16.0 1.5 0.7
SS-150 1.0±0.05 15.0±0.10 17.0 15.1 16.5 1.5 15.1 16.5 1.5 0.7
SS-155 1.0±0.05 15.5±0.10 17.5 15.6 17.0 1.5 15.6 17.0 1.5 0.7
SS-160 1.0±0.05 16.0±0.10 18.0 16.1 17.5 1.5 16.1 17.5 1.5 0.7
SS-165 1.0±0.05 16.5±0.10 18.5 16.6 18.0 1.5 16.6 18.0 1.5 0.7
SS-170 1.0±0.05 17.0±0.10 19.0 17.1 18.5 1.5 17.1 18.5 1.5 0.7
SS-175 1.0±0.05 17.5±0.10 19.5 17.6 19.0 1.5 17.6 19.0 1.5 0.7
SS-180 1.0±0.05 18.0±0.10 20.0 18.1 19.5 1.5 18.1 19.5 1.5 0.7
SS-185 1.0±0.05 18.5±0.10 20.5 18.6 20.0 1.5 18.6 20.0 1.5 0.7
SS-190 1.0±0.05 19.0±0.10 21.0 19.1 20.5 1.5 19.1 20.5 1.5 0.7
SS-195 1.0±0.05 19.5±0.10 21.5 19.6 21.0 1.5 19.6 21.0 1.5 0.7
SS-200 1.0±0.05 20.0±0.10 22.0 20.1 21.5 1.5 20.1 21.5 1.5 0.7

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
