Oリング S規格 (サイズ表)

S規格(S番/Sシリーズ)Oリングのサイズ表です。Oリング寸法規格のS規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法装着部の面取り寸法などを掲載いたします。S規格は、小さな機器でも使用可能な省スペースOリングのサイズシリーズとして昭和期に規定され、SS規格と並んで狭い場所で円筒面固定用・平面固定用に広く使用されています。但し、今日では更に小さなM規格なども規格化されており、精密機械など一部の産業では、より一層の小径化が進んでいます。因みに記号「S」の由来はSmallの頭文字Sであると言われています。

Oリング S規格の線径 (W)

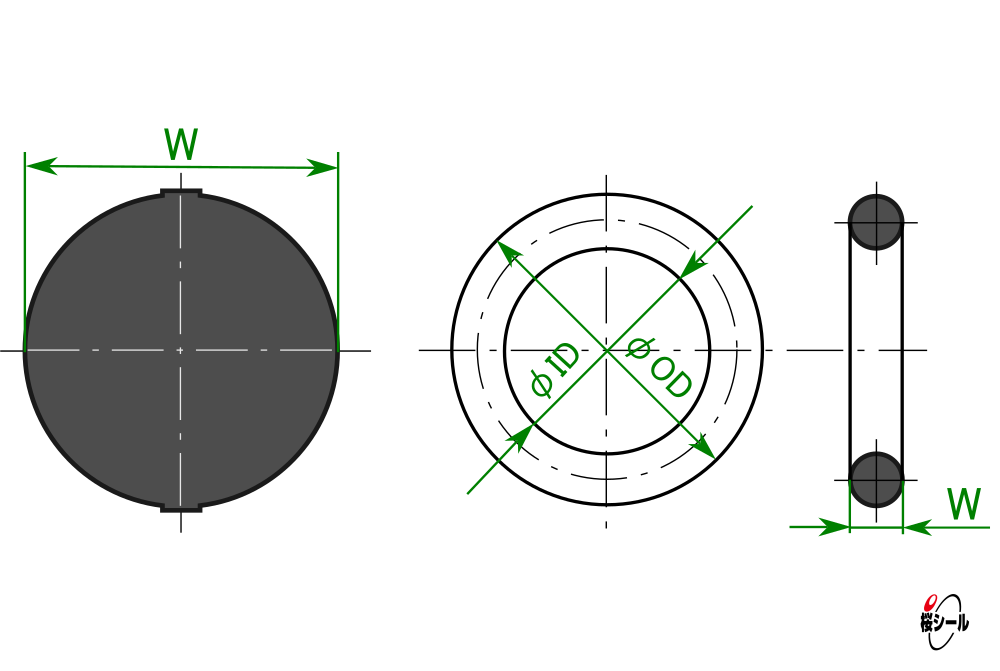

Oリング寸法 (サイズ)

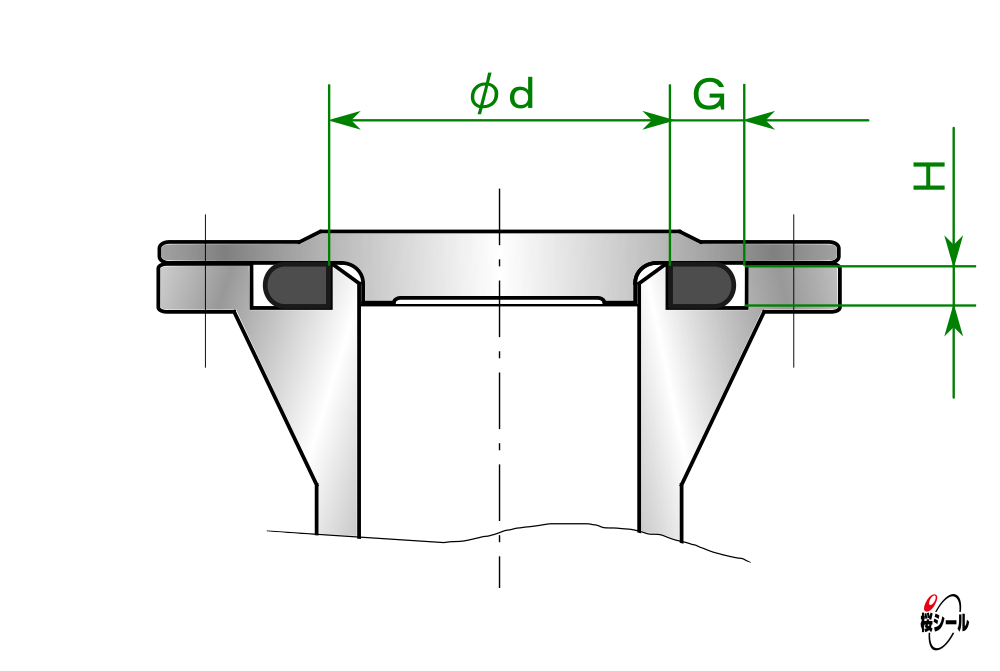

平面溝-外圧用

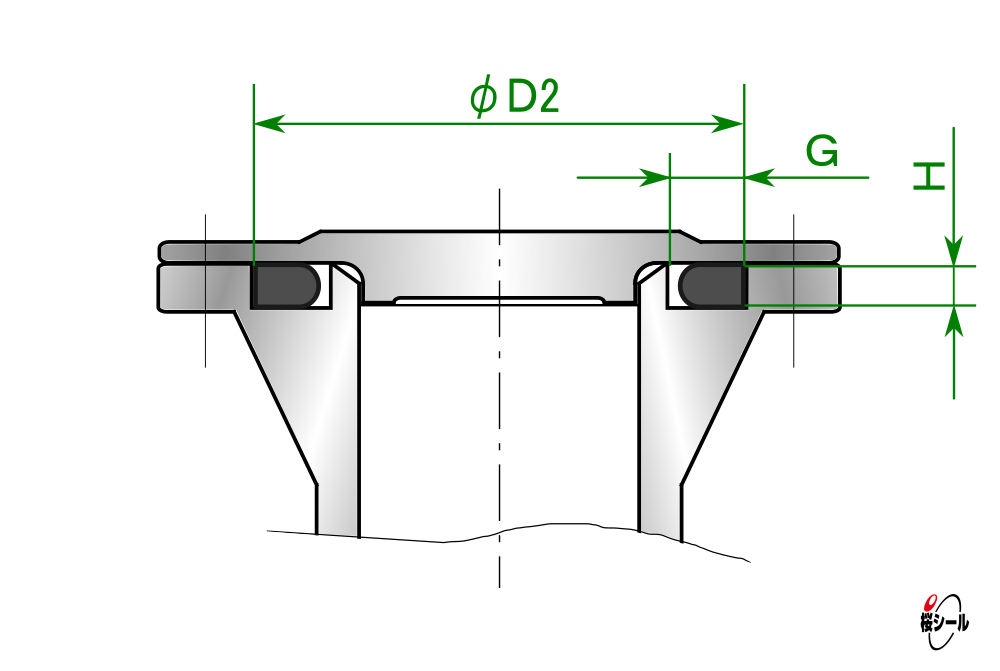

平面溝-内圧用

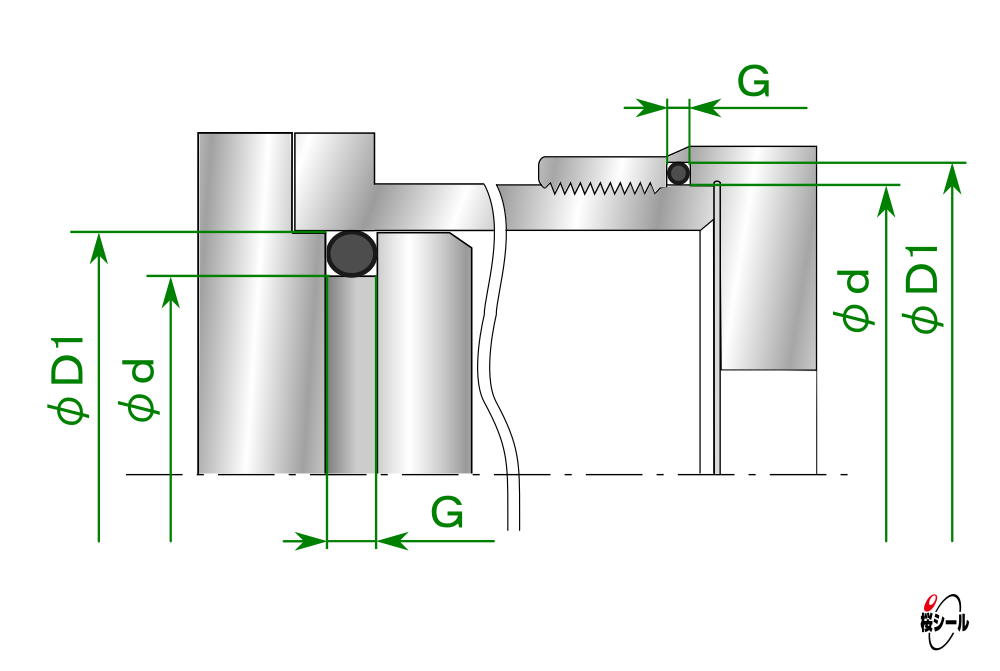

円筒面溝-固定用

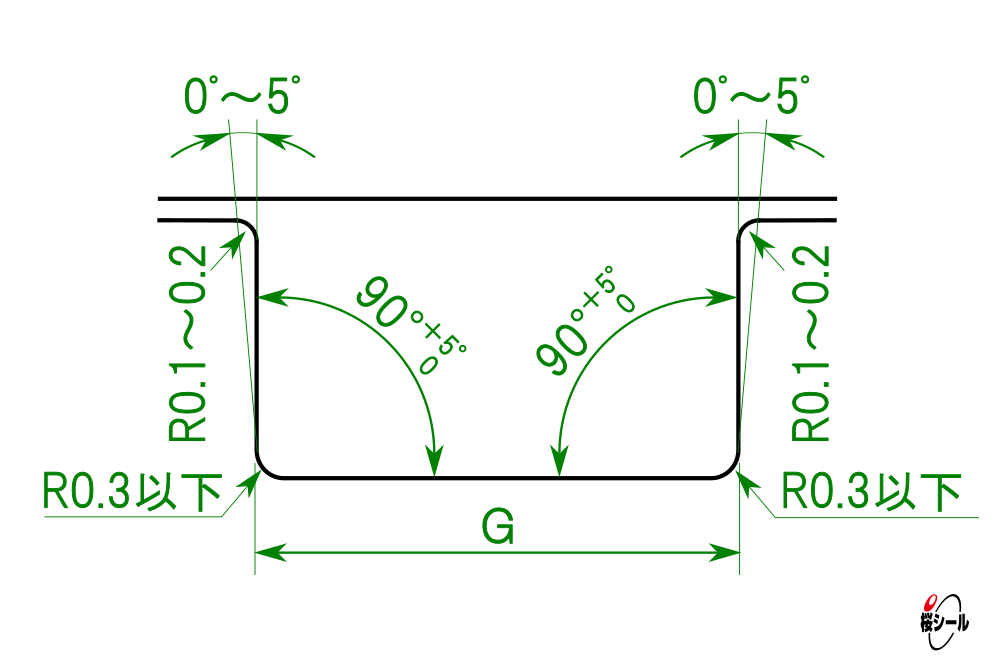

推奨溝断面

※溝寸法は参考値を含みます。

線径1.5mm − S規格のOリングサイズ

線径が1.5mmのS規格Oリングは、呼び番号S-2からS-22です。

※溝部の寸法:( )内の数値は許容差

S規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.25
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

G寸法

(+0.25
 0)

H寸法

(0
-0.10)

S-2 1.5±0.10 1.5±0.15 4.5 2.0 4.0 2.5 2.0 - 2.5 1.0
S-3 1.5±0.10 2.5±0.15 5.5 3.0 5.0 2.5 3.0 5.3 2.5 1.0
S-4 1.5±0.10 3.5±0.15 6.5 4.0 6.0 2.5 4.0 6.3 2.5 1.0
S-5 1.5±0.10 4.5±0.15 7.5 5.0 7.0 2.5 5.0 7.3 2.5 1.0
S-6 1.5±0.10 5.5±0.15 8.5 6.0 8.0 2.5 6.0 8.3 2.5 1.0
S-7 1.5±0.10 6.5±0.15 9.5 7.0 9.0 2.5 7.0 9.3 2.5 1.0
S-8 1.5±0.10 7.5±0.15 10.5 8.0 10.0 2.5 8.0 10.3 2.5 1.0
S-9 1.5±0.10 8.5±0.15 11.5 9.0 11.0 2.5 9.0 11.3 2.5 1.0
S-10 1.5±0.10 9.5±0.15 12.5 10.0 12.0 2.5 10.0 12.3 2.5 1.0
S規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.25
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

G寸法

(+0.25
 0)

H寸法

(0
-0.10)

S-11.2 1.5±0.10 10.7±0.15 13.7 11.2 13.2 2.5 11.2 13.5 2.5 1.0
S-12 1.5±0.10 11.5±0.15 14.5 12.0 14.0 2.5 12.0 14.3 2.5 1.0
S-12.5 1.5±0.10 12.0±0.15 15.0 12.5 14.5 2.5 12.5 14.8 2.5 1.0
S-14 1.5±0.10 13.5±0.15 16.5 14.0 16.0 2.5 14.0 16.3 2.5 1.0
S-15 1.5±0.10 14.5±0.15 17.5 15.0 17.0 2.5 15.0 17.3 2.5 1.0
S-16 1.5±0.10 15.5±0.15 18.5 16.0 18.0 2.5 16.0 18.3 2.5 1.0
S-18 1.5±0.10 17.5±0.15 20.5 18.0 20.0 2.5 18.0 20.3 2.5 1.0
S-20 1.5±0.10 19.5±0.15 22.5 20.0 22.0 2.5 20.0 22.3 2.5 1.0
S-22 1.5±0.10 21.5±0.15 24.5 22.0 24.0 2.5 22.0 24.3 2.5 1.0

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径2.0mm − S規格のOリングサイズ

線径が2.0mmのS規格Oリングは、呼び番号S-22.4からS-150です。

※溝部の寸法:( )内の数値は許容差

S規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.25
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

G寸法

(+0.25
 0)

H寸法

(0
-0.10)

S-22.4 2.0±0.10 21.9±0.15 25.9 22.4 25.4 2.7 22.4 25.9 2.7 1.5
S-24 2.0±0.10 23.5±0.15 27.5 24.0 27.0 2.7 24.0 27.5 2.7 1.5
S-25 2.0±0.10 24.5±0.15 28.5 25.0 28.0 2.7 25.0 28.5 2.7 1.5
S-26 2.0±0.10 25.5±0.15 29.5 26.0 29.0 2.7 26.0 29.5 2.7 1.5
S-28 2.0±0.10 27.5±0.15 31.5 28.0 31.0 2.7 28.0 31.5 2.7 1.5
S-29 2.0±0.10 28.5±0.15 32.5 29.0 32.0 2.7 29.0 32.5 2.7 1.5
S-30 2.0±0.10 29.5±0.15 33.5 30.0 33.0 2.7 30.0 33.5 2.7 1.5
S-31.5 2.0±0.10 31.0±0.15 35.0 31.5 34.5 2.7 31.5 35.0 2.7 1.5
S-32 2.0±0.10 31.5±0.15 35.5 32.0 35.0 2.7 32.0 35.5 2.7 1.5
S-34 2.0±0.10 33.5±0.15 37.5 34.0 37.0 2.7 34.0 37.5 2.7 1.5
S-35 2.0±0.10 34.5±0.15 38.5 35.0 38.0 2.7 35.0 38.5 2.7 1.5
S-35.5 2.0±0.10 35.0±0.15 39.0 35.5 38.5 2.7 35.5 39.0 2.7 1.5
S-36 2.0±0.10 35.5±0.15 39.5 36.0 39.0 2.7 36.0 39.5 2.7 1.5
S規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.25
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

G寸法

(+0.25
 0)

H寸法

(0
-0.10)

S-38 2.0±0.10 37.5±0.15 41.5 38.0 41.0 2.7 38.0 41.5 2.7 1.5
S-39 2.0±0.10 38.5±0.15 42.5 39.0 42.0 2.7 39.0 42.5 2.7 1.5
S-40 2.0±0.10 39.5±0.15 43.5 40.0 43.0 2.7 40.0 43.5 2.7 1.5
S-42 2.0±0.10 41.5±0.25 45.5 42.0 45.0 2.7 42.0 45.5 2.7 1.5
S-44 2.0±0.10 43.5±0.25 47.5 44.0 47.0 2.7 44.0 47.5 2.7 1.5
S-45 2.0±0.10 44.5±0.25 48.5 45.0 48.0 2.7 45.0 48.5 2.7 1.5
S-46 2.0±0.10 45.5±0.25 49.5 46.0 49.0 2.7 46.0 49.5 2.7 1.5
S-48 2.0±0.10 47.5±0.25 51.5 48.0 51.0 2.7 48.0 51.0 2.7 1.5
S-50 2.0±0.10 49.5±0.25 53.5 50.0 53.0 2.7 50.0 53.0 2.7 1.5
S-53 2.0±0.10 52.5±0.25 56.5 53.0 56.0 2.7 53.0 56.0 2.7 1.5
S-55 2.0±0.10 54.5±0.25 58.5 55.0 58.0 2.7 55.0 58.0 2.7 1.5
S-56 2.0±0.10 55.5±0.25 59.5 56.0 59.0 2.7 56.0 59.0 2.7 1.5
S-60 2.0±0.10 59.5±0.25 63.5 60.0 63.0 2.7 60.0 63.0 2.7 1.5
S規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.25
 0)

d寸法
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

G寸法

(+0.25
 0)

H寸法

(0
-0.10)

S-63 2.0±0.10 62.5±0.25 66.5 63.0 66.0 2.7 63.0 66.0 2.7 1.5
S-65 2.0±0.10 64.5±0.25 68.5 65.0 68.0 2.7 65.0 68.0 2.7 1.5
S-67 2.0±0.10 66.5±0.25 70.5 67.0 70.0 2.7 67.0 70.0 2.7 1.5
S-70 2.0±0.10 69.5±0.25 73.5 70.0 73.0 2.7 70.0 73.0 2.7 1.5
S-71 2.0±0.10 70.5±0.40 74.5 71.0 74.0 2.7 71.0 74.0 2.7 1.5
S-75 2.0±0.10 74.5±0.40 78.5 75.0 78.0 2.7 75.0 78.0 2.7 1.5
S-80 2.0±0.10 79.5±0.40 83.5 80.0 83.0 2.7 80.0 83.0 2.7 1.5
S-85 2.0±0.10 84.5±0.40 88.5 85.0 88.0 2.7 85.0 88.0 2.7 1.5
S-90 2.0±0.10 89.5±0.40 93.5 90.0 93.0 2.7 90.0 93.0 2.7 1.5
S-95 2.0±0.10 94.5±0.40 98.5 95.0 98.0 2.7 95.0 98.0 2.7 1.5
S-100 2.0±0.10 99.5±0.40 103.5 100.0 103.0 2.7 100.0 103.0 2.7 1.5
S-105 2.0±0.10 104.5±0.40 108.5 105.0 108.0 2.7 105.0 108.0 2.7 1.5
S-110 2.0±0.10 109.5±0.40 113.5 110.0 113.0 2.7 110.0 113.0 2.7 1.5

(単位:mm)

S規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
円筒面固定用 平面固定用

d寸法

(0
-0.05)

D1寸法

(+0.05
 0)

溝幅G

(+0.25
 0)

d
外圧用

(0
-0.05)

D2寸法
内圧用

(+0.05
 0)

G寸法

(+0.25
 0)

H寸法

(0
-0.10)

S-112 2.0±0.10 111.5±0.40 115.5 112.0 115.0 2.7 112.0 115.0 2.7 1.5
S-115 2.0±0.10 114.5±0.40 118.5 115.0 118.0 2.7 115.0 118.0 2.7 1.5
S-120 2.0±0.10 119.5±0.40 123.5 120.0 123.0 2.7 120.0 123.0 2.7 1.5
S-125 2.0±0.10 124.5±0.40 128.5 125.0 128.0 2.7 125.0 128.0 2.7 1.5
S-130 2.0±0.10 129.5±0.60 133.5 130.0 133.0 2.7 130.0 133.0 2.7 1.5
S-132 2.0±0.10 131.5±0.60 135.5 132.0 135.0 2.7 132.0 135.0 2.7 1.5
S-135 2.0±0.10 134.5±0.60 138.5 135.0 138.0 2.7 135.0 138.0 2.7 1.5
S-140 2.0±0.10 139.5±0.60 143.5 140.0 143.0 2.7 140.0 143.0 2.7 1.5
S-145 2.0±0.10 144.5±0.60 148.5 145.0 148.0 2.7 145.0 148.0 2.7 1.5
S-150 2.0±0.10 149.5±0.60 153.5 150.0 153.0 2.7 150.0 153.0 2.7 1.5

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
