Oリング AS568規格 (サイズ表)

AS568規格(AS規格/旧ARP568番シリーズ)Oリングのサイズ表です。Oリング寸法規格のAS568規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法装着部の面取り寸法などを掲載いたします。米国自動車技術者協会によって航空宇宙規格として定められたAS568規格は、特に多くの種類を抱えたOリングのサイズシリーズで、多種多様な機器に於いて運動用・固定用で世界的に使用されています。尚、一部のAS568規格のOリングサイズは、米国MIL規格がベースであるAN6227規格 (旧JIS W 1516)AN6230規格 (旧JIS W 1517)に規定されているものと全く同じで、呼び替えることが可能です。

Oリング AS568規格の線径 (W) − <AS568-001〜AS568-475>

Oリング AS568規格の線径 (W) − <AS568-901〜AS568-932>

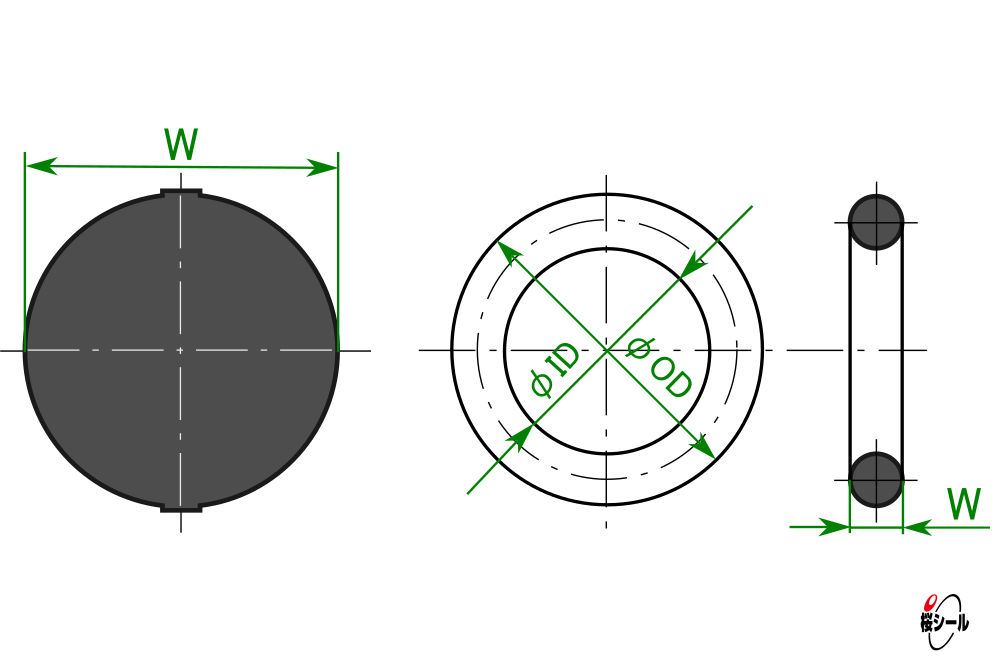

Oリング寸法 (サイズ)

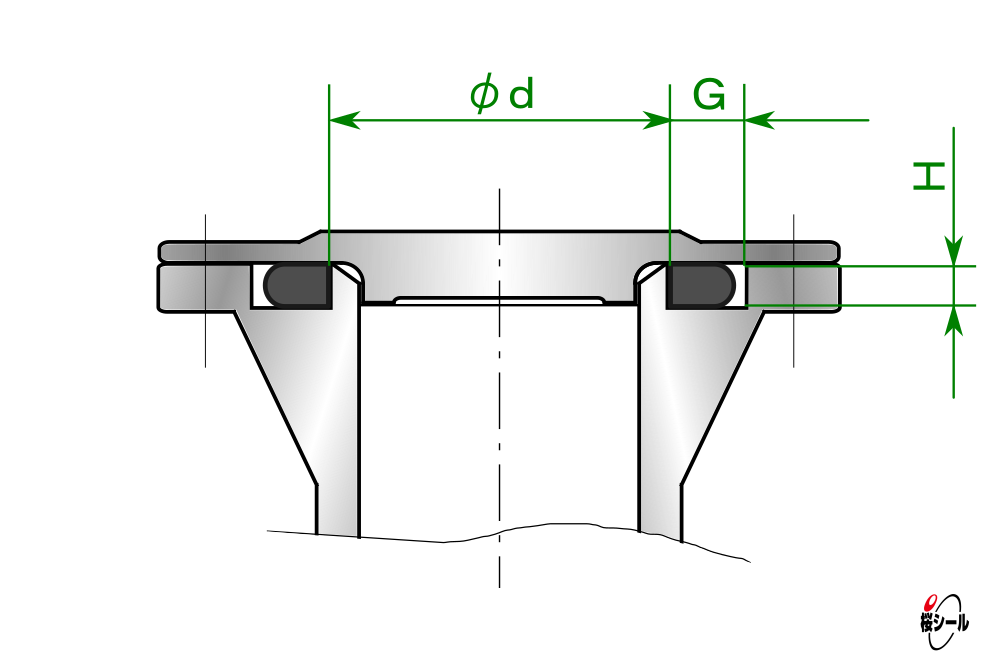

平面溝-外圧用

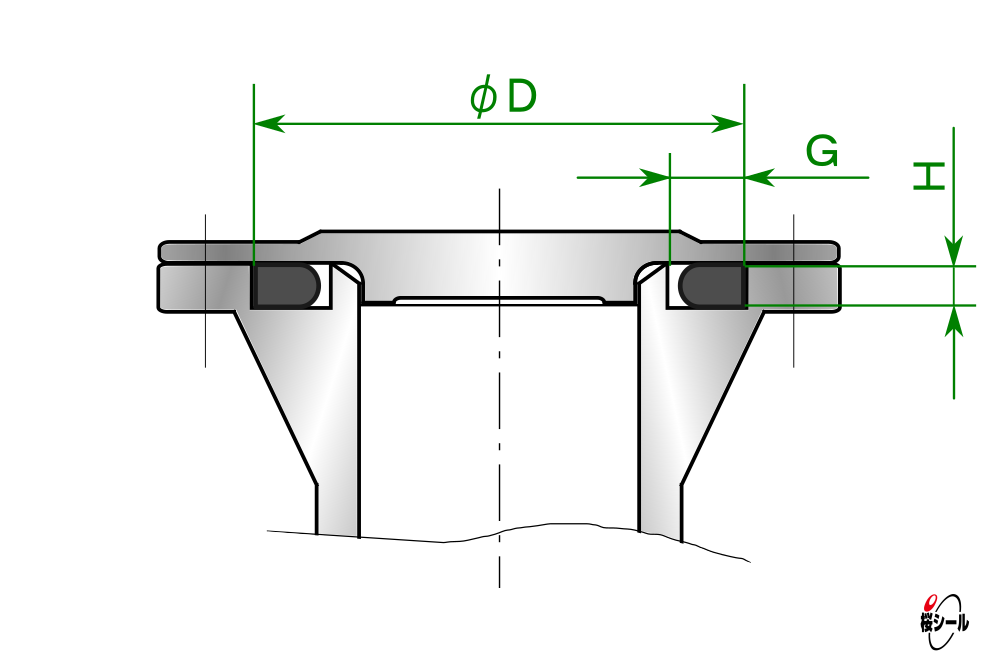

平面溝-内圧用

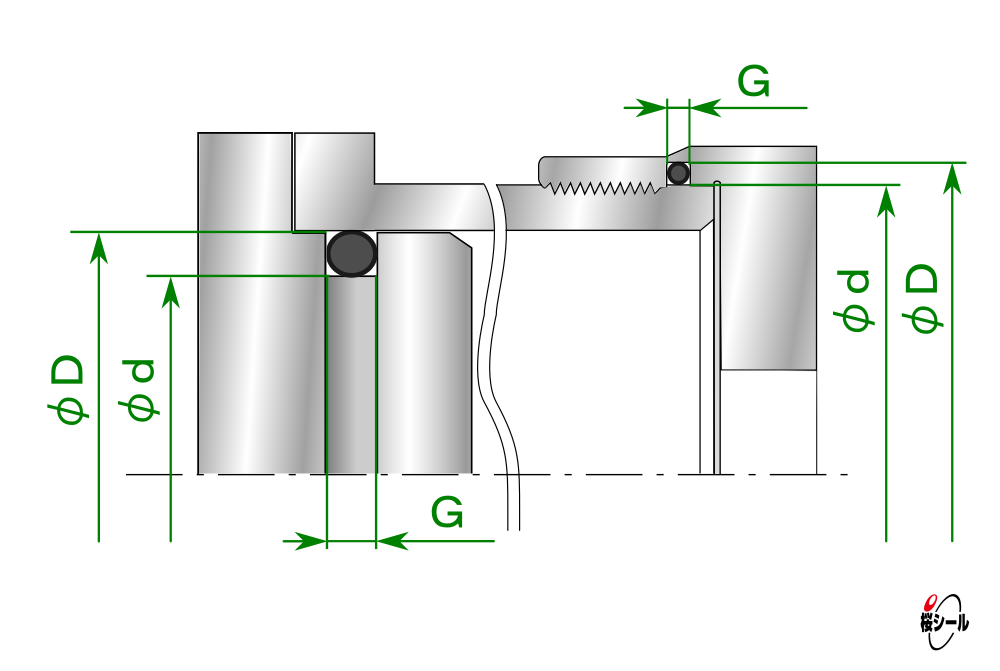

円筒面溝-運動用
円筒面溝-固定用

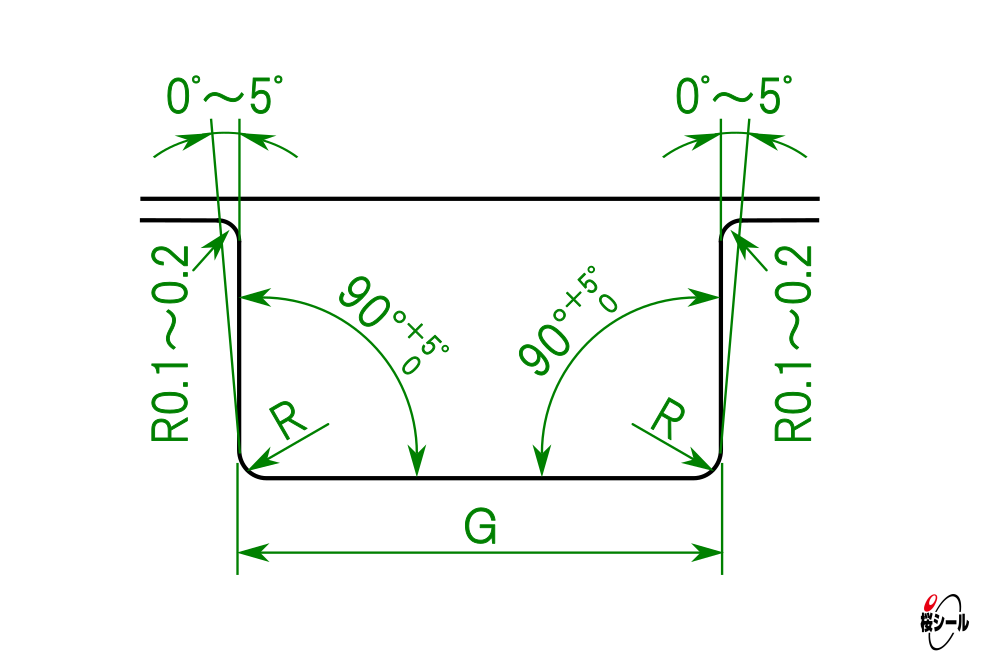

推奨溝断面

※溝寸法は参考値を含みます。

線径1.02mm − AS568規格のOリングサイズ

線径が1.02mmのAS568規格Oリングは、呼び番号AS568-001ひとつです。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

D寸法

溝幅G
バックアップリング(BR)

H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-001 1.02±0.07 0.74±0.10 2.78

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径1.27mm − AS568規格のOリングサイズ

線径が1.27mmのAS568規格Oリングは、呼び番号AS568-002ひとつです。

AS568規格
呼び番号
Oリングサイズ

Oリング溝の設計

線径(太さ)
内径
ID
外径
OD

d寸法

D寸法

溝幅G
バックアップリング(BR)

H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-002 1.27±0.07 1.07±0.10 3.61

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径1.52mm − AS568規格のOリングサイズ

線径が1.52mmのAS568規格Oリングは、呼び番号AS568-003ひとつです。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

D寸法

溝幅G
バックアップリング(BR)

H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-003 1.52±0.07 1.42±0.10 4.46

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径1.78mm − AS568規格のOリングサイズ

線径が1.78mmのAS568規格Oリングは、呼び番号AS568-004からAS568-050です。また、呼び番号AS568-006からAS568-012は、AN6227規格(旧JIS W1516規格)で呼び替えることが出来ます。

※溝部の寸法:( )内の数値は許容差

AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.03)

D寸法

(+0.03
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-004 1.78±0.07 1.78±0.13 5.34
AS568-005 1.78±0.07 2.57±0.13 6.13
AS568-006
(AN6227-1)
1.78±0.07 2.90±0.13 6.46 3.12 5.97 2.39 3.78 5.26 1.27 0.13 0.38
AS568-007
(AN6227-2)
1.78±0.07 3.68±0.13 7.24 3.91 6.76 2.39 3.78 5.26 1.27 0.13 0.38
AS568-008
(AN6227-3)
1.78±0.07 4.47±0.13 8.03 4.70 7.54 2.39 3.78 5.26 1.27 0.13 0.38
AS568-009
(AN6227-4)
1.78±0.07 5.28±0.13 8.84 5.51 8.36 2.39 3.78 5.26 1.27 0.13 0.38
AS568-010
(AN6227-5)
1.78±0.07 6.07±0.13 9.63 6.30 9.14 2.39 3.78 5.26 1.27 0.13 0.38
AS568-011
(AN6227-6)
1.78±0.07 7.65±0.13 11.21 7.87 10.72 2.39 3.78 5.26 1.27 0.13 0.38
AS568-012
(AN6227-7)
1.78±0.07 9.25±0.13 12.81 9.47 12.32 2.39 3.78 5.26 1.27 0.13 0.38
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

D寸法

溝幅G
バックアップリング(BR)

H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-013 1.78±0.07 10.82±0.13 14.38
AS568-014 1.78±0.07 12.42±0.13 15.98
AS568-015 1.78±0.07 14.00±0.18 17.56
AS568-016 1.78±0.07 15.60±0.23 19.16
AS568-017 1.78±0.07 17.17±0.23 20.73
AS568-018 1.78±0.07 18.77±0.23 22.33
AS568-019 1.78±0.07 20.35±0.23 23.91
AS568-020 1.78±0.07 21.95±0.23 25.51
AS568-021 1.78±0.07 23.52±0.23 27.08
AS568-022 1.78±0.07 25.12±0.25 28.68
AS568-023 1.78±0.07 26.70±0.25 30.26
AS568-024 1.78±0.07 28.30±0.25 31.86

(単位:mm)

AS568規格
呼び番号

Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法

BR
無し

BR
片側
BR
両側
最小 最大
AS568-025 1.78±0.07 29.87±0.28 33.43
AS568-026 1.78±0.07 31.47±0.28 35.03
AS568-027  1.78±0.07 33.05±0.28 36.61
AS568-028  1.78±0.07 34.65±0.33 38.21
AS568-029  1.78±0.07 37.82±0.33 41.38
AS568-030  1.78±0.07 41.00±0.33 44.56
AS568-031  1.78±0.07 44.17±0.38 47.73
AS568-032  1.78±0.07 47.35±0.38 50.91
AS568-033  1.78±0.07 50.52±0.46 54.08
AS568-034  1.78±0.07 53.70±0.46 57.26
AS568-035  1.78±0.07 56.87±0.46 60.43
AS568-036  1.78±0.07 60.05±0.46 63.61
AS568-037 1.78±0.07 63.22±0.46 66.78
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-038 1.78±0.07 66.40±0.51 69.96
AS568-039  1.78±0.07 69.57±0.51 73.13
AS568-040  1.78±0.07 72.75±0.51 76.31
AS568-041  1.78±0.07 75.92±0.61 79.48
AS568-042  1.78±0.07 82.27±0.61 85.83
AS568-043  1.78±0.07 88.62±0.61 92.18
AS568-044  1.78±0.07 94.97±0.69 98.53
AS568-045  1.78±0.07 101.32±0.69 104.88
AS568-046  1.78±0.07 107.67±0.76 111.23
AS568-047  1.78±0.07 114.02±0.76 117.58
AS568-048  1.78±0.07 120.37±0.76 123.93
AS568-049  1.78±0.07 126.72±0.94 130.28
AS568-050  1.78±0.07 133.07±0.94 136.63

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径2.62mm − AS568規格のOリングサイズ

線径が2.62mmのAS568規格Oリングは、呼び番号AS568-102からAS568-178です。また、呼び番号AS568-110からAS568-116は、AN6227規格(旧JIS W1516規格)で呼び替えることが出来ます。

※溝部の寸法:( )内の数値は許容差

AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-102 2.62±0.07 1.24±0.13 6.48
AS568-103 2.62±0.07 2.06±0.13 7.30
AS568-104 2.62±0.07 2.84±0.13 8.08
AS568-105 2.62±0.07 3.63±0.13 8.87
AS568-106 2.62±0.07 4.42±0.13 9.66
AS568-107 2.62±0.07 5.23±0.13 10.47
AS568-108 2.62±0.07 6.02±0.13 11.26
AS568-109 2.62±0.07 7.59±0.13 12.83
AS568-110
(AN6227-8)
2.62±0.07 9.19±0.13 14.43 9.47 14.00 3.58 4.65 6.22 2.06 0.13 0.38
AS568-111
(AN6227-9)
2.62±0.07 10.77±0.13 16.01 11.05 15.57 3.58 4.65 6.22 2.06 0.13 0.38
AS568-112
(AN6227-10)
2.62±0.07 12.37±0.13 17.61 12.65 17.17 3.58 4.65 6.22 2.06 0.13 0.38
AS568-113
(AN6227-11)
2.62±0.07 13.94±0.18 19.18 14.22 18.75 3.58 4.65 6.22 2.06 0.13 0.38
AS568-114
(AN6227-12)
2.62±0.07 15.54±0.23 20.78 15.82 20.35 3.58 4.65 6.22 2.06 0.13 0.38
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-115
(AN6227-13)
2.62±0.07 17.12±0.23 22.36 17.40 21.92 3.58 4.65 6.22 2.06 0.13 0.38
AS568-116
(AN6227-14)
2.62±0.07 18.72±0.23 23.96 19.00 23.52 3.58 4.65 6.22 2.06 0.13 0.38
AS568-117 2.62±0.07 20.29±0.25 25.53
AS568-118 2.62±0.07 21.89±0.25 27.13
AS568-119 2.62±0.07 23.47±0.25 28.71
AS568-120 2.62±0.07 25.07±0.25 30.31
AS568-121 2.62±0.07 26.64±0.25 31.88
AS568-122 2.62±0.07 28.24±0.25 33.48
AS568-123 2.62±0.07 29.82±0.30 35.06
AS568-124 2.62±0.07 31.42±0.30 36.66
AS568-125 2.62±0.07 32.99±0.30 38.23
AS568-126 2.62±0.07 34.59±0.30 39.83
AS568-127 2.62±0.07 36.17±0.30 41.41
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-128 2.62±0.07 37.77±0.30 43.01
AS568-129 2.62±0.07 39.34±0.38 44.58
AS568-130 2.62±0.07 40.94±0.38 46.18
AS568-131 2.62±0.07 42.52±0.38 47.76
AS568-132 2.62±0.07 44.12±0.38 49.36
AS568-133 2.62±0.07 45.69±0.38 50.93
AS568-134 2.62±0.07 47.29±0.38 52.53
AS568-135 2.62±0.07 48.90±0.43 54.14
AS568-136 2.62±0.07 50.47±0.43 55.71
AS568-137 2.62±0.07 52.07±0.43 57.31
AS568-138 2.62±0.07 53.64±0.43 58.88
AS568-139 2.62±0.07 55.24±0.43 60.48
AS568-140 2.62±0.07 56.82±0.43 62.06

(単位:mm)

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-141 2.62±0.07 58.42±0.51 63.66
AS568-142 2.62±0.07 59.99±0.51 65.23
AS568-143 2.62±0.07 61.60±0.51 66.84
AS568-144 2.62±0.07 63.17±0.51 68.41
AS568-145 2.62±0.07 64.77±0.51 70.01
AS568-146 2.62±0.07 66.34±0.51 71.58
AS568-147 2.62±0.07 67.94±0.56 73.18
AS568-148 2.62±0.07 69.52±0.56 74.76
AS568-149 2.62±0.07 71.12±0.56 76.36
AS568-150 2.62±0.07 72.69±0.56 77.93
AS568-151 2.62±0.07 75.87±0.61 81.11
AS568-152 2.62±0.07 82.22±0.61 87.46
AS568-153 2.62±0.07 88.57±0.61 93.81
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-154 2.62±0.07 94.92±0.71 100.16
AS568-155 2.62±0.07 101.27±0.71 106.51
AS568-156 2.62±0.07 107.62±0.76 112.86
AS568-157 2.62±0.07 113.97±0.76 119.21
AS568-158 2.62±0.07 120.32±0.76 125.56
AS568-159 2.62±0.07 126.67±0.89 131.91
AS568-160 2.62±0.07 133.02±0.89 138.26
AS568-161 2.62±0.07 139.37±0.89 144.61
AS568-162 2.62±0.07 145.72±0.89 150.96
AS568-163 2.62±0.07 152.07±0.89 157.31
AS568-164 2.62±0.07 158.42±1.02 163.66
AS568-165 2.62±0.07 164.77±1.02 170.01
AS568-166 2.62±0.07 171.12±1.02 176.36
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-167 2.62±0.07 177.47±1.02 182.71
AS568-168 2.62±0.07 183.82±1.14 189.06
AS568-169 2.62±0.07 190.17±1.14 195.41
AS568-170 2.62±0.07 196.52±1.14 201.76
AS568-171 2.62±0.07 202.87±1.14 208.11
AS568-172 2.62±0.07 209.22±1.27 214.46
AS568-173 2.62±0.07 215.57±1.27 220.81
AS568-174 2.62±0.07 221.92±1.27 227.16
AS568-175 2.62±0.07 228.27±1.27 233.51
AS568-176 2.62±0.07 234.62±1.40 239.86
AS568-177 2.62±0.07 240.97±1.40 246.21
AS568-178 2.62±0.07 247.32±1.40 252.56

(単価:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径3.53mm − AS568規格のOリングサイズ

線径が3.53mmのAS568規格Oリングは、呼び番号AS568-201からAS568-284です。また、呼び番号AS568-210からAS568-222はAN6227規格(旧JIS W1516規格)で、AS568-223からAS568-274はAN6230規格(旧JIS W1517規格)で、それぞれ呼び替えることが出来ます。

※溝部の寸法:( )内の数値は許容差

AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-201 3.53±0.10 4.34±0.13 11.40
AS568-202 3.53±0.10 5.94±0.13 13.00 ―  ―  ―  ―
AS568-203 3.53±0.10 7.52±0.13 14.58 ―  ―  ―  ―
AS568-204 3.53±0.10 9.12±0.13 16.18 ―  ―  ―  ―
AS568-205 3.53±0.10 10.69±0.13 17.75 ―  ―   ―  ―
AS568-206 3.53±0.10 12.29±0.13 19.35 ―  ―  ―   ―
AS568-207 3.53±0.10 13.87±0.18 20.93 ―   ― ―  ―
AS568-208 3.53±0.10 15.47±0.23 22.53  ―  ― ―
AS568-209 3.53±0.10 17.04±0.23 24.10 ―  ―  ―  ―
AS568-210
(AN6227-15)
3.53±0.10 18.64±0.25 25.70 19.00 25.17  4.78  5.72 7.72 2.82 0.25 0.64
AS568-211
(AN6227-16)
3.53±0.10 20.22±0.25 27.28 20.57 26.75 4.78 5.72 7.72 2.82 0.25 0.64
AS568-212
(AN6227-17)
3.53±0.10 21.82±0.25 28.88 22.17 28.35   4.78  5.72 7.72 2.82 0.25  0.64
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-213
(AN6227-18)
3.53±0.10 23.39±0.25 30.45 23.75 29.92 4.78 5.72 7.72 2.82 0.25 0.64
AS568-214
(AN6227-19)
3.53±0.10 24.99±0.25 32.05 25.35 31.52 4.78 5.72 7.72 2.82 0.25 0.64
AS568-215
(AN6227-20)
3.53±0.10 26.57±0.25 33.63 26.92 33.10 4.78 5.72 7.72 2.82 0.25 0.64
AS568-216
(AN6227-21)
3.53±0.10 28.17±0.30 35.23 28.52 34.70 4.78 5.72 7.72 2.82 0.25 0.64
AS568-217
(AN6227-22)
3.53±0.10 29.74±0.30 36.80 30.10 36.27 4.78 5.72 7.72 2.82 0.25 0.64
AS568-218
(AN6227-23)
3.53±0.10 31.34±0.30 38.40 31.70 37.87 4.78 5.72 7.72 2.82 0.25 0.64
AS568-219
(AN6227-24)
3.53±0.10 32.92±0.30 39.98 33.27 39.45 4.78 5.72 7.72 2.82 0.25 0.64
AS568-220
(AN6227-25)
3.53±0.10 34.52±0.30 41.58 34.87 41.05 4.78 5.72 7.72 2.82 0.25 0.64
AS568-221
(AN6227-26)
3.53±0.10 36.09±0.30 43.15 36.45 42.62 4.78 5.72 7.72 2.82 0.25 0.64
AS568-222
(AN6227-27)
3.53±0.10 37.69±0.38 44.75 38.05 44.22 4.78 5.72 7.72 2.82 0.25 0.64
AS568-223
(AN6230-1)
3.53±0.10 40.87±0.38 47.93 41.28 47.45 4.78 5.72 7.72 2.82 0.25 0.64
AS568-224
(AN6230-2)
3.53±0.10 44.04±0.38 51.10 44.45 50.62 4.78 5.72 7.72 2.82 0.25 0.64
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-225
(AN6230-3)
3.53±0.10 47.22±0.46 54.28 47.62 53.80 4.78 5.72 7.72 2.82 0.25 0.64
AS568-226
(AN6230-4)
3.53±0.10 50.39±0.46 57.45 50.80 56.97 4.78 5.72 7.72 2.82 0.25 0.64
AS568-227
(AN6230-5)
3.53±0.10 53.57±0.46 60.63 53.98 60.15 4.78 5.72 7.72 2.82 0.25 0.64
AS568-228
(AN6230-6)
3.53±0.10 56.74±0.51 63.80 57.15 63.32 4.78 5.72 7.72 2.82 0.25 0.64
AS568-229
(AN6230-7)
3.53±0.10 59.92±0.51 66.98 60.32 66.50 4.78 5.72 7.72 2.82 0.25 0.64
AS568-230
(AN6230-8)
3.53±0.10 63.09±0.51 70.15 63.50 69.67 4.78 5.72 7.72 2.82 0.25 0.64
AS568-231
(AN6230-9)
3.53±0.10 66.27±0.51 73.33 66.68 72.85 4.78 5.72 7.72 2.82 0.25 0.64
AS568-232
(AN6230-10)
3.53±0.10 69.44±0.61 76.50 69.85 76.02 4.78 5.72 7.72 2.82 0.25 0.64
AS568-233
(AN6230-11)
3.53±0.10 72.62±0.61 79.68 73.02 79.20 4.78 5.72 7.72 2.82 0.25 0.64
AS568-234
(AN6230-12)
3.53±0.10 75.79±0.61 82.85 76.20 82.37 4.78 5.72 7.72 2.82 0.25 0.64
AS568-235
(AN6230-13)
3.53±0.10 78.97±0.61 86.03 79.38 85.55 4.78 5.72 7.72 2.82 0.25 0.64
AS568-236
(AN6230-14)
3.53±0.10 82.14±0.61 89.20 82.55 88.72 4.78 5.72 7.72 2.82 0.25 0.64

(単位:mm)

AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-237
(AN6230-15)
3.53±0.10 85.32±0.61 92.38 85.72 91.90 4.78 5.72 7.72 2.82 0.25 0.64
AS568-238
(AN6230-16)
3.53±0.10 88.49±0.61 95.55 88.90 95.07 4.78 5.72 7.72 2.82 0.25 0.64
AS568-239
(AN6230-17)
3.53±0.10 91.67±0.71 98.73 92.08 98.25 4.78 5.72 7.72 2.82 0.25 0.64
AS568-240
(AN6230-18)
3.53±0.10 94.84±0.71 101.90 95.25 101.42 4.78 5.72 7.72 2.82 0.25 0.64
AS568-241
(AN6230-19)
3.53±0.10 98.02±0.71 105.08 98.42 104.60 4.78 5.72 7.72 2.82 0.25 0.64
AS568-242
(AN6230-20)
3.53±0.10 101.19±0.71 108.25 101.60 107.77 4.78 5.72 7.72 2.82 0.25 0.64
AS568-243
(AN6230-21)
3.53±0.10 104.37±0.71 111.43 104.78 110.95 4.78 5.72 7.72 2.82 0.25 0.64
AS568-244
(AN6230-22)
3.53±0.10 107.54±0.76 114.60 107.95 114.12 4.78 5.72 7.72 2.82 0.25 0.64
AS568-245
(AN6230-23)
3.53±0.10 110.72±0.76 117.78 111.12 117.30 4.78 5.72 7.72 2.82 0.25 0.64
AS568-246
(AN6230-24)
3.53±0.10 113.89±0.76 120.95 114.30 120.47 4.78 5.72 7.72 2.82 0.25 0.64
AS568-247
(AN6230-25)
3.53±0.10 117.07±0.76 124.13 117.48 123.65 4.78 5.72 7.72 2.82 0.25 0.64
AS568-248
(AN6230-26)
3.53±0.10 120.24±0.76 127.30 120.65 126.82 4.78 5.72 7.72 2.82 0.25 0.64
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-249
(AN6230-27)
3.53±0.10 123.42±0.89 130.48 123.82 129.99 4.78 5.72 7.72 2.82 0.25 0.64
AS568-250
(AN6230-28)
3.53±0.10 126.59±0.89 133.65 127.00 133.17 4.78 5.72 7.72 2.82 0.25 0.64
AS568-251
(AN6230-29)
3.53±0.10 129.77±0.89 136.83 130.17 136.34 4.78 5.72 7.72 2.82 0.25 0.64
AS568-252
(AN6230-30)
3.53±0.10 132.94±0.89 140.00 133.35 139.52 4.78 5.72 7.72 2.82 0.25 0.64
AS568-253
(AN6230-31)
3.53±0.10 136.12±0.89 143.18 136.52 142.69 4.78 5.72 7.72 2.82 0.25 0.64
AS568-254
(AN6230-32)
3.53±0.10 139.29±0.89 146.35 139.70 145.87 4.78 5.72 7.72 2.82 0.25 0.64
AS568-255
(AN6230-33)
3.53±0.10 142.47±0.89 149.53 142.87 149.04 4.78 5.72 7.72 2.82 0.25 0.64
AS568-256
(AN6230-34)
3.53±0.10 145.64±0.89 152.70 146.05 152.22 4.78 5.72 7.72 2.82 0.25 0.64
AS568-257
(AN6230-35)
3.53±0.10 148.82±0.89 155.88 149.22 155.39 4.78 5.72 7.72 2.82 0.25 0.64
AS568-258
(AN6230-36)
3.53±0.10 151.99±0.89 159.05 152.40 158.58 4.78 5.72 7.72 2.82 0.25 0.64
AS568-259
(AN6230-37)
3.53±0.10 158.34±1.02 165.40 158.75 164.92 4.78 5.72 7.72 2.82 0.25 0.64
AS568-260
(AN6230-38)
3.53±0.10 164.69±1.02 171.75 165.10 171.27 4.78 5.72 7.72 2.82 0.25 0.64
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-261
(AN6230-39)
3.53±0.10 171.04±1.02 178.10 171.45 177.62 4.78 5.72 7.72 2.82 0.25 0.64
AS568-262
(AN6230-40)
3.53±0.10 177.39±1.02 184.45 177.80 183.97 4.78 5.72 7.72 2.82 0.25 0.64
AS568-263
(AN6230-41)
3.53±0.10 183.74±1.14 190.80 184.15 190.32 4.78 5.72 7.72 2.82 0.25 0.64
AS568-264
(AN6230-42)
3.53±0.10 190.09±1.14 197.15 190.50 196.67 4.78 5.72 7.72 2.82 0.25 0.64
AS568-265
(AN6230-43)
3.53±0.10 196.44±1.14 203.50 196.85 203.02 4.78 5.72 7.72 2.82 0.25 0.64
AS568-266
(AN6230-44)
3.53±0.10 202.79±1.14 209.85 203.20 209.37 4.78 5.72 7.72 2.82 0.25 0.64
AS568-267
(AN6230-45)
3.53±0.10 209.14±1.27 216.20 209.55 215.72 4.78 5.72 7.72 2.82 0.25 0.64
AS568-268
(AN6230-46)
3.53±0.10 215.49±1.27 222.55 215.90 222.07 4.78 5.72 7.72 2.82 0.25 0.64
AS568-269
(AN6230-47)
3.53±0.10 221.84±1.27 228.90 222.25 228.42 4.78 5.72 7.72 2.82 0.25 0.64
AS568-270
(AN6230-48)
3.53±0.10 228.19±1.27 235.25 228.60 234.77 4.78 5.72 7.72 2.82 0.25 0.64
AS568-271
(AN6230-49)
3.53±0.10 234.54±1.40 241.60 234.95 241.12 4.78 5.72 7.72 2.82 0.25 0.64
AS568-272
(AN6230-50)
3.53±0.10 240.89±1.40 247.95 241.30 247.47 4.78 5.72 7.72 2.82 0.25 0.64
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-273
(AN6230-51)
3.53±0.10 247.24±1.40 254.30 247.65 253.82 4.78 5.72 7.72 2.82 0.25 0.64
AS568-274
(AN6230-52)
3.53±0.10 253.59±1.40 260.65 254.00 260.17 4.78 5.72 7.72 2.82 0.25 0.64
AS568-275 3.53±0.10 266.29±1.40 273.35
AS568-276 3.53±0.10 278.99±1.65 286.05
AS568-277 3.53±0.10 291.69±1.65 298.75
AS568-278 3.53±0.10 304.39±1.65 311.45
AS568-279 3.53±0.10 329.79±1.65 336.85
AS568-280 3.53±0.10 355.19±1.65 362.25
AS568-281 3.53±0.10 380.59±1.65 387.65
AS568-282 3.53±0.10 405.26±1.91 412.32
AS568-283 3.53±0.10 430.66±2.03 437.72
AS568-284 3.53±0.10 456.06±2.16 463.12

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径5.33mm − AS568規格のOリングサイズ

線径が5.33mmのAS568規格Oリングは、呼び番号AS568-309からAS568-395です。また、呼び番号AS568-325からAS568-349は、AN6227規格(旧JIS W1516規格)で呼び替えることが出来ます。

※溝部の寸法:( )内の数値は許容差

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-309 5.33±0.12 10.46±0.13 21.12
AS568-310 5.33±0.12 12.06±0.13 22.72
AS568-311 5.33±0.12 13.64±0.18 24.30
AS568-312 5.33±0.12 15.24±0.23 25.90
AS568-313 5.33±0.12 16.81±0.23 27.47
AS568-314 5.33±0.12 18.42±0.25 29.08
AS568-315 5.33±0.12 19.99±0.25 30.65
AS568-316 5.33±0.12 21.59±0.25 32.25
AS568-317 5.33±0.12 23.16±0.25 33.82
AS568-318 5.33±0.12 24.76±0.25 35.42
AS568-319 5.33±0.12 26.34±0.25 37.00
AS568-320 5.33±0.12 27.94±0.30 38.60
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-321 5.33±0.12 29.51±0.30 40.17
AS568-322 5.33±0.12 31.12±0.30 41.78
AS568-323 5.33±0.12 32.69±0.30 43.35
AS568-324 5.33±0.12 34.29±0.30 44.95
AS568-325
(AN6227-28)
5.33±0.12 37.46±0.38 48.12 38.05 47.50 7.14 8.48 10.77 4.32 0.51 0.76
AS568-326
(AN6227-29)
5.33±0.12 40.64±0.38 51.30 41.22 50.67 7.14 8.48 10.77 4.32 0.51 0.76
AS568-327
(AN6227-30)
5.33±0.12 43.82±0.38 54.48 44.40 53.85 7.14 8.48 10.77 4.32 0.51 0.76
AS568-328
(AN6227-31)
5.33±0.12 46.99±0.38 57.65 47.57 57.02 7.14 8.48 10.77 4.32 0.51 0.76
AS568-329
(AN6227-32)
5.33±0.12 50.16±0.46 60.82 50.75 60.20 7.14 8.48 10.77 4.32 0.51 0.76
AS568-330
(AN6227-33)
5.33±0.12 53.34±0.46 64.00 53.92 63.37 7.14 8.48 10.77 4.32 0.51 0.76
AS568-331
(AN6227-34)
5.33±0.12 56.52±0.46 67.18 57.10 66.55 7.14 8.48 10.77 4.32 0.51 0.76
AS568-332
(AN6227-35)
5.33±0.12 59.69±0.46 70.35 60.27 69.72 7.14 8.48 10.77 4.32 0.51 0.76
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-333
(AN6227-36)
5.33±0.12 62.86±0.51 73.52 63.45 72.90 7.14 8.48 10.77 4.32 0.51 0.76
AS568-334
(AN6227-37)
5.33±0.12 66.04±0.51 76.70 66.62 76.07 7.14 8.48 10.77 4.32 0.51 0.76
AS568-335
(AN6227-38)
5.33±0.12 69.22±0.51 79.88 69.80 79.25 7.14 8.48 10.77 4.32 0.51 0.76
AS568-336
(AN6227-39)
5.33±0.12 72.39±0.51 83.05 72.97 82.42 7.14 8.48 10.77 4.32 0.51 0.76
AS568-337
(AN6227-40)
5.33±0.12 75.56±0.61 86.22 76.12 85.57 7.14 8.48 10.77 4.32 0.51 0.76
AS568-338
(AN6227-41)
5.33±0.12 78.74±0.61 89.40 79.30 88.75 7.14 8.48 10.77 4.32 0.51 0.76
AS568-339
(AN6227-42)
5.33±0.12 81.92±0.61 92.58 82.47 91.92 7.14 8.48 10.77 4.32 0.51 0.76
AS568-340
(AN6227-43)
5.33±0.12 85.09±0.61 95.75 85.65 95.10 7.14 8.48 10.77 4.32 0.51 0.76
AS568-341
(AN6227-44)
5.33±0.12 88.26±0.61 98.92 88.82 98.27 7.14 8.48 10.77 4.32 0.51 0.76
AS568-342
(AN6227-45)
5.33±0.12 91.44±0.71 102.10 92.00 101.45 7.14 8.48 10.77 4.32 0.51 0.76
AS568-343
(AN6227-46)
5.33±0.12 94.62±0.71 105.28 95.17 104.62 7.14 8.48 10.77 4.32 0.51 0.76
AS568-344
(AN6227-47)
5.33±0.12 97.79±0.71 108.45 98.35 107.80 7.14 8.48 10.77 4.32 0.51 0.76

(単位:mm)

AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-345
(AN6227-48)
5.33±0.12 100.96±0.71 111.62 101.52 110.97 7.14 8.48 10.77 4.32 0.51 0.76
AS568-346
(AN6227-49)
5.33±0.12 104.14±0.76 114.80 104.70 114.15 7.14 8.48 10.77 4.32 0.51 0.76
AS568-347
(AN6227-50)
5.33±0.12 107.32±0.76 117.98 107.87 117.32 7.14 8.48 10.77 4.32 0.51 0.76
AS568-348
(AN6227-51)
5.33±0.12 110.49±0.76 121.15 111.05 120.50 7.14 8.48 10.77 4.32 0.51 0.76
AS568-349
(AN6227-52)
5.33±0.12 113.66±0.76 124.32 114.22 123.67 7.14 8.48 10.77 4.32 0.51 0.76
AS568-350 5.33±0.12 116.84±0.76 127.50
AS568-351 5.33±0.12 120.02±0.76 130.68
AS568-352 5.33±0.12 123.19±0.76 133.85
AS568-353 5.33±0.12 126.36±0.94 137.02
AS568-354 5.33±0.12 129.54±0.94 140.20
AS568-355 5.33±0.12 132.72±0.94 143.38
AS568-356 5.33±0.12 135.89±0.94 146.55
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-357 5.33±0.12 139.07±0.94 149.73
AS568-358 5.33±0.12 142.24±0.94 152.90
AS568-359 5.33±0.12 145.42±0.94 156.08
AS568-360 5.33±0.12 148.59±0.94 159.25
AS568-361 5.33±0.12 151.77±0.94 162.43
AS568-362 5.33±0.12 158.12±1.02 168.78
AS568-363 5.33±0.12 164.47±1.02 175.13
AS568-364 5.33±0.12 170.82±1.02 181.48
AS568-365 5.33±0.12 177.17±1.02 187.83
AS568-366 5.33±0.12 183.52±1.14 194.18
AS568-367 5.33±0.12 189.87±1.14 200.53
AS568-368 5.33±0.12 196.22±1.14 206.88
AS568-369 5.33±0.12 202.57±1.14 213.23
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-370 5.33±0.12 208.92±1.27 219.58
AS568-371 5.33±0.12 215.26±1.27 225.92
AS568-372 5.33±0.12 221.62±1.27 232.28
AS568-373 5.33±0.12 227.96±1.27 238.62
AS568-374 5.33±0.12 234.32±1.40 244.98
AS568-375 5.33±0.12 240.67±1.40 251.33
AS568-376 5.33±0.12 247.02±1.40 257.68
AS568-377 5.33±0.12 253.37±1.40 264.03
AS568-378 5.33±0.12 266.07±1.52 276.73
AS568-379 5.33±0.12 278.77±1.52 289.43
AS568-380 5.33±0.12 291.47±1.65 302.13
AS568-381 5.33±0.12 304.17±1.65 314.83
AS568-382 5.33±0.12 329.57±1.65 340.23
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-383 5.33±0.12 354.97±1.78 365.63
AS568-384 5.33±0.12 380.37±1.78 391.03
AS568-385 5.33±0.12 405.26±1.91 415.92
AS568-386 5.33±0.12 430.66±2.03 441.32
AS568-387 5.33±0.12 456.06±2.16 466.72
AS568-388 5.33±0.12 481.46±2.29 492.12
AS568-389 5.33±0.12 506.86±2.41 517.52
AS568-390 5.33±0.12 532.26±2.41 542.92
AS568-391 5.33±0.12 557.66±2.54 568.32
AS568-392 5.33±0.12 582.68±2.67 593.34
AS568-393 5.33±0.12 608.08±2.79 618.74
AS568-394 5.33±0.12 633.48±2.92 644.14
AS568-395 5.33±0.12 658.88±3.05 669.54

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径6.98mm − AS568規格のOリングサイズ

線径が6.98mmのAS568規格Oリングは、呼び番号AS568-425からAS568-475です。また、呼び番号AS568-425からAS568-460は、AN6227規格(旧JIS W1516規格)で呼び替えることが出来ます。

※溝部の寸法:( )内の数値は許容差

AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.08)

D寸法

(+0.08
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-425
(AN6227-88)
6.98±0.15 113.66±0.84 127.62 114.22 126.34 9.52 11.18 14.63 5.74 0.51 0.76
AS568-426
(AN6227-53)
6.98±0.15 116.84±0.84 130.80 117.40 129.51 9.52 11.18 14.63 5.74 0.51 0.76
AS568-427
(AN6227-54)
6.98±0.15 120.02±0.84 133.98 120.57 132.69 9.52 11.18 14.63 5.74 0.51 0.76
AS568-428
(AN6227-55)
6.98±0.15 123.19±0.84 137.15 123.75 135.86 9.52 11.18 14.63 5.74 0.51 0.76
AS568-429
(AN6227-56)
6.98±0.15 126.36±0.94 140.32 126.92 139.04 9.52 11.18 14.63 5.74 0.51 0.76
AS568-430
(AN6227-57)
6.98±0.15 129.54±0.94 143.50 130.10 142.21 9.52 11.18 14.63 5.74 0.51 0.76
AS568-431
(AN6227-58)
6.98±0.15 132.72±0.94 146.68 133.29 145.39 9.52 11.18 14.63 5.74 0.51 0.76
AS568-432
(AN6227-59)
6.98±0.15 135.89±0.94 149.85 136.45 148.56 9.52 11.18 14.63 5.74 0.51 0.76
AS568-433
(AN6227-60)
6.98±0.15 139.06±0.94 153.02 139.62 151.74 9.52 11.18 14.63 5.74 0.51 0.76
AS568-434
(AN6227-61)
6.98±0.15 142.24±0.94 156.20 142.80 154.91 9.52 11.18 14.63 5.74 0.51 0.76
AS568-435
(AN6227-62)
6.98±0.15 145.42±0.94 159.38 145.97 158.09 9.52 11.18 14.63 5.74 0.51 0.76
AS568-436
(AN6227-63)
6.98±0.15 148.59±0.94 162.55 149.15 161.26 9.52 11.18 14.63 5.74 0.51 0.76
AS568-437
(AN6227-64)
6.98±0.15 151.76±0.94 165.72 152.32 164.44 9.52 11.18 14.63 5.74 0.51 0.76
AS568規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.08)

D寸法

(+0.08
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-438
(AN6227-65)
6.98±0.15 158.12±1.02 172.08 158.67 170.79 9.52 11.18 14.63 5.74 0.51 0.76
AS568-439
(AN6227-66)
6.98±0.15 164.46±1.02 178.42 165.02 177.14 9.52 11.18 14.63 5.74 0.51 0.76
AS568-440
(AN6227-67)
6.98±0.15 170.82±1.02 184.78 171.37 183.49 9.52 11.18 14.63 5.74 0.51 0.76
AS568-441
(AN6227-68)
6.98±0.15 177.16±1.02 191.12 177.72 189.84 9.52 11.18 14.63 5.74 0.51 0.76
AS568-442
(AN6227-69)
6.98±0.15 183.52±1.14 197.48 184.07 196.19 9.52 11.18 14.63 5.74 0.51 0.76
AS568-443
(AN6227-70)
6.98±0.15 189.86±1.14 203.82 190.42 202.54 9.52 11.18 14.63 5.74 0.51 0.76
AS568-444
(AN6227-71)
6.98±0.15 196.22±1.14 210.18 196.77 208.89 9.52 11.18 14.63 5.74 0.51 0.76
AS568-445
(AN6227-72)
6.98±0.15 202.56±1.14 216.52 203.12 215.24 9.52 11.18 14.63 5.74 0.51 0.76
AS568-446
(AN6227-73)
6.98±0.15 215.26±1.40 229.22 215.82 227.94 9.52 11.18 14.63 5.74 0.51 0.76
AS568-447
(AN6227-74)
6.98±0.15 227.96±1.40 241.92 228.52 240.64 9.52 11.18 14.63 5.74 0.51 0.76
AS568-448
(AN6227-75)
6.98±0.15 240.66±1.40 254.62 241.22 253.34 9.52 11.18 14.63 5.74 0.51 0.76
AS568-449
(AN6227-76)
6.98±0.15 253.36±1.40 267.32 253.92 266.04 9.52 11.18 14.63 5.74 0.51 0.76
AS568-450
(AN6227-77)
6.98±0.15 266.06±1.52 280.02 266.62 278.78 9.52 11.18 14.63 5.74 0.51 0.76

(単位:mm)

AS568規格
(同一寸法規格)
呼び番号

Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD

d寸法

(0
-0.08)

D寸法

(+0.08
 0)

溝幅G(+0.25,0)
バックアップリング(BR)

H寸法
(±0.05)
R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-451
(AN6227-78)
6.98±0.15 278.76±1.52 292.72 279.32 291.44 9.52 11.18 14.63 5.74 0.51 0.76
AS568-452
(AN6227-79)
6.98±0.15 291.46±1.52 305.42 292.02 304.14 9.52 11.18 14.63 5.74 0.51 0.76
AS568-453
(AN6227-80)
6.98±0.15 304.16±1.52 318.12 304.72 316.84 9.52 11.18 14.63 5.74 0.51 0.76
AS568-454
(AN6227-81)
6.98±0.15 316.86±1.52 330.82 317.42 329.54 9.52 11.18 14.63 5.74 0.51 0.76
AS568-455
(AN6227-82)
6.98±0.15 329.56±1.52 343.52 330.12 342.24 9.52 11.18 14.63 5.74 0.51 0.76
AS568-456
(AN6227-83)
6.98±0.15 342.26±1.78 356.22 342.82 354.94 9.52 11.18 14.63 5.74 0.51 0.76
AS568-457
(AN6227-84)
6.98±0.15 354.96±1.78 368.92 355.52 367.64 9.52 11.18 14.63 5.74 0.51 0.76
AS568-458
(AN6227-85)
6.98±0.15 367.66±1.78 381.62 368.22 380.34 9.52 11.18 14.63 5.74 0.51 0.76
AS568-459
(AN6227-86)
6.98±0.15 380.36±1.78 394.32 380.92 393.04 9.52 11.18 14.63 5.74 0.51 0.76
AS568-460
(AN6227-87)
6.98±0.15 393.06±1.78 407.02 393.62 405.74 9.52 11.18 14.63 5.74 0.51 0.76
AS568-461 6.98±0.15 405.26±1.91 419.22
AS568-462 6.98±0.15 417.96±1.91 431.92
AS568-463 6.98±0.15 430.66±2.03 444.62
AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-464 6.98±0.15 443.36±2.16 457.32
AS568-465 6.98±0.15 456.06±2.16 470.02
AS568-466 6.98±0.15 468.76±2.16 482.72
AS568-467 6.98±0.15 481.46±2.29 495.42
AS568-468 6.98±0.15 494.16±2.29 508.12
AS568-469 6.98±0.15 506.86±2.41 520.82
AS568-470 6.98±0.15 532.46±2.41 546.42
AS568-471 6.98±0.15 557.66±2.54 571.62
AS568-472 6.98±0.15 582.68±2.67 596.64
AS568-473 6.98±0.15 608.08±2.79 622.04
AS568-474 6.98±0.15 633.48±2.92 647.44
AS568-475 6.98±0.15 658.88±3.05 672.84

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径1.42mm − AS568規格のOリングサイズ

線径が1.42mmのAS568規格Oリングは、呼び番号AS568-901ひとつです。

AS568規格
呼び番号

Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-901 1.42±0.07 4.70±0.13 7.54

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径1.63mm − AS568規格のOリングサイズ

線径が1.63mmのAS568規格Oリングは、呼び番号AS568-902とAS568-903です。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-902 1.63±0.07 6.07±0.13 9.33
AS568-903 1.63±0.07 7.64±0.13 10.90

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径1.83mm − AS568規格のOリングサイズ

線径が1.83mmのAS568規格Oリングは、呼び番号AS568-904とAS568-905です。

AS568規格
呼び番号
Oリングサイズ

Oリング溝の設計

線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-904 1.83±0.07 8.92±0.13 12.58
AS568-905 1.83±0.07 10.52±0.13 14.18

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径1.98mm − AS568規格のOリングサイズ

線径が1.98mmのAS568規格Oリングは、AS568-906ひとつです。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-906 1.98±0.07 11.89±0.15 15.85

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径2.08mm − AS568規格のOリングサイズ

線径が2.08mmのAS568規格Oリングは、呼び番号AS568-907ひとつです。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-907 2.08±0.07 13.46±0.15 17.62

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径2.21mm − AS568規格のOリングサイズ

線径が2.21mmのAS568規格Oリングは、呼び番号AS568-908ひとつです。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-908 2.21±0.07 16.36±0.18 20.78

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径2.46mm − AS568規格のOリングサイズ

線径が2.46mmのAS568規格Oリングは、呼び番号AS568-909とAS568-910です。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-909 2.46±0.07 17.93±0.20 22.85
AS568-910 2.46±0.07 19.18±0.20 24.10

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径2.95mm − AS568規格のOリングサイズ

線径が2.95mmのAS568規格Oリングは、呼び番号AS568-911からAS568-918です。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最大
AS568-911 2.95±0.10 21.92±0.23 27.82
AS568-912 2.95±0.10 23.47±0.23 29.37
AS568-913 2.95±0.10 25.04±0.25 30.94
AS568-914 2.95±0.10 26.59±0.25 32.49
AS568-916 2.95±0.10 29.74±0.30 35.64
AS568-918 2.95±0.10 34.42±0.30 40.32

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径3.00mm − AS568規格のOリングサイズ

線径が3.00mmのAS568規格Oリングは、呼び番号AS568-920からAS568-932です。

AS568規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
内径
ID
外径
OD
d寸法 D寸法 溝幅G
バックアップリング(BR)
H寸法 R寸法
BR
無し
BR
片側
BR
両側
最小 最小
AS568-920 3.00±0.10 37.46±0.36 43.46
AS568-924 3.00±0.10 43.69±0.41 49.69
AS568-928 3.00±0.10 53.09±0.46 59.09
AS568-932 3.00±0.10 59.36±0.51 65.36

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧
