Oリング AN6227規格 (サイズ表)

AN6227規格（旧JIS W 1516番シリーズ）Oリングのサイズ表です。Oリング寸法規格のAN6227規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法、装着部の面取り寸法などを掲載いたします。米国MIL規格をベースに航空機用のOリングサイズシリーズとして定められたAN6227規格は、運動用・円筒面固定用で多くの機器に使用されています。尚、全てのAN6227規格のOリングサイズは、米国SAEIによるAS568規格の中に規定されているものと全く同じで、呼び替えることが可能です。

Oリング AN6227規格の線径 (W)

線径：1.78mm 線径：2.62mm 線径：3.53mm 線径：5.33mm 線径：6.98mm

>>>Oリング寸法規格の一覧

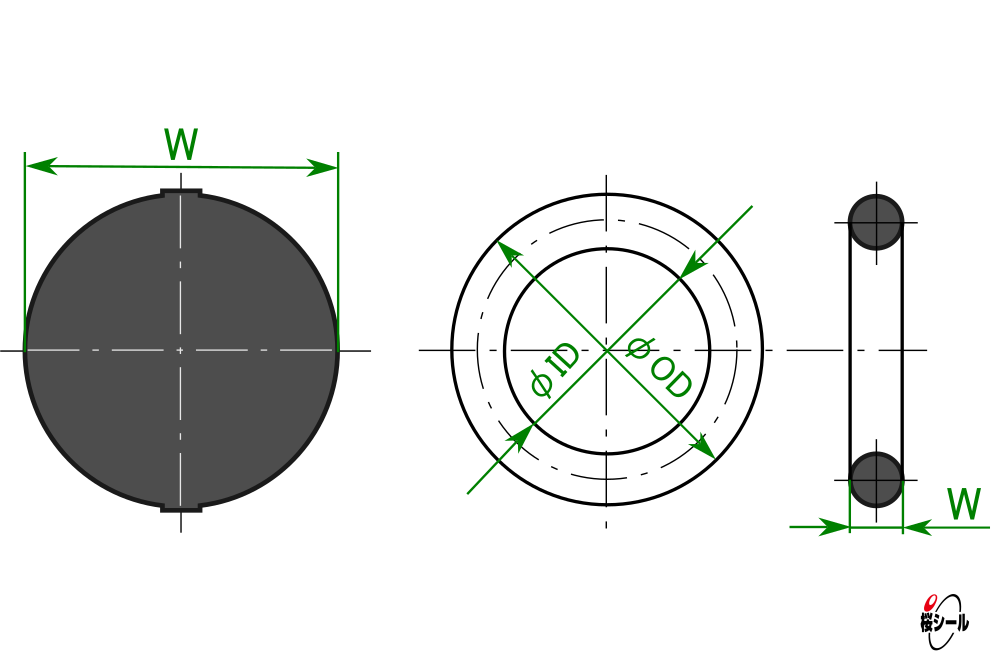

Oリング寸法 (サイズ)

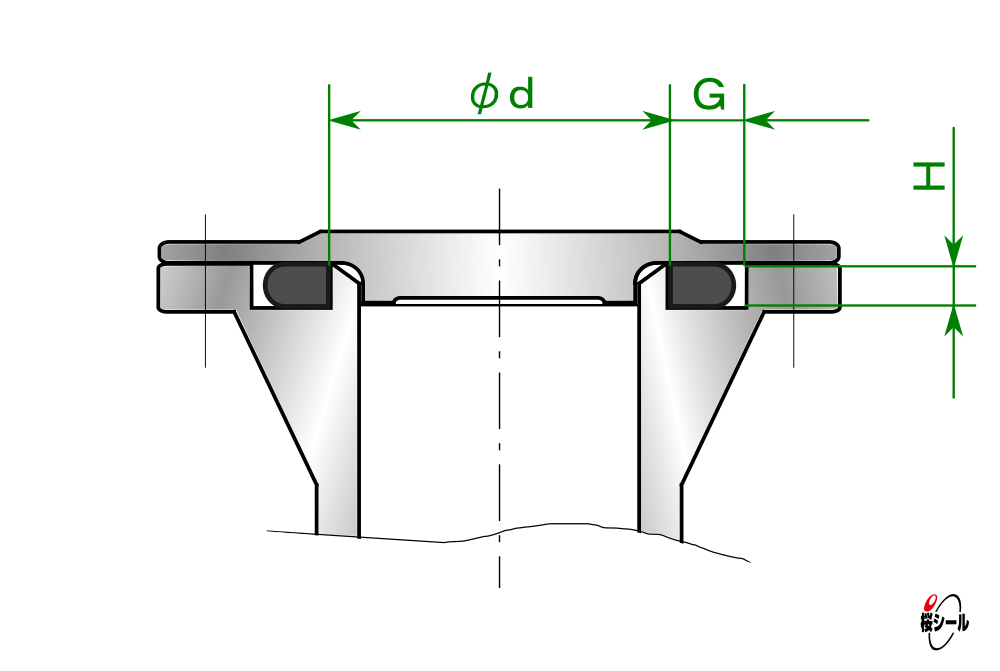

平面溝-外圧用

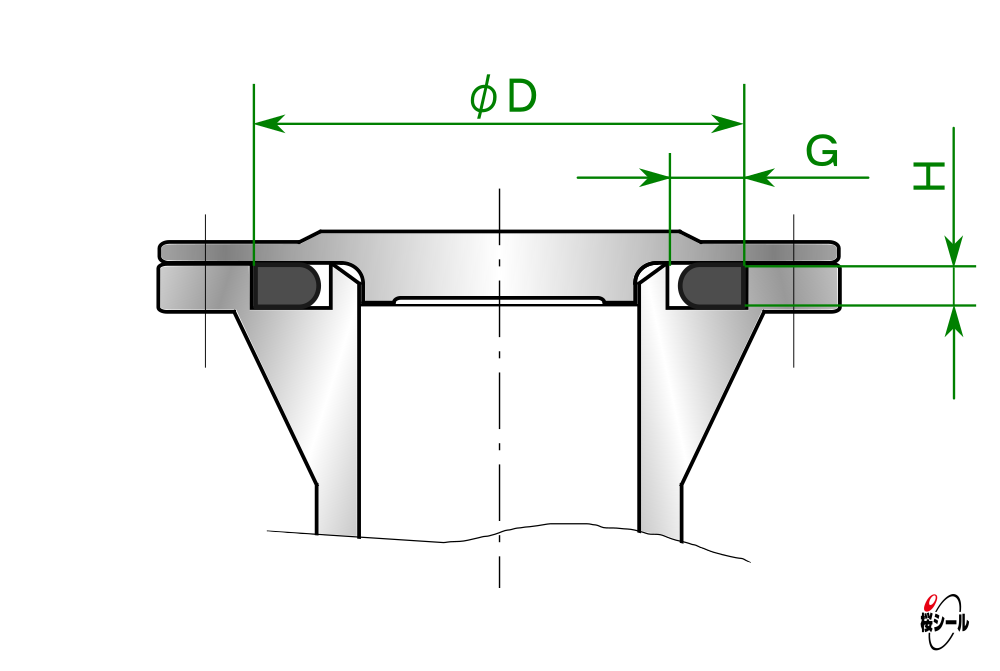

平面溝-内圧用

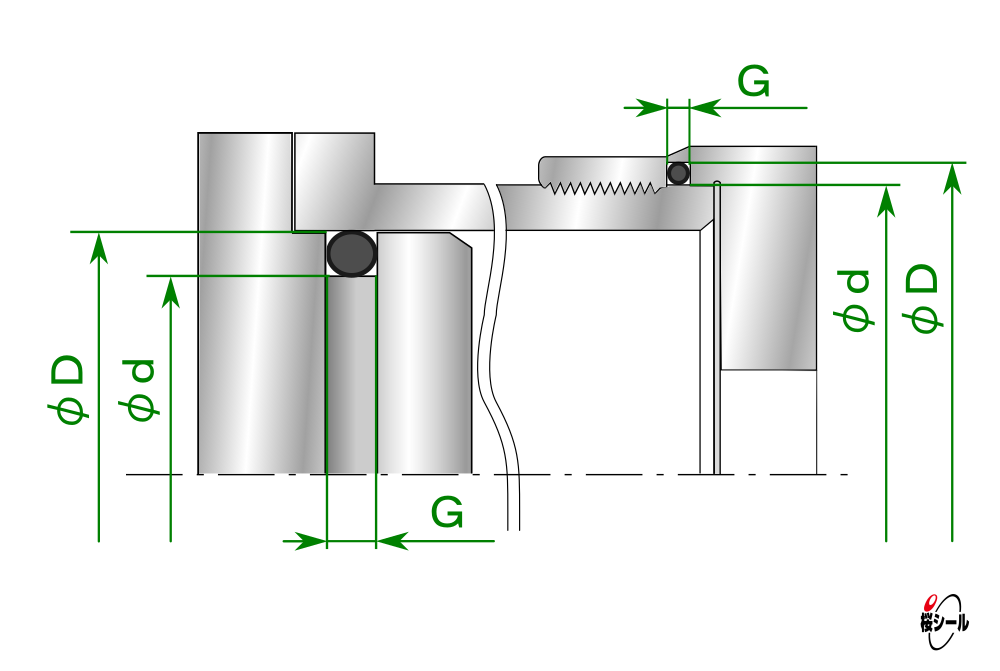

円筒面溝-運動用

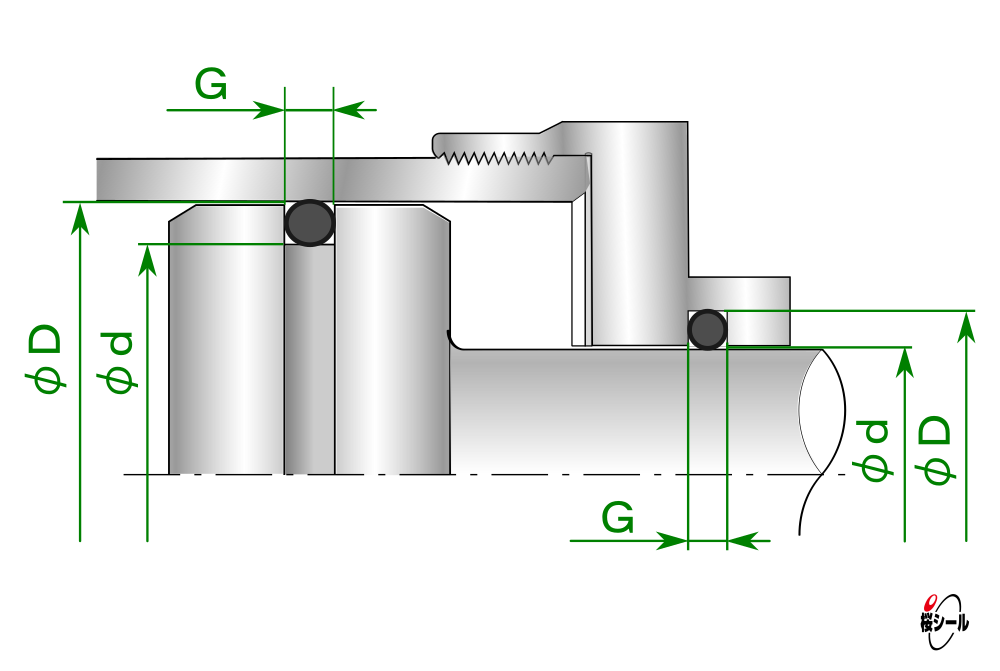

円筒面溝-固定用

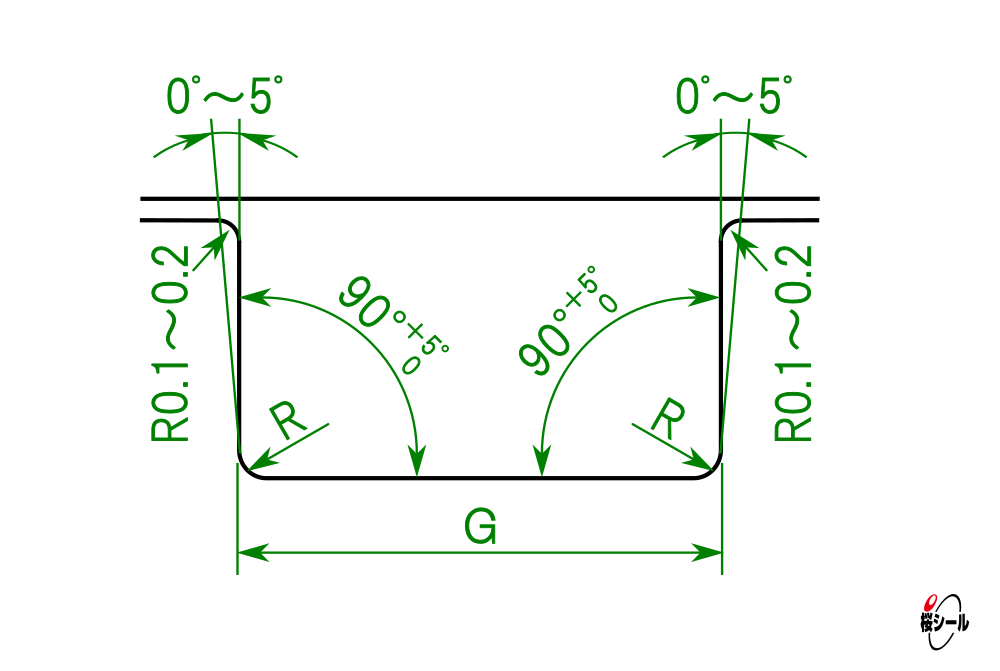

推奨溝断面

※溝寸法は参考値を含みます。

線径1.78mm − AN6227規格 (JIS W 1516) のOリングサイズ

線径が1.78mmのAN6227規格Oリングは、呼び番号AN6227-1からAN6227-7で、これらはAS568規格の呼び番号AS568-006からAS568-012に呼び替えることができます。

※溝部の寸法：（ ）内の数値は許容差

AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d
寸法

(0
-0.03)

D
寸法

(+0.03
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

 Ｈ寸法
(±0.05)		 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-1
(AS568-006)		 1.78±0.07 2.90±0.13 6.46 3.12 5.97 2.39 3.78 5.26 1.27 0.13 0.38
AN6227-2
(AS568-007)		 1.78±0.07 3.68±0.13 7.24 3.91 6.76 2.39 3.78 5.26 1.27 0.13 0.38
AN6227-3
(AS568-008)		 1.78±0.07 4.47±0.13 8.03 4.70 7.54 2.39 3.78 5.26 1.27 0.13 0.38
AN6227-4
(AS568-009)		 1.78±0.07 5.28±0.13 8.84 5.51 8.36 2.39 3.78 5.26 1.27 0.13 0.38
AN6227-5
(AS568-010)		 1.78±0.07 6.07±0.13 9.63 6.30 9.14 2.39 3.78 5.26 1.27 0.13 0.38
AN6227-6
(AS568-011)		 1.78±0.07 7.65±0.13 11.21 7.87 10.72 2.39 3.78 5.26 1.27 0.13 0.38
AN6227-7
(AS568-012)		 1.78±0.07 9.25±0.13 12.81 9.47 12.32 2.39 3.78 5.26 1.27 0.13 0.38

（単位：mm）

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径2.62mm − AN6227規格 (JIS W 1516) のOリングサイズ

線径が2.62mmのAN6227規格Oリングは、呼び番号AN6227-8からAN6227-14で、これらはAS568規格の呼び番号AS568-110からAS568-116に呼び替えることができます。

※溝部の寸法：（ ）内の数値は許容差

AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

H寸法

(±0.05)

 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-8
(AS568-110)		 2.62±0.07 9.19±0.13 14.43 9.47 14.00 3.58 4.65 6.22 2.06 0.13 0.38
AN6227-9
(AS568-111)		 2.62±0.07 10.77±0.13 16.01 11.05 15.57 3.58 4.65 6.22 2.06 0.13 0.38
AN6227-10
(AS568-112)		 2.62±0.07 12.37±0.13 17.61 12.65 17.17 3.58 4.65 6.22 2.06 0.13 0.38
AN6227-11
(AS568-113)		 2.62±0.07 13.94±0.18 19.18 14.22 18.75 3.58 4.65 6.22 2.06 0.13 0.38
AN6227-12
(AS568-114)		 2.62±0.07 15.54±0.23 20.78 15.82 20.35 3.58 4.65 6.22 2.06 0.13 0.38
AN6227-13
(AS568-115)		 2.62±0.07 17.12±0.23 22.36 17.40 21.92 3.58 4.65 6.22 2.06 0.13 0.38
AN6227-14
(AS568-116)		 2.62±0.07 18.72±0.23 23.96 19.00 23.52 3.58 4.65 6.22 2.06 0.13 0.38

（単位：mm）

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

線径3.53mm − AN6227規格 (JIS W 1516) のOリングサイズ

線径が3.53mmのAN6227規格Oリングは、呼び番号AN6227-15からAN6227-27で、これらはAS568規格の呼び番号AS568-210からAS568-222に呼び替えることができます。

※溝部の寸法：（ ）内の数値は許容差

AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

H寸法

(±0.05)

 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-15
(AS568-210)		 3.53±0.10 18.64±0.25 25.70 19.00 25.17 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-16
(AS568-211)		 3.53±0.10 20.22±0.25 27.28 20.57 26.75 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-17
(AS568-212)		 3.53±0.10 21.82±0.25 28.88 22.17 28.35 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-18
(AS568-213)		 3.53±0.10 23.39±0.25 30.45 23.75 29.92 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-19
(AS568-214)		 3.53±0.10 24.99±0.25 32.05 25.35 31.52 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-20
(AS568-215)		 3.53±0.10 26.57±0.25 33.63 26.92 33.10 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-21
(AS568-216)		 3.53±0.10 28.17±0.30 35.23 28.52 34.70 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-22
(AS568-217)		 3.53±0.10 29.74±0.30 36.80 30.10 36.27 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-23
(AS568-218)		 3.53±0.10 31.34±0.30 38.40 31.70 37.87 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-24
(AS568-219)		 3.53±0.10 32.92±0.30 39.98 33.27 39.45 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-25
(AS568-220)		 3.53±0.10 34.52±0.30 41.58 34.87 41.05 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-26
(AS568-221)		 3.53±0.10 36.09±0.30 43.15 36.45 42.62 4.78 5.72 7.72 2.82 0.25 0.64
AN6227-27
(AS568-222)		 3.53±0.10 37.69±0.38 44.75 38.05 44.22 4.78 5.72 7.72 2.82 0.25 0.64

（単位：mm）

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径5.33mm − AN6227規格 (JIS W 1516) のOリングサイズ

線径が5.33mmのAN6227規格Oリングは、呼び番号AN6227-28からAN6227-52で、これらはAS568規格の呼び番号AS568-325からAS568-349に呼び替えることができます。

※溝部の寸法：（ ）内の数値は許容差

AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

H寸法

(±0.05)

 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-28
(AS568-325)		 5.33±0.12 37.46±0.38 48.12 38.05 47.50 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-29
(AS568-326)		 5.33±0.12 40.64±0.38 51.30 41.22 50.67 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-30
(AS568-327)		 5.33±0.12 43.82±0.38 54.48 44.40 53.85 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-31
(AS568-328)		 5.33±0.12 46.99±0.38 57.65 47.57 57.02 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-32
(AS568-329)		 5.33±0.12 50.16±0.46 60.82 50.75 60.20 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-33
(AS568-330)		 5.33±0.12 53.34±0.46 64.00 53.92 63.37 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-34
(AS568-331)		 5.33±0.12 56.52±0.46 67.18 57.10 66.55 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-35
(AS568-332)		 5.33±0.12 59.69±0.46 70.35 60.27 69.72 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-36
(AS568-333)		 5.33±0.12 62.86±0.51 73.52 63.45 72.90 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-37
(AS568-334)		 5.33±0.12 66.04±0.51 76.70 66.62 76.07 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-38
(AS568-335)		 5.33±0.12 69.22±0.51 79.88 69.80 79.25 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-39
(AS568-336)		 5.33±0.12 72.39±0.51 83.05 72.97 82.42 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-40
(AS568-337)		 5.33±0.12 75.56±0.61 86.22 76.12 85.57 7.14 8.48 10.77 4.32 0.51 0.76
AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.05)

D寸法

(+0.05
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

H寸法

(±0.05)

 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-41
(AS568-338)		 5.33±0.12 78.74±0.61 89.40 79.30 88.75 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-42
(AS568-339)		 5.33±0.12 81.92±0.61 92.58 82.47 91.92 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-43
(AS568-340)		 5.33±0.12 85.09±0.61 95.75 85.65 95.10 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-44
(AS568-341)		 5.33±0.12 88.26±0.61 98.92 88.82 98.28 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-45
(AS568-342)		 5.33±0.12 91.44±0.71 102.10 92.00 101.45 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-46
(AS568-343)		 5.33±0.12 94.62±0.71 105.28 95.17 104.62 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-47
(AS568-344)		 5.33±0.12 97.79±0.71 108.45 98.35 107.80 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-48
(AS568-345)		 5.33±0.12 100.96±0.71 111.62 101.52 110.97 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-49
(AS568-346)		 5.33±0.12 104.14±0.76 114.80 104.70 114.15 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-50
(AS568-347)		 5.33±0.12 107.32±0.76 117.98 107.87 117.32 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-51
(AS568-348)		 5.33±0.12 110.49±0.76 121.15 111.05 120.50 7.14 8.48 10.77 4.32 0.51 0.76
AN6227-52
(AS568-349)		 5.33±0.12 113.66±0.76 124.32 114.22 123.67 7.14 8.48 10.77 4.32 0.51 0.76

（単位：mm）

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径6.98mm − AN6227規格 (JIS W 1516) のOリングサイズ

線径が6.98mmのAN6227規格Oリングは、呼び番号AN6227-53からAN6227-88で、これらはAS568規格の呼び番号AS568-426からAS568-460とAS568-425に呼び替えることができます。

※溝部の寸法：（ ）内の数値は許容差

AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.08)

D寸法

(+0.08
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

H寸法

(±0.05)

 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-53
(AS568-426)		 6.98±0.15 116.84±0.84 130.80 117.40 129.51 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-54
(AS568-427)		 6.98±0.15 120.02±0.84 133.98 120.57 132.69 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-55
(AS568-428)		 6.98±0.15 123.19±0.84 137.15 123.75 135.86 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-56
(AS568-429)		 6.98±0.15 126.36±0.94 140.32 126.92 139.04 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-57
(AS568-430)		 6.98±0.15 129.54±0.94 143.50 130.10 142.21 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-58
(AS568-431)		 6.98±0.15 132.72±0.94 146.68 133.29 145.39 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-59
(AS568-432)		 6.98±0.15 135.89±0.94 149.85 136.45 148.56 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-60
(AS568-433)		 6.98±0.15 139.06±0.94 153.02 139.62 151.74 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-61
(AS568-434)		 6.98±0.15 142.24±0.94 156.20 142.80 154.91 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-62
(AS568-435)		 6.98±0.15 145.42±0.94 159.38 145.97 158.09 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-63
(AS568-436)		 6.98±0.15 148.59±0.94 162.55 149.15 161.26 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-64
(AS568-437)		 6.98±0.15 151.76±0.94 165.72 152.32 164.44 9.52 11.18 14.63 5.74 0.51 0.76
AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.08)

D寸法

(+0.08
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

H寸法

(±0.05)

 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-65
(AS568-438)		 6.98±0.15 158.12±1.02 172.08 158.67 170.79 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-66
(AS568-439)		 6.98±0.15 164.46±1.02 178.42 165.02 177.14 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-67
(AS568-440)		 6.98±0.15 170.82±1.02 184.78 171.37 183.49 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-68
(AS568-441)		 6.98±0.15 177.16±1.02 191.12 177.72 189.84 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-69
(AS568-442)		 6.98±0.15 183.52±1.14 197.48 184.07 196.19 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-70
(AS568-443)		 6.98±0.15 189.86±1.14 203.82 190.42 202.54 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-71
(AS568-444)		 6.98±0.15 196.22±1.14 210.18 196.77 208.89 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-72
(AS568-445)		 6.98±0.15 202.56±1.14 216.52 203.12 215.24 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-73
(AS568-446)		 6.98±0.15 215.26±1.40 229.22 215.82 227.94 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-74
(AS568-447)		 6.98±0.15 227.96±1.40 241.92 228.52 240.64 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-75
(AS568-448)		 6.98±0.15 240.66±1.40 254.62 241.22 253.34 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-76
(AS568-449)		 6.98±0.15 253.36±1.40 267.32 253.92 266.04 9.52 11.18 14.63 5.74 0.51 0.76
AN6227規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.08)

D寸法

(+0.08
　0)

溝幅G(+0.25,0)
バックアップリング（BR）

H寸法

(±0.05)

 R寸法
BR
無し		 BR
片側		 BR
両側		 最小 最大
AN6227-77
(AS568-450)		 6.98±0.15 266.06±1.52 280.02 266.62 278.74 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-78
(AS568-451)		 6.98±0.15 278.76±1.52 292.72 279.32 291.44 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-79
(AS568-452)		 6.98±0.15 291.46±1.52 305.42 292.02 304.14 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-80
(AS568-453)		 6.98±0.15 304.16±1.52 318.12 304.72 316.84 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-81
(AS568-454)		 6.98±0.15 316.86±1.52 330.82 317.42 329.54 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-82
(AS568-455)		 6.98±0.15 329.56±1.52 343.52 330.12 342.24 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-83
(AS568-456)		 6.98±0.15 342.26±1.78 356.22 342.82 354.94 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-84
(AS568-457)		 6.98±0.15 354.96±1.78 368.92 355.52 367.64 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-85
(AS568-458)		 6.98±0.15 367.66±1.78 381.62 368.22 380.34 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-86
(AS568-459)		 6.98±0.15 380.36±1.78 394.32 380.92 393.04 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-87
(AS568-460)		 6.98±0.15 393.06±1.78 407.02 393.62 405.74 9.52 11.18 14.63 5.74 0.51 0.76
AN6227-88
(AS568-425)		 6.98±0.15 113.66±0.84 127.62 114.22 126.34 9.52 11.18 14.63 5.74 0.51 0.76

（単位：mm）

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧
