P規格(P番/Pシリーズ)Oリングのサイズ表です。Oリング寸法規格のP規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法、装着部の面取り寸法などを掲載いたします。JIS規格(JIS B2401)によって運動用・円筒面固定用・平面固定用として定められたP規格は、日本国内に於いてはG規格と並ぶ代表的なOリングのサイズシリーズです。因みに記号「P」の由来はPackingの頭文字Pであると言われています。尚、一部のP規格OリングのサイズはJASO F404規格に規定されているものと全く同じで、呼び替えることが可能です。

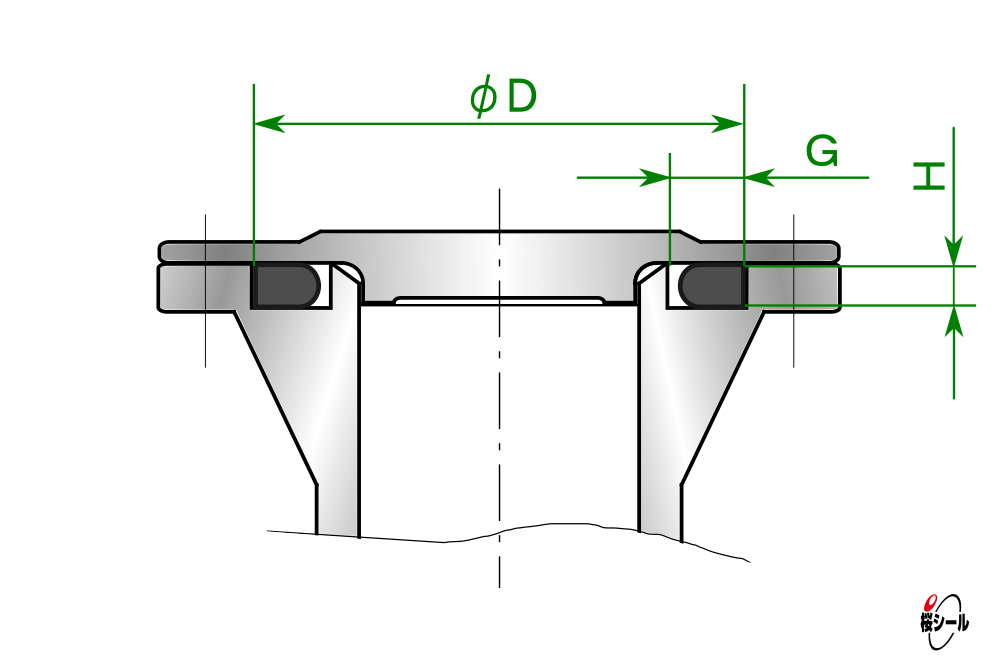

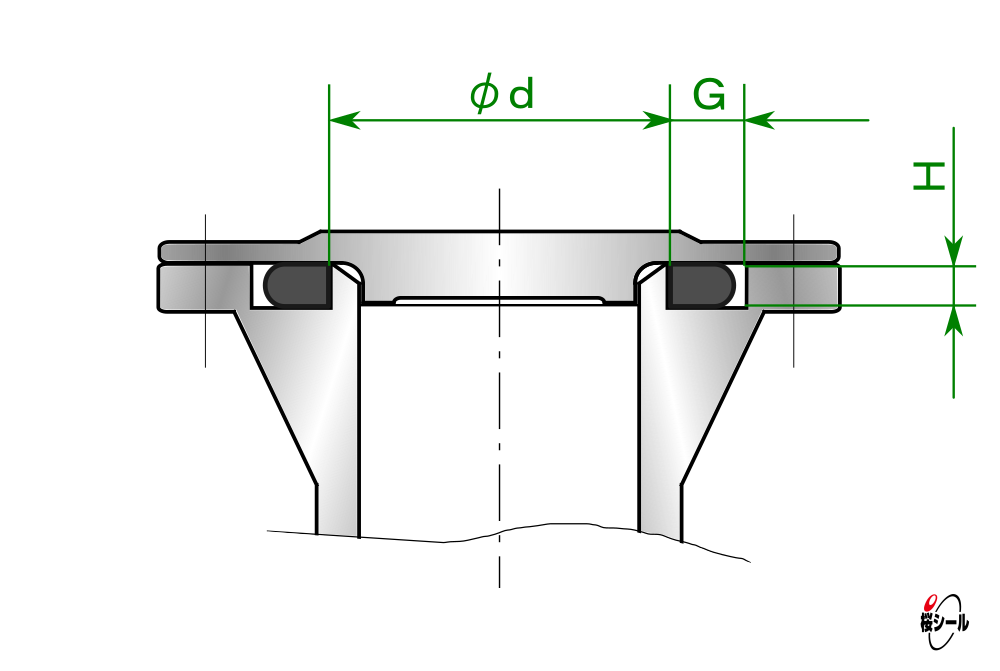

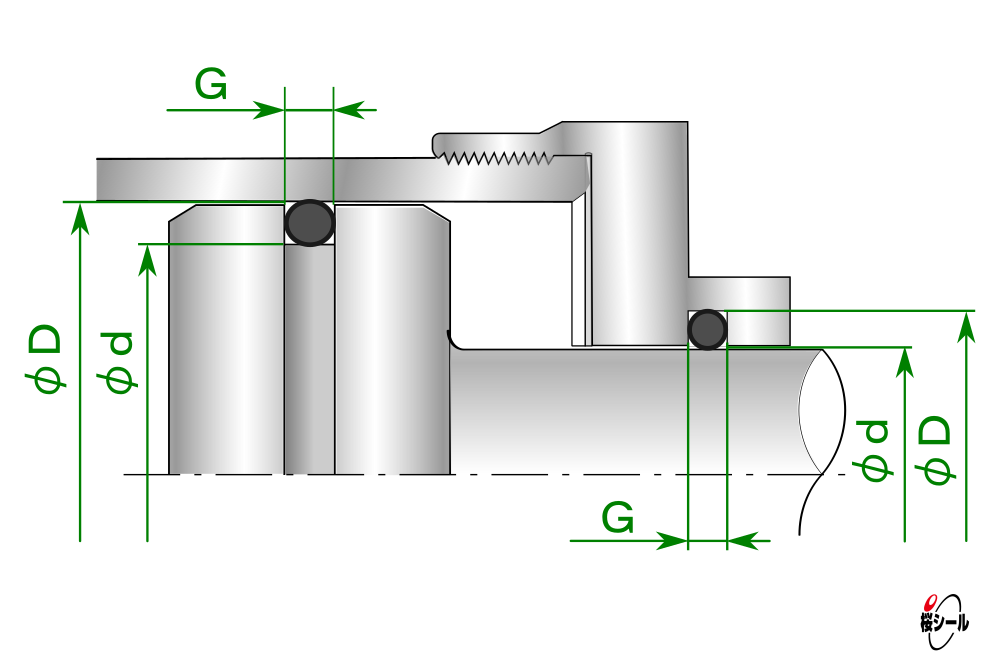

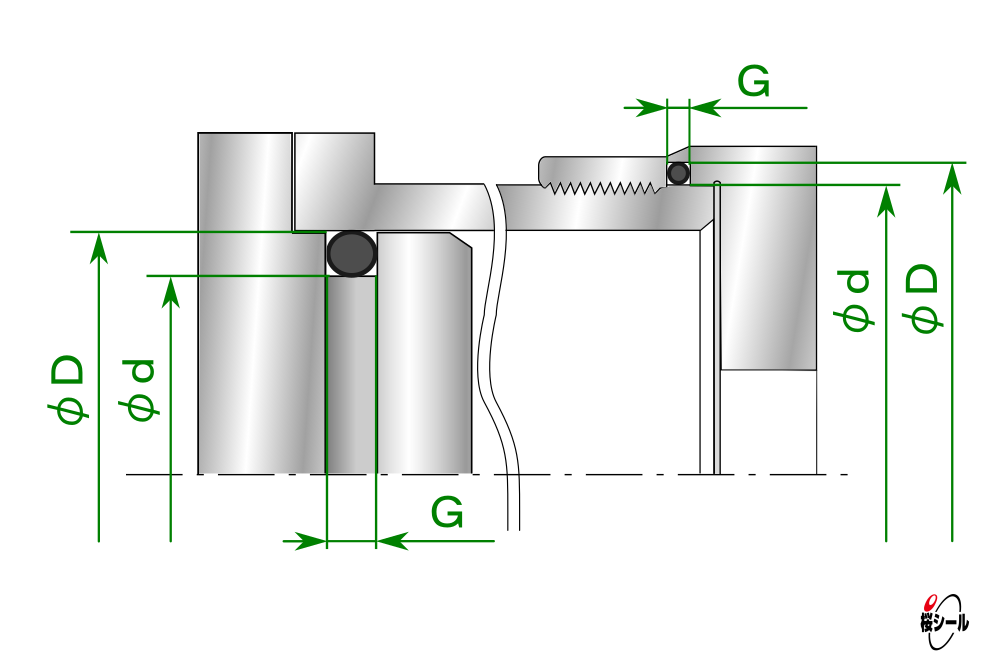

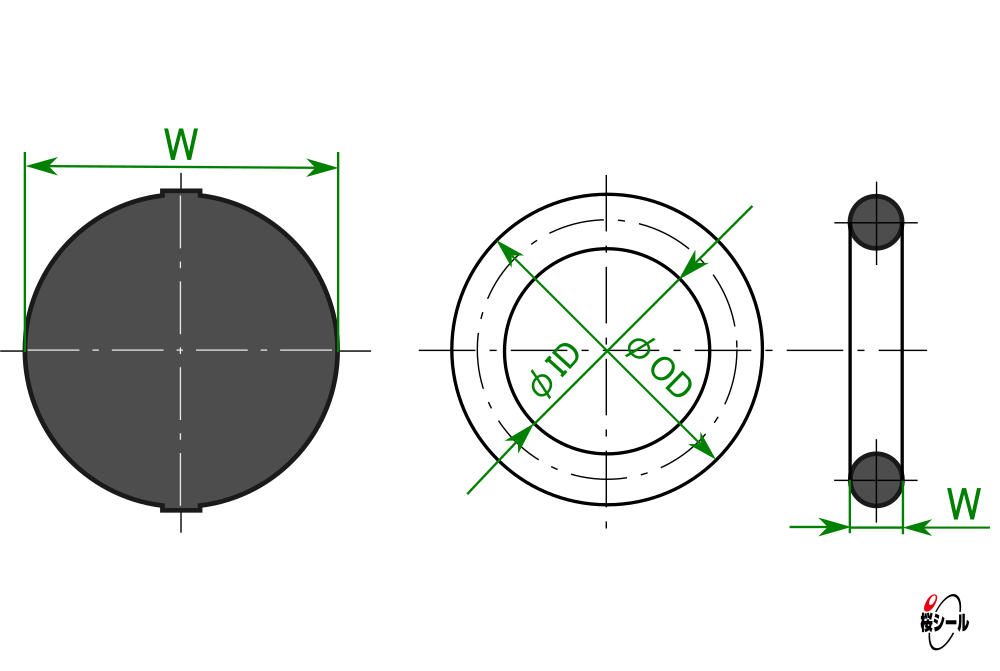

Oリング P規格の線径 (W)
>>>Oリング寸法規格の一覧
線径が1.9mmのP規格Oリングは、呼び番号P-2からP-10です。また、この線径のP規格の多くはJASO F404規格で呼び替えることが出来ます。
※溝部の寸法:( )内の数値は許容差
P規格 (同一寸法規格) 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.05 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-2 | 1.9±0.08 | 1.8±0.14 | 5.6 | 2.0 | 5.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-3(JASO-1003) | 1.9±0.08 | 2.8±0.14 | 6.6 | 3.0 | 6.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-4(JASO-1004) | 1.9±0.08 | 3.8±0.14 | 7.6 | 4.0 | 7.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-5(JASO-1005) | 1.9±0.08 | 4.8±0.15 | 8.6 | 5.0 | 8.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-6(JASO-1006) | 1.9±0.08 | 5.8±0.15 | 9.6 | 6.0 | 9.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-7(JASO-1007) | 1.9±0.08 | 6.8±0.16 | 10.6 | 7.0 | 10.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-8(JASO-1008) | 1.9±0.08 | 7.8±0.16 | 11.6 | 8.0 | 11.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-9(JASO-1009) | 1.9±0.08 | 8.8±0.17 | 12.6 | 9.0 | 12.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
P-10(JASO-1010) | 1.9±0.08 | 9.8±0.17 | 13.6 | 10.0 | 13.0※1 | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
線径が2.4mmのP規格Oリングは、呼び番号P-10AからP-22です。
※溝部の寸法:( )内の数値は許容差
P規格 (同一寸法規格) 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.06 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング(BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-10A(JASO-2010) | 2.4±0.09 | 9.8±0.17 | 14.6 | 10.0 | 14.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-11 | 2.4±0.09 | 10.8±0.18 | 15.6 | 11.0 | 15.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-11.2(JASO-2011) | 2.4±0.09 | 11.0±0.18 | 15.8 | 11.2 | 15.2 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-12 | 2.4±0.09 | 11.8±0.19 | 16.6 | 12.0 | 16.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-12.5(JASO-2012) | 2.4±0.09 | 12.3±0.19 | 17.1 | 12.5 | 16.5 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-14(JASO-2014) | 2.4±0.09 | 13.8±0.19 | 18.6 | 14.0 | 18.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-15(JASO-2015) | 2.4±0.09 | 14.8±0.20 | 19.6 | 15.0 | 19.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-16(JASO-2016) | 2.4±0.09 | 15.8±0.20 | 20.6 | 16.0 | 20.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-18(JASO-2018) | 2.4±0.09 | 17.8±0.21 | 22.6 | 18.0 | 22.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-20(JASO-2020) | 2.4±0.09 | 19.8±0.22 | 24.6 | 20.0 | 24.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-21(JASO-2021) | 2.4±0.09 | 20.8±0.23 | 25.6 | 21.0 | 25.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
P-22 | 2.4±0.09 | 21.8±0.24 | 26.6 | 22.0 | 26.0 | <0.05 | 3.2 | 4.4 | 6.0 | 1.8 | 0.4 |
線径が3.5mmのP規格Oリングは、呼び番号P-22AからP-50です。
※溝部の寸法:( )内の数値は許容差
P規格 (同一寸法規格) 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.08 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-22A | 3.5±0.10 | 21.7±0.24 | 28.7 | 22.0 | 28.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-22.4(JASO-3022) | 3.5±0.10 | 22.1±0.24 | 29.1 | 22.4 | 28.4 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-24(JASO-3024) | 3.5±0.10 | 23.7±0.24 | 30.7 | 24.0 | 30.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-25(JASO-3025) | 3.5±0.10 | 24.7±0.25 | 31.7 | 25.0 | 31.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-25.5 | 3.5±0.10 | 25.2±0.25 | 32.2 | 25.5 | 31.5 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-26(JASO-3026) | 3.5±0.10 | 25.7±0.26 | 32.7 | 26.0 | 32.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-28(JASO-3028) | 3.5±0.10 | 27.7±0.28 | 34.7 | 28.0 | 34.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-29 | 3.5±0.10 | 28.7±0.29 | 35.7 | 29.0 | 35.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-29.5 | 3.5±0.10 | 29.2±0.29 | 36.2 | 29.5 | 35.5 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-30(JASO-3030) | 3.5±0.10 | 29.7±0.29 | 36.7 | 30.0 | 36.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-31 | 3.5±0.10 | 30.7±0.30 | 37.7 | 31.0 | 37.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-31.5(JASO-3031) | 3.5±0.10 | 31.2±0.31 | 38.2 | 31.5 | 37.5 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-32 | 3.5±0.10 | 31.7±0.31 | 38.7 | 32.0 | 38.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-34(JASO-3034) | 3.5±0.10 | 33.7±0.33 | 40.7 | 34.0 | 40.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P規格 (同一寸法規格) 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.08 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-35 | 3.5±0.10 | 34.7±0.34 | 41.7 | 35.0 | 41.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-35.5(JASO-3035) | 3.5±0.10 | 35.2±0.34 | 42.2 | 35.5 | 41.5 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-36 | 3.5±0.10 | 35.7±0.34 | 42.7 | 36.0 | 42.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-38(JASO-3038) | 3.5±0.10 | 37.7±0.37 | 44.7 | 38.0 | 44.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-39(JASO-3039) | 3.5±0.10 | 38.7±0.37 | 45.7 | 39.0 | 45.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-40(JASO-3040) | 3.5±0.10 | 39.7±0.37 | 46.7 | 40.0 | 46.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-41 | 3.5±0.10 | 40.7±0.38 | 47.7 | 41.0 | 47.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-42(JASO-3042) | 3.5±0.10 | 41.7±0.39 | 48.7 | 42.0 | 48.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-44(JASO-3044) | 3.5±0.10 | 43.7±0.41 | 50.7 | 44.0 | 50.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-45(JASO-3045) | 3.5±0.10 | 44.7±0.41 | 51.7 | 45.0 | 51.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-46 | 3.5±0.10 | 45.7±0.42 | 52.7 | 46.0 | 52.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-48(JASO-3048) | 3.5±0.10 | 47.7±0.44 | 54.7 | 48.0 | 54.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-49 | 3.5±0.10 | 48.7±0.45 | 55.7 | 49.0 | 55.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
P-50(JASO-3050) | 3.5±0.10 | 49.7±0.45 | 56.7 | 50.0 | 56.0 | <0.08 | 4.7 | 6.0 | 7.8 | 2.7 | 0.8 |
線径が5.7mmのP規格Oリングは、呼び番号P-48AからP-150です。
※溝部の寸法:( )内の数値は許容差
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-48A | 5.7±0.13 | 47.6±0.44 | 59.0 | 48.0 | 58.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-50A | 5.7±0.13 | 49.6±0.45 | 61.0 | 50.0 | 60.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-52 | 5.7±0.13 | 51.6±0.47 | 63.0 | 52.0 | 62.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-53 | 5.7±0.13 | 52.6±0.48 | 64.0 | 53.0 | 63.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-55 | 5.7±0.13 | 54.6±0.49 | 66.0 | 55.0 | 65.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-56 | 5.7±0.13 | 55.6±0.50 | 67.0 | 56.0 | 66.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-58 | 5.7±0.13 | 57.6±0.52 | 69.0 | 58.0 | 68.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-60 | 5.7±0.13 | 59.6±0.53 | 71.0 | 60.0 | 70.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-62 | 5.7±0.13 | 61.6±0.55 | 73.0 | 62.0 | 72.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-63 | 5.7±0.13 | 62.6±0.56 | 74.0 | 63.0 | 73.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-65 | 5.7±0.13 | 64.6±0.57 | 76.0 | 65.0 | 75.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-67 | 5.7±0.13 | 66.6±0.59 | 78.0 | 67.0 | 77.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-70 | 5.7±0.13 | 69.6±0.61 | 81.0 | 70.0 | 80.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-71 | 5.7±0.13 | 70.6±0.62 | 82.0 | 71.0 | 81.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-75 | 5.7±0.13 | 74.6±0.65 | 86.0 | 75.0 | 85.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-80 | 5.7±0.13 | 79.6±0.69 | 91.0 | 80.0 | 90.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-85 | 5.7±0.13 | 84.6±0.73 | 96.0 | 85.0 | 95.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-90 | 5.7±0.13 | 89.6±0.77 | 101.0 | 90.0 | 100.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-95 | 5.7±0.13 | 94.6±0.81 | 106.0 | 95.0 | 105.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-100 | 5.7±0.13 | 99.6±0.84 | 111.0 | 100.0 | 110.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-102 | 5.7±0.13 | 101.6±0.85 | 113.0 | 102.0 | 112.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-105 | 5.7±0.13 | 104.6±0.87 | 116.0 | 105.0 | 115.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-110 | 5.7±0.13 | 109.6±0.91 | 121.0 | 110.0 | 120.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-112 | 5.7±0.13 | 111.6±0.92 | 123.0 | 112.0 | 122.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-115 | 5.7±0.13 | 114.6±0.94 | 126.0 | 115.0 | 125.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-120 | 5.7±0.13 | 119.6±0.98 | 131.0 | 120.0 | 130.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-125 | 5.7±0.13 | 124.6±1.01 | 136.0 | 125.0 | 135.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-130 | 5.7±0.13 | 129.6±1.05 | 141.0 | 130.0 | 140.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-132 | 5.7±0.13 | 131.6±1.06 | 143.0 | 132.0 | 142.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-135 | 5.7±0.13 | 134.6±1.09 | 146.0 | 135.0 | 145.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-140 | 5.7±0.13 | 139.6±1.12 | 151.0 | 140.0 | 150.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-145 | 5.7±0.13 | 144.6±1.16 | 156.0 | 145.0 | 155.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
P-150 | 5.7±0.13 | 149.6±1.19 | 161.0 | 150.0 | 160.0 | <0.10 | 7.5 | 9.0 | 11.5 | 4.6 | 0.8 |
線径が8.4mmのP規格Oリングは、呼び番号P-150AからP-1500です。
※溝部の寸法:( )内の数値は許容差
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-150A | 8.4±0.15 | 149.5±1.19 | 166.3 | 150.0 | 165.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-155 | 8.4±0.15 | 154.5±1.23 | 171.3 | 155.0 | 170.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-160 | 8.4±0.15 | 159.5±1.26 | 176.3 | 160.0 | 175.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-165 | 8.4±0.15 | 164.5±1.30 | 181.3 | 165.0 | 180.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-170 | 8.4±0.15 | 169.5±1.33 | 186.3 | 170.0 | 185.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-175 | 8.4±0.15 | 174.5±1.37 | 191.3 | 175.0 | 190.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-180 | 8.4±0.15 | 179.5±1.40 | 196.3 | 180.0 | 195.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-185 | 8.4±0.15 | 184.5±1.44 | 201.3 | 185.0 | 200.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-190 | 8.4±0.15 | 189.5±1.48 | 206.3 | 190.0 | 205.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-195 | 8.4±0.15 | 194.5±1.51 | 211.3 | 195.0 | 210.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-200 | 8.4±0.15 | 199.5±1.55 | 216.3 | 200.0 | 215.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-205 | 8.4±0.15 | 204.5±1.58 | 221.3 | 205.0 | 220.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-209 | 8.4±0.15 | 208.5±1.61 | 225.3 | 209.0 | 224.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G(+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-210 | 8.4±0.15 | 209.5±1.62 | 226.3 | 210.0 | 225.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-215 | 8.4±0.15 | 214.5±1.65 | 231.3 | 215.0 | 230.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-220 | 8.4±0.15 | 219.5±1.68 | 236.3 | 220.0 | 235.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-225 | 8.4±0.15 | 224.5±1.71 | 241.3 | 225.0 | 240.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-230 | 8.4±0.15 | 229.5±1.75 | 246.3 | 230.0 | 245.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-235 | 8.4±0.15 | 234.5±1.78 | 251.3 | 235.0 | 250.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-240 | 8.4±0.15 | 239.5±1.81 | 256.3 | 240.0 | 255.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-245 | 8.4±0.15 | 244.5±1.84 | 261.3 | 245.0 | 260.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-250 | 8.4±0.15 | 249.5±1.88 | 266.3 | 250.0 | 265.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-255 | 8.4±0.15 | 254.5±1.91 | 271.3 | 255.0 | 270.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-260 | 8.4±0.15 | 259.5±1.94 | 276.3 | 260.0 | 275.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-265 | 8.4±0.15 | 264.5±1.97 | 281.3 | 265.0 | 280.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-270 | 8.4±0.15 | 269.5±2.01 | 286.3 | 270.0 | 285.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G(+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-275 | 8.4±0.15 | 274.5±2.04 | 291.3 | 275.0 | 290.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-280 | 8.4±0.15 | 279.5±2.07 | 296.3 | 280.0 | 295.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-285 | 8.4±0.15 | 284.5±2.10 | 301.3 | 285.0 | 300.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-290 | 8.4±0.15 | 289.5±2.14 | 306.3 | 290.0 | 305.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-295 | 8.4±0.15 | 294.5±2.17 | 311.3 | 295.0 | 310.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-300 | 8.4±0.15 | 299.5±2.20 | 316.3 | 300.0 | 315.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-305 | 8.4±0.15 | 304.5±2.24 | 321.3 | 305.0 | 320.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-310 | 8.4±0.15 | 309.5±2.27 | 326.3 | 310.0 | 325.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-315 | 8.4±0.15 | 314.5±2.30 | 331.3 | 315.0 | 330.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-320 | 8.4±0.15 | 319.5±2.33 | 336.3 | 320.0 | 335.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-325 | 8.4±0.15 | 324.5±2.36 | 341.3 | 325.0 | 340.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-330 | 8.4±0.15 | 329.5±2.39 | 346.3 | 330.0 | 345.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-335 | 8.4±0.15 | 334.5±2.42 | 351.3 | 335.0 | 350.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
(単位:mm)
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-340 | 8.4±0.15 | 339.5±2.45 | 356.3 | 340.0 | 355.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-345 | 8.4±0.15 | 344.5±2.48 | 361.3 | 345.0 | 360.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-350 | 8.4±0.15 | 349.5±2.51 | 366.3 | 350.0 | 365.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-355 | 8.4±0.15 | 354.5±2.54 | 371.3 | 355.0 | 370.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-360 | 8.4±0.15 | 359.5±2.57 | 376.3 | 360.0 | 375.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-365 | 8.4±0.15 | 364.5±2.60 | 381.3 | 365.0 | 380.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-370 | 8.4±0.15 | 369.5±2.63 | 386.3 | 370.0 | 385.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-375 | 8.4±0.15 | 374.5±2.67 | 391.3 | 375.0 | 390.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-380 | 8.4±0.15 | 379.5±2.70 | 396.3 | 380.0 | 395.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-385 | 8.4±0.15 | 384.5±2.73 | 401.3 | 385.0 | 400.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-390 | 8.4±0.15 | 389.5±2.77 | 406.3 | 390.0 | 405.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-395 | 8.4±0.15 | 394.5±2.79 | 411.3 | 395.0 | 410.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-400 | 8.4±0.15 | 399.5±2.82 | 416.3 | 400.0 | 415.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-405 | 8.4±0.15 | 404.5±3.00 | 421.3 | 405.0 | 420.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-410 | 8.4±0.15 | 409.5±3.00 | 426.3 | 410.0 | 425.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-415 | 8.4±0.15 | 414.5±3.00 | 431.3 | 415.0 | 430.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-420 | 8.4±0.15 | 419.5±3.00 | 436.3 | 420.0 | 435.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-425 | 8.4±0.15 | 424.5±3.00 | 441.3 | 425.0 | 440.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-430 | 8.4±0.15 | 429.5±3.00 | 446.3 | 430.0 | 445.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-435 | 8.4±0.15 | 434.5±3.00 | 451.3 | 435.0 | 450.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-440 | 8.4±0.15 | 439.5±3.00 | 456.3 | 440.0 | 455.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-445 | 8.4±0.15 | 444.5±3.00 | 461.3 | 445.0 | 460.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-450 | 8.4±0.15 | 449.5±3.00 | 466.3 | 450.0 | 465.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-455 | 8.4±0.15 | 454.5±3.30 | 471.3 | 455.0 | 470.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-460 | 8.4±0.15 | 459.5±3.30 | 476.3 | 460.0 | 475.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-465 | 8.4±0.15 | 464.5±3.30 | 481.3 | 465.0 | 480.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
(単位:mm)
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-470 | 8.4±0.15 | 469.5±3.30 | 486.3 | 470.0 | 485.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-475 | 8.4±0.15 | 474.5±3.30 | 491.3 | 475.0 | 490.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-480 | 8.4±0.15 | 479.5±3.30 | 496.3 | 480.0 | 495.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-485 | 8.4±0.15 | 484.5±3.30 | 501.3 | 485.0 | 500.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-490 | 8.4±0.15 | 489.5±3.30 | 506.3 | 490.0 | 505.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-495 | 8.4±0.15 | 494.5±3.30 | 511.3 | 495.0 | 510.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-500 | 8.4±0.15 | 499.5±3.30 | 516.3 | 500.0 | 515.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-505 | 8.4±0.25 | 504.5±3.70 | 521.3 | 505.0 | 520.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-510 | 8.4±0.25 | 509.5±3.70 | 526.3 | 510.0 | 525.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-515 | 8.4±0.25 | 514.5±3.70 | 531.3 | 515.0 | 530.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-520 | 8.4±0.25 | 519.5±3.70 | 536.3 | 520.0 | 535.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-525 | 8.4±0.25 | 524.5±3.70 | 541.3 | 525.0 | 540.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-530 | 8.4±0.25 | 529.5±3.70 | 546.3 | 530.0 | 545.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-535 | 8.4±0.25 | 534.5±3.70 | 551.3 | 535.0 | 550.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-540 | 8.4±0.25 | 539.5±3.70 | 556.3 | 540.0 | 555.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-545 | 8.4±0.25 | 544.5±3.70 | 561.3 | 545.0 | 560.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-550 | 8.4±0.25 | 549.5±3.70 | 566.3 | 550.0 | 565.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-555 | 8.4±0.25 | 554.5±4.00 | 571.3 | 555.0 | 570.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-560 | 8.4±0.25 | 559.5±4.00 | 576.3 | 560.0 | 575.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-565 | 8.4±0.25 | 564.5±4.00 | 581.3 | 565.0 | 580.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-570 | 8.4±0.25 | 569.5±4.00 | 586.3 | 570.0 | 585.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-575 | 8.4±0.25 | 574.5±4.00 | 591.3 | 575.0 | 590.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-580 | 8.4±0.25 | 579.5±4.00 | 596.3 | 580.0 | 595.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-585 | 8.4±0.25 | 584.5±4.00 | 601.3 | 585.0 | 600.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-590 | 8.4±0.25 | 589.5±4.00 | 606.3 | 590.0 | 605.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-595 | 8.4±0.25 | 594.5±4.00 | 611.3 | 595.0 | 610.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-600 | 8.4±0.25 | 599.5±4.00 | 616.3 | 600.0 | 615.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
(単位:mm)
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G(+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-610 | 8.4±0.25 | 609.5±4.70 | 626.3 | 610.0 | 625.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-620 | 8.4±0.25 | 619.5±4.70 | 636.3 | 620.0 | 635.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-630 | 8.4±0.25 | 629.5±4.70 | 646.3 | 630.0 | 645.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-640 | 8.4±0.25 | 639.5±4.70 | 656.3 | 640.0 | 655.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-650 | 8.4±0.25 | 649.5±4.70 | 666.3 | 650.0 | 665.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-660 | 8.4±0.25 | 659.5±4.70 | 676.3 | 660.0 | 675.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-670 | 8.4±0.25 | 669.5±4.70 | 686.3 | 670.0 | 685.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-680 | 8.4±0.25 | 679.5±4.70 | 696.3 | 680.0 | 695.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-690 | 8.4±0.25 | 689.5±4.70 | 706.3 | 690.0 | 705.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-700 | 8.4±0.25 | 699.5±4.70 | 716.3 | 700.0 | 715.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-710 | 8.4±0.25 | 709.5±5.30 | 726.3 | 710.0 | 725.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-720 | 8.4±0.25 | 719.5±5.30 | 736.3 | 720.0 | 735.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-730 | 8.4±0.25 | 729.5±5.30 | 746.3 | 730.0 | 745.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G(+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-740 | 8.4±0.25 | 739.5±5.30 | 756.3 | 740.0 | 755.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-750 | 8.4±0.25 | 749.5±5.30 | 766.3 | 750.0 | 765.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-760 | 8.4±0.25 | 759.5±5.30 | 776.3 | 760.0 | 775.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-770 | 8.4±0.25 | 769.5±5.30 | 786.3 | 770.0 | 785.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-780 | 8.4±0.25 | 779.5±5.30 | 796.3 | 780.0 | 795.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-790 | 8.4±0.25 | 789.5±5.30 | 806.3 | 790.0 | 805.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-800 | 8.4±0.25 | 799.5±5.30 | 816.3 | 800.0 | 815.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-810 | 8.4±0.25 | 809.5±6.00 | 826.3 | 810.0 | 825.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-820 | 8.4±0.25 | 819.5±6.00 | 836.3 | 820.0 | 835.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-830 | 8.4±0.25 | 829.5±6.00 | 846.3 | 830.0 | 845.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-840 | 8.4±0.25 | 839.5±6.00 | 856.3 | 840.0 | 855.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-850 | 8.4±0.25 | 849.5±6.00 | 866.3 | 850.0 | 865.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-860 | 8.4±0.25 | 859.5±6.00 | 876.3 | 860.0 | 875.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G(+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-870 | 8.4±0.25 | 869.5±6.00 | 886.3 | 870.0 | 885.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-880 | 8.4±0.25 | 879.5±6.00 | 896.3 | 880.0 | 895.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-890 | 8.4±0.25 | 889.5±6.00 | 906.3 | 890.0 | 905.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-900 | 8.4±0.25 | 899.5±6.00 | 916.3 | 900.0 | 915.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-910 | 8.4±0.25 | 909.5±6.70 | 926.3 | 910.0 | 925.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-920 | 8.4±0.25 | 919.5±6.70 | 936.3 | 920.0 | 935.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-930 | 8.4±0.25 | 929.5±6.70 | 946.3 | 930.0 | 945.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-940 | 8.4±0.25 | 939.5±6.70 | 956.3 | 940.0 | 955.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-950 | 8.4±0.25 | 949.5±6.70 | 966.3 | 950.0 | 965.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-960 | 8.4±0.25 | 959.5±6.70 | 976.3 | 960.0 | 975.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-970 | 8.4±0.25 | 969.5±6.70 | 986.3 | 970.0 | 985.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-980 | 8.4±0.25 | 979.5±6.70 | 996.3 | 980.0 | 995.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-990 | 8.4±0.25 | 989.5±6.70 | 1006.3 | 990.0 | 1005.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
P-1000 | 8.4±0.25 | 999.5±6.70 | 1016.3 | 1000.0 | 1015.0 | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 | 1.2 |
(単位:mm)
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-1020 | 8.4±0.25 | 1019.5±7.50 | 1036.3 | 1020.0 | 1035.0 | <0.12 | 11.0 | ― | 6.9 | 1.2 | |
P-1040 | 8.4±0.25 | 1039.5±7.50 | 1056.3 | 1040.0 | 1055.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1060 | 8.4±0.25 | 1059.5±7.50 | 1076.3 | 1060.0 | 1075.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1080 | 8.4±0.25 | 1079.5±7.50 | 1096.3 | 1080.0 | 1095.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1100 | 8.4±0.25 | 1099.5±7.50 | 1116.3 | 1100.0 | 1115.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1120 | 8.4±0.25 | 1119.5±7.50 | 1136.3 | 1120.0 | 1135.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1140 | 8.4±0.25 | 1139.5±7.50 | 1156.3 | 1140.0 | 1155.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1160 | 8.4±0.25 | 1159.5±7.50 | 1176.3 | 1160.0 | 1175.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1180 | 8.4±0.25 | 1179.5±7.50 | 1196.3 | 1180.0 | 1195.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1200 | 8.4±0.25 | 1199.5±7.50 | 1216.3 | 1200.0 | 1215.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1220 | 8.4±0.25 | 1219.5±7.50 | 1236.3 | 1220.0 | 1235.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1240 | 8.4±0.25 | 1239.5±7.50 | 1256.3 | 1240.0 | 1255.0 | <0.12 | 11.0 | 6.9 | 1.2 |
P規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | d寸法 (0 | D寸法 (+0.10 | 円筒面の Dとdの 芯ずれ | 溝幅G (+0.25,0) バックアップリング (BR) | H寸法 (±0.05) | R 最大 | |||
BR 無し | BR 片側 | BR 両側 | |||||||||
P-1260 | 8.4±0.25 | 1259.5±7.50 | 1276.3 | 1260.0 | 1275.0 | <0.12 | 11.0 | ― | 6.9 | 1.2 | |
P-1280 | 8.4±0.25 | 1279.5±7.50 | 1296.3 | 1280.0 | 1295.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1300 | 8.4±0.25 | 1299.5±7.50 | 1316.3 | 1300.0 | 1315.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1320 | 8.4±0.25 | 1319.5±7.50 | 1336.3 | 1320.0 | 1335.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1340 | 8.4±0.25 | 1339.5±7.50 | 1356.3 | 1340.0 | 1355.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1360 | 8.4±0.25 | 1359.5±7.50 | 1376.3 | 1360.0 | 1375.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1380 | 8.4±0.25 | 1379.5±7.50 | 1396.3 | 1380.0 | 1395.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1400 | 8.4±0.25 | 1399.5±7.50 | 1416.3 | 1400.0 | 1415.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1420 | 8.4±0.25 | 1419.5±7.50 | 1436.3 | 1420.0 | 1435.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1440 | 8.4±0.25 | 1439.5±7.50 | 1456.3 | 1440.0 | 1455.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1460 | 8.4±0.25 | 1459.5±7.50 | 1476.3 | 1460.0 | 1475.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1480 | 8.4±0.25 | 1479.5±7.50 | 1496.3 | 1480.0 | 1495.0 | <0.12 | 11.0 | 6.9 | 1.2 | ||
P-1500 | 8.4±0.25 | 1499.5±7.50 | 1516.3 | 1500.0 | 1515.0 | <0.12 | 11.0 | 6.9 | 1.2 |
〒130-0021
東京都墨田区緑3丁目4番10号
桜シール本社ビル
