Oリング JASO F404規格 (サイズ表)

JASO F404規格(JASO番)Oリングのサイズ表です。Oリング寸法規格のJASO F404規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法装着部の面取り寸法などを掲載いたします。JASO F404規格は、公益社団法人の自動車技術会によって自動車部品用として規定されたOリングのサイズシリーズで、多くの自動車や自動二輪車に於いて運動用・円筒面固定用・平面固定用で使用されています。尚、一部のJASO F404規格OリングのサイズはP規格に規定されているものと全く同じで、呼び替えることが可能です。

Oリング JASO F404規格の線径 (W)

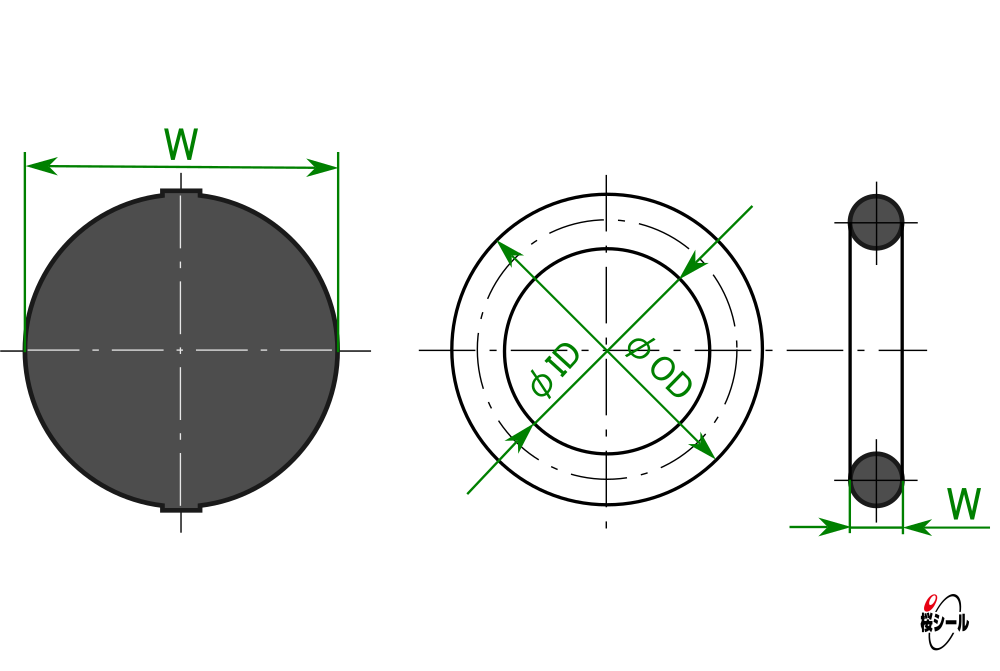

Oリング寸法 (サイズ)

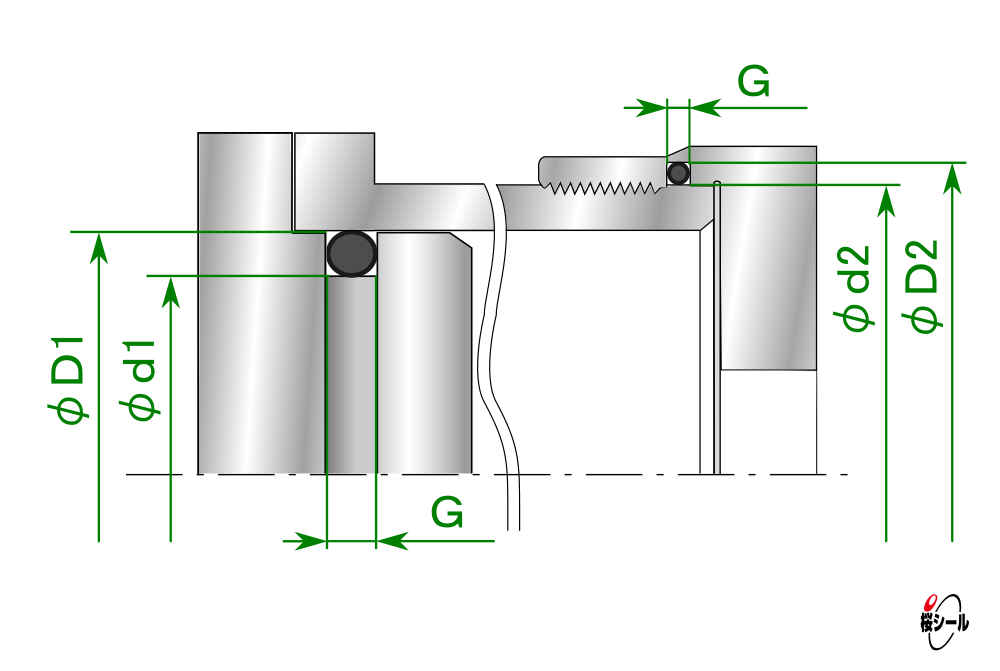

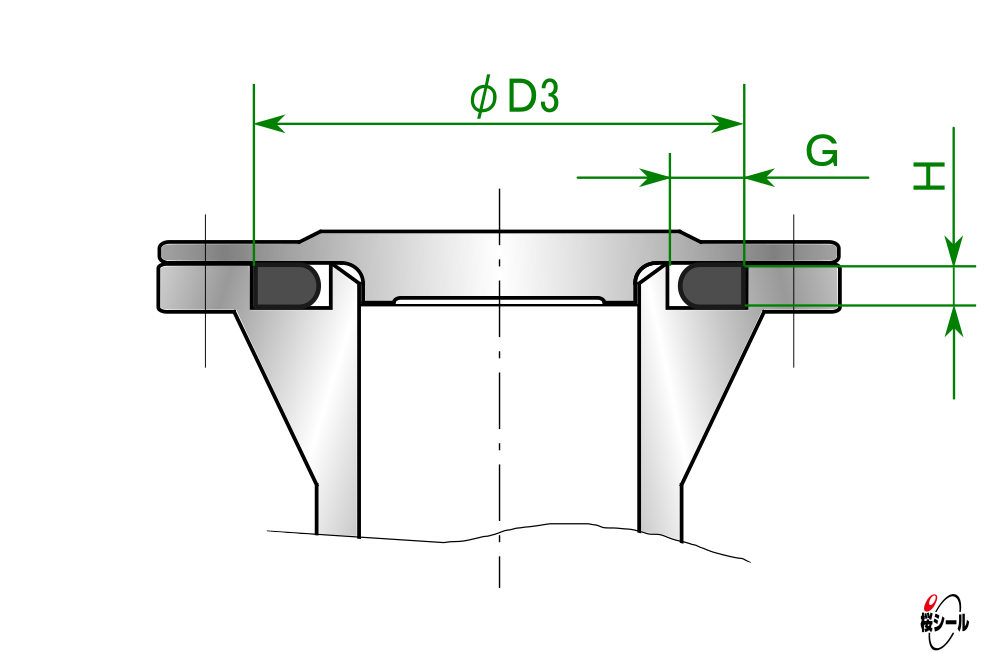

平面溝-外圧用

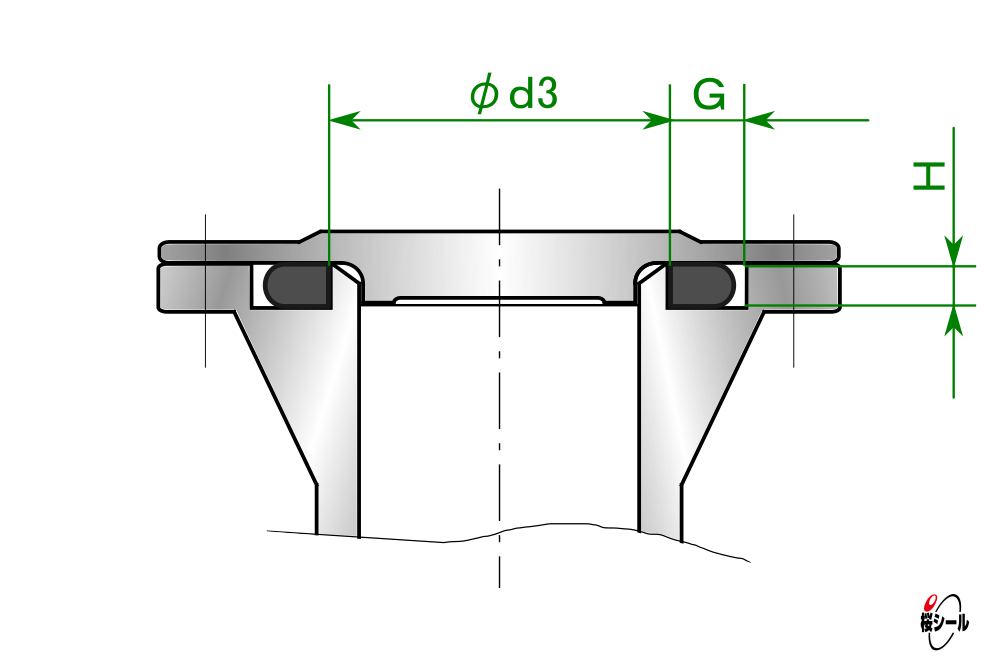

平面溝-内圧用

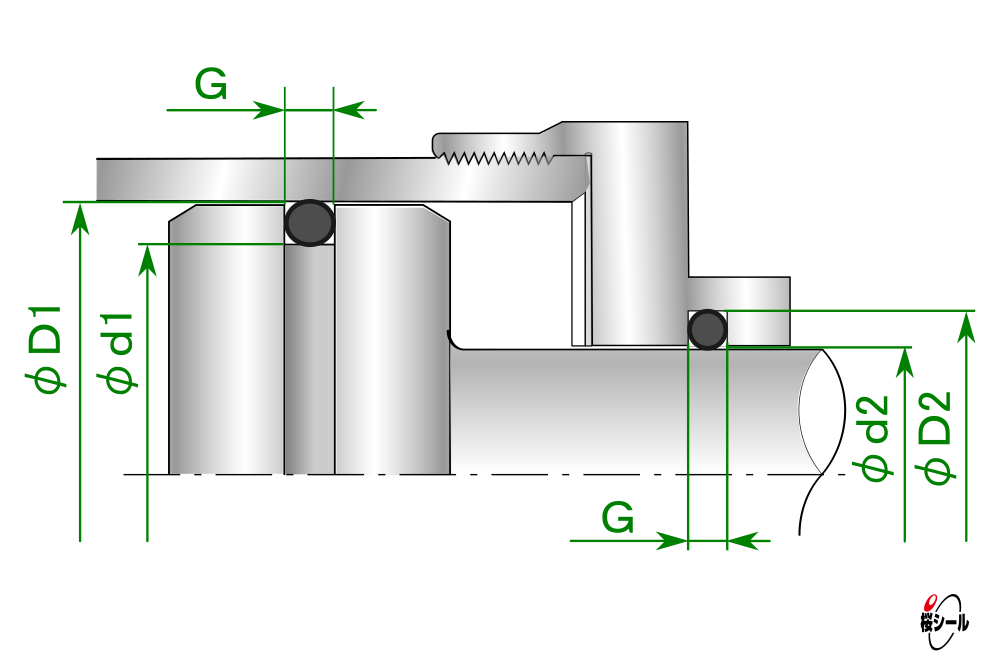

円筒面溝-運動用
円筒面溝-固定用

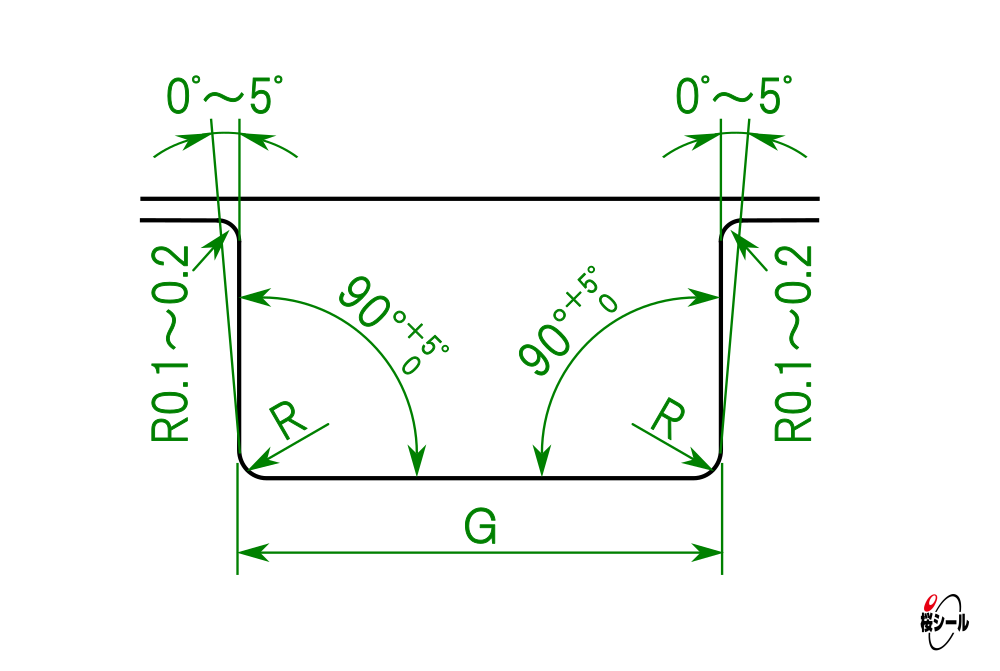

推奨溝断面

※溝寸法は参考値を含みます。

線径1.9mm − JASO F404規格のOリングサイズ

線径が1.9mmのJASOF404規格Oリングは、呼び番号JASOF404-1003からJASOF404-1035です。また、呼び番号JASOF404-1003からJASOF404-1010までは、P規格で呼び替えることができます。

※溝部の寸法:( )内の数値は許容差

JASO規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法

(±0.05)

R
最大

d1
寸法

(0
-0.05)

d2
寸法

(0
-0.05)

D1
寸法

(+0.05
 0)

D2
寸法

(+0.05
 0)

d3
寸法

(0
-0.05)

D3
寸法

(+0.05
 0)

JASO-1003(P3) 1.9±0.07 2.8±0.12 6.6 3.0 3.1 6.0 5.9 3.0 6.3 2.5 1.4 0.4
JASO-1004(P4) 1.9±0.07 3.8±0.12 7.6 4.0 4.1 7.0 6.9 4.0 7.3 2.5 1.4 0.4
JASO-1005(P5) 1.9±0.07 4.8±0.12 8.6 5.0 5.1 8.0 7.9 5.0 8.3 2.5 1.4 0.4
JASO-1006(P6) 1.9±0.07 5.8±0.12 9.6 6.0 6.1 9.0 8.9 6.0 9.3 2.5 1.4 0.4
JASO-1007(P7) 1.9±0.07 6.8±0.12 10.6 7.0 7.1 10.0 9.9 7.0 10.3 2.5 1.4 0.4
JASO-1008(P8) 1.9±0.07 7.8±0.12 11.6 8.0 8.1 11.0 10.9 8.0 11.3 2.5 1.4 0.4
JASO-1009(P9) 1.9±0.07 8.8±0.12 12.6 9.0 9.1 12.0 11.9 9.0 12.3 2.5 1.4 0.4
JASO-1010(P10) 1.9±0.07 9.8±0.12 13.6 10.0 10.1 13.0 12.9 10.0 13.3 2.5 1.4 0.4
JASO規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法

(±0.05)

R
最大

d1
寸法

(0
-0.06)

d2
寸法

(0
-0.06)

D1
寸法

(+0.06
 0)

D2
寸法

(+0.06
 0)

d3
寸法

(0
-0.06)

D3
寸法

(+0.06
 0)

JASO-1011 1.9±0.07 11.0±0.12 14.8 11.2 11.3 14.2 14.1 11.2 14.4 2.5 1.4 0.4
JASO-1012 1.9±0.07 12.3±0.12 16.1 12.5 12.6 15.5 15.4 12.5 15.7 2.5 1.4 0.4
JASO-1013 1.9±0.07 13.0±0.12 16.8 13.2 13.3 16.2 16.1 13.2 16.4 2.5 1.4 0.4
JASO-1014 1.9±0.07 13.8±0.12 17.6 14.0 14.1 17.0 16.9 14.0 17.2 2.5 1.4 0.4
JASO-1015 1.9±0.07 14.8±0.12 18.6 15.0 15.1 18.0 17.9 15.0 18.2 2.5 1.4 0.4
JASO-1016 1.9±0.07 15.8±0.12 19.6 16.0 16.1 19.0 18.9 16.0 19.2 2.5 1.4 0.4
JASO-1017 1.9±0.07 16.8±0.12 20.6 17.0 17.1 20.0 19.9 17.0 20.2 2.5 1.4 0.4
JASO-1018 1.9±0.07 17.8±0.12 21.6 18.0 18.1 21.0 20.9 18.0 21.2 2.5 1.4 0.4
JASO-1019 1.9±0.07 18.8±0.15 22.6 19.0 19.1 22.0 21.9 19.0 22.2 2.5 1.4 0.4
JASO-1020 1.9±0.07 19.8±0.15 23.6 20.0 20.1 23.0 22.9 20.0 23.2 2.5 1.4 0.4
JASO-1021 1.9±0.07 21.0±0.15 24.8 21.2 21.3 24.2 24.1 21.2 24.4 2.5 1.4 0.4
JASO規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法

(±0.05)

R
最大

d1
寸法

(0
-0.08)

d2
寸法

(0
-0.08)

D1
寸法

(+0.08
 0)

D2
寸法

(+0.08
 0)

d3
寸法

(0
-0.08)

D3
寸法

(+0.08
 0)

JASO-1022 1.9±0.07 22.1±0.15 25.9 22.4 22.5 25.4 25.3 22.4 25.5 2.5 1.4 0.4
JASO-1023 1.9±0.07 23.3±0.15 27.1 23.6 23.7 26.6 26.5 23.6 26.7 2.5 1.4 0.4
JASO-1025 1.9±0.07 24.7±0.15 28.5 25.0 25.1 28.0 27.9 25.0 28.1 2.5 1.4 0.4
JASO-1026 1.9±0.07 26.2±0.15 30.0 26.5 26.6 29.5 29.4 26.5 29.6 2.5 1.4 0.4
JASO-1028 1.9±0.07 27.7±0.15 31.5 28.0 28.1 31.0 30.9 28.0 31.1 2.5 1.4 0.4
JASO-1030 1.9±0.07 29.7±0.15 33.5 30.0 30.1 33.0 32.9 30.0 33.1 2.5 1.4 0.4
JASO-1031 1.9±0.07 31.2±0.15 35.0 31.5 31.6 34.5 34.4 31.5 34.6 2.5 1.4 0.4
JASO-1033 1.9±0.07 33.2±0.15 37.0 33.5 33.6 36.5 36.4 33.5 36.6 2.5 1.4 0.4
JASO-1035 1.9±0.07 35.2±0.15 39.0 35.5 35.6 38.5 38.4 35.5 38.6 2.5 1.4 0.4

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径2.4mm − JASO F404規格のOリングサイズ

線径が2.4mmのJASOF404規格Oリングは、呼び番号JASOF404-2010からJASOF404-2071で、一部をP規格で呼び替えることができます。

※溝部の寸法:( )内の数値は許容差

JASO規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法
(±0.05)
R
最大

d1
寸法

(0
-0.06)

d2
寸法

(0
-0.06)

D1
寸法

(+0.06
 0)

D2
寸法

(+0.06
 0)

d3
寸法

(0
-0.06)

D3
寸法

(+0.06

 0)
JASO-2010(P10A) 2.4±0.07 9.8±0.12 14.6 10.0 10.2 14.0 13.8 10.0 14.1 3.2 1.8 0.4
JASO-2011(P11.2) 2.4±0.07 11.0±0.12 15.8 11.2 11.4 15.2 15.0 11.2 15.3 3.2 1.8 0.4
JASO-2012(P12.5) 2.4±0.07 12.3±0.12 17.1 12.5 12.7 16.5 16.3 12.5 16.6 3.2 1.8 0.4
JASO-2013  2.4±0.07 13.0±0.12 17.8 13.2 13.4 17.2 17.0 13.2 17.3 3.2 1.8 0.4
JASO-2014(P14) 2.4±0.07 13.8±0.12 18.6 14.0 14.2 18.0 17.8 14.0 18.1 3.2 1.8 0.4
JASO-2015(P15) 2.4±0.07 14.8±0.12 19.6 15.0 15.2 19.0 18.8 15.0 19.1 3.2 1.8 0.4
JASO-2016(P16) 2.4±0.07 15.8±0.12 20.6 16.0 16.2 20.0 19.8 16.0 20.1 3.2 1.8 0.4
JASO-2017  2.4±0.07 16.8±0.12 21.6 17.0 17.2 21.0 20.8 17.0 21.1 3.2 1.8 0.4
JASO-2018(P18) 2.4±0.07 17.8±0.12 22.6 18.0 18.2 22.0 21.8 18.0 22.1 3.2 1.8 0.4
JASO-2019  2.4±0.07 18.8±0.15 23.6 19.0 19.2 23.0 22.8 19.0 23.1 3.2 1.8 0.4
JASO-2020(P20) 2.4±0.07 19.8±0.15 24.6 20.0 20.2 24.0 23.8 20.0 24.1 3.2 1.8 0.4
JASO-2021(P21) 2.4±0.07 20.8±0.15 25.6 21.0 21.2 25.0 24.8 21.0 25.1 3.2 1.8 0.4
JASO規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法

(±0.05)

R
最大

d1
寸法

(0
-0.08)

d2
寸法

(0
-0.08)

D1
寸法

(+0.08
 0)

D2
寸法

(+0.08
 0)

d3
寸法

(0
-0.08)

D3
寸法

(+0.08
 0)

JASO-2022 2.4±0.07 22.1±0.15 26.9 22.4 22.6 26.4 26.2 22.4 26.4 3.2 1.8 0.4
JASO-2023 2.4±0.07 23.3±0.15 28.1 23.6 23.8 27.6 27.4 23.6 27.6 3.2 1.8 0.4
JASO-2025 2.4±0.07 24.7±0.15 29.5 25.0 25.2 29.0 28.8 25.0 29.0 3.2 1.8 0.4
JASO-2026 2.4±0.07 26.2±0.15 31.0 26.5 26.7 30.5 30.5 26.5 30.5 3.2 1.8 0.4
JASO-2028 2.4±0.07 27.7±0.15 32.5 28.0 28.2 32.0 31.8 28.0 32.0 3.2 1.8 0.4
JASO-2030 2.4±0.07 29.7±0.15 34.5 30.0 30.2 34.0 33.8 30.0 34.0 3.2 1.8 0.4
JASO-2031 2.4±0.07 31.2±0.15 36.0 31.5 31.7 35.5 35.3 31.5 35.5 3.2 1.8 0.4
JASO-2033 2.4±0.07 33.2±0.15 38.0 33.5 33.7 37.5 37.3 33.5 37.5 3.2 1.8 0.4
JASO-2035 2.4±0.07 35.2±0.15 40.0 35.5 35.7 39.5 39.3 35.5 39.5 3.2 1.8 0.4
JASO-2037 2.4±0.07 37.2±0.15 42.0 37.5 37.7 41.5 41.3 37.5 41.5 3.2 1.8 0.4
JASO-2040 2.4±0.07 39.7±0.15 44.5 40.0 40.2 44.0 43.8 40.0 44.0 3.2 1.8 0.4
JASO-2042 2.4±0.07 42.2±0.25 47.0 42.5 42.7 46.5 46.3 42.5 46.5 3.2 1.8 0.4
JASO-2045 2.4±0.07 44.7±0.25 49.5 45.0 45.2 49.0 48.8 45.0 49.0 3.2 1.8 0.4
JASO-2047 2.4±0.07 47.2±0.25 52.0 47.5 47.7 51.5 51.3 47.5 51.5 3.2 1.8 0.4
JASO-2050 2.4±0.07 49.7±0.25 54.5 50.0 50.2 54.0 53.8 50.0 54.0 3.2 1.8 0.4
JASO-2053 2.4±0.07 52.6±0.25 57.4 53.0 53.2 57.0 56.8 53.0 57.0 3.2 1.8 0.4
JASO-2056 2.4±0.07 55.6±0.25 60.4 56.0 56.2 60.0 59.8 56.0 60.0 3.2 1.8 0.4
JASO規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法

(±0.05)

R
最大

d1
寸法

(0
-0.10)

d2
寸法

(0
-0.10)

D1
寸法

(+0.10
 0)

D2
寸法

(+0.10
 0)

d3
寸法

(0
-0.10)

D3
寸法

(+0.10
 0)

JASO-2060 2.4±0.07 59.6±0.25 64.4 60.0 60.2 64.0 63.8 60.0 64.0 3.2 1.8 0.4
JASO-2063  2.4±0.07 62.6±0.25 67.4 63.0 63.2 67.0 66.8 63.0 67.0 3.2 1.8 0.4
JASO-2067  2.4±0.07 66.6±0.25 71.4 67.0 67.2 71.0 70.8 67.0 71.0 3.2 1.8 0.4
JASO-2071  2.4±0.07 70.6±0.40 75.4 71.0 71.2 75.0 74.8 71.0 75.0 3.2 1.8 0.4

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径3.5mm − JASO F404規格のOリングサイズ

線径が3.5mmのJASOF404規格Oリングは、呼び番号JASOF404-3022からJASOF404-3150です。また、呼び番号JASOF404-3022からJASOF404-3050までは、P規格で呼び替えることができます。

※溝部の寸法:( )内の数値は許容差

JASO規格
(同一寸法規格)
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法

(±0.05)

R
最大

d1
寸法

(0
-0.08)

d2
寸法

(0
-0.08)

D1
寸法

(+0.08
 0)

D2
寸法

(+0.08
 0)

d3
寸法

(0
-0.08)

D3
寸法

(+0.08
 0)

JASO-3022(P22.4) 3.5±0.10 22.1±0.15 29.1 22.4 22.7 28.4 28.1 22.4 28.4 4.7 2.7 0.7
JASO-3024(P24) 3.5±0.10 23.7±0.15 30.7 24.0 24.3 30.0 29.7 24.0 30.0 4.7 2.7 0.7
JASO-3025(P25) 3.5±0.10 24.7±0.15 31.7 25.0 25.3 31.0 30.7 25.0 31.0 4.7 2.7 0.7
JASO-3026(P26)  3.5±0.10 25.7±0.15 32.7 26.0 26.3 32.0 31.7 26.0 32.0 4.7 2.7 0.7
JASO-3028(P28)  3.5±0.10 27.7±0.15 34.7 28.0 28.3 34.0 33.7 28.0 34.0 4.7 2.7 0.7
JASO-3030(P30) 3.5±0.10 29.7±0.15 36.7 30.0 30.3 36.0 35.7 30.0 36.0 4.7 2.7 0.7
JASO-3031(P31.5) 3.5±0.10 31.2±0.15 38.2 31.5 31.8 37.5 37.2 31.5 37.5 4.7 2.7 0.7
JASO-3034(P34) 3.5±0.10 33.7±0.15 40.7 34.0 34.3 40.0 39.7 34.0 40.0 4.7 2.7 0.7
JASO-3035(P35.5) 3.5±0.10 35.2±0.15 42.2 35.5 35.8 41.5 41.2 35.5 41.5 4.7 2.7 0.7
JASO-3038(P38) 3.5±0.10 37.7±0.15 44.7 38.0 38.3 44.0 43.7 38.0 44.0 4.7 2.7 0.7
JASO-3039(P39) 3.5±0.10 38.7±0.15 45.7 39.0 39.3 45.0 44.7 39.0 45.0 4.7 2.7 0.7
JASO-3040(P40) 3.5±0.10 39.7±0.15 46.7 40.0 40.3 46.0 45.7 40.0 46.0 4.7 2.7 0.7
JASO-3042(P42) 3.5±0.10 41.7±0.25 48.7 42.0 42.3 48.0 47.7 42.0 48.0 4.7 2.7 0.7
JASO-3044(P44) 3.5±0.10 43.7±0.25 50.7 44.0 44.3 50.0 49.7 44.0 50.0 4.7 2.7 0.7
JASO-3045(P45) 3.5±0.10 44.7±0.25 51.7 45.0 45.3 51.0 50.7 45.0 51.0 4.7 2.7 0.7
JASO-3048(P48) 3.5±0.10 47.7±0.25 54.7 48.0 48.3 54.0 53.7 48.0 54.0 4.7 2.7 0.7
JASO-3050(P50) 3.5±0.10 49.7±0.25 56.7 50.0 50.3 56.0 55.7 50.0 56.0 4.7 2.7 0.7
JASO規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
運動用・円筒面固定用 平面固定用

G寸法

(+0.25
 0)

H寸法

(±0.05)

R
最大

d1
寸法

(0
-0.10)

d2
寸法

(0
-0.10)

D1
寸法

(+0.10
 0)

D2
寸法

(+0.10
 0)

d3
寸法

(0
-0.10)

D3
寸法

(+0.10
 0)

JASO-3053 3.5±0.10 52.6±0.25 59.6 53.0 53.3 59.0 58.7 53.0 59.0 4.7 2.7 0.7
JASO-3056 3.5±0.10 55.6±0.25 62.6 56.0 56.3 62.0 61.7 56.0 62.0 4.7 2.7 0.7
JASO-3060 3.5±0.10 59.6±0.25 66.6 60.0 60.3 66.0 65.7 60.0 66.0 4.7 2.7 0.7
JASO-3063 3.5±0.10 62.6±0.25 69.6 63.0 63.3 69.0 68.7 63.0 69.0 4.7 2.7 0.7
JASO-3067 3.5±0.10 66.6±0.25 73.6 67.0 67.3 73.0 72.7 67.0 73.0 4.7 2.7 0.7
JASO-3071 3.5±0.10 70.6±0.40 77.6 71.0 71.3 77.0 76.7 71.0 77.0 4.7 2.7 0.7
JASO-3075 3.5±0.10 74.6±0.40 81.6 75.0 75.3 81.0 80.7 75.0 81.0 4.7 2.7 0.7
JASO-3080 3.5±0.10 79.6±0.40 86.6 80.0 80.3 86.0 85.7 80.0 86.0 4.7 2.7 0.7
JASO-3085 3.5±0.10 84.6±0.40 91.6 85.0 85.3 91.0 90.7 85.0 91.0 4.7 2.7 0.7
JASO-3090 3.5±0.10 89.6±0.40 96.6 90.0 90.3 96.0 95.7 90.0 96.0 4.7 2.7 0.7
JASO-3095 3.5±0.10 94.6±0.40 101.6 95.0 95.3 101.0 100.7 95.0 101.0 4.7 2.7 0.7
JASO-3100 3.5±0.10 99.6±0.40 106.6 100.0 100.3 106.0 105.7 100.0 106.0 4.7 2.7 0.7
JASO-3106 3.5±0.10 105.6±0.40 112.6 106.0 106.3 112.0 111.7 106.0 112.0 4.7 2.7 0.7
JASO-3112 3.5±0.10 111.6±0.40 118.6 112.0 112.3 118.0 117.7 112.0 118.0 4.7 2.7 0.7
JASO-3118 3.5±0.10 117.6±0.40 124.6 118.0 118.3 124.0 123.7 118.0 124.0 4.7 2.7 0.7
JASO-3125 3.5±0.10 124.6±0.40 131.6 125.0 125.3 131.0 130.7 125.0 131.0 4.7 2.7 0.7
JASO-3132 3.5±0.10 131.6±0.60 138.6 132.0 132.3 138.0 137.7 132.0 138.0 4.7 2.7 0.7
JASO-3140 3.5±0.10 139.6±0.60 146.6 140.0 140.3 146.0 145.7 140.0 146.0 4.7 2.7 0.7
JASO-3150 3.5±0.10 149.6±0.60 156.6 150.0 150.3 156.0 155.7 150.0 156.0 4.7 2.7 0.7

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧
