Oリング N規格 (サイズ表)

N規格（N番／Nシリーズ）Oリングのサイズ表です。Oリング寸法規格のN規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法、装着部の面取り寸法などを掲載いたします。N規格は線径が5.0mmのサイズシリーズで、元来は真空機械に向けた寸法規格として整備されました。その一部は、NW規格（KF規格）のフランジに向けたセンターリング（真空配管継手の一種）に用いられるOリングの寸法と一致します。因みに記号「N」の由来は、真空管の内径を指す「NW＝Nenn Weite（ドイツ語）」の頭文字Nです。

Oリング N規格の線径 (W)

線径：5.0mm

>>>Oリング寸法規格の一覧
>>>センターリング 真空配管継手

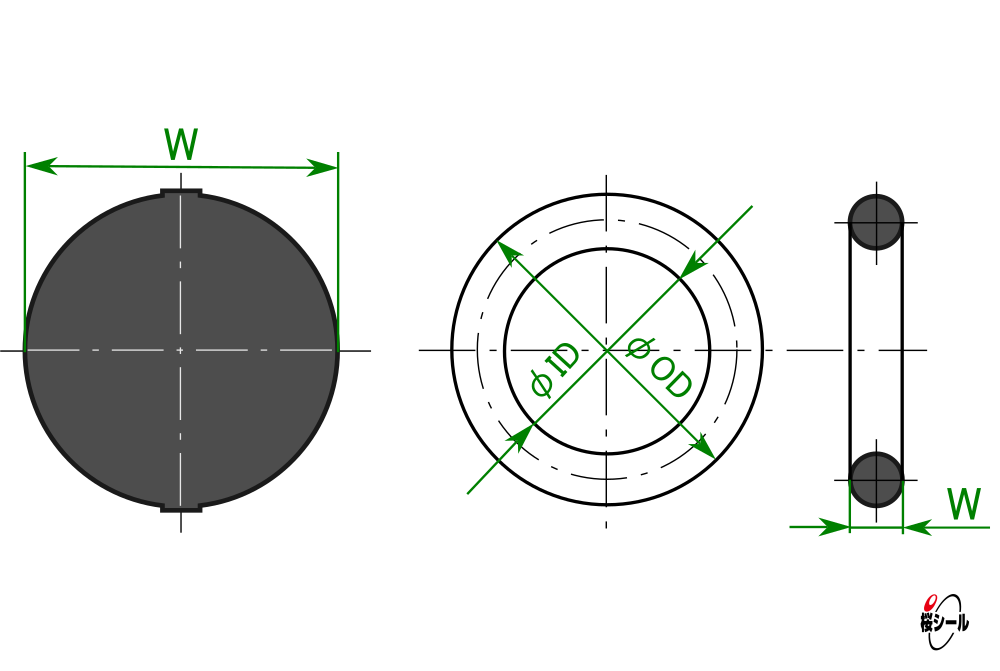

Oリング寸法 (サイズ)

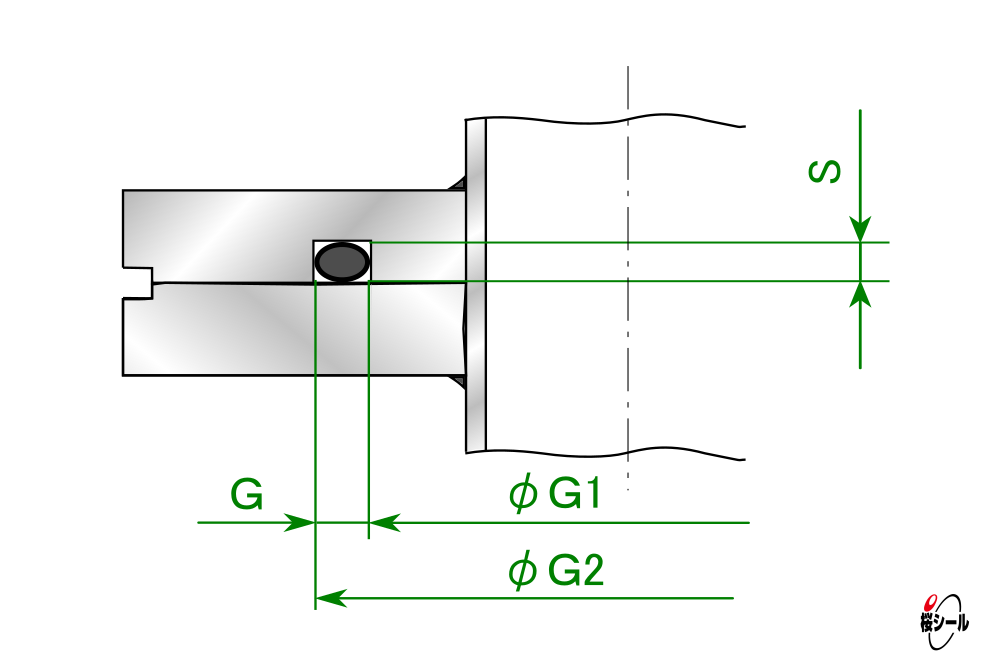

真空フランジ溝

※溝寸法は参考値を含みます。

線径5.0mm − N規格のOリングサイズ

N規格Oリングは全て線径5.0mmで、呼び番号はN-5からN-500です。

※溝部の寸法：（ ）内の数値は許容差

N規格
(同一寸法規格)
呼び番号

 Oリングサイズ Oリング溝の設計
線径
(太さ)
Ｗ		 内径
ID		 外径
OD		 G1寸法 G1の
許容差		 G2寸法

G寸法

(+0.10
　0)

S寸法

(0
-0.20)
N-5 5.0±0.13 5.0±0.20 15.0 5.5 +1.0/0 18.5 6.5 3.8
N-6 5.0±0.13 6.0±0.20 16.0 6.5 +1.0/0 19.5 6.5 3.8
N-7 5.0±0.13 7.0±0.20 17.0 7.5 +1.0/0 20.5 6.5 3.8
N-8 5.0±0.13 8.0±0.20 18.0 8.5 +1.0/0 21.5 6.5 3.8
N-9 5.0±0.13 9.0±0.20 19.0 9.5 +1.0/0 22.5 6.5 3.8
N-10 5.0±0.13 10.0±0.30 20.0 10.5 +1.0/0 23.5 6.5 3.8
N-11 5.0±0.13 11.0±0.30 21.0 11.5 +1.0/0 24.5 6.5 3.8
N-12 5.0±0.13 12.0±0.30 22.0 12.5 +1.0/0 25.5 6.5 3.8
N-13 5.0±0.13 13.0±0.30 23.0 13.5 +1.0/0 26.5 6.5 3.8
N-15(NW-10) 5.0±0.13 15.0±0.30 25.0 15.5 +1.0/0 28.5 6.5 3.8
N-16 5.0±0.13 16.0±0.30 26.0 16.5 +1.0/0 29.5 6.5 3.8
N-18(NW-16) 5.0±0.13 18.0±0.30 28.0 18.5 +1.0/0 31.5 6.5 3.8
N-20 5.0±0.13 20.0±0.45 30.0 20.5 +1.0/0 33.5 6.5 3.8
N-23 5.0±0.13 23.0±0.45 33.0 23.5 +1.0/0 36.5 6.5 3.8
N-25 5.0±0.13 25.0±0.45 35.0 25.5 +1.0/0 38.5 6.5 3.8
N-28(NW-25) 5.0±0.13 28.0±0.45 38.0 28.5 +1.0/0 41.5 6.5 3.8
N規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
Ｗ		 内径
ID		 外径
OD		 G1寸法 G1の
許容差		 G2寸法

G寸法

(+0.10
　0)

S寸法

(0
-0.20)
N-30 5.0±0.13 30.0±0.55 40.0 30.5 +1.0/0 43.5 6.5 3.8
N-32 5.0±0.13 32.0±0.55 42.0 32.5 +1.0/0 45.5 6.5 3.8
N-33 5.0±0.13 33.0±0.55 43.0 33.5 +1.0/0 46.5 6.5 3.8
N-35 5.0±0.13 35.0±0.55 45.0 35.5 +1.0/0 48.5 6.5 3.8
N-38 5.0±0.13 38.0±0.55 48.0 38.5 +1.0/0 51.5 6.5 3.8
N-40 5.0±0.13 40.0±0.70 50.0 40.5 +1.0/0 53.5 6.5 3.8
N-42(NW-40) 5.0±0.13 42.0±0.70 52.0 42.5 +1.0/0 55.5 6.5 3.8
N-43 5.0±0.13 43.0±0.70 53.0 43.5 +1.0/0 56.5 6.5 3.8
N-45 5.0±0.13 45.0±0.70 55.0 45.5 +1.0/0 58.5 6.5 3.8
N-48 5.0±0.13 48.0±0.70 58.0 48.5 +1.0/0 61.5 6.5 3.8
N-50 5.0±0.13 50.0±1.00 60.0 51.0 +1.0/0 64.0 6.5 3.8
N-55(NW-50) 5.0±0.13 55.0±1.00 65.0 56.0 +1.0/0 69.0 6.5 3.8
N-60 5.0±0.13 60.0±1.00 70.0 61.0 +1.0/0 74.0 6.5 3.8
N-65 5.0±0.13 65.0±1.00 75.0 66.0 +1.0/0 79.0 6.5 3.8
N-70 5.0±0.13 70.0±1.00 80.0 71.0 +1.0/0 84.0 6.5 3.8
N-75(NW-63) 5.0±0.13 75.0±1.30 85.0 76.0 +1.0/0 89.0 6.5 3.8
N-80 5.0±0.13 80.0±1.30 90.0 81.0 +1.0/0 94.0 6.5 3.8
N-85 5.0±0.13 85.0±1.30 95.0 86.0 +1.0/0 99.0 6.5 3.8
N-88(NW-80) 5.0±0.13 88.0±1.30 98.0 89.0 +1.0/0 102.0 6.5 3.8
N-90 5.0±0.13 90.0±1.30 100.0 91.0 +1.0/0 104.0 6.5 3.8
N-95 5.0±0.13 95.0±1.30 105.0 96.0 +1.0/0 109.0 6.5 3.8

(単位：mm)

N規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
Ｗ		 内径
ID		 外径
OD		 G1寸法 G1の
許容差		 G2寸法

G寸法

(+0.10
　0)

S寸法

(0
-0.20)
N-100 5.0±0.13 100.0±1.60 110.0 101.5 +1.0/0 114.5 6.5 3.8
N-105 5.0±0.13 105.0±1.60 115.0 106.5 +1.0/0 119.5 6.5 3.8
N-108(NW-100) 5.0±0.13 108.0±1.60 118.0 109.5 +1.0/0 122.5 6.5 3.8
N-110 5.0±0.13 110.0±1.60 120.0 111.5 +1.0/0 124.5 6.5 3.8
N-115 5.0±0.13 115.0±1.60 125.0 116.5 +1.0/0 129.5 6.5 3.8
N-120 5.0±0.13 120.0±1.60 130.0 121.5 +1.0/0 134.5 6.5 3.8
N-125 5.0±0.13 125.0±1.60 135.0 126.5 +1.0/0 139.5 6.5 3.8
N-130 5.0±0.13 130.0±1.60 140.0 131.5 +1.0/0 144.5 6.5 3.8
N-132(NW-125) 5.0±0.13 132.0±1.60 142.0 133.5 +1.0/0 146.5 6.5 3.8
N-135 5.0±0.13 135.0±1.60 145.0 136.5 +1.0/0 149.5 6.5 3.8
N-140 5.0±0.13 140.0±1.60 150.0 141.5 +1.0/0 154.5 6.5 3.8
N-145 5.0±0.13 145.0±1.60 155.0 146.5 +1.0/0 159.5 6.5 3.8
N-150 5.0±0.13 150.0±1.90 160.0 152.0 +1.0/0 165.0 6.5 3.8
N-155 5.0±0.13 155.0±1.90 165.0 157.0 +1.0/0 170.0 6.5 3.8
N-158(NW-160) 5.0±0.13 158.0±1.90 168.0 160.0 +1.0/0 173.0 6.5 3.8
N-160 5.0±0.13 160.0±1.90 170.0 162.0 +1.0/0 175.0 6.5 3.8
N-165 5.0±0.13 165.0±1.90 175.0 167.0 +1.0/0 180.0 6.5 3.8
N-170 5.0±0.13 170.0±1.90 180.0 172.0 +1.0/0 185.0 6.5 3.8
N-175 5.0±0.13 175.0±1.90 185.0 177.0 +1.0/0 190.0 6.5 3.8
N-180 5.0±0.13 180.0±1.90 190.0 182.0 +1.0/0 195.0 6.5 3.8
N-185 5.0±0.13 185.0±1.90 195.0 187.0 +1.0/0 200.0 6.5 3.8
N-190 5.0±0.13 190.0±1.90 200.0 192.0 +1.0/0 205.0 6.5 3.8
N-195 5.0±0.13 195.0±1.90 205.0 197.0 +1.0/0 210.0 6.5 3.8

(単位：mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

N規格
(同一寸法規格)
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
Ｗ		 内径
ID		 外径
OD		 G1寸法 G1の
許容差		 G2寸法

G寸法

(+0.10
　0)

S寸法

(0
-0.20)
N-200 5.0±0.13 200.0±2.30 210.0 202.5 +1.0/0 215.5 6.5 3.8
N-205 5.0±0.13 205.0±2.30 215.0 207.5 +1.0/0 220.5 6.5 3.8
N-210 5.0±0.13 210.0±2.30 220.0 212.5 +1.0/0 225.5 6.5 3.8
N-215 5.0±0.13 215.0±2.30 225.0 217.5 +1.0/0 230.5 6.5 3.8
N-218(NW-200) 5.0±0.13 218.0±2.30 228.0 220.5 +1.0/0 233.5 6.5 3.8
N-220 5.0±0.13 220.0±2.30 230.0 222.5 +1.0/0 235.5 6.5 3.8
N-225 5.0±0.13 225.0±2.30 235.0 227.5 +1.0/0 240.5 6.5 3.8
N-230 5.0±0.13 230.0±2.30 240.0 232.5 +1.0/0 245.5 6.5 3.8
N-235 5.0±0.13 235.0±2.30 245.0 237.5 +1.0/0 250.5 6.5 3.8
N-240 5.0±0.13 240.0±2.30 250.0 242.5 +1.0/0 255.5 6.5 3.8
N-245 5.0±0.13 245.0±2.30 255.0 247.5 +1.0/0 260.5 6.5 3.8
N-250 5.0±0.13 250.0±2.70 260.0 252.5 +1.0/0 265.5 6.5 3.8
N-255 5.0±0.13 255.0±2.70 265.0 257.5 +1.0/0 270.5 6.5 3.8
N-260 5.0±0.13 260.0±2.70 270.0 262.5 +1.0/0 275.5 6.5 3.8
N-265(NW-250) 5.0±0.13 265.0±2.70 275.0 267.5 +1.0/0 280.5 6.5 3.8
N-270 5.0±0.13 270.0±2.70 280.0 272.5 +1.0/0 285.5 6.5 3.8
N-275 5.0±0.13 275.0±2.70 285.0 277.5 +1.0/0 290.5 6.5 3.8
N-280 5.0±0.13 280.0±2.70 290.0 282.5 +1.0/0 295.5 6.5 3.8
N-285 5.0±0.13 285.0±2.70 295.0 287.5 +1.0/0 300.5 6.5 3.8
N-290 5.0±0.13 290.0±2.70 300.0 292.5 +1.0/0 305.5 6.5 3.8
N-295 5.0±0.13 295.0±2.70 305.0 297.5 +1.0/0 310.5 6.5 3.8
N規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
Ｗ		 内径
ID		 外径
OD		 G1寸法 G1の
許容差		 G2寸法

G寸法

(+0.10
　0)

S寸法

(0
-0.20)
N-300 5.0±0.13 300.0±3.20 310.0 303.0 +1.5/0 316.0 6.5 3.8
N-310 5.0±0.13 310.0±3.20 320.0 313.0 +1.5/0 326.0 6.5 3.8
N-320 5.0±0.13 320.0±3.20 330.0 323.0 +1.5/0 336.0 6.5 3.8
N-330 5.0±0.13 330.0±3.20 340.0 333.0 +1.5/0 346.0 6.5 3.8
N-340 5.0±0.13 340.0±3.20 350.0 343.0 +1.5/0 356.0 6.5 3.8
N-350 5.0±0.13 350.0±3.70 360.0 353.0 +1.5/0 366.0 6.5 3.8
N-360 5.0±0.13 360.0±3.70 370.0 363.0 +1.5/0 376.0 6.5 3.8
N-370 5.0±0.13 370.0±3.70 380.0 373.0 +1.5/0 386.0 6.5 3.8
N-380 5.0±0.13 380.0±3.70 390.0 383.0 +1.5/0 396.0 6.5 3.8
N-390 5.0±0.13 390.0±3.70 400.0 393.0 +1.5/0 406.0 6.5 3.8
N-400 5.0±0.13 400.0±4.20 410.0 404.0 +1.5/0 417.0 6.5 3.8
N-410 5.0±0.13 410.0±4.20 420.0 414.0 +1.5/0 427.0 6.5 3.8
N-420 5.0±0.13 420.0±4.20 430.0 424.0 +1.5/0 437.0 6.5 3.8
N-430 5.0±0.13 430.0±4.20 440.0 434.0 +1.5/0 447.0 6.5 3.8
N-440 5.0±0.13 440.0±4.20 450.0 444.0 +1.5/0 457.0 6.5 3.8
N-450 5.0±0.13 450.0±4.80 460.0 454.0 +1.5/0 467.0 6.5 3.8
N-460 5.0±0.13 460.0±4.80 470.0 464.0 +1.5/0 477.0 6.5 3.8
N-470 5.0±0.13 470.0±4.80 480.0 474.0 +1.5/0 487.0 6.5 3.8
N-480 5.0±0.13 480.0±4.80 490.0 484.0 +1.5/0 497.0 6.5 3.8
N-490 5.0±0.13 490.0±4.80 500.0 494.0 +1.5/0 507.0 6.5 3.8
N-500 5.0±0.13 500.0±4.80 510.0 504.0 +1.5/0 517.0 6.5 3.8

(単位：mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧
>>>センターリング 真空配管継手
