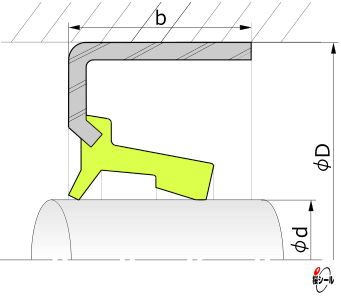

HMA型(形式)は、トヨタグループに於いて主要企業の一角を担うジェイテクト社の関連会社、光洋シーリングテクノ社(KOYO)の掲げる代表的なオイルシール型式(形状の規格)のひとつです。JASO規格ではPMに分類されます。バネ(スプリング)なしで補助リップが付いている構造で、外周が金属であることから、同系統の型式で外周がゴム材質に覆われているMHA型よりも、はめあい面との保持力が向上します。尚、記号HMAの内訳は、「HM=オイルシール形式記号:外周金属」、「無記号=ばね記号:バネなし」、そして「A=リップ形式記号:補助リップ付き」です。
桜シール社のオイルシール型式では、HMA型(形式)に相当する規格はXV型です。但し、基幹製品であるOリングのように多彩な寸法に対応した金型は保有していません。一定以上の生産量が見込まれるものや、リップ部などの材質に桜シール社が最も得意とするフッ素ゴム(FKM)、若しくはパーフロロエラストマー(FFKM/パーフロ)をはじめとする高機能ゴム材質などを用いるもの、或いは設計から行うような特殊形状のものなどを中心に、オイルシール金型の増面を行っております。少量多品種の汎用オイルシールといった需要に対しては、ジェイテクト社(光洋シーリングテクノ社)などの製品をお薦めし、また販売させて頂きます。
>>>オイルシール 製品情報
>>>オイルシール 技術資料
オイルシール HMA型(形式)の寸法表
呼び番号 | 規格寸法 (単位: mm) | ゴム材料区分 | |||||
---|---|---|---|---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | ゴム材料 | ||||
ニトリルゴム (NBR) | フッ素ゴム (FKM) | シリコンゴム (VMQ) | アクリルゴム (ACM) | ||||
HMA 12 16 3 | 12 | 16 | 3 | N(ニトリル) | - | - | - |
HMA 13 20 5 | 13 | 20 | 5 | N(ニトリル) | - | - | - |
HMA 14 20 3 | 14 | 20 | 3 | N(ニトリル) | - | - | - |
HMA 15 20 5 | 15 | 20 | 5 | N(ニトリル) | - | - | - |
HMA 15 21 3 | 15 | 21 | 3 | N(ニトリル) | F(フッ素) | - | - |
HMA 15 23 3 | 15 | 23 | 3 | N(ニトリル) | - | - | - |
HMA 15 24 4.5 | 15 | 24 | 4.5 | N(ニトリル) | - | - | - |
HMA 17 23 3 | 17 | 23 | 3 | N(ニトリル) | - | - | - |
HMA 19 27 4 | 19 | 27 | 4 | N(ニトリル) | - | - | - |
HMA 20 28 4 | 20 | 28 | 4 | - | F(フッ素) | - | - |
HMA 22 30 4 | 22 | 30 | 4 | N(ニトリル) | - | - | - |
HMA 25 33 4 | 25 | 33 | 4 | N(ニトリル) | - | - | - |
HMA 38 45 8 | 38 | 45 | 8 | N(ニトリル) | - | - | - |
HMA 38 52 6 | 38 | 52 | 6 | N(ニトリル) | - | - | - |
HMA 42 55 6 | 42 | 55 | 6 | N(ニトリル) | - | - | - |
HMA 45 62 6 | 45 | 62 | 6 | N(ニトリル) | - | - | - |
HMA 51 63 6 | 51 | 63 | 6 | N(ニトリル) | - | - | - |
