線径が1.8mmのISO規格Oリング呼び番号はAからはじまり、ISO-A0018GからISO-A0300Gです。
※溝幅Gの許容差は0/+0.25
※運動用・・・上段:油圧用、下段:空気圧用

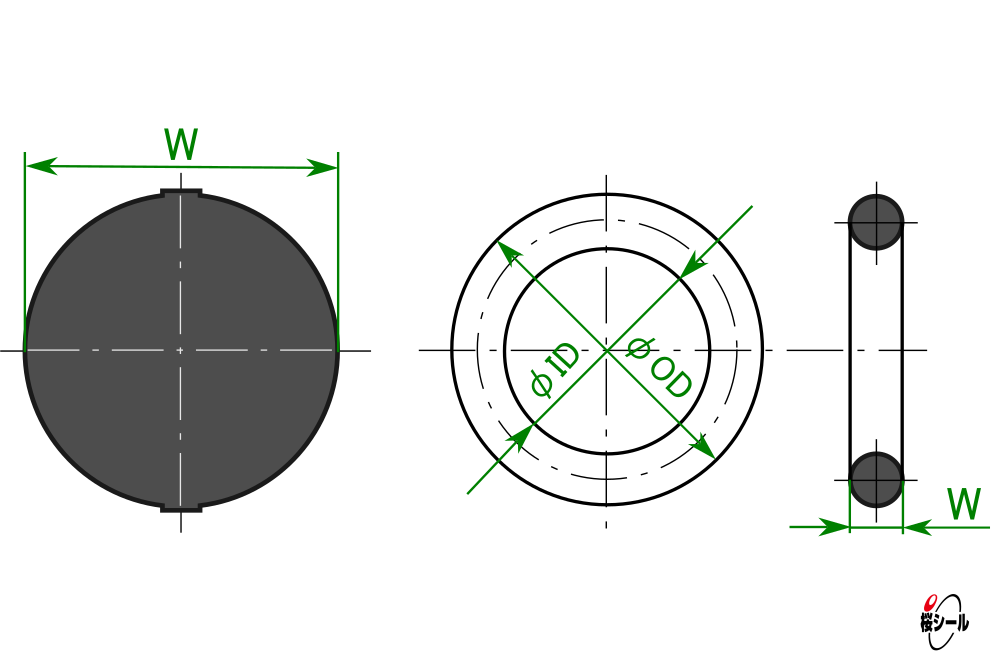

ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|

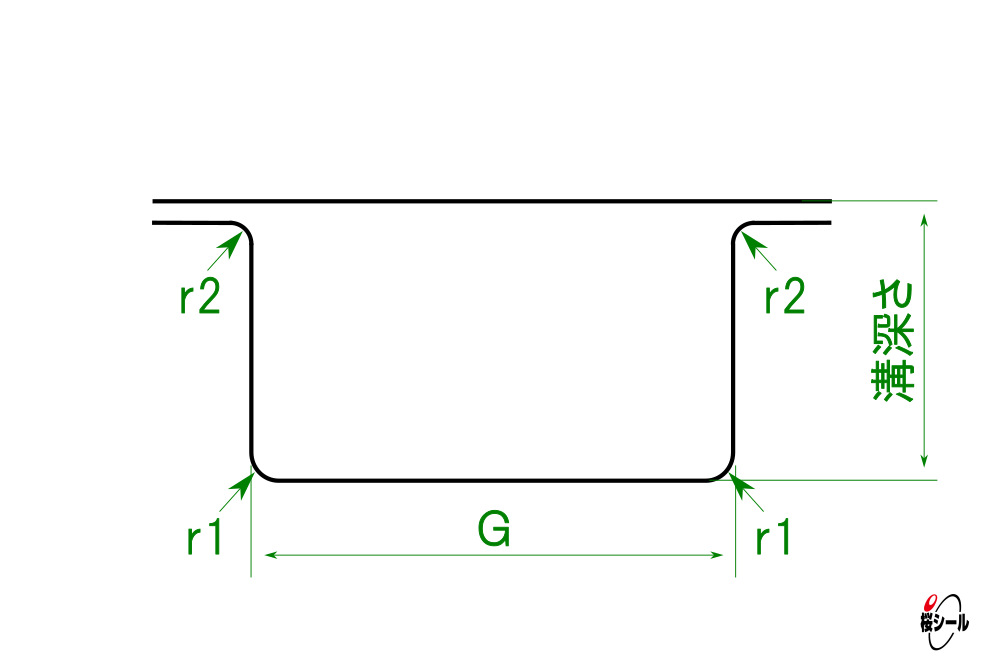

線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
A0018G | 1.80±0.08 | 1.80±0.13 | 5.40 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0020G | 1.80±0.08 | 2.00±0.13 | 5.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0022G | 1.80±0.08 | 2.24±0.13 | 5.84 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0025G | 1.80±0.08 | 2.50±0.13 | 6.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0028G | 1.80±0.08 | 2.80±0.13 | 6.40 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0031G | 1.80±0.08 | 3.15±0.14 | 6.75 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0035G | 1.80±0.08 | 3.55±0.14 | 7.15 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0037G | 1.80±0.08 | 3.75±0.14 | 7.35 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0040G | 1.80±0.08 | 4.00±0.14 | 7.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0045G | 1.80±0.08 | 4.50±0.15 | 8.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0047G | 1.80±0.08 | 4.75±0.15 | 8.35 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0048G | 1.80±0.08 | 4.87±0.15 | 8.47 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
A0050G | 1.80±0.08 | 5.00±0.15 | 8.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0051G | 1.80±0.08 | 5.15±0.15 | 8.75 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0053G | 1.80±0.08 | 5.30±0.15 | 8.90 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0056G | 1.80±0.08 | 5.60±0.16 | 9.20 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0060G | 1.80±0.08 | 6.00±0.16 | 9.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0063G | 1.80±0.08 | 6.30±0.16 | 9.90 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0067G | 1.80±0.08 | 6.70±0.16 | 10.30 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0069G | 1.80±0.08 | 6.90±0.16 | 10.50 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0071G | 1.80±0.08 | 7.10±0.16 | 10.70 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0075G | 1.80±0.08 | 7.50±0.17 | 11.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0080G | 1.80±0.08 | 8.00±0.17 | 11.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0085G | 1.80±0.08 | 8.50±0.18 | 12.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
A0087G | 1.80±0.08 | 8.75±0.18 | 12.35 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0090G | 1.80±0.08 | 9.00±0.18 | 12.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0095G | 1.80±0.08 | 9.50±0.18 | 13.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0097G | 1.80±0.08 | 9.75±0.18 | 13.35 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0100G | 1.80±0.08 | 10.00±0.19 | 13.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0106G | 1.80±0.08 | 10.60±0.19 | 14.20 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0112G | 1.80±0.08 | 11.20±0.20 | 14.80 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0116G | 1.80±0.08 | 11.60±0.20 | 15.20 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0118G | 1.80±0.08 | 11.80±0.20 | 15.40 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0121G | 1.80±0.08 | 12.10±0.21 | 15.70 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0125G | 1.80±0.08 | 12.50±0.21 | 16.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0128G | 1.80±0.08 | 12.80±0.21 | 16.40 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
A0132G | 1.80±0.08 | 13.20±0.21 | 16.80 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0140G | 1.80±0.08 | 14.00±0.22 | 17.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0145G | 1.80±0.08 | 14.50±0.22 | 18.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0150G | 1.80±0.08 | 15.00±0.22 | 18.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0155G | 1.80±0.08 | 15.50±0.23 | 19.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0160G | 1.80±0.08 | 16.00±0.23 | 19.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0170G | 1.80±0.08 | 17.00±0.24 | 20.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0180G | 1.80±0.08 | 18.00±0.25 | 21.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0190G | 1.80±0.08 | 19.00±0.25 | 22.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0200G | 1.80±0.08 | 20.00±0.26 | 23.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0206G | 1.80±0.08 | 20.60±0.26 | 24.20 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0212G | 1.80±0.08 | 21.20±0.27 | 24.80 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリング溝の設計 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
A0224G | 1.80±0.08 | 22.40±0.28 | 26.00 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0230G | 1.80±0.08 | 23.00±0.29 | 26.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0236G | 1.80±0.08 | 23.60±0.29 | 27.20 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0243G | 1.80±0.08 | 24.30±0.30 | 27.90 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0250G | 1.80±0.08 | 25.00±0.30 | 28.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0258G | 1.80±0.08 | 25.80±0.31 | 29.40 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0265G | 1.80±0.08 | 26.50±0.31 | 30.10 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0273G | 1.80±0.08 | 27.30±0.32 | 30.90 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0280G | 1.80±0.08 | 28.00±0.32 | 31.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0290G | 1.80±0.08 | 29.00±0.33 | 32.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
A0300G | 1.80±0.08 | 30.00±0.34 | 33.60 | 2.4 2.2 | 1.42 1.46 | 1.47 1.57 | 2.4 | 1.38 | 1.42 | 2.6 | 1.28 | 0.4 | 0.3 |
(単位:mm)
※溝幅Gの許容差は0/+0.25
※運動用・・・上段:油圧用、下段:空気圧用
※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
>>>Oリング寸法規格の一覧
線径が2.65mmのISO規格Oリング呼び番号はBからはじまり、ISO-B0140GからISO-B1060Gです。
※溝幅Gの許容差は0/+0.25
※運動用・・・上段:油圧用、下段:空気圧用
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
B0140G | 2.65±0.09 | 14.0±0.22 | 19.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0145G | 2.65±0.09 | 14.5±0.22 | 19.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0150G | 2.65±0.09 | 15.0±0.22 | 20.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0155G | 2.65±0.09 | 15.5±0.23 | 20.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0160G | 2.65±0.09 | 16.0±0.23 | 21.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0170G | 2.65±0.09 | 17.0±0.24 | 22.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0180G | 2.65±0.09 | 18.0±0.25 | 23.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0190G | 2.65±0.09 | 19.0±0.25 | 24.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0200G | 2.65±0.09 | 20.0±0.26 | 25.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0206G | 2.65±0.09 | 20.6±0.26 | 25.9 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0212G | 2.65±0.09 | 21.2±0.27 | 26.5 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0224G | 2.65±0.09 | 22.4±0.28 | 27.7 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0230G | 2.65±0.09 | 23.0±0.29 | 28.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
B0236G | 2.65±0.09 | 23.6±0.29 | 28.9 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0243G | 2.65±0.09 | 24.3±0.30 | 29.6 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0250G | 2.65±0.09 | 25.0±0.30 | 30.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0258G | 2.65±0.09 | 25.8±0.31 | 31.1 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0265G | 2.65±0.09 | 26.5±0.31 | 31.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0273G | 2.65±0.09 | 27.3±0.32 | 32.6 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0280G | 2.65±0.09 | 28.0±0.32 | 33.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0290G | 2.65±0.09 | 29.0±0.33 | 34.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0300G | 2.65±0.09 | 30.0±0.34 | 35.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0315G | 2.65±0.09 | 31.5±0.35 | 36.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0325G | 2.65±0.09 | 32.5±0.36 | 37.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0335G | 2.65±0.09 | 33.5±0.36 | 38.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0345G | 2.65±0.09 | 34.5±0.37 | 39.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
B0355G | 2.65±0.09 | 35.5±0.38 | 40.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0365G | 2.65±0.09 | 36.5±0.38 | 41.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0375G | 2.65±0.09 | 37.5±0.39 | 42.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0387G | 2.65±0.09 | 38.7±0.40 | 44.0 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0400G | 2.65±0.09 | 40.0±0.41 | 45.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0412G | 2.65±0.09 | 41.2±0.42 | 46.5 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0425G | 2.65±0.09 | 42.5±0.43 | 47.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0437G | 2.65±0.09 | 43.7±0.44 | 49.0 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0450G | 2.65±0.09 | 45.0±0.44 | 50.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0462G | 2.65±0.09 | 46.2±0.45 | 51.5 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0475G | 2.65±0.09 | 47.5±0.46 | 52.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0487G | 2.65±0.09 | 48.7±0.47 | 54.0 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0500G | 2.65±0.09 | 50.0±0.48 | 55.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
B0515G | 2.65±0.09 | 51.5±0.49 | 56.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0530G | 2.65±0.09 | 53.0±0.50 | 58.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0545G | 2.65±0.09 | 54.5±0.51 | 59.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0560G | 2.65±0.09 | 56.0±0.52 | 61.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0580G | 2.65±0.09 | 58.0±0.54 | 63.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0600G | 2.65±0.09 | 60.0±0.55 | 65.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0615G | 2.65±0.09 | 61.5±0.56 | 66.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0630G | 2.65±0.09 | 63.0±0.57 | 68.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0650G | 2.65±0.09 | 65.0±0.58 | 70.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0670G | 2.65±0.09 | 67.0±0.60 | 72.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0690G | 2.65±0.09 | 69.0±0.61 | 74.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0710G | 2.65±0.09 | 71.0±0.63 | 76.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0730G | 2.65±0.09 | 73.0±0.64 | 78.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
B0750G | 2.65±0.09 | 75.0±0.65 | 80.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0775G | 2.65±0.09 | 77.5±0.67 | 82.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0800G | 2.65±0.09 | 80.0±0.69 | 85.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0825G | 2.65±0.09 | 82.5±0.71 | 87.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0850G | 2.65±0.09 | 85.0±0.72 | 90.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0875G | 2.65±0.09 | 87.5±0.74 | 92.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0900G | 2.65±0.09 | 90.0±0.76 | 95.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0925G | 2.65±0.09 | 92.5±0.77 | 97.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0950G | 2.65±0.09 | 95.0±0.79 | 100.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B0975G | 2.65±0.09 | 97.5±0.81 | 102.8 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B1000G | 2.65±0.09 | 100.0±0.82 | 105.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B1030G | 2.65±0.09 | 103.0±0.85 | 108.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
B1060G | 2.65±0.09 | 106.0±0.87 | 111.3 | 3.6 3.4 | 2.16 2.23 | 2.24 2.37 | 3.6 | 2.07 | 2.15 | 3.8 | 1.97 | 0.4 | 0.3 |
(単位:mm)
※溝幅Gの許容差は0/+0.25
※運動用・・・上段:油圧用、下段:空気圧用
※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
>>>Oリング寸法規格の一覧
線径が3.55mmのISO規格Oリング呼び番号はCからはじまり、ISO-C0180GからISO-C2000Gです。
※溝幅Gの許容差は0/+0.25
※運動用・・・上段:油圧用、下段:空気圧用
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
C0180G | 3.55±0.10 | 18.0±0.25 | 25.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0190G | 3.55±0.10 | 19.0±0.25 | 26.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0200G | 3.55±0.10 | 20.0±0.26 | 27.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0206G | 3.55±0.10 | 20.6±0.26 | 27.7 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0212G | 3.55±0.10 | 21.2±0.27 | 28.3 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0224G | 3.55±0.10 | 22.4±0.28 | 29.5 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0230G | 3.55±0.10 | 23.0±0.29 | 30.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0236G | 3.55±0.10 | 23.6±0.29 | 30.7 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0243G | 3.55±0.10 | 24.3±0.30 | 31.4 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0250G | 3.55±0.10 | 25.0±0.30 | 32.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0258G | 3.55±0.10 | 25.8±0.31 | 32.9 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0265G | 3.55±0.10 | 26.5±0.31 | 33.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0273G | 3.55±0.10 | 27.3±0.32 | 34.4 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
C0280G | 3.55±0.10 | 28.0±0.32 | 35.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0290G | 3.55±0.10 | 29.0±0.33 | 36.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0300G | 3.55±0.10 | 30.0±0.34 | 37.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0315G | 3.55±0.10 | 31.5±0.35 | 38.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0325G | 3.55±0.10 | 32.5±0.36 | 39.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0335G | 3.55±0.10 | 33.5±0.36 | 40.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0345G | 3.55±0.10 | 34.5±0.37 | 41.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0355G | 3.55±0.10 | 35.5±0.38 | 42.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0365G | 3.55±0.10 | 36.5±0.38 | 43.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0375G | 3.55±0.10 | 37.5±0.39 | 44.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0387G | 3.55±0.10 | 38.7±0.40 | 45.8 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0400G | 3.55±0.10 | 40.0±0.41 | 47.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0412G | 3.55±0.10 | 41.2±0.42 | 48.3 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
C0425G | 3.55±0.10 | 42.5±0.43 | 49.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0437G | 3.55±0.10 | 43.7±0.44 | 50.8 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0450G | 3.55±0.10 | 45.0±0.44 | 52.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0462G | 3.55±0.10 | 46.2±0.45 | 53.3 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0475G | 3.55±0.10 | 47.5±0.46 | 54.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0487G | 3.55±0.10 | 48.7±0.47 | 55.8 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0500G | 3.55±0.10 | 50.0±0.48 | 57.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0515G | 3.55±0.10 | 51.5±0.49 | 58.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0530G | 3.55±0.10 | 53.0±0.50 | 60.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0545G | 3.55±0.10 | 54.5±0.51 | 61.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0560G | 3.55±0.10 | 56.0±0.52 | 63.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0580G | 3.55±0.10 | 58.0±0.54 | 65.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0600G | 3.55±0.10 | 60.0±0.55 | 67.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
C0615G | 3.55±0.10 | 61.5±0.56 | 68.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0630G | 3.55±0.10 | 63.0±0.57 | 70.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0650G | 3.55±0.10 | 65.0±0.58 | 72.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0670G | 3.55±0.10 | 67.0±0.60 | 74.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0690G | 3.55±0.10 | 69.0±0.61 | 76.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0710G | 3.55±0.10 | 71.0±0.63 | 78.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0730G | 3.55±0.10 | 73.0±0.64 | 80.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0750G | 3.55±0.10 | 75.0±0.65 | 82.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0775G | 3.55±0.10 | 77.5±0.67 | 84.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0800G | 3.55±0.10 | 80.0±0.69 | 87.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0825G | 3.55±0.10 | 82.5±0.71 | 89.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0850G | 3.55±0.10 | 85.0±0.72 | 92.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0875G | 3.55±0.10 | 87.5±0.74 | 94.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
C0900G | 3.55±0.10 | 90.0±0.76 | 97.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0925G | 3.55±0.10 | 92.5±0.77 | 99.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0950G | 3.55±0.10 | 95.0±0.79 | 102.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C0975G | 3.55±0.10 | 97.5±0.81 | 104.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1000G | 3.55±0.10 | 100.0±0.82 | 107.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1030G | 3.55±0.10 | 103.0±0.85 | 110.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1060G | 3.55±0.10 | 106.0±0.87 | 113.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1090G | 3.55±0.10 | 109.0±0.89 | 116.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1120G | 3.55±0.10 | 112.0±0.91 | 119.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1150G | 3.55±0.10 | 115.0±0.93 | 122.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1180G | 3.55±0.10 | 118.0±0.95 | 125.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1220G | 3.55±0.10 | 122.0±0.97 | 129.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1250G | 3.55±0.10 | 125.0±0.99 | 132.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
C1280G | 3.55±0.10 | 128.0±1.01 | 135.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1320G | 3.55±0.10 | 132.0±1.04 | 139.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1360G | 3.55±0.10 | 136.0±1.07 | 143.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1400G | 3.55±0.10 | 140.0±1.09 | 147.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1425G | 3.55±0.10 | 142.5±1.11 | 149.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1450G | 3.55±0.10 | 145.0±1.13 | 152.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1475G | 3.55±0.10 | 147.5±1.14 | 154.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1500G | 3.55±0.10 | 150.0±1.16 | 157.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1525G | 3.55±0.10 | 152.5±1.18 | 159.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1550G | 3.55±0.10 | 155.0±1.19 | 162.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1575G | 3.55±0.10 | 157.5±1.21 | 164.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1600G | 3.55±0.10 | 160.0±1.23 | 167.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1625G | 3.55±0.10 | 162.5±1.24 | 169.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
C1650G | 3.55±0.10 | 165.0±1.26 | 172.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1675G | 3.55±0.10 | 167.5±1.28 | 174.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1700G | 3.55±0.10 | 170.0±1.29 | 177.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1725G | 3.55±0.10 | 172.5±1.31 | 179.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1750G | 3.55±0.10 | 175.0±1.33 | 182.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1775G | 3.55±0.10 | 177.5±1.34 | 184.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1800G | 3.55±0.10 | 180.0±1.36 | 187.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1825G | 3.55±0.10 | 182.5±1.38 | 189.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1850G | 3.55±0.10 | 185.0±1.39 | 192.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1875G | 3.55±0.10 | 187.5±1.41 | 194.6 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1900G | 3.55±0.10 | 190.0±1.43 | 197.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C1950G | 3.55±0.10 | 195.0±1.46 | 202.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
C2000G | 3.55±0.10 | 200.0±1.49 | 207.1 | 4.8 4.6 | 2.96 3.03 | 3.07 3.24 | 4.8 | 2.74 | 2.85 | 5.0 | 2.75 | 0.8 | 0.3 |
(単位:mm)
※溝幅Gの許容差は0/+0.25
※運動用溝部の寸法・・・上段:油圧用、下段:空気圧用
※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
>>>Oリング寸法規格の一覧
線径が5.3mmのISO規格Oリング呼び番号はDからはじまり、ISO-D0400GからISO-D4000Gです。
※溝幅Gの許容差は0/+0.25
※運動用・・・上段:油圧用、下段:空気圧用
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D0400G | 5.30±0.13 | 40.0±0.41 | 50.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0412G | 5.30±0.13 | 41.2±0.42 | 51.8 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0425G | 5.30±0.13 | 42.5±0.43 | 53.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0437G | 5.30±0.13 | 43.7±0.44 | 54.3 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0450G | 5.30±0.13 | 45.0±0.44 | 55.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0462G | 5.30±0.13 | 46.2±0.45 | 56.8 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0475G | 5.30±0.13 | 47.5±0.46 | 58.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0487G | 5.30±0.13 | 48.7±0.47 | 59.3 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0500G | 5.30±0.13 | 50.0±0.48 | 60.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0515G | 5.30±0.13 | 51.5±0.49 | 62.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0530G | 5.30±0.13 | 53.0±0.50 | 63.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0545G | 5.30±0.13 | 54.5±0.51 | 65.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0560G | 5.30±0.13 | 56.0±0.52 | 66.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0580G | 5.30±0.13 | 58.0±0.54 | 68.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D0600G | 5.30±0.13 | 60.0±0.55 | 70.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0615G | 5.30±0.13 | 61.5±0.56 | 72.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0630G | 5.30±0.13 | 63.0±0.57 | 73.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0650G | 5.30±0.13 | 65.0±0.58 | 75.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0670G | 5.30±0.13 | 67.0±0.60 | 77.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0690G | 5.30±0.13 | 69.0±0.61 | 79.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0710G | 5.30±0.13 | 71.0±0.63 | 81.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0730G | 5.30±0.13 | 73.0±0.64 | 83.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0750G | 5.30±0.13 | 75.0±0.65 | 85.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0775G | 5.30±0.13 | 77.5±0.67 | 88.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0800G | 5.30±0.13 | 80.0±0.69 | 90.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0825G | 5.30±0.13 | 82.5±0.71 | 93.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0850G | 5.30±0.13 | 85.0±0.72 | 95.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0875G | 5.30±0.13 | 87.5±0.74 | 98.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0900G | 5.30±0.13 | 90.0±0.76 | 100.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D0925G | 5.30±0.13 | 92.5±0.77 | 103.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0950G | 5.30±0.13 | 95.0±0.79 | 105.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D0975G | 5.30±0.13 | 97.5±0.81 | 108.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1000G | 5.30±0.13 | 100.0±0.82 | 110.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1030G | 5.30±0.13 | 103.0±0.85 | 113.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1060G | 5.30±0.13 | 106.0±0.87 | 116.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1090G | 5.30±0.13 | 109.0±0.89 | 119.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1120G | 5.30±0.13 | 112.0±0.91 | 122.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1150G | 5.30±0.13 | 115.0±0.93 | 125.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1180G | 5.30±0.13 | 118.0±0.95 | 128.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1220G | 5.30±0.13 | 122.0±0.97 | 132.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1250G | 5.30±0.13 | 125.0±0.99 | 135.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1280G | 5.30±0.13 | 128.0±1.01 | 138.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1320G | 5.30±0.13 | 132.0±1.04 | 142.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D1360G | 5.30±0.13 | 136.0±1.07 | 146.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1400G | 5.30±0.13 | 140.0±1.09 | 150.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1425G | 5.30±0.13 | 142.5±1.11 | 153.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1450G | 5.30±0.13 | 145.0±1.13 | 155.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1475G | 5.30±0.13 | 147.5±1.14 | 158.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1500G | 5.30±0.13 | 150.0±1.16 | 160.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1525G | 5.30±0.13 | 152.5±1.18 | 163.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1550G | 5.30±0.13 | 155.0±1.19 | 165.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1575G | 5.30±0.13 | 157.5±1.21 | 168.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1600G | 5.30±0.13 | 160.0±1.23 | 170.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1625G | 5.30±0.13 | 162.5±1.24 | 173.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1650G | 5.30±0.13 | 165.0±1.26 | 175.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1675G | 5.30±0.13 | 167.5±1.28 | 178.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1700G | 5.30±0.13 | 170.0±1.29 | 180.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D1725G | 5.30±0.13 | 172.5±1.31 | 183.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1750G | 5.30±0.13 | 175.0±1.33 | 185.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1775G | 5.30±0.13 | 177.5±1.34 | 188.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1800G | 5.30±0.13 | 180.0±1.36 | 190.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1825G | 5.30±0.13 | 182.5±1.38 | 193.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1850G | 5.30±0.13 | 185.0±1.39 | 195.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1875G | 5.30±0.13 | 187.5±1.41 | 198.1 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1900G | 5.30±0.13 | 190.0±1.43 | 200.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D1950G | 5.30±0.13 | 195.0±1.46 | 205.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2000G | 5.30±0.13 | 200.0±1.49 | 210.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2030G | 5.30±0.13 | 203.0±1.51 | 213.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2060G | 5.30±0.13 | 206.0±1.53 | 216.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2120G | 5.30±0.13 | 212.0±1.57 | 222.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2180G | 5.30±0.13 | 218.0±1.61 | 228.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D2240G | 5.30±0.13 | 224.0±1.65 | 234.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2270G | 5.30±0.13 | 227.0±1.67 | 237.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2300G | 5.30±0.13 | 230.0±1.69 | 240.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2360G | 5.30±0.13 | 236.0±1.73 | 246.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2390G | 5.30±0.13 | 239.0±1.75 | 249.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2430G | 5.30±0.13 | 243.0±1.77 | 253.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2500G | 5.30±0.13 | 250.0±1.82 | 260.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2540G | 5.30±0.13 | 254.0±1.84 | 264.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2580G | 5.30±0.13 | 258.0±1.87 | 268.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2610G | 5.30±0.13 | 261.0±1.89 | 271.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2650G | 5.30±0.13 | 265.0±1.91 | 275.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2680G | 5.30±0.13 | 268.0±1.92 | 278.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2720G | 5.30±0.13 | 272.0±1.96 | 282.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2760G | 5.30±0.13 | 276.0±1.98 | 286.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D2800G | 5.30±0.13 | 280.0±2.01 | 290.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2830G | 5.30±0.13 | 283.0±2.03 | 293.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2860G | 5.30±0.13 | 286.0±2.05 | 296.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2900G | 5.30±0.13 | 290.0±2.08 | 300.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D2950G | 5.30±0.13 | 295.0±2.11 | 305.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3000G | 5.30±0.13 | 300.0±2.14 | 310.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3030G | 5.30±0.13 | 303.0±2.16 | 313.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3070G | 5.30±0.13 | 307.0±2.19 | 317.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3110G | 5.30±0.13 | 311.0±2.21 | 321.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3150G | 5.30±0.13 | 315.0±2.24 | 325.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3200G | 5.30±0.13 | 320.0±2.27 | 330.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3250G | 5.30±0.13 | 325.0±2.30 | 335.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3300G | 5.30±0.13 | 330.0±2.33 | 340.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3350G | 5.30±0.13 | 335.0±2.36 | 345.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
D3400G | 5.30±0.13 | 340.0±2.40 | 350.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3450G | 5.30±0.13 | 345.0±2.43 | 355.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3500G | 5.30±0.13 | 350.0±2.46 | 360.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3550G | 5.30±0.13 | 355.0±2.49 | 365.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3600G | 5.30±0.13 | 360.0±2.52 | 370.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3650G | 5.30±0.13 | 365.0±2.56 | 375.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3700G | 5.30±0.13 | 370.0±2.59 | 380.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3750G | 5.30±0.13 | 375.0±2.62 | 385.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3790G | 5.30±0.13 | 379.0±2.64 | 389.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3830G | 5.30±0.13 | 383.0±2.67 | 393.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3870G | 5.30±0.13 | 387.0±2.70 | 397.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3910G | 5.30±0.13 | 391.0±2.72 | 401.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D3950G | 5.30±0.13 | 395.0±2.75 | 405.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
D4000G | 5.30±0.13 | 400.0±2.78 | 410.6 | 7.1 6.9 | 4.48 4.65 | 4.66 4.86 | 7.1 | 4.19 | 4.36 | 7.3 | 4.24 | 0.8 | 0.3 |
(単位:mm)
※溝幅Gの許容差は0/+0.25
※運動用溝部の寸法・・・上段:油圧用、下段:空気圧用
※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
>>>Oリング寸法規格の一覧
線径が7.0mmのISO規格Oリング呼び番号はEからはじまり、ISO-E1090GからISO-E6700Gです。
※溝幅Gの許容差は0/+0.25
※運動用・・・上段:油圧用、下段:空気圧用
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E1090G | 7.00±0.15 | 109.0±0.89 | 123.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1120G | 7.00±0.15 | 112.0±0.91 | 126.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1150G | 7.00±0.15 | 115.0±0.93 | 129.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1180G | 7.00±0.15 | 118.0±0.95 | 132.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1220G | 7.00±0.15 | 122.0±0.97 | 136.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1250G | 7.00±0.15 | 125.0±0.99 | 139.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1280G | 7.00±0.15 | 128.0±1.01 | 142.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1320G | 7.00±0.15 | 132.0±1.04 | 146.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1360G | 7.00±0.15 | 136.0±1.07 | 150.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1400G | 7.00±0.15 | 140.0±1.09 | 154.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1425G | 7.00±0.15 | 142.5±1.11 | 156.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1450G | 7.00±0.15 | 145.0±1.13 | 159.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1475G | 7.00±0.15 | 147.5±1.14 | 161.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E1500G | 7.00±0.15 | 150.0±1.16 | 164.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1525G | 7.00±0.15 | 152.5±1.18 | 166.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1550G | 7.00±0.15 | 155.0±1.19 | 169.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1575G | 7.00±0.15 | 157.5±1.21 | 171.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1600G | 7.00±0.15 | 160.0±1.23 | 174.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1625G | 7.00±0.15 | 162.5±1.24 | 176.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1650G | 7.00±0.15 | 165.0±1.26 | 179.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1675G | 7.00±0.15 | 167.5±1.28 | 181.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1700G | 7.00±0.15 | 170.0±1.29 | 184.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1725G | 7.00±0.15 | 172.5±1.31 | 186.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1750G | 7.00±0.15 | 175.0±1.33 | 189.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1775G | 7.00±0.15 | 177.5±1.34 | 191.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1800G | 7.00±0.15 | 180.0±1.36 | 194.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E1825G | 7.00±0.15 | 182.5±1.38 | 196.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1850G | 7.00±0.15 | 185.0±1.39 | 199.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1875G | 7.00±0.15 | 187.5±1.41 | 201.5 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1900G | 7.00±0.15 | 190.0±1.43 | 204.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E1950G | 7.00±0.15 | 195.0±1.46 | 209.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2000G | 7.00±0.15 | 200.0±1.49 | 214.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2030G | 7.00±0.15 | 203.0±1.51 | 217.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2060G | 7.00±0.15 | 206.0±1.53 | 220.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2120G | 7.00±0.15 | 212.0±1.57 | 226.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2180G | 7.00±0.15 | 218.0±1.61 | 232.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2240G | 7.00±0.15 | 224.0±1.65 | 238.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2270G | 7.00±0.15 | 227.0±1.67 | 241.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2300G | 7.00±0.15 | 230.0±1.69 | 244.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E2360G | 7.00±0.15 | 236.0±1.73 | 250.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2390G | 7.00±0.15 | 239.0±1.75 | 253.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2430G | 7.00±0.15 | 243.0±1.77 | 257.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2500G | 7.00±0.15 | 250.0±1.82 | 264.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2540G | 7.00±0.15 | 254.0±1.84 | 268.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2580G | 7.00±0.15 | 258.0±1.87 | 272.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2610G | 7.00±0.15 | 261.0±1.89 | 275.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2650G | 7.00±0.15 | 265.0±1.91 | 279.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2680G | 7.00±0.15 | 268.0±1.92 | 282.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2720G | 7.00±0.15 | 272.0±1.96 | 286.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2760G | 7.00±0.15 | 276.0±1.98 | 290.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2800G | 7.00±0.15 | 280.0±2.01 | 294.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2830G | 7.00±0.15 | 283.0±2.03 | 297.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E2860G | 7.00±0.15 | 286.0±2.05 | 300.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2900G | 7.00±0.15 | 290.0±2.08 | 304.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E2950G | 7.00±0.15 | 295.0±2.11 | 309.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3000G | 7.00±0.15 | 300.0±2.14 | 314.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3030G | 7.00±0.15 | 303.0±2.16 | 317.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3070G | 7.00±0.15 | 307.0±2.19 | 321.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3110G | 7.00±0.15 | 311.0±2.21 | 325.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3150G | 7.00±0.15 | 315.0±2.24 | 329.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3200G | 7.00±0.15 | 320.0±2.27 | 334.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3250G | 7.00±0.15 | 325.0±2.30 | 339.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3300G | 7.00±0.15 | 330.0±2.33 | 344.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3350G | 7.00±0.15 | 335.0±2.36 | 349.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3400G | 7.00±0.15 | 340.0±2.40 | 354.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E3450G | 7.00±0.15 | 345.0±2.43 | 359.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3500G | 7.00±0.15 | 350.0±2.46 | 364.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3550G | 7.00±0.15 | 355.0±2.49 | 369.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3600G | 7.00±0.15 | 360.0±2.52 | 374.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3650G | 7.00±0.15 | 365.0±2.56 | 379.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3700G | 7.00±0.15 | 370.0±2.59 | 384.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3750G | 7.00±0.15 | 375.0±2.62 | 389.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3790G | 7.00±0.15 | 379.0±2.64 | 393.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3830G | 7.00±0.15 | 383.0±2.67 | 397.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3870G | 7.00±0.15 | 387.0±2.70 | 401.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3910G | 7.00±0.15 | 391.0±2.72 | 405.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E3950G | 7.00±0.15 | 395.0±2.75 | 409.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4000G | 7.00±0.15 | 400.0±2.78 | 414.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E4060G | 7.00±0.15 | 406.0±2.82 | 420.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4120G | 7.00±0.15 | 412.0±2.85 | 426.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4180G | 7.00±0.15 | 418.0±2.89 | 432.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4250G | 7.00±0.15 | 425.0±2.93 | 439.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4290G | 7.00±0.15 | 429.0±2.96 | 443.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4330G | 7.00±0.15 | 433.0±2.99 | 447.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4370G | 7.00±0.15 | 437.0±3.01 | 451.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4430G | 7.00±0.15 | 443.0±3.05 | 457.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4500G | 7.00±0.15 | 450.0±3.09 | 464.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4560G | 7.00±0.15 | 456.0±3.13 | 470.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4620G | 7.00±0.15 | 462.0±3.17 | 476.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4660G | 7.00±0.15 | 466.0±3.19 | 480.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4700G | 7.00±0.15 | 470.0±3.22 | 484.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E4750G | 7.00±0.15 | 475.0±3.25 | 489.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4790G | 7.00±0.15 | 479.0±3.28 | 493.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4830G | 7.00±0.15 | 483.0±3.30 | 497.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4870G | 7.00±0.15 | 487.0±3.33 | 501.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E4930G | 7.00±0.15 | 493.0±3.36 | 507.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5000G | 7.00±0.15 | 500.0±3.41 | 514.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5080G | 7.00±0.15 | 508.0±3.46 | 522.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5150G | 7.00±0.15 | 515.0±3.50 | 529.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5230G | 7.00±0.15 | 523.0±3.55 | 537.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5300G | 7.00±0.15 | 530.0±3.60 | 544.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5380G | 7.00±0.15 | 538.0±3.65 | 552.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5450G | 7.00±0.15 | 545.0±3.69 | 559.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5530G | 7.00±0.15 | 553.0±3.74 | 567.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
ISO規格 呼び番号 | Oリングサイズ | Oリング溝の設計 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
線径 (太さ) W | 内径 ID | 外径 OD | 運動用 | 円筒面固定用 | 平面固定用 | 溝底 (最大) r1 | 溝角部 (最大) r2 | ||||||
溝幅 G | 溝深さ | 溝幅 G | 溝深さ | 溝幅 G | 溝深さ | ||||||||
ピストン用 | ロッド用 | ピストン用 | ロッド用 | ||||||||||
E5600G | 7.00±0.15 | 560.0±3.78 | 574.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5700G | 7.00±0.15 | 570.0±3.85 | 584.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5800G | 7.00±0.15 | 580.0±3.91 | 594.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E5900G | 7.00±0.15 | 590.0±3.97 | 604.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6000G | 7.00±0.15 | 600.0±4.03 | 614.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6080G | 7.00±0.15 | 608.0±4.08 | 622.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6150G | 7.00±0.15 | 615.0±4.12 | 629.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6230G | 7.00±0.15 | 623.0±4.17 | 637.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6300G | 7.00±0.15 | 630.0±4.22 | 644.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6400G | 7.00±0.15 | 640.0±4.28 | 654.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6500G | 7.00±0.15 | 650.0±4.34 | 664.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6600G | 7.00±0.15 | 660.0±4.40 | 674.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
E6700G | 7.00±0.15 | 670.0±4.47 | 684.0 | 9.5 9.3 | 5.95 6.20 | 6.16 6.43 | 9.5 | 5.67 | 5.89 | 9.7 | 5.72 | 1.2 | 0.3 |
(単位:mm)
※溝幅Gの許容差は0/+0.25
※運動用溝部の寸法・・・上段:油圧用、下段:空気圧用
※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
>>>Oリング寸法規格の一覧
〒130-0021
東京都墨田区緑3丁目4番10号
桜シール本社ビル
