Oリング GS規格 (サイズ表)

GS規格(GS番/GSシリーズ)Oリングのサイズ表です。Oリング寸法規格のGS規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法装着部の面取り寸法などを掲載いたします。円筒面固定用・平面固定用Oリングのサイズシリーズとして広く使用されているGS規格は、昭和期にG規格から派生して規定されました。内径が149.3mm以上のG規格Oリングは線径を5.7mmとするよう定められていますが、それを3.1mmのままで規格化したものがGS規格です。尚、当該の線径は固定用途で使い勝手が良いことから市場からの要望が多く、「GS」という規格名称が定着する以前より、この規格に当て嵌まるOリングは広く流通しておりました。その為、Oリングメーカー各社が独自規格として囲い込みを成立させる前に汎用規格として自然と共有され、公的規格ではないにも関わらず、ユーザーにとって使い勝手の良い寸法規格のひとつとして定着しました。

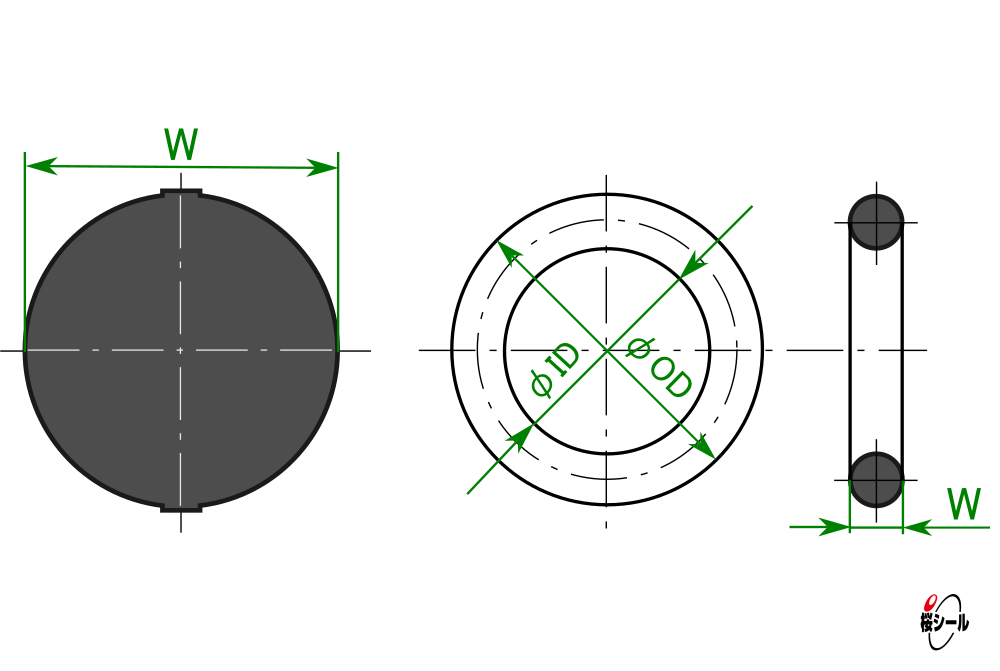

Oリング GS規格の線径 (W)

Oリング寸法 (サイズ)

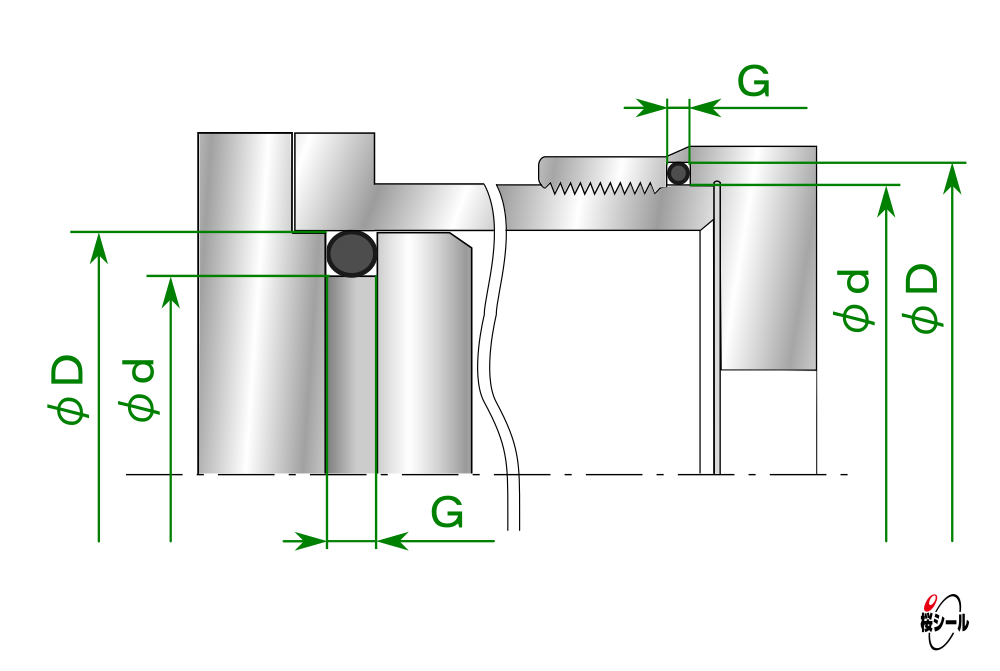

円筒面溝-運動用

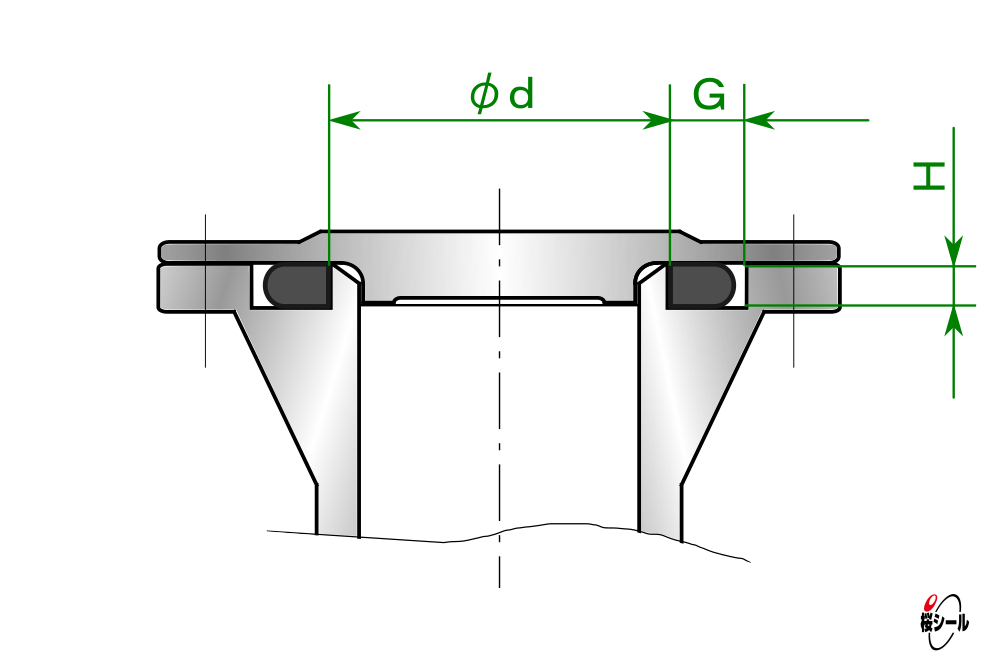

平面溝-外圧用
円筒面溝-固定用

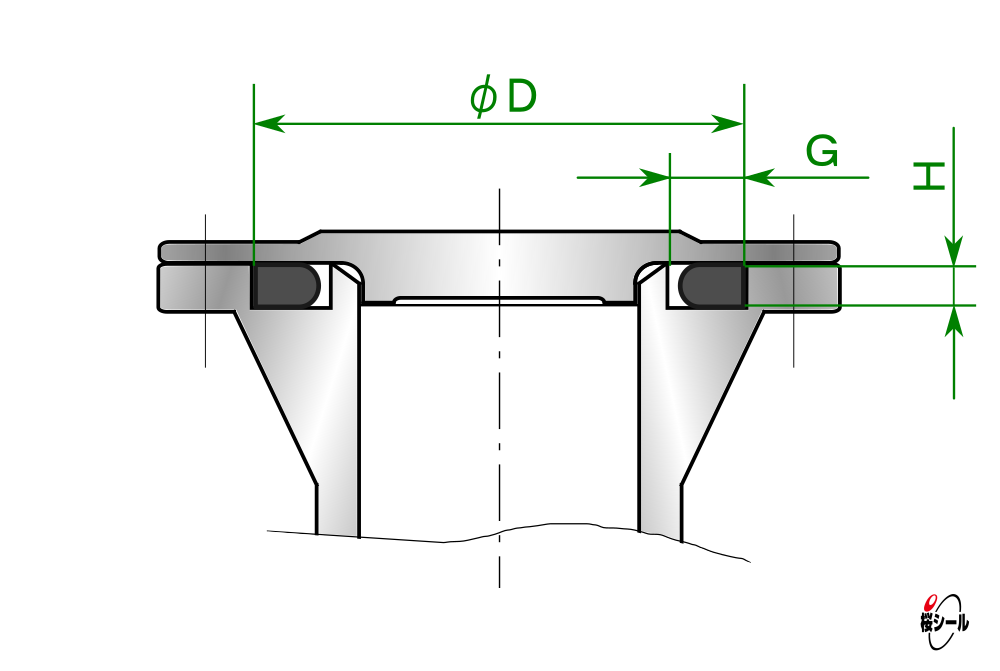

平面溝-内圧用

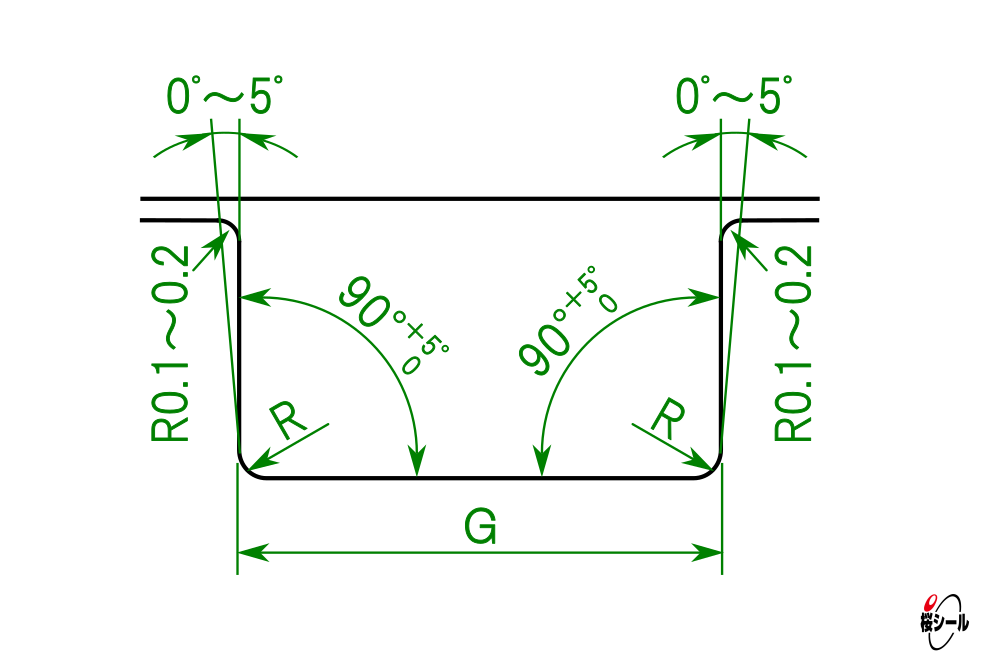

推奨溝断面

 ※溝寸法は参考値を含みます。

線径3.1mm − GS規格のOリングサイズ

GS規格Oリングは全て線径が3.1mmで、呼び番号はGS-150からGS-500です。

※溝部の寸法:( )内の数値は許容差

GS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
0)

円筒面の
Dとdの
芯ずれ
溝幅G (+0.25,0)
バックアップリング (BR)
H寸法
(±0.05)
R
最大
BR
無し
BR
片側
BR
両側
GS-150 3.1±0.10 149.3±1.19 155.5 150 155 <0.08 4.1 5.6 7.3 2.4 0.7
GS-155 3.1±0.10 154.3±1.23 160.5 155 160 <0.08 4.1 5.6 7.3 2.4 0.7
GS-160 3.1±0.10 159.3±1.26 165.5 160 165 <0.08 4.1 5.6 7.3 2.4 0.7
GS-165 3.1±0.10 164.3±1.30 170.5 165 170 <0.08 4.1 5.6 7.3 2.4 0.7
GS-170 3.1±0.10 169.3±1.33 175.5 170 175 <0.08 4.1 5.6 7.3 2.4 0.7
GS-175 3.1±0.10 174.3±1.37 180.5 175 180 <0.08 4.1 5.6 7.3 2.4 0.7
GS-180 3.1±0.10 179.3±1.40 185.5 180 185 <0.08 4.1 5.6 7.3 2.4 0.7
GS-185 3.1±0.10 184.3±1.44 190.5 185 190 <0.08 4.1 5.6 7.3 2.4 0.7
GS-190 3.1±0.10 189.3±1.47 195.5 190 195 <0.08 4.1 5.6 7.3 2.4 0.7
GS-195 3.1±0.10 194.3±1.51 200.5 195 200 <0.08 4.1 5.6 7.3 2.4 0.7
GS-200 3.1±0.10 199.3±1.55 205.5 200 205 <0.08 4.1 5.6 7.3 2.4 0.7
GS-205 3.1±0.10 204.3±1.58 210.5 205 210 <0.08 4.1 5.6 7.3 2.4 0.7
GS-210 3.1±0.10 209.3±1.61 215.5 210 215 <0.08 4.1 5.6 7.3 2.4 0.7
GS-215 3.1±0.10 214.3±1.65 220.5 215 220 <0.08 4.1 5.6 7.3 2.4 0.7
GS-220 3.1±0.10 219.3±1.68 225.5 220 225 <0.08 4.1 5.6 7.3 2.4 0.7
GS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
0)

円筒面の
Dとdの
芯ずれ
溝幅G(+0.25,0)
バックアップリング (BR)
H寸法
(±0.05)
R
最大
BR
無し
BR
片側
BR
両側
GS-225 3.1±0.10 224.3±1.71 230.5 225 230 <0.08 4.1 5.6 7.3 2.4 0.7
GS-230 3.1±0.10 229.3±1.75 235.5 230 235 <0.08 4.1 5.6 7.3 2.4 0.7
GS-235 3.1±0.10 234.3±1.78 240.5 235 240 <0.08 4.1 5.6 7.3 2.4 0.7
GS-240 3.1±0.10 239.3±1.81 245.5 240 245 <0.08 4.1 5.6 7.3 2.4 0.7
GS-245 3.1±0.10 244.3±1.85 250.5 245 250 <0.08 4.1 5.6 7.3 2.4 0.7
GS-250 3.1±0.10 249.3±1.88 255.5 250 255 <0.08 4.1 5.6 7.3 2.4 0.7
GS-255 3.1±0.10 254.3±1.91 260.5  255 260 <0.08 4.1 5.6 7.3 2.4 0.7
GS-260 3.1±0.10 259.3±1.94 265.5  260 265 <0.08 4.1 5.6 7.3 2.4 0.7
GS-265 3.1±0.10 264.3±1.98 270.5  265 270 <0.08 4.1 5.6 7.3 2.4 0.7
GS-270 3.1±0.10 269.3±2.01 275.5 270 275 <0.08 4.1 5.6 7.3 2.4 0.7
GS-275 3.1±0.10 274.3±2.04 280.5 275 280 <0.08 4.1 5.6 7.3 2.4 0.7
GS-280 3.1±0.10 279.3±2.07 285.5 280 285 <0.08 4.1 5.6 7.3 2.4 0.7
GS-285 3.1±0.10 284.3±2.11 290.5 285 290 <0.08 4.1 5.6 7.3 2.4 0.7
GS-290 3.1±0.10 289.3±2.14 295.5 290 295 <0.08 4.1 5.6 7.3 2.4 0.7
GS-295 3.1±0.10 294.3±2.17 300.5 295 300 <0.08 4.1 5.6 7.3 2.4 0.7
GS-300 3.1±0.10 299.3±2.20 305.5 300 305 <0.08 4.1 5.6 7.3 2.4 0.7

(単位:mm)

GS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
0)

円筒面の
Dとdの
芯ずれ
溝幅G(+0.25,0)
バックアップリング (BR)
H寸法
(±0.05)
R
最大
BR
無し
BR
片側
BR
両側
GS-305 3.1±0.10 304.3±2.24 310.5 305 310 <0.08 4.1 5.6 7.3 2.4 0.7
GS-310 3.1±0.10 309.3±2.27 315.5 310 315 <0.08 4.1 5.6 7.3 2.4 0.7
GS-315 3.1±0.10 314.3±2.30 320.5 315 320 <0.08 4.1 5.6 7.3 2.4 0.7
GS-320 3.1±0.10 319.3±2.33 325.5 320 325 <0.08 4.1 5.6 7.3 2.4 0.7
GS-325 3.1±0.10 324.3±2.36 330.5 325 330 <0.08 4.1 5.6 7.3 2.4 0.7
GS-330 3.1±0.10 329.3±2.39 335.5 330 335 <0.08 4.1 5.6 7.3 2.4 0.7
GS-335 3.1±0.10 334.3±2.42 340.5 335 340 <0.08 4.1 5.6 7.3 2.4 0.7
GS-340 3.1±0.10 339.3±2.45 345.5 340 345 <0.08 4.1 5.6 7.3 2.4 0.7
GS-345 3.1±0.10 344.3±2.48 350.5 345 350 <0.08 4.1 5.6 7.3 2.4 0.7
GS-350 3.1±0.10 349.3±2.51 355.5 350 355 <0.08 4.1 5.6 7.3 2.4 0.7
GS-355 3.1±0.10 354.3±2.54 360.5 355 360 <0.08 4.1 5.6 7.3 2.4 0.7
GS-360 3.1±0.10 359.3±2.57 365.5 360 365 <0.08 4.1 5.6 7.3 2.4 0.7
GS-365 3.1±0.10 364.3±2.60 370.5 365 370 <0.08 4.1 5.6 7.3 2.4 0.7
GS-370 3.1±0.10 369.3±2.63 375.5 370 375 <0.08 4.1 5.6 7.3 2.4 0.7
GS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
0)

円筒面の
Dとdの
芯ずれ
溝幅G(+0.25,0)
バックアップリング (BR)
H寸法
(±0.05)
R
最大
BR
無し
BR
片側
BR
両側
GS-375 3.1±0.10 374.3±2.67 380.5 375 380 <0.08 4.1 5.6 7.3 2.4 0.7
GS-380 3.1±0.10 379.3±2.70 385.5 380 385 <0.08 4.1 5.6 7.3 2.4 0.7
GS-385 3.1±0.10 384.3±2.73 390.5 385 390 <0.08 4.1 5.6 7.3 2.4 0.7
GS-390 3.1±0.10 389.3±2.77 395.5 390 395 <0.08 4.1 5.6 7.3 2.4 0.7
GS-395 3.1±0.10 394.3±2.79 400.5 395 400 <0.08 4.1 5.6 7.3 2.4 0.7
GS-400 3.1±0.10 399.3±2.82 405.5 400 405 <0.08 4.1 5.6 7.3 2.4 0.7
GS-405 3.1±0.10 404.3±3.00 410.5 405 410 <0.08 4.1 5.6 7.3 2.4 0.7
GS-410 3.1±0.10 409.3±3.00 415.5 410 415 <0.08 4.1 5.6 7.3 2.4 0.7
GS-415 3.1±0.10 414.3±3.00 420.5 415 420 <0.08 4.1 5.6 7.3 2.4 0.7
GS-420 3.1±0.10 419.3±3.00 425.5 420 425 <0.08 4.1 5.6 7.3 2.4 0.7
GS-425 3.1±0.10 424.3±3.00 430.5 425 430 <0.08 4.1 5.6 7.3 2.4 0.7
GS-430 3.1±0.10 429.3±3.00 435.5 430 435 <0.08 4.1 5.6 7.3 2.4 0.7
GS-435 3.1±0.10 434.3±3.00 440.5 435 440 <0.08 4.1 5.6 7.3 2.4 0.7
GS規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
0)

円筒面の
Dとdの
芯ずれ
溝幅G(+0.25,0)
バックアップリング (BR)
H寸法
(±0.05)
R
最大
BR
無し
BR
片側
BR
両側
GS-440 3.1±0.10 439.3±3.00 445.5 440 445 <0.08 4.1 5.6 7.3 2.4 0.7
GS-445 3.1±0.10 444.3±3.00 450.5 445 450 <0.08 4.1 5.6 7.3 2.4 0.7
GS-450 3.1±0.10 449.3±3.00 455.5 450 455 <0.08 4.1 5.6 7.3 2.4 0.7
GS-455 3.1±0.10 454.3±3.30 460.5 455 460 <0.08 4.1 5.6 7.3 2.4 0.7
GS-460 3.1±0.10 459.3±3.30 465.5 460 465 <0.08 4.1 5.6 7.3 2.4 0.7
GS-465 3.1±0.10 464.3±3.30 470.5 465 470 <0.08 4.1 5.6 7.3 2.4 0.7
GS-470 3.1±0.10 469.3±3.30 475.5 470 475 <0.08 4.1 5.6 7.3 2.4 0.7
GS-475 3.1±0.10 474.3±3.30 480.5 475 480 <0.08 4.1 5.6 7.3 2.4 0.7
GS-480 3.1±0.10 479.3±3.30 485.5 480 485 <0.08 4.1 5.6 7.3 2.4 0.7
GS-485 3.1±0.10 484.3±3.30 490.5 485 490 <0.08 4.1 5.6 7.3 2.4 0.7
GS-490 3.1±0.10 489.3±3.30 495.5 490 495 <0.08 4.1 5.6 7.3 2.4 0.7
GS-495 3.1±0.10 494.3±3.30 500.5 495 500 <0.08 4.1 5.6 7.3 2.4 0.7
GS-500 3.1±0.10 499.3±3.30 505.5 500 505 <0.08 4.1 5.6 7.3 2.4 0.7

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
