Oリング V規格 (サイズ表)

V規格(V番/Vシリーズ)Oリングのサイズ表です。Oリング寸法規格のV規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法 (アリ溝の場合はこちら)、などを掲載いたします。V規格は、JIS規格(JIS B2401)によって真空フランジ用として定められたOリングのサイズシリーズですが、しばしば真空用の機器以外でも使用されています。因みに記号「V」の由来は、Vacuumの頭文字Vです。

Oリング V規格の線径 (W)

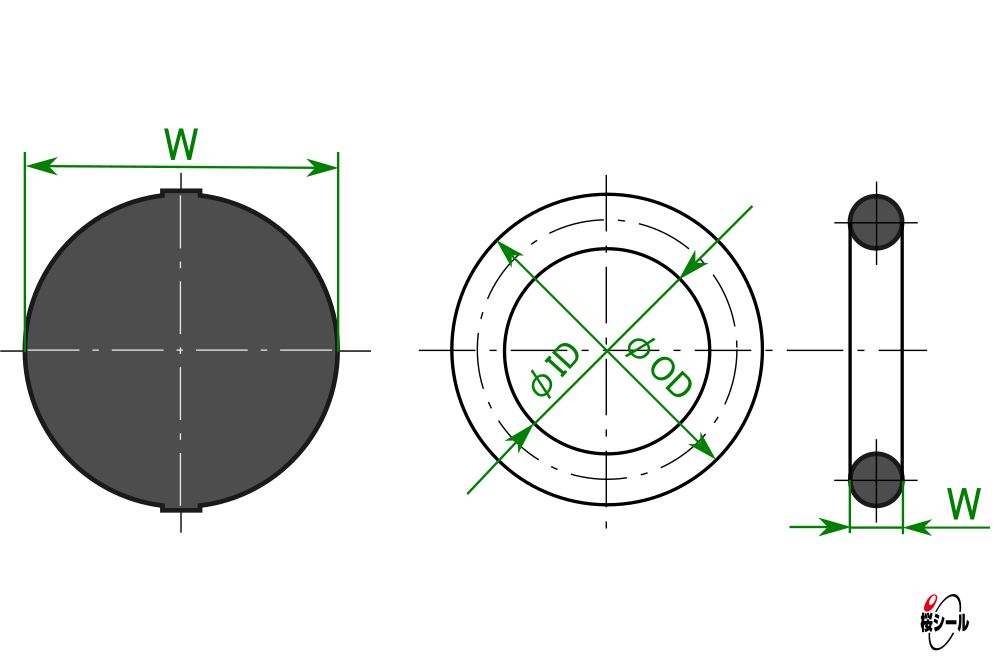

Oリング寸法 (サイズ)

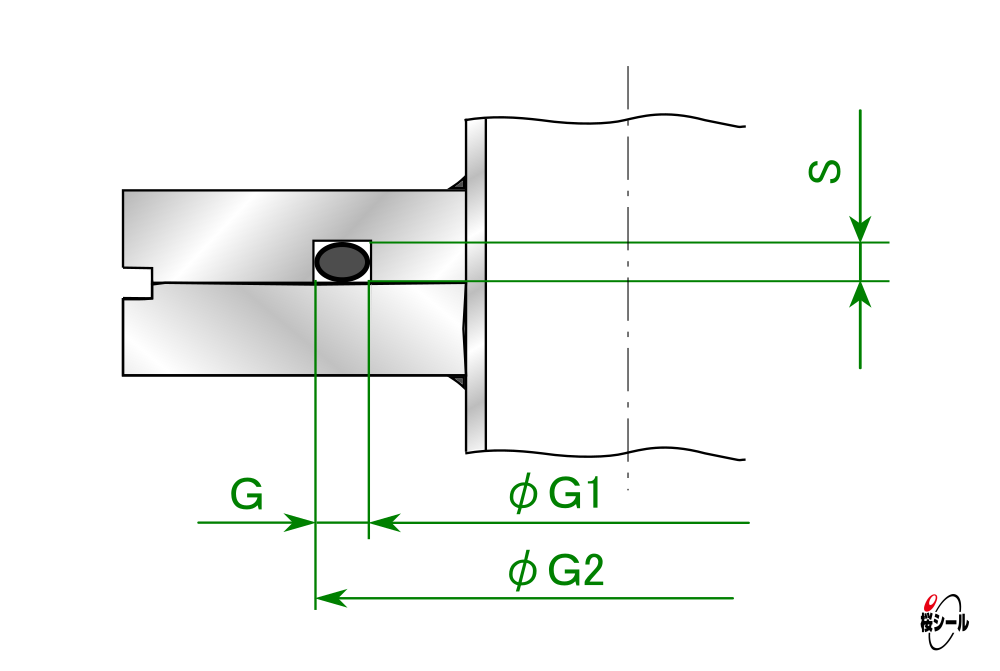

真空フランジ溝

※溝寸法は参考値を含みます。

線径4.0mm − V規格のOリングサイズ

線径が4.0mmのV規格Oリングは、呼び番号V-10からV-220です。

V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-10 4.0±0.10 9.5±0.20 17.5 10 +1.0/0 20 5.0 3.0
V-11 4.0±0.10 10.5±0.20 18.5 11 +1.0/0 21 5.0 3.0
V-12 4.0±0.10 11.5±0.20 19.5 12 +1.0/0 22 5.0 3.0
V-14 4.0±0.10 13.5±0.20 21.5 14 +1.0/0 24 5.0 3.0
V-15 4.0±0.10 14.5±0.20 22.5 15 +1.0/0 25 5.0 3.0
V-16 4.0±0.10 15.5±0.24 23.5 16 +1.0/0 26 5.0 3.0
V-18 4.0±0.10 17.5±0.24 25.5 18 +1.0/0 28 5.0 3.0
V-20 4.0±0.10 19.5±0.24  27.5 20 +1.0/0 30 5.0 3.0
V-21 4.0±0.10 20.5±0.24 28.5 21 +1.0/0 31 5.0 3.0
V-22 4.0±0.10 21.5±0.24 29.5 22 +1.0/0 32 5.0 3.0
V-24 4.0±0.10 23.5±0.24 31.5 24 +1.0/0 34 5.0 3.0 10
V-25 4.0±0.10 24.5±0.33 32.5 25 +1.0/0 35 5.0 3.0
V-26 4.0±0.10 25.5±0.33 33.5 26 +1.0/0 36 5.0 3.0
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-28 4.0±0.10 27.5±0.33 35.5 28 +1.0/0 38 5.0 3.0
V-30 4.0±0.10 29.5±0.33 37.5 30 +1.0/0 40 5.0 3.0
V-32 4.0±0.10 31.5±0.33 39.5 32 +1.0/0 42 5.0 3.0
V-34 4.0±0.10 33.5±0.33 41.5 34 +1.0/0 44 5.0 3.0 20
V-35 4.0±0.10 34.5±0.37 42.5 35 +1.0/0 45 5.0 3.0
V-36 4.0±0.10 35.5±0.37 43.5 36 +1.0/0 46 5.0 3.0
V-38 4.0±0.10 37.5±0.37 45.5 38 +1.0/0 48 5.0 3.0
V-40 4.0±0.10 39.5±0.37 47.5 40 +1.0/0 50 5.0 3.0 25
V-42 4.0±0.10 41.5±0.49 49.5 42 +1.0/0 52 5.0 3.0
V-44 4.0±0.10 43.5±0.49 51.5 44 +1.0/0 54 5.0 3.0
V-45 4.0±0.10 44.5±0.49 52.5 45 +1.0/0 55 5.0 3.0
V-46 4.0±0.10 45.5±0.49 53.5 46 +1.0/0 56 5.0 3.0
V-48 4.0±0.10 47.5±0.49 55.5 48 +1.0/0 58 5.0 3.0
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-50 4.0±0.10 49.5±0.49 57.5 50 +1.0/0 60 5.0 3.0
V-53 4.0±0.10 52.5±0.49 60.5 53 +1.0/0 63 5.0 3.0
V-55 4.0±0.10 54.5±0.49 62.5 55 +1.0/0 65 5.0 3.0 40
V-56 4.0±0.10 55.5±0.61 63.5 56 +1.0/0 66 5.0 3.0
V-58 4.0±0.10 57.5±0.61 65.5 58 +1.0/0 68 5.0 3.0
V-60 4.0±0.10 59.5±0.61 67.5 60 +1.0/0 70 5.0 3.0
V-63 4.0±0.10 62.5±0.61 70.5 63 +1.0/0 73 5.0 3.0
V-65 4.0±0.10 64.5±0.61 72.5 65 +1.0/0 75 5.0 3.0
V-67 4.0±0.10 66.5±0.61 74.5 67 +1.0/0 77 5.0 3.0
V-70 4.0±0.10 69.0±0.61 77.0 70 +1.0/0 80 5.0 3.0 50
V-75 4.0±0.10 74.0±0.72 82.0 75 +1.0/0 85 5.0 3.0
V-80 4.0±0.10 79.0±0.72 87.0 80 +1.0/0 90 5.0 3.0
V-85 4.0±0.10 84.0±0.72 92.0 85 +1.0/0 95 5.0 3.0 65
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-90 4.0±0.10 89.0±0.83 97.0 90 +1.0/0 100 5.0 3.0
V-95 4.0±0.10 94.0±0.83 102.0 95 +1.0/0 105 5.0 3.0
V-100 4.0±0.10 99.0±0.83 107.0 100 +1.0/0 110 5.0 3.0 80
V-105 4.0±0.10 104.0±0.97 112.0 105 +1.0/0 115 5.0 3.0
V-110 4.0±0.10 109.0±0.97 117.0 110 +1.0/0 120 5.0 3.0
V-115 4.0±0.10 114.0±0.97 122.0 115 +1.0/0 125 5.0 3.0
V-120 4.0±0.10 119.0±0.97 127.0 120 +1.0/0 130 5.0 3.0 100
V-125 4.0±0.10 124.0±0.97 132.0 125 +1.0/0 135 5.0 3.0
V-130 4.0±0.10 129.0±1.18 137.0 130 +1.0/0 140 5.0 3.0
V-135 4.0±0.10 134.0±1.18 142.0 135 +1.0/0 145 5.0 3.0
V-140 4.0±0.10 138.5±1.18 146.5 140 +1.0/0 150 5.0 3.0
V-145 4.0±0.10 143.5±1.18 151.5 145 +1.0/0 155 5.0 3.0
V-150 4.0±0.10 148.5±1.18 156.5 150 +1.0/0 160 5.0 3.0 125
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-155 4.0±0.10 153.0±1.36 161.0 155 +1.0/0 165 5.0 3.0
V-160 4.0±0.10 158.0±1.36 166.0 160 +1.0/0 170 5.0 3.0
V-165 4.0±0.10 163.0±1.36 171.0 165 +1.0/0 175 5.0 3.0
V-170 4.0±0.10 168.0±1.36 176.0 170 +1.0/0 180 5.0 3.0
V-175 4.0±0.10 173.0±1.36 181.0 175 +1.0/0 185 5.0 3.0 150
V-180 4.0±0.10 178.0±1.53 186.0 180 +1.0/0 190 5.0 3.0
V-185 4.0±0.10 183.0±1.53 191.0 185 +1.0/0 195 5.0 3.0
V-190 4.0±0.10 188.0±1.53 196.0 190 +1.0/0 200 5.0 3.0
V-195 4.0±0.10 193.0±1.53 201.0 195 +1.0/0 205 5.0 3.0
V-200 4.0±0.10 198.0±1.53 206.0 200 +1.0/0 210 5.0 3.0
V-205 4.0±0.10 203.0±1.70 211.0 205 +1.0/0 215 5.0 3.0
V-210 4.0±0.10 208.0±1.70 216.0 210 +1.0/0 220 5.0 3.0
V-215 4.0±0.10 213.0±1.70 221.0 215 +1.0/0 225 5.0 3.0
V-220 4.0±0.10 218.0±1.70 226.0 220 +1.0/0 230 5.0 3.0

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径6.0mm − V規格のOリングサイズ

線径が6.0mmのV規格Oリングは、呼び番号V-225からV-475です。

V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-225 6.0±0.15 222.5±1.70 234.5 225 +1.0/0 241 8.0 4.5 200
V-230 6.0±0.15 227.5±1.95 239.5 230 +1.0/0 246 8.0 4.5
V-235 6.0±0.15 232.5±1.95 244.5 235 +1.0/0 251 8.0 4.5
V-240 6.0±0.15 237.5±1.95 249.5 240 +1.0/0 256 8.0 4.5
V-245 6.0±0.15 242.5±1.95 254.5 245 +1.0/0 261 8.0 4.5
V-250 6.0±0.15 247.5±1.95 259.5 250 +1.0/0 266 8.0 4.5
V-255 6.0±0.15 252.5±2.02 264.5 255 +1.0/0 271 8.0 4.5
V-260 6.0±0.15 257.5±2.02 269.5 260 +1.0/0 276 8.0 4.5
V-265 6.0±0.15 262.5±2.02 274.5 265 +1.0/0 281 8.0 4.5
V-270 6.0±0.15 267.5±2.02 279.5 270 +1.0/0 286 8.0 4.5
V-275 6.0±0.15 272.0±2.02 284.0 275 +1.0/0 291 8.0 4.5 250
V-280 6.0±0.15 277.0±2.27 289.0 280 +1.0/0 296 8.0 4.5
V-285 6.0±0.15 282.0±2.27 294.0 285 +1.0/0 301 8.0 4.5
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-290 6.0±0.15 287.0±2.27 299.0 290 +1.0/0 306 8.0 4.5
V-295 6.0±0.15 292.0±2.27 304.0 295 +1.0/0 311 8.0 4.5
V-300 6.0±0.15 297.0±2.27 309.0 300 +1.0/0 316 8.0 4.5
V-305 6.0±0.15 302.0±2.34 314.0 305 +1.0/0 321 8.0 4.5
V-310 6.0±0.15 307.0±2.34 319.0 310 +1.0/0 326 8.0 4.5
V-315 6.0±0.15 312.0±2.34 324.0 315 +1.0/0 331 8.0 4.5
V-320 6.0±0.15 317.0±2.34 329.0 320 +1.0/0 336 8.0 4.5
V-325 6.0±0.15 321.5±2.34 333.5 325 +1.0/0 341 8.0 4.5 300
V-330 6.0±0.15 326.5±2.51 338.5 330 +1.5/0 346 8.0 4.5
V-335 6.0±0.15 331.5±2.51 343.5 335 +1.5/0 351 8.0 4.5
V-340 6.0±0.15 336.5±2.51 348.5 340 +1.5/0 356 8.0 4.5
V-345 6.0±0.15 341.5±2.51 353.5 345 +1.5/0 361 8.0 4.5
V-350 6.0±0.15 346.5±2.51 358.5 350 +1.5/0 366 8.0 4.5
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-355 6.0±0.15 351.5±2.68 363.5 355 +1.5/0 371 8.0 4.5
V-360 6.0±0.15 356.5±2.68 368.5 360 +1.5/0 376 8.0 4.5
V-365 6.0±0.15 361.5±2.68 373.5 365 +1.5/0 381 8.0 4.5
V-370 6.0±0.15 366.5±2.68 378.5 370 +1.5/0 386 8.0 4.5
V-375 6.0±0.15 371.5±2.68 383.5 375 +1.5/0 391 8.0 4.5
V-380 6.0±0.15 376.0±2.68 388.0 380 +1.5/0 396 8.0 4.5 350
V-385 6.0±0.15 381.0±2.83 393.0 385 +1.5/0 401 8.0 4.5
V-390 6.0±0.15 386.0±2.83 398.0 390 +1.5/0 406 8.0 4.5
V-395 6.0±0.15 391.0±2.83 403.0 395 +1.5/0 411 8.0 4.5
V-400 6.0±0.15 396.0±2.83 408.0 400 +1.5/0 416 8.0 4.5
V-405 6.0±0.15 401.0±2.99 413.0 405 +1.5/0 421 8.0 4.5
V-410 6.0±0.15 406.0±2.99 418.0 410 +1.5/0 426 8.0 4.5
V-415 6.0±0.15 411.0±2.99 423.0 415 +1.5/0 431 8.0 4.5
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径
(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-420 6.0±0.15 416.0±2.99 428.0 420 +1.5/0 436 8.0 4.5
V-425 6.0±0.15 421.0±2.99 433.0 425 +1.5/0 441 8.0 4.5
V-430 6.0±0.15 425.5±2.99 437.5 430 +1.5/0 446 8.0 4.5 400
V-435 6.0±0.15 430.5±3.15 442.5 435 +1.5/0 451 8.0 4.5
V-440 6.0±0.15 435.5±3.15 447.5 440 +1.5/0 456 8.0 4.5
V-445 6.0±0.15 440.5±3.15 452.5 445 +1.5/0 461 8.0 4.5
V-450 6.0±0.15 445.5±3.15 457.5 450 +1.5/0 466 8.0 4.5
V-455 6.0±0.15 450.5±3.30 462.5 455 +1.5/0 471 8.0 4.5
V-460 6.0±0.15 455.5±3.30 467.5 460 +1.5/0 476 8.0 4.5
V-465 6.0±0.15 460.5±3.30 472.5 465 +1.5/0 481 8.0 4.5
V-470 6.0±0.15 465.5±3.30 477.5 470 +1.5/0 486 8.0 4.5
V-475 6.0±0.15 470.5±3.30 482.5 475 +1.5/0 491 8.0 4.5

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

線径10.0mm − V規格のOリングサイズ

線径が10.0mmのV規格Oリングは、呼び番号V-480からV-1055です。

V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-480 10.0±0.30 475.0±3.30 495.0 480 +1.5/0 504 12.0 7.0 450
V-490 10.0±0.30 485.0±3.60 505.0 490 +1.5/0 514 12.0 7.0
V-500 10.0±0.30 494.5±3.60 514.5 500 +1.5/0 524 12.0 7.0
V-510 10.0±0.30 504.5±3.60 524.5 510 +1.5/0 534 12.0 7.0
V-520 10.0±0.30 514.5±3.60 534.5 520 +1.5/0 544 12.0 7.0
V-530 10.0±0.30 524.5±3.60 544.5 530 +1.5/0 554 12.0 7.0 500
V-540 10.0±0.30 534.0±3.92 554.0 540 +1.5/0 564 12.0 7.0
V-550 10.0±0.30 544.0±3.92 564.0 550 +1.5/0 574 12.0 7.0
V-560 10.0±0.30 554.0±3.92 574.0 560 +1.5/0 584 12.0 7.0
V-570 10.0±0.30 564.0±3.92 584.0 570 +1.5/0 594 12.0 7.0
V-580 10.0±0.30 574.0±3.92 594.0 580 +1.5/0 604 12.0 7.0
V-585 10.0±0.30 579.0±3.92 599.0 585 +1.5/0 609 12.0 7.0 550
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-590 10.0±0.30 584.0±4.24 604.0 590 +1.5/0 614 12.0 7.0
V-600 10.0±0.30 593.0±4.24 613.0 600 +1.5/0 624 12.0 7.0
V-610 10.0±0.30 603.5±4.24 623.5 610 +1.5/0 634 12.0 7.0
V-620 10.0±0.30 613.5±4.24 633.5 620 +1.5/0 644 12.0 7.0
V-630 10.0±0.30 623.5±4.24 643.5 630 +1.5/0 654 12.0 7.0
V-640 10.0±0.30 633.5±4.24 653.5 640 +1.5/0 664 12.0 7.0 600
V-650 10.0±0.30 643.0±4.54 663.0 650 +2.0/0 674 12.0 7.0
V-660 10.0±0.30 653.0±4.54 673.0 660 +2.0/0 684 12.0 7.0
V-670 10.0±0.30 663.0±4.54 683.0 670 +2.0/0 694 12.0 7.0
V-680 10.0±0.30 673.0±4.54 693.0 680 +2.0/0 704 12.0 7.0
V-690 10.0±0.30 683.0±4.54 703.0 690 +2.0/0 714 12.0 7.0 650
V-700 10.0±0.30 692.5±4.83 712.5 700 +2.0/0 724 12.0 7.0
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-710 10.0±0.30 702.5±4.83 722.5 710 +2.0/0 734 12.0 7.0
V-720 10.0±0.30 712.5±4.83 732.5 720 +2.0/0 744 12.0 7.0
V-730 10.0±0.30 722.5±4.83 742.5 730 +2.0/0 754 12.0 7.0
V-740 10.0±0.30 732.5±4.83 752.5 740 +2.0/0 764 12.0 7.0 700
V-750 10.0±0.30 742.0±5.12 762.0 750 +2.0/0 774 12.0 7.0
V-760 10.0±0.30 752.0±5.12 772.0 760 +2.0/0 784 12.0 7.0
V-770 10.0±0.30 762.0±5.12 782.0 770 +2.0/0 794 12.0 7.0
V-780 10.0±0.30 772.0±5.12 792.0 780 +2.0/0 804 12.0 7.0
V-790 10.0±0.30 782.0±5.12 802.0 790 +2.0/0 814 12.0 7.0 750
V-800 10.0±0.30 791.5±5.44 811.5 800 +2.0/0 824 12.0 7.0
V-810 10.0±0.30 801.5±5.44 821.5 810 +2.0/0 834 12.0 7.0
V-820 10.0±0.30 811.5±5.44 831.5 820 +2.0/0 844 12.0 7.0
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-830 10.0±0.30 821.5±5.44 841.5 830 +2.0/0 854 12.0 7.0
V-840 10.0±0.30 831.5±5.44 851.5 840 +2.0/0 864 12.0 7.0
V-845 10.0±0.30 836.5±5.44 856.5 845 +2.0/0 869 12.0 7.0 800
V-850 10.0±0.30 841.5±6.06 861.5 850 +2.0/0 874 12.0 7.0
V-860 10.0±0.30 851.5±6.06 871.5 860 +2.0/0 884 12.0 7.0
V-870 10.0±0.30 861.5±6.06 881.5 870 +2.0/0 894 12.0 7.0
V-880 10.0±0.30 871.5±6.06 891.5 880 +2.0/0 904 12.0 7.0
V-890 10.0±0.30 881.5±6.06 901.5 890 +2.0/0 914 12.0 7.0
V-900 10.0±0.30 891.0±6.06 911.0 900 +2.0/0 924 12.0 7.0
V-910 10.0±0.30 901.0±6.06 921.0 910 +2.0/0 934 12.0 7.0
V-920 10.0±0.30 911.0±6.06 931.0 920 +2.0/0 944 12.0 7.0
V-930 10.0±0.30 921.0±6.06 941.0 930 +2.0/0 954 12.0 7.0
V規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
G1寸法 G1の
許容差
G2寸法

G寸法

(+0.10
 0)

S寸法

(0
-0.20)

JIS
フランジ
呼び径
V-940 10.0±0.30 931.0±6.06 951.0 940 +2.0/0 964 12.0 7.0
V-950 10.0±0.30 940.5±6.06 960.5 950 +2.0/0 974 12.0 7.0 900
V-960 10.0±0.30 950.5±6.67 970.5 960 +2.0/0 984 12.0 7.0
V-970 10.0±0.30 960.5±6.67 980.5 970 +2.0/0 994 12.0 7.0
V-980 10.0±0.30 970.5±6.67 990.5 980 +2.0/0 1004 12.0 7.0
V-990 10.0±0.30 980.5±6.67 1000.5 990 +2.0/0 1014 12.0 7.0
V-1000 10.0±0.30 990.5±6.67 1010.5 1000 +2.0/0 1024 12.0 7.0
V-1010 10.0±0.30 1000.0±6.67 1020.0 1010 +2.0/0 1034 12.0 7.0
V-1020 10.0±0.30 1010.0±6.67 1030.0 1020 +2.0/0 1044 12.0 7.0
V-1030 10.0±0.30 1020.0±6.67 1040.0 1030 +2.0/0 1054 12.0 7.0
V-1040 10.0±0.30 1030.0±6.67 1050.0 1040 +2.0/0 1064 12.0 7.0
V-1050 10.0±0.30 1039.0±6.67 1059.0 1050 +2.0/0 1074 12.0 7.0
V-1055 10.0±0.30 1044.0±6.67 1064.0 1055 +2.0/0 1079 12.0 7.0 1000

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧
