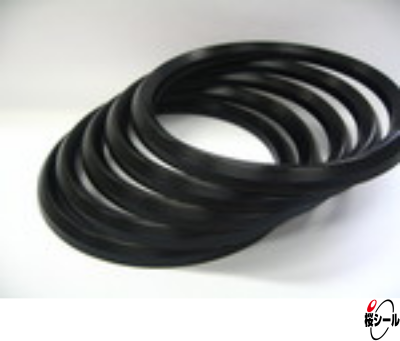

Vパッキン(Vリングとは別製品)の製品情報です。NBR/FKM/布入/布無/テフロン等の材質で、JISB2403規格寸法から規格外サイズや特殊形状のVパッキンまでを、アダプタと併せて販売しております。Oリングの桜シールは、Vパッキンも取り扱っております。
>>>Vパッキン 技術資料
[ゴムVパッキン]
シリンダに用いるゴム製のV形パッキンです。
重ね装着をすることでシール性を高めることができます。
・ゴムVパッキンの材質
桜シール株式会社のVパッキンの材質にはNBRまたはFKMがあります。
また、布入タイプ(VPF)と布無タイプ(VPH)があります。
VPHの方がシール性に優れますが、VPFはより高強度で耐摩耗性が良化されており、状況に応じて2種類を交互に重ねるなどの方法が有ります。
VPF(布入りタイプ) VPH(ゴム単体)
・ゴムVパッキンの寸法表
布無し 布入り
呼び番号 | 呼び寸法(㎜) | 高さ(㎜) | ||||
---|---|---|---|---|---|---|
布無し | 布入り | D | d | W | B1(布無し) | B2(布入り) |
H6.3 | F6.3 | 16.3 | 6.3 | 5 | 2.5±0.3 | 3 +0.5/-0.2 |
H7.1 | F7.1 | 17.1 | 7.1 | 5 | ||
H8 | F8 | 18 | 8 | 5 | ||
H9 | F9 | 19 | 9 | 5 | ||
H10 | F10 | 20 | 10 | 5 | ||
H11.2 | F11.2 | 21.2 | 11.2 | 5 | ||
H12.5 | F12.5 | 22.5 | 12.5 | 5 | ||
H14 | F14 | 24 | 14 | 5 | ||
H15 | F15 | 28 | 15 | 6.5 | 3.0±0.3 | |
H16 | F16 | 26 | 16 | 5 | 2.5±0.3 | |
H18 | F18 | 31 | 18 | 6.5 | 3.0±0.3 | |
H18.5 | F18.5 | 31.5 | 18.5 | 6.5 | ||
H20 | F20 | 33 | 20 | 6.5 | ||
H22.4 | F22.4 | 35.4 | 22.4 | 6.5 | ||
H25 | F25 | 38 | 25 | 6.5 | ||
H27 | F27 | 40 | 27 | 6.5 | ||
H28 | F28 | 41 | 28 | 6.5 | ||
H31.5 | F31.5 | 44.5 | 31.5 | 6.5 | ||
H32 | F32 | 45 | 32 | 6.5 | ||
H34 | F34 | 50 | 34 | 8 | 3.5±0.3 | 4 +0.5/-0.2 |
H35.5 | F35.5 | 51.5 | 35.5 | 8 | ||
H40 | F40 | 56 | 40 | 8 | ||
H45 | F45 | 61 | 45 | 8 | ||
H47 | F47 | 63 | 47 | 8 | ||
H50 | F50 | 66 | 50 | 8 | ||
H53 | F53 | 69 | 53 | 8 | ||
H55 | F55 | 71 | 55 | 8 | ||
H56 | F56 | 72 | 56 | 8 | ||
H60 | F60 | 76 | 60 | 8 | ||
H63 | F63 | 79 | 63 | 8 | ||
H64 | F64 | 80 | 64 | 8 | ||
H67 | F67 | 87 | 67 | 10 | 4±0.3 | 5 +0.5/-0.2 |
H70 | F70 | 90 | 70 | 10 | ||
H71 | F71 | 91 | 71 | 10 | ||
H75 | F75 | 95 | 75 | 10 | ||
H80 | F80 | 100 | 80 | 10 | ||
H85 | F85 | 105 | 85 | 10 | ||
H90 | F90 | 110 | 90 | 10 | ||
H92 | F92 | 112 | 92 | 10 | ||
H95 | F95 | 115 | 95 | 10 | ||
H100 | F100 | 120 | 100 | 10 | ||
H105 | F105 | 125 | 105 | 10 | ||
H106 | F106 | 126 | 106 | 10 | ||
H112 | F112 | 132 | 112 | 10 | ||
H118 | F118 | 138 | 118 | 10 | ||
H120 | F120 | 140 | 120 | 10 | ||
H125 | F125 | 150 | 125 | 12.5 | 5±0.3 | 6 +0.5/-0.2 |
H132 | F132 | 157 | 132 | 12.5 | ||
H135 | F135 | 160 | 135 | 12.5 | ||
H140 | F140 | 165 | 140 | 12.5 | ||
H145 | F145 | 170 | 145 | 12.5 | ||
H150 | F150 | 175 | 150 | 12.5 | ||
H155 | F155 | 180 | 155 | 12.5 | ||
H160 | F160 | 185 | 160 | 12.5 | ||
H165 | F165 | 190 | 165 | 12.5 | ||
H170 | F170 | 195 | 170 | 12.5 | ||
H175 | F175 | 200 | 175 | 12.5 | ||
H180 | F180 | 205 | 180 | 12.5 | ||
H190 | F190 | 215 | 190 | 12.5 | ||
H199 | F199 | 224 | 199 | 12.5 | ||
H200 | F200 | 225 | 200 | 12.5 | ||
H212 | F212 | 237 | 212 | 12.5 | ||
H224 | F224 | 249 | 224 | 12.5 | ||
H225 | F225 | 250 | 225 | 12.5 | ||
H236 | F236 | 261 | 236 | 12.5 | ||
H250 | F250 | 275 | 250 | 12.5 | ||
H265 | F265 | 297 | 265 | 16 | 6±0.4 | 7 +0.8/-0.3 |
H280 | F280 | 312 | 280 | 16 | ||
H300 | F300 | 332 | 300 | 16 | ||
― | F315 | 347 | 315 | 16 | ||
― | F335 | 367 | 335 | 16 | ||
― | F355 | 387 | 355 | 16 | ||
― | F375 | 407 | 375 | 16 | ||
― | F400 | 432 | 400 | 16 | ||
― | F425 | 457 | 425 | 16 | ||
― | F450 | 482 | 450 | 16 | ||
― | F475 | 507 | 475 | 16 | ||
― | F500 | 532 | 500 | 16 | ||
― | F530 | 570 | 530 | 20 | 8 +1.2/-0.4 | |
― | F560 | 600 | 560 | 20 | ||
― | F600 | 640 | 600 | 20 | ||
― | F630 | 670 | 630 | 20 | ||
― | F670 | 710 | 670 | 20 | ||
― | F710 | 750 | 710 | 20 | ||
― | F750 | 790 | 750 | 20 | ||
― | F800 | 840 | 800 | 20 | ||
― | F850 | 890 | 850 | 20 | ||
― | F900 | 940 | 900 | 20 | ||
― | F950 | 990 | 950 | 20 | ||
― | F1000 | 1040 | 1000 | 20 |
JIS B2403に準じた規格サイズの他にも特殊寸法品も多数有ります。
特殊寸法については別途問合せください。
>>>Vパッキン 技術資料
・アダプタ
規格サイズは布入ゴムで、特殊サイズや用途に合わせてBC材での製作をしております。
[PTFE Vパッキン]
PTFE(フッ素樹脂)製のV形パッキンです。用途に合わせて3種類の断面形状があります。
名称 | VH形 |
用途 | 高圧用 |
シール性 | 〇 |
特徴 | 重ねる枚数を増やしやすい |
名称 | VL形 |
用途 | 低圧用 |
シール性 | ◎ |
特徴 | シール性に優れる |
名称 | D形 |
用途 | 低圧用 |
シール性 | 〇 |
特徴 | メスアダプターを必要としない |
充填材入りPTFE(ガラス、グラファイトなど)も製作可能です。
