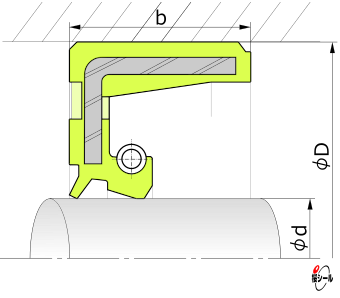

TOP型は、一般産業機械向けを中心に生産を行っている東洋オイルシール製作所(TOYO)の掲げるオイルシール型式(形状の規格)のひとつです。小径・中圧用の型式で、TO型などの耐圧用以外のオイルシールと比較してリップ部の受圧面積を小さく、また剛性を持たせた設計をすることで、リップ先端の当たり面が大きくなって過剰な摩耗が発生するのを防いでいます。尚、耐圧用のオイルシールを使用する際は、発熱が起こるので軸の偏心を小さくし、また十分な潤滑を確保して下さい。
桜シール社のオイルシール型式では、TOP型に相当する規格はMP型です。但し、基幹製品であるOリングのように多彩な寸法に対応した金型は保有していません。一定以上の生産量が見込まれるものや、リップ部などの材質に桜シール社が最も得意とするフッ素ゴム(FKM)、若しくはパーフロロエラストマー(FFKM/パーフロ)をはじめとする高機能ゴム材質などを用いるもの、或いは設計から行うような特殊形状のものなどを中心に、オイルシール金型の増面を行っております。少量多品種の汎用オイルシールといった需要に対しては、東洋オイルシール製作所などの製品をお薦めし、また販売させて頂きます。
>>>オイルシール 製品情報
>>>オイルシール 技術資料
オイルシール TOP型の寸法表
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
TOP 7 20 7 | 7 | 20 | 7 |
TOP 8 18 7 | 8 | 18 | 7 |
TOP 8 22 7 | 8 | 22 | 7 |
TOP 10 21 8 | 10 | 21 | 8 |
TOP 10 25 7 | 10 | 25 | 7 |
TOP 12 24 7 | 12 | 24 | 7 |
TOP 12 25 7 | 12 | 25 | 7 |
TOP 13 28 7 | 13 | 28 | 7 |
TOP 14 28 7 | 14 | 28 | 7 |
TOP 15 30 7 | 15 | 30 | 7 |
TOP 16 30 7 | 16 | 30 | 7 |
TOP 16 30 8 | 16 | 30 | 8 |
TOP 17 35 8 | 17 | 35 | 8 |
TOP 18 28 6 | 18 | 28 | 6 |
TOP 18 35 8 | 18 | 35 | 8 |
TOP 19 35 8 | 19 | 35 | 8 |
TOP 20 30 7 | 20 | 30 | 7 |
TOP 20 32 6 | 20 | 32 | 6 |
TOP 20 32 8 | 20 | 32 | 8 |
TOP 20 40 11 | 20 | 40 | 11 |
TOP 21 32 8 | 21 | 32 | 8 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
TOP 22 32 6 | 22 | 32 | 6 |
TOP 22 35 8 | 22 | 35 | 8 |
TOP 22 42 11 | 22 | 42 | 11 |
TOP 23 42 11 | 23 | 42 | 11 |
TOP 24 40 8 | 24 | 40 | 8 |
TOP 25 40 8 | 25 | 40 | 8 |
TOP 25 42 7 | 25 | 42 | 7 |
TOP 25 45 7 | 25 | 45 | 7 |
TOP 25 45 11 | 25 | 45 | 11 |
TOP 26 42 8 | 26 | 42 | 8 |
TOP 27 47 11 | 27 | 47 | 11 |
TOP 28 40 8 | 28 | 40 | 8 |
TOP 28 48 11 | 28 | 48 | 11 |
TOP 30 42 7 | 30 | 42 | 7 |
TOP 30 42 8 | 30 | 42 | 8 |
TOP 30 45 8 | 30 | 45 | 8 |
TOP 30 50 11 | 30 | 50 | 11 |
TOP 32 45 8 | 32 | 45 | 8 |
TOP 32 48 8 | 32 | 48 | 8 |
TOP 32 52 11 | 32 | 52 | 11 |
TOP 32 54 8 | 32 | 54 | 8 |
TOP 34 54 11 | 34 | 54 | 11 |
TOP 35 50 8 | 35 | 50 | 8 |
TOP 35 55 11 | 35 | 55 | 11 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
TOP 38 58 11 | 38 | 58 | 11 |
TOP 40 62 11 | 40 | 62 | 11 |
TOP 42 55 9 | 42 | 55 | 9 |
TOP 42 65 12 | 42 | 65 | 12 |
TOP 45 55 8 | 45 | 55 | 8 |
TOP 45 62 9 | 45 | 62 | 9 |
TOP 45 65 6 | 45 | 65 | 6 |
TOP 45 68 12 | 45 | 68 | 12 |
TOP 48 70 12 | 48 | 70 | 12 |
TOP 50 72 8 | 50 | 72 | 8 |
TOP 50 72 12 | 50 | 72 | 12 |
TOP 52 75 12 | 52 | 75 | 12 |
TOP 55 70 9 | 55 | 70 | 9 |
TOP 55 78 12 | 55 | 78 | 12 |
TOP 58 80 12 | 58 | 80 | 12 |
TOP 60 82 12 | 60 | 82 | 12 |
TOP 62 85 12 | 62 | 85 | 12 |
TOP 70 95 13 | 70 | 95 | 13 |
TOP 75 100 13 | 75 | 100 | 13 |
TOP 80 101 10 | 80 | 101 | 10 |
TOP 85 120 15 | 85 | 120 | 15 |
TOP 90 110 13 | 90 | 110 | 13 |
TOP 110 140 14 | 110 | 140 | 14 |
