ゴム加工品(切削・抜き)

ゴム加工品のうち、ゴム切削加工は試作など少量生産品や成形品への追加工に有効です。また、ゴム抜き加工は、プレス金型の費用が掛からないことから省コスト生産に向きます。共にゴム成形(金型成形)に比べて精度は劣りますが、諸々の条件によっては非常に有効な製造方法になります。Oリングの桜シールでは、ゴム切削加工品やゴム抜き加工品も取り扱っております。



材質はゴム紐・ゴム板(ラバーシート)ページをご参照ください。

フランジガスケット


フランジガスケットは、板の抜き加工によって製作されたフランジ継手用のガスケットです。Oリングの桜シールでは、JISフランジやユニオンフランジに合わせたガスケットだけでなく、特殊フランジ用のフランジガスケットも販売しております。





種類 メーカー等 主な材質・規格 主な厚み
ノンアス
ジョイントシート
バルカー 6500,6500AC,6502,6503,6503AC 0.5t  0.8t  1t  1.5t  2t  3t
ニチアス 1995,1120,1993 0.8t  1t  1.5t  2t  3t
クリンガー トップグラフ2000,C-4430,C-4400,C-4243,PSM-A/S
合成ゴム NR 天然ゴム 0.5t  0.8t  1t  1.5t  2t  3t
CR クロロプレンゴム 0.3t  0.5t  0.8t  1t  1.5t  2t  3t
NBR ニトリルゴム
EPDM エチレンプロピレンゴム
その他ゴム VMQ シリコーンゴム 0.5t  1t  1.5t  2t  3t
FKM フッ素ゴム
樹脂 PTFE 4フッ化エチレン樹脂 0.5t  0.8t  1t  1.5t  2t  3t

規格品ガスケットには全面形(FF)と背面形(RF)がありますので、どちらかをご指定ください。

フランジガスケット

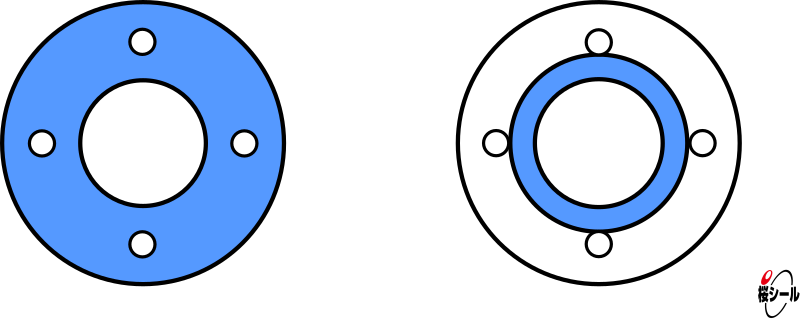

全面形(FF)            背面形(RF)

※青色部分がガスケットです
