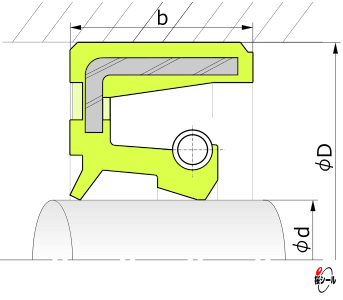

オイルシールMHSA型(形式)

MHSA型(形式)は、トヨタグループに於いて主要企業の一角を担うジェイテクト社の関連会社、光洋シーリングテクノ社(KOYO)の掲げる代表的なオイルシール型式(形状の規格)のひとつです。旧々JISではPJに、旧JIS及びJASO規格ではDに、そしてJIS及びISO規格ではタイプ4(Type 4)に分類されます。バネ(スプリング)ありで補助リップが付いている構造で、金属環の外周がゴム材質で覆われていることから、同系統の型式で金属環が露出しているHMSA型よりも、オイルシール外周面のシール性が安定しています。尚、記号MHSAの内訳は、「MH=オイルシール形式記号:外周ゴム」、「S=ばね記号:バネあり」、そして「A=リップ形式記号:補助リップ付き」です。

桜シール社のオイルシール型式では、MHSA型(形式)に相当する規格はM型です。但し、基幹製品であるOリングのように多彩な寸法に対応した金型は保有していません。一定以上の生産量が見込まれるものや、リップ部などの材質に桜シール社が最も得意とするフッ素ゴム(FKM)、若しくはパーフロロエラストマー(FFKM/パーフロ)をはじめとする高機能ゴム材質などを用いるもの、或いは設計から行うような特殊形状のものなどを中心に、オイルシール金型の増面を行っております。少量多品種の汎用オイルシールといった需要に対しては、ジェイテクト社(光洋シーリングテクノ社)などの製品をお薦めし、また販売させて頂きます。

>>>オイルシール 製品情報

>>>オイルシール 技術資料

>>>お問い合わせ/販売





オイルシール MHSA型(形式)の寸法表


呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 7 20 7 7 20 7 N(ニトリル) - - -
MHSA 8 22 5 8 22 5 N(ニトリル) - - -
MHSA 8 22 7 8 22 7 N(ニトリル) - - -
MHSA 9 22 7 9 22 7 N(ニトリル) - - -
MHSA 10 20 7 10 20 7 N(ニトリル) - - -
MHSA 10 22 5 10 22 5 N(ニトリル) - - -
MHSA 10 22 8 10 22 8 N(ニトリル) - - -
MHSA 10 25 7 10 25 7 N(ニトリル) - - -
MHSA 11 22 7 11 22 7 N(ニトリル) F(フッ素) - -
MHSA 12 22 4 12 22 4 - - - A(アクリル)
MHSA 12 25 5 12 25 5 N(ニトリル) F(フッ素) - -
MHSA 12 28 5 12 28 5 N(ニトリル) - - -
MHSA 13 25 7 13 25 7 N(ニトリル) - S(シリコン) -
MHSA 13 28 7 13 28 7 N(ニトリル) - - A(アクリル)
MHSA 13 30 8 13 30 8 N(ニトリル) - - -
MHSA 14 24 6 14 24 6 N(ニトリル) - - -
MHSA 14 24 7 14 24 7 N(ニトリル) - - -
MHSA 14 28 7 14 28 7 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 15 22 7 15 22 7 N(ニトリル) - - -
MHSA 15 24 7 15 24 7 N(ニトリル) - - -
MHSA 15 25 5 15 25 5 N(ニトリル) - - -
MHSA 15 25 7 15 25 7 N(ニトリル) - - A(アクリル)
MHSA 15 28 6 15 28 6 N(ニトリル) - - -
MHSA 15 30 5 15 30 5 N(ニトリル) - - -
MHSA 15 30 7 15 30 7 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 15 30 12 15 30 12 N(ニトリル) - - -
MHSA 15 35 5 15 35 5 N(ニトリル) - - -
MHSA 15 35 8 15 35 8 N(ニトリル) - - -
MHSA 16 26 7 16 26 7 - F(フッ素) - A(アクリル)
MHSA 16 28 7 16 28 7 N(ニトリル) F(フッ素) - -
MHSA 16 30 5 16 30 5 N(ニトリル) - - -
MHSA 16 30 7 16 30 7 N(ニトリル) - - -
MHSA 17 28 5 17 28 5 N(ニトリル) - - -
MHSA 17 28 6 17 28 6 N(ニトリル) - S(シリコン) -
MHSA 17 28 7 17 28 7 N(ニトリル) - - -



>>>オイルシール 製品情報

>>>オイルシール 技術資料

>>>お問い合わせ/販売

呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 17 30 5 17 30 5 N(ニトリル) - - -
MHSA 17 30 6 17 30 6 N(ニトリル) - - A(アクリル)
MHSA 17 30 7 17 30 7 N(ニトリル) - - -
MHSA 17 30 8 17 30 8 N(ニトリル) - - -
MHSA 17 32 7 17 32 7 N(ニトリル) - - -
MHSA 17 32 8 17 32 8 N(ニトリル) - - -
MHSA 17 35 5 17 35 5 N(ニトリル) - - -
MHSA 17 35 7 17 35 7 N(ニトリル) - - -
MHSA 17 35 8 17 35 8 N(ニトリル) F(フッ素) - -
MHSA 18 30 8 18 30 8 N(ニトリル) - - -
MHSA 18 32 8 18 32 8 N(ニトリル) - - -
MHSA 18 35 8 18 35 8 N(ニトリル) - - -
MHSA 18 36 10 18 36 10 N(ニトリル) - - -
MHSA 19 30 8 19 30 8 N(ニトリル) - - -
MHSA 19 32 8 19 32 8 N(ニトリル) - - -
MHSA 19 35 5 19 35 5 N(ニトリル) - - -
MHSA 19 35 7 19 35 7 N(ニトリル) - S(シリコン) -
MHSA 19 38 7 19 38 7 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 20 30 7 20 30 7 N(ニトリル) - S(シリコン) -
MHSA 20 30 9 20 30 9 N(ニトリル) - - -
MHSA 20 32 5 20 32 5 N(ニトリル) - - -
MHSA 20 32 6 20 32 6 N(ニトリル) - - -
MHSA 20 32 8 20 32 8 N(ニトリル) - - -
MHSA 20 34 7 20 34 7 N(ニトリル) - - A(アクリル)
MHSA 20 35 5 20 35 5 N(ニトリル) - - -
MHSA 20 35 7 20 35 7 N(ニトリル) - S(シリコン) -
MHSA 20 35 8 20 35 8 N(ニトリル) - - -
MHSA 20 35 10 20 35 10 N(ニトリル) - - -
MHSA 20 36 5 20 36 5 N(ニトリル) - - -
MHSA 20 36 7 20 36 7 N(ニトリル) - - -
MHSA 20 40 5 20 40 5 N(ニトリル) - - -
MHSA 20 40 7 20 40 7 N(ニトリル) - - -
MHSA 20 40 8 20 40 8 N(ニトリル) - - -
MHSA 20 40 11 20 40 11 N(ニトリル) - - -
MHSA 20 42 5 20 42 5 N(ニトリル) - - -
MHSA 20 42 8 20 42 8 N(ニトリル) - - A(アクリル)
MHSA 20 47 5 20 47 5 N(ニトリル) - - -
MHSA 20 47 6 20 47 6 N(ニトリル) - - -
MHSA 20 47 7 20 47 7 N(ニトリル) - - -
MHSA 20 52 8 20 52 8 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 21 40 7 21 40 7 N(ニトリル) - - -
MHSA 22 32 7 22 32 7 N(ニトリル) - - -
MHSA 22 35 7 22 35 7 N(ニトリル) - - -
MHSA 22 35 8 22 35 8 N(ニトリル) - S(シリコン) -
MHSA 22 38 8 22 38 8 N(ニトリル) - - -
MHSA 22 40 11 22 40 11 N(ニトリル) - - -
MHSA 22 42 7 22 42 7 N(ニトリル) - - -
MHSA 22 42 10 22 42 10 N(ニトリル) - - -
MHSA 22 42 11 22 42 11 N(ニトリル) - - -
MHSA 24 35 8 24 35 8 N(ニトリル) - - -
MHSA 24 38 8 24 38 8 N(ニトリル) - - -
MHSA 24 40 8 24 40 8 N(ニトリル) - - -
MHSA 25 35 6 25 35 6 N(ニトリル) - - -
MHSA 25 35 7 25 35 7 N(ニトリル) - - -
MHSA 25 38 7 25 38 7 N(ニトリル) F(フッ素) - -
MHSA 25 38 8 25 38 8 N(ニトリル) - - A(アクリル)
MHSA 25 40 7 25 40 7 N(ニトリル) - - -
MHSA 25 40 8 25 40 8 N(ニトリル) F(フッ素) S(シリコン) A(アクリル)
MHSA 25 40 10 25 40 10 N(ニトリル) - - -



>>>オイルシール 製品情報

>>>オイルシール 技術資料

>>>お問い合わせ/販売

このページのTOPへ戻る

呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 25 42 8 25 42 8 N(ニトリル) - - -
MHSA 25 45 7 25 45 7 N(ニトリル) - - A(アクリル)
MHSA 25 45 8 25 45 8 N(ニトリル) - - A(アクリル)
MHSA 25 45 10 25 45 10 N(ニトリル) - - -
MHSA 25 45 11 25 45 11 N(ニトリル) F(フッ素) - -
MHSA 25 47 7 25 47 7 N(ニトリル) - - -
MHSA 25 47 8 25 47 8 N(ニトリル) - - -
MHSA 25 50 12 25 50 12 N(ニトリル) - - -
MHSA 25 52 7 25 52 7 N(ニトリル) - - -
MHSA 25 52 12 25 52 12 N(ニトリル) - - -
MHSA 25 62 11 25 62 11 N(ニトリル) - - A(アクリル)
MHSA 26 36 8 26 36 8 N(ニトリル) - - -
MHSA 26 38 8 26 38 8 N(ニトリル) - - -
MHSA 26 40 8 26 40 8 N(ニトリル) - - -
MHSA 26 42 8 26 42 8 N(ニトリル) - - -
MHSA 28 40 7 28 40 7 N(ニトリル) - - -
MHSA 28 40 8 28 40 8 N(ニトリル) - S(シリコン) -
MHSA 28 42 8 28 42 8 N(ニトリル) - - A(アクリル)
MHSA 28 44 8 28 44 8 N(ニトリル) - - -
MHSA 28 45 8 28 45 8 N(ニトリル) - - -
MHSA 28 47 8 28 47 8 N(ニトリル) - - -
MHSA 28 48 7 28 48 7 N(ニトリル) - - -
MHSA 28 48 8 28 48 8 N(ニトリル) - - -
MHSA 28 48 11 28 48 11 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 30 40 7 30 40 7 N(ニトリル) - - -
MHSA 30 42 7 30 42 7 N(ニトリル) - - -
MHSA 30 42 8 30 42 8 N(ニトリル) - - A(アクリル)
MHSA 30 45 7 30 45 7 N(ニトリル) - - -
MHSA 30 45 8 30 45 8 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 30 46 7 30 46 7 N(ニトリル) - - A(アクリル)
MHSA 30 47 8 30 47 8 N(ニトリル) - - -
MHSA 30 50 7 30 50 7 N(ニトリル) - - -
MHSA 30 50 8 30 50 8 N(ニトリル) - - A(アクリル)
MHSA 30 50 11 30 50 11 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 30 52 8 30 52 8 N(ニトリル) - - -
MHSA 30 55 12 30 55 12 N(ニトリル) - - -
MHSA 30 62 7 30 62 7 N(ニトリル) - - -
MHSA 30 62 8 30 62 8 N(ニトリル) - - -
MHSA 30 62 10 30 62 10 N(ニトリル) - - -
MHSA 32 43 7 32 43 7 N(ニトリル) - - -
MHSA 32 45 7 32 45 7 N(ニトリル) - - -
MHSA 32 45 8 32 45 8 N(ニトリル) - - -
MHSA 32 48 8 32 48 8 N(ニトリル) - - -
MHSA 32 52 8 32 52 8 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 32 52 11 32 52 11 N(ニトリル) F(フッ素) - -
MHSA 32 54 10 32 54 10 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 34 44 8 34 44 8 N(ニトリル) - - -
MHSA 34 48 8 34 48 8 N(ニトリル) - - -
MHSA 34 54 11 34 54 11 N(ニトリル) - - -
MHSA 35 48 7 35 48 7 N(ニトリル) - S(シリコン) -
MHSA 35 48 8 35 48 8 N(ニトリル) - - -
MHSA 35 50 7 35 50 7 N(ニトリル) - - -
MHSA 35 50 8 35 50 8 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 35 50 11 35 50 11 N(ニトリル) - S(シリコン) -
MHSA 35 52 7 35 52 7 N(ニトリル) - - -
MHSA 35 52 8 35 52 8 N(ニトリル) - - -
MHSA 35 52 9 35 52 9 N(ニトリル) - - -
MHSA 35 52 11 35 52 11 N(ニトリル) - - -
MHSA 35 52 12 35 52 12 N(ニトリル) - - A(アクリル)
MHSA 35 55 7 35 55 7 N(ニトリル) - - -
MHSA 35 55 8 35 55 8 N(ニトリル) - - -
MHSA 35 55 11 35 55 11 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 35 55 12 35 55 12 N(ニトリル) - - -
MHSA 35 60 12 35 60 12 N(ニトリル) - - -
MHSA 36 50 7 36 50 7 N(ニトリル) - - A(アクリル)



>>>オイルシール 製品情報

>>>オイルシール 技術資料

>>>お問い合わせ/販売

このページのTOPへ戻る

呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 38 50 8 38 50 8 N(ニトリル) - S(シリコン) -
MHSA 38 52 9 38 52 9 N(ニトリル) - - -
MHSA 38 55 8 38 55 8 N(ニトリル) - - -
MHSA 38 55 9 38 55 9 N(ニトリル) - - -
MHSA 38 58 7 38 58 7 N(ニトリル) - - -
MHSA 38 58 8 38 58 8 N(ニトリル) - - -
MHSA 38 58 11 38 58 11 N(ニトリル) - S(シリコン) -
MHSA 40 52 7 40 52 7 N(ニトリル) - - -
MHSA 40 52 8 40 52 8 N(ニトリル) F(フッ素) - -
MHSA 40 55 7 40 55 7 N(ニトリル) - - -
MHSA 40 55 8 40 55 8 N(ニトリル) - - -
MHSA 40 55 9 40 55 9 N(ニトリル) - - -
MHSA 40 58 7 40 58 7 N(ニトリル) - - -
MHSA 40 58 8 40 58 8 N(ニトリル) - - -
MHSA 40 58 10 40 58 10 N(ニトリル) - - -
MHSA 40 60 12 40 60 12 N(ニトリル) - - -
MHSA 40 62 7 40 62 7 N(ニトリル) - - -
MHSA 40 62 8 40 62 8 N(ニトリル) - S(シリコン) -
MHSA 40 62 11 40 62 11 N(ニトリル) - - -
MHSA 40 62 12 40 62 12 N(ニトリル) - - A(アクリル)
MHSA 40 65 14 40 65 14 N(ニトリル) - - -
MHSA 40 75 12 40 75 12 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 42 55 7 42 55 7 N(ニトリル) - - -
MHSA 42 55 9 42 55 9 N(ニトリル) - - -
MHSA 42 60 9 42 60 9 N(ニトリル) - - -
MHSA 42 65 12 42 65 12 N(ニトリル) - S(シリコン) -
MHSA 44 60 9 44 60 9 N(ニトリル) - - -
MHSA 45 60 9 45 60 9 N(ニトリル) - - A(アクリル)
MHSA 45 62 7 45 62 7 N(ニトリル) - - -
MHSA 45 62 9 45 62 9 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 45 68 7 45 68 7 N(ニトリル) - - -
MHSA 45 68 9 45 68 9 N(ニトリル) - - -
MHSA 45 68 12 45 68 12 N(ニトリル) - - -
MHSA 45 70 12 45 70 12 N(ニトリル) - - -
MHSA 45 70 14 45 70 14 N(ニトリル) - - -
MHSA 45 72 12 45 72 12 N(ニトリル) - - -
MHSA 48 62 9 48 62 9 N(ニトリル) - - -
MHSA 48 65 9 48 65 9 N(ニトリル) - - -
MHSA 48 70 7 48 70 7 N(ニトリル) - - -
MHSA 48 70 9 48 70 9 N(ニトリル) - - -
MHSA 48 70 12 48 70 12 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 50 64 10 50 64 10 N(ニトリル) - - -
MHSA 50 65 9 50 65 9 N(ニトリル) - S(シリコン) -
MHSA 50 68 9 50 68 9 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 50 70 10 50 70 10 N(ニトリル) - S(シリコン) -
MHSA 50 70 12 50 70 12 N(ニトリル) - - -
MHSA 50 72 7 50 72 7 N(ニトリル) - - -
MHSA 50 72 9 50 72 9 N(ニトリル) - - -
MHSA 50 72 12 50 72 12 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 50 72 14 50 72 14 N(ニトリル) - - -
MHSA 50 80 14 50 80 14 N(ニトリル) - - -
MHSA 52 70 9 52 70 9 N(ニトリル) - - -
MHSA 52 75 12 52 75 12 N(ニトリル) - - A(アクリル)
MHSA 55 70 9 55 70 9 N(ニトリル) - - -
MHSA 55 72 7 55 72 7 N(ニトリル) - - -
MHSA 55 72 9 55 72 9 N(ニトリル) - - -
MHSA 55 78 7 55 78 7 N(ニトリル) - - -
MHSA 55 78 9 55 78 9 N(ニトリル) - - -
MHSA 55 78 12 55 78 12 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 55 80 12 55 80 12 N(ニトリル) - - -
MHSA 55 85 14 55 85 14 N(ニトリル) - - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 56 78 9 56 78 9 N(ニトリル) - - -
MHSA 56 78 12 56 78 12 N(ニトリル) - - -
MHSA 58 75 9 58 75 9 N(ニトリル) - - -
MHSA 58 80 9 58 80 9 N(ニトリル) - - -
MHSA 58 80 12 58 80 12 N(ニトリル) - - -
MHSA 60 75 9 60 75 9 N(ニトリル) - - -
MHSA 60 78 7 60 78 7 N(ニトリル) - - -
MHSA 60 78 9 60 78 9 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 60 80 12 60 80 12 N(ニトリル) - - -
MHSA 60 82 7 60 82 7 N(ニトリル) - - -
MHSA 60 82 9 60 82 9 N(ニトリル) - - -
MHSA 60 82 12 60 82 12 N(ニトリル) F(フッ素) S(シリコン) A(アクリル)
MHSA 60 90 11 60 90 11 N(ニトリル) - - -
MHSA 60 90 12 60 90 12 N(ニトリル) F(フッ素) - -
MHSA 60 90 14 60 90 14 N(ニトリル) - - -
MHSA 62 80 9 62 80 9 N(ニトリル) - - -
MHSA 62 85 12 62 85 12 N(ニトリル) - - -
MHSA 63 80 9 63 80 9 N(ニトリル) - - -
MHSA 63 85 12 63 85 12 N(ニトリル) - - -



>>>オイルシール 製品情報

>>>オイルシール 技術資料

>>>お問い合わせ/販売

このページのTOPへ戻る

呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 65 82 10 65 82 10 N(ニトリル) - - -
MHSA 65 88 8 65 88 8 N(ニトリル) - - -
MHSA 65 88 12 65 88 12 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 65 90 13 65 90 13 N(ニトリル) - - -
MHSA 65 95 14 65 95 14 - - - A(アクリル)
MHSA 68 90 12 68 90 12 N(ニトリル) - - -
MHSA 70 88 8 70 88 8 N(ニトリル) - - -
MHSA 70 88 12 70 88 12 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 70 90 12 70 90 12 N(ニトリル) - S(シリコン) -
MHSA 70 92 8 70 92 8 N(ニトリル) - - -
MHSA 70 92 12 70 92 12 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 70 95 8 70 95 8 N(ニトリル) - - -
MHSA 70 95 13 70 95 13 N(ニトリル) - S(シリコン) A(アクリル)
MHSA 70 100 14 70 100 14 N(ニトリル) - - -
MHSA 71 95 13 71 95 13 N(ニトリル) - - -
MHSA 75 100 8 75 100 8 N(ニトリル) - - -
MHSA 75 100 13 75 100 13 N(ニトリル) F(フッ素) - -
MHSA 75 105 15 75 105 15 N(ニトリル) - - -
MHSA 80 100 8 80 100 8 N(ニトリル) - - -
MHSA 80 100 10 80 100 10 N(ニトリル) - S(シリコン) -
MHSA 80 100 12 80 100 12 N(ニトリル) - S(シリコン) -
MHSA 80 105 8 80 105 8 N(ニトリル) - - -
MHSA 80 105 13 80 105 13 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 80 115 15 80 115 15 N(ニトリル) - - -
MHSA 85 110 9 85 110 9 N(ニトリル) - - -
MHSA 85 110 13 85 110 13 N(ニトリル) F(フッ素) S(シリコン) A(アクリル)
MHSA 90 115 9 90 115 9 N(ニトリル) - - -
MHSA 90 115 13 90 115 13 N(ニトリル) F(フッ素) - -
MHSA 95 115 13 95 115 13 N(ニトリル) - - -
MHSA 95 120 9 95 120 9 N(ニトリル) - - -
MHSA 95 120 13 95 120 13 N(ニトリル) F(フッ素) S(シリコン) A(アクリル)
MHSA 95 130 9 95 130 9 N(ニトリル) - - -
MHSA 95 130 15 95 130 15 N(ニトリル) F(フッ素) - -
MHSA 100 125 13 100 125 13 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 100 135 15 100 135 15 N(ニトリル) F(フッ素) - -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 105 135 9 105 135 9 N(ニトリル) - - -
MHSA 105 135 14 105 135 14 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 110 140 9 110 140 9 N(ニトリル) - - -
MHSA 110 140 14 110 140 14 N(ニトリル) - S(シリコン) -
MHSA 110 145 15 110 145 15 - - - A(アクリル)
MHSA 112 145 14 112 145 14 N(ニトリル) - - -
MHSA 115 145 9 115 145 9 N(ニトリル) - - -
MHSA 115 145 14 115 145 14 N(ニトリル) - - -
MHSA 120 150 9 120 150 9 N(ニトリル) - - -
MHSA 120 150 14 120 150 14 N(ニトリル) - S(シリコン) -
MHSA 120 155 16 120 155 16 N(ニトリル) F(フッ素) S(シリコン) A(アクリル)
MHSA 125 155 14 125 155 14 N(ニトリル) F(フッ素) S(シリコン) A(アクリル)
MHSA 125 155 16 125 155 16 N(ニトリル) - - -
MHSA 130 150 11 130 150 11 N(ニトリル) - - -
MHSA 130 160 9 130 160 9 N(ニトリル) - - -
MHSA 130 160 14 130 160 14 N(ニトリル) F(フッ素) - -
MHSA 135 165 14 135 165 14 N(ニトリル) F(フッ素) - -
MHSA 140 160 14 140 160 14 N(ニトリル) - - -
MHSA 140 170 12 140 170 12 N(ニトリル) - - -
MHSA 140 170 14 140 170 14 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 140 185 16 140 185 16 N(ニトリル) F(フッ素) S(シリコン) -
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 145 175 12 145 175 12 N(ニトリル) - - -
MHSA 145 175 14 145 175 14 N(ニトリル) - - -
MHSA 150 180 12 150 180 12 N(ニトリル) - - -
MHSA 150 180 14 150 180 14 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 150 180 16 150 180 16 N(ニトリル) - - -
MHSA 155 180 15 155 180 15 N(ニトリル) - - -
MHSA 160 190 12 160 190 12 N(ニトリル) - - -
MHSA 160 190 16 160 190 16 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 165 195 14 165 195 14 N(ニトリル) F(フッ素) - -
MHSA 170 200 12 170 200 12 N(ニトリル) - - -
MHSA 170 200 16 170 200 16 N(ニトリル) F(フッ素) - -
MHSA 180 210 12 180 210 12 N(ニトリル) - - -
MHSA 180 210 16 180 210 16 N(ニトリル) F(フッ素) - -
MHSA 180 215 18 180 215 18 N(ニトリル) - - -
MHSA 200 240 20 200 240 20 N(ニトリル) F(フッ素) - A(アクリル)
MHSA 210 250 16 210 250 16 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 220 255 18 220 255 18 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 230 270 16 230 270 16 N(ニトリル) F(フッ素) - -
MHSA 230 270 20 230 270 20 N(ニトリル) F(フッ素) S(シリコン) A(アクリル)
呼び番号 規格寸法
(単位: mm)
ゴム材料区分
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
ゴム材料
ニトリルゴム
(NBR)
フッ素ゴム
(FKM)
シリコンゴム
(VMQ)
アクリルゴム
(ACM)
MHSA 240 270 20 240 270 20 N(ニトリル) - - -
MHSA 240 275 16 240 275 16 N(ニトリル) - S(シリコン) -
MHSA 250 285 18 250 285 18 N(ニトリル) F(フッ素) S(シリコン) -
MHSA 260 300 20 260 300 20 N(ニトリル) - - -
MHSA 280 320 22 280 320 22 N(ニトリル) - - -
MHSA 300 340 22 300 340 22 N(ニトリル) - - -
MHSA 320 380 28 320 380 28 N(ニトリル) - - -
MHSA 340 380 20 340 380 20 N(ニトリル) - - -
MHSA 340 400 28 340 400 28 N(ニトリル) - - -
MHSA 350 390 20 350 390 20 N(ニトリル) - - -
MHSA 380 440 28 380 440 28 N(ニトリル) - - -
MHSA 420 480 28 420 480 28 N(ニトリル) - - -
MHSA 460 500 20 460 500 20 N(ニトリル) - - -
MHSA 670 710 20 670 710 20 N(ニトリル) - - -



>>>オイルシール 製品情報

>>>オイルシール 技術資料

>>>お問い合わせ/販売

このページのTOPへ戻る
