Oリング M規格 (サイズ表)

M規格(M番/Mシリーズ)Oリングのサイズ表です。Oリング寸法規格のM規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法装着部の面取り寸法などを掲載いたします。M規格は、線径が0.5mmと非常に小さなサイズシリーズで、Oリングとしては極小に分類される寸法規格です。一般的なものの中では最も小径のSS規格よりも更に細かく、極細やマイクロと呼ばれるOリングの多くはこの規格に属します。極端な小ささから供給可能なメーカーが限られる規格ですが、精密機械など一部の産業では重要な役割を担っています。因みに記号「M」の由来はMicroの頭文字Mです。



Oリング M規格の線径 (W)

線径:0.5mm

>>>Oリング寸法規格の一覧

>>>お問い合わせ

>>>販売(Oリング.com)

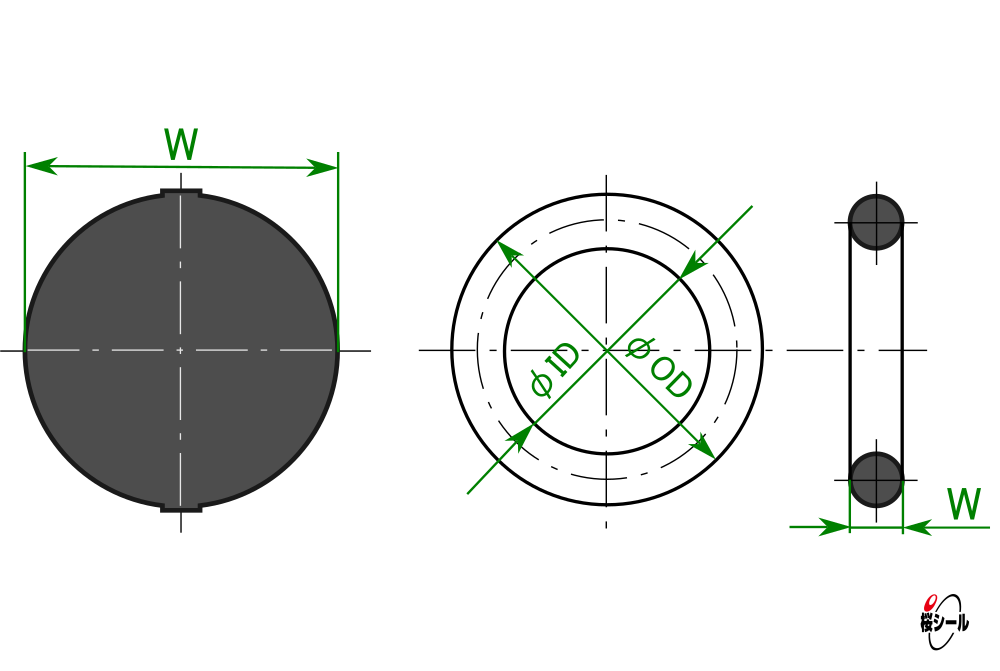

Oリング寸法 (サイズ)

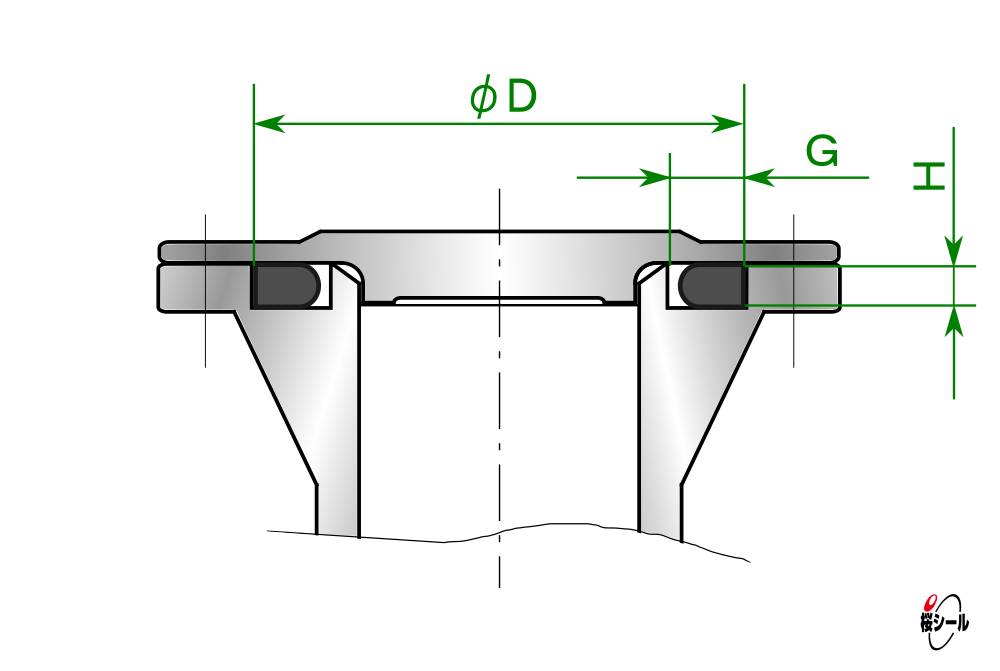

平面溝-内圧用

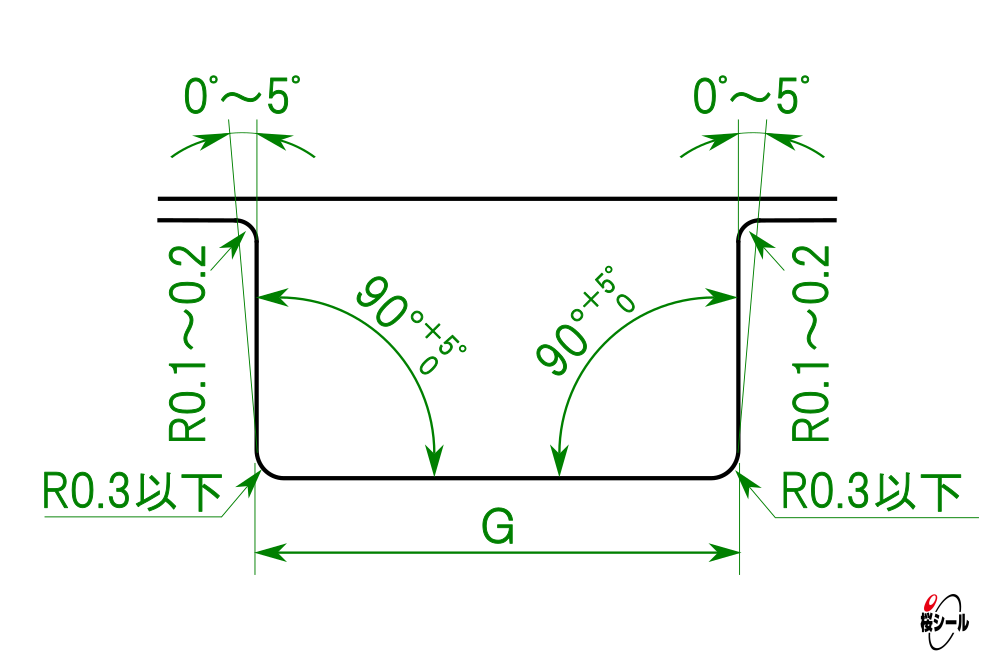

推奨溝断面

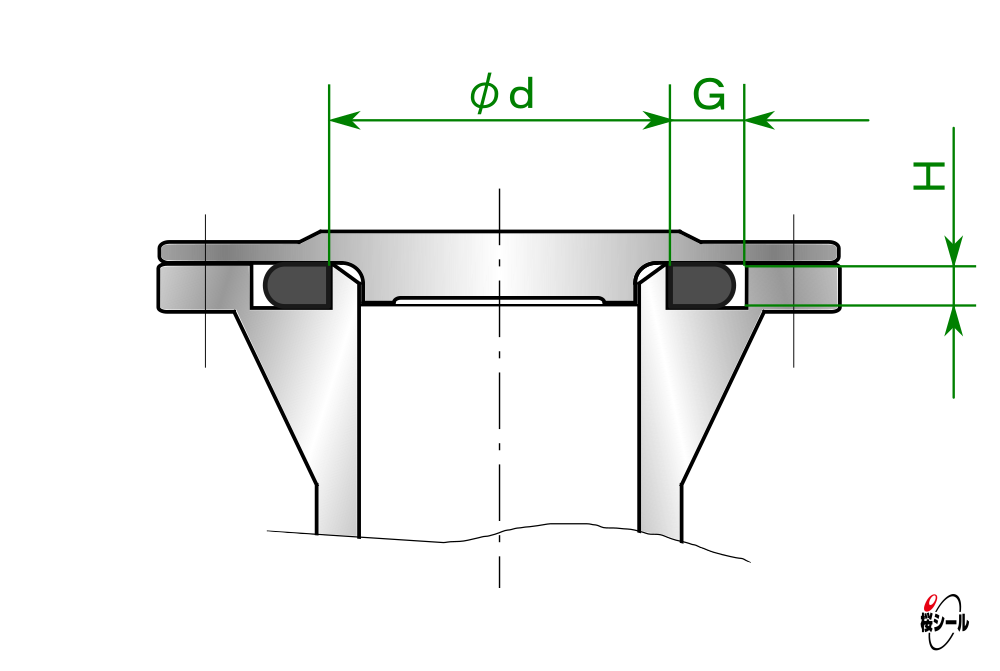

平面溝-外圧用

※溝寸法は参考値を含みます。

線径0.5mm − M規格のOリングサイズ

M規格Oリングは全て線径0.5mmで、呼び番号はM-005からM-100です。

※溝部の寸法:( )内の数値は許容差

M規格
呼び番号
Oリングサイズ Oリング溝の設計
線径(太さ)
W
内径
ID
外径
OD
平面固定用
d寸法
(
0-0.03)
D寸法
(
+0.030)
溝幅G
(
+0.050)
H寸法
(
0-0.03)
M-005 0.5±0.05 0.5±0.10 1.5 0.55 1.4 0.75 0.35
M-010 0.5±0.05 1.0±0.10 2.0 1.05 1.9 0.75 0.35
M-015 0.5±0.05 1.5±0.10 2.5 1.55 2.4 0.75 0.35
M-020 0.5±0.05 2.0±0.10 3.0 2.05 2.9 0.75 0.35
M-025 0.5±0.05 2.5±0.10 3.5 2.55 3.4 0.75 0.35
M-030 0.5±0.05 3.0±0.10 4.0 3.05 3.9 0.75 0.35
M-035 0.5±0.05 3.5±0.10 4.5 3.55 4.4 0.75 0.35
M-040 0.5±0.05 4.0±0.10 5.0 4.05 4.9 0.75 0.35
M-045 0.5±0.05 4.5±0.10 5.5 4.55 5.4 0.75 0.35
M-050 0.5±0.05 5.0±0.10 6.0 5.05 5.9 0.75 0.35
M-055 0.5±0.05 5.5±0.10 6.5 5.55 6.4 0.75 0.35
M-060 0.5±0.05 6.0±0.10 7.0 6.05 6.9 0.75 0.35
M-065 0.5±0.05 6.5±0.10 7.5 6.55 7.4 0.75 0.35
M-070 0.5±0.05 7.0±0.10 8.0 7.05 7.9 0.75 0.35
M-075 0.5±0.05 7.5±0.10 8.5 7.55 8.4 0.75 0.35
M-080 0.5±0.05 8.0±0.10 9.0 8.05 8.9 0.75 0.35
M-085 0.5±0.05 8.5±0.10 9.5 8.55 9.4 0.75 0.35
M-090 0.5±0.05 9.0±0.10 10.0 9.05 9.9 0.75 0.35
M-095 0.5±0.05 9.5±0.10 10.5 9.55 10.4 0.75 0.35
M-100 0.5±0.05 10.0±0.10 11.0 10.05 10.9 0.75 0.35

(単位:mm)

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。
