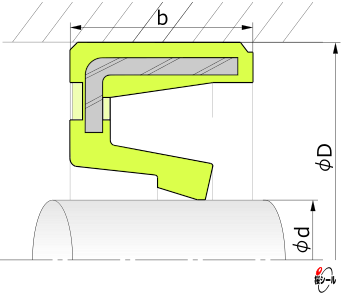

VO型は、一般産業機械向けを中心に生産を行っている東洋オイルシール製作所(TOYO)の掲げるオイルシール型式(形状の規格)のひとつです。主としてダストが無い場合のグリス用低速回転シールに用いられていますが、他のシールと組み合わせてダストシールとして利用されたりもしています。同社の規格に於いてシングルリップ形状でバネ(スプリング)が無い構造を持つものの内、外径部がゴム材質で覆われた型式です。因みに、金属むき出しになっている型式はVM型となります。尚、旧JISではBJに、そしてJIS及びJASO規格ではGに分類される形状です。
桜シール社のオイルシール型式では、VO型に相当する規格はM2V型です。但し、基幹製品であるOリングのように多彩な寸法に対応した金型は保有していません。一定以上の生産量が見込まれるものや、リップ部などの材質に桜シール社が最も得意とするフッ素ゴム(FKM)、若しくはパーフロロエラストマー(FFKM/パーフロ)をはじめとする高機能ゴム材質などを用いるもの、或いは設計から行うような特殊形状のものなどを中心に、オイルシール金型の増面を行っております。少量多品種の汎用オイルシールといった需要に対しては、東洋オイルシール製作所などの製品をお薦めし、また販売させて頂きます。
>>>オイルシール 製品情報
>>>オイルシール 技術資料
オイルシール VO型の寸法表
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 6 16 6 | 6 | 16 | 6 |
VO 6 18 7 | 6 | 18 | 7 |
VO 8 14 4 | 8 | 14 | 4 |
VO 8 18 4 | 8 | 18 | 4 |
VO 8 22 5 | 8 | 22 | 5 |
VO 9 17.6 3.8 | 9 | 17.6 | 3.8 |
VO 10 16 4 | 10 | 16 | 4 |
VO 10 16 5 | 10 | 16 | 5 |
VO 10 17 6 | 10 | 17 | 6 |
VO 10 20 4 | 10 | 20 | 4 |
VO 10 20 7 | 10 | 20 | 7 |
VO 10 25 5 | 10 | 25 | 5 |
VO 10 29.5 4.6 | 10 | 29.5 | 4.6 |
VO 11 17 3 | 11 | 17 | 3 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 12 17 3 | 12 | 17 | 3 |
VO 12 18 5 | 12 | 18 | 5 |
VO 12 19 4 | 12 | 19 | 4 |
VO 12 22 4 | 12 | 22 | 4 |
VO 12 23 5 | 12 | 23 | 5 |
VO 12 24 5 | 12 | 24 | 5 |
VO 12 25 5 | 12 | 25 | 5 |
VO 12 28 5 | 12 | 28 | 5 |
VO 13 19 3.5 | 13 | 19 | 3.5 |
VO 14 20 4 | 14 | 20 | 4 |
VO 14 21.5 3 | 14 | 21.5 | 3 |
VO 14 24 6 | 14 | 24 | 6 |
VO 14 28 5 | 14 | 28 | 5 |
VO 14.3 19 2.5 | 14.3 | 19 | 2.5 |
VO 15 25 4 | 15 | 25 | 4 |
VO 15 26 5 | 15 | 26 | 5 |
VO 15 30 5 | 15 | 30 | 5 |
VO 15 32 6 | 15 | 32 | 6 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 16 24 4 | 16 | 24 | 4 |
VO 16 26 5 | 16 | 26 | 5 |
VO 16 28 4 | 16 | 28 | 4 |
VO 17 25 4 | 17 | 25 | 4 |
VO 17 30 5 | 17 | 30 | 5 |
VO 17 30 7 | 17 | 30 | 7 |
VO 17 32 4 | 17 | 32 | 4 |
VO 17 35 5 | 17 | 35 | 5 |
VO 17 40 5 | 17 | 40 | 5 |
VO 18 25 6 | 18 | 25 | 6 |
VO 18 26 4 | 18 | 26 | 4 |
VO 18 30 6 | 18 | 30 | 6 |
VO 18 35 4 | 18 | 35 | 4 |
VO 18 35 6 | 18 | 35 | 6 |
VO 18 40 7 | 18 | 40 | 7 |
VO 19 35 4 | 19 | 35 | 4 |
VO 19 35 5 | 19 | 35 | 5 |
VO 20 26 4 | 20 | 26 | 4 |
VO 20 27 4 | 20 | 27 | 4 |
VO 20 30 4.5 | 20 | 30 | 4.5 |
VO 20 32 5 | 20 | 32 | 5 |
VO 20 35 6 | 20 | 35 | 6 |
>>>オイルシール 製品情報
>>>オイルシール 技術資料
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 20 42 4.5 | 20 | 42 | 4.5 |
VO 20 42 6 | 20 | 42 | 6 |
VO 20 47 6 | 20 | 47 | 6 |
VO 20 47 7 | 20 | 47 | 7 |
VO 20 47 11 | 20 | 47 | 11 |
VO 22 35 5 | 22 | 35 | 5 |
VO 22 35 8 | 22 | 35 | 8 |
VO 23 30 4 | 23 | 30 | 4 |
VO 23 37 5 | 23 | 37 | 5 |
VO 25 32 4 | 25 | 32 | 4 |
VO 25 32 5 | 25 | 32 | 5 |
VO 25 33 4 | 25 | 33 | 4 |
VO 25 35 5 | 25 | 35 | 5 |
VO 25 40 5 | 25 | 40 | 5 |
VO 25 40 6 | 25 | 40 | 6 |
VO 25 42 5 | 25 | 42 | 5 |
VO 25 47 5 | 25 | 47 | 5 |
VO 25 47 6 | 25 | 47 | 6 |
VO 25 52 4 | 25 | 52 | 4 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 26 34 6 | 26 | 34 | 6 |
VO 26 38 5 | 26 | 38 | 5 |
VO 28 35 4 | 28 | 35 | 4 |
VO 28 40 5 | 28 | 40 | 5 |
VO 28 45 6 | 28 | 45 | 6 |
VO 28 50 6 | 28 | 50 | 6 |
VO 28 52 6 | 28 | 52 | 6 |
VO 30 40 5 | 30 | 40 | 5 |
VO 30 42 4.5 | 30 | 42 | 4.5 |
VO 30 50 5 | 30 | 50 | 5 |
VO 30 52 5 | 30 | 52 | 5 |
VO 30 55 5 | 30 | 55 | 5 |
VO 30 56 5 | 30 | 56 | 5 |
VO 32 52 5 | 32 | 52 | 5 |
VO 34 47 7 | 34 | 47 | 7 |
VO 35 43 4.5 | 35 | 43 | 4.5 |
VO 35 48 5 | 35 | 48 | 5 |
VO 35 50 6 | 35 | 50 | 6 |
VO 35 52 5 | 35 | 52 | 5 |
VO 35 55 5 | 35 | 55 | 5 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 38 54 6 | 38 | 54 | 6 |
VO 38 55 6 | 38 | 55 | 6 |
VO 38 58 5 | 38 | 58 | 5 |
VO 40 50 4 | 40 | 50 | 4 |
VO 40 52 5 | 40 | 52 | 5 |
VO 40 55 5 | 40 | 55 | 5 |
VO 40 55 8 | 40 | 55 | 8 |
VO 40 58 6 | 40 | 58 | 6 |
VO 40 60 7 | 40 | 60 | 7 |
VO 40 62 5 | 40 | 62 | 5 |
VO 40 65 5 | 40 | 65 | 5 |
VO 40 75 6 | 40 | 75 | 6 |
VO 42 75 4 | 42 | 75 | 4 |
VO 45 60 6 | 45 | 60 | 6 |
VO 45 62 7 | 45 | 62 | 7 |
VO 45 68 5 | 45 | 68 | 5 |
VO 45 72 5 | 45 | 72 | 5 |
VO 46 80 7 | 46 | 80 | 7 |
VO 48 70 6 | 48 | 70 | 6 |
>>>オイルシール 製品情報
>>>オイルシール 技術資料
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 50 62 5 | 50 | 62 | 5 |
VO 50 65 6 | 50 | 65 | 6 |
VO 50 68 7 | 50 | 68 | 7 |
VO 50 72 5 | 50 | 72 | 5 |
VO 50 72 6 | 50 | 72 | 6 |
VO 50 80 6 | 50 | 80 | 6 |
VO 52 65 8 | 52 | 65 | 8 |
VO 52 75 6 | 52 | 75 | 6 |
VO 52 130 6 | 52 | 130 | 6 |
VO 55 66 8 | 55 | 66 | 8 |
VO 55 70 6 | 55 | 70 | 6 |
VO 55 72 7 | 55 | 72 | 7 |
VO 55 78 5 | 55 | 78 | 5 |
VO 56 70 6 | 56 | 70 | 6 |
VO 56 90 15 | 56 | 90 | 15 |
VO 57 72 6 | 57 | 72 | 6 |
VO 58 68 6 | 58 | 68 | 6 |
VO 58 75 6 | 58 | 75 | 6 |
VO 58 76 6 | 58 | 76 | 6 |
VO 58 80 6 | 58 | 80 | 6 |
VO 58 80 9 | 58 | 80 | 9 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 60 75 6 | 60 | 75 | 6 |
VO 60 75 7.5 | 60 | 75 | 7.5 |
VO 60 78 7.5 | 60 | 78 | 7.5 |
VO 60 82 6 | 60 | 82 | 6 |
VO 60 84 5 | 60 | 84 | 5 |
VO 60 85 6 | 60 | 85 | 6 |
VO 63 75 6 | 63 | 75 | 6 |
VO 65 80 5 | 65 | 80 | 5 |
VO 65 80 6 | 65 | 80 | 6 |
VO 65 88 5 | 65 | 88 | 5 |
VO 65 88 6 | 65 | 88 | 6 |
VO 70 86 5 | 70 | 86 | 5 |
VO 70 88 7 | 70 | 88 | 7 |
VO 70 92 7 | 70 | 92 | 7 |
VO 70 95 5 | 70 | 95 | 5 |
VO 72 90 8 | 72 | 90 | 8 |
VO 75 85 6 | 75 | 85 | 6 |
VO 75 95 8 | 75 | 95 | 8 |
VO 75 100 6 | 75 | 100 | 6 |
VO 75 100 7 | 75 | 100 | 7 |
VO 75 110 7 | 75 | 110 | 7 |
一般名称 | 規格寸法 (単位:mm) | ||
---|---|---|---|
内径 (軸径) d | 外径 (ハウジング穴径) D | 幅 (厚さ) b | |
VO 80 92 5 | 80 | 92 | 5 |
VO 80 95 6 | 80 | 95 | 6 |
VO 80 100 8 | 80 | 100 | 8 |
VO 80 105 7 | 80 | 105 | 7 |
VO 85 100 9 | 85 | 100 | 9 |
VO 85 110 7 | 85 | 110 | 7 |
VO 90 105 6 | 90 | 105 | 6 |
VO 90 115 5 | 90 | 115 | 5 |
VO 95 135 13 | 95 | 135 | 13 |
VO 100 120 7 | 100 | 120 | 7 |
VO 100 125 8 | 100 | 125 | 8 |
VO 102 122 7 | 102 | 122 | 7 |
VO 110 135 11 | 110 | 135 | 11 |
VO 110 140 8 | 110 | 140 | 8 |
VO 120 135 7 | 120 | 135 | 7 |
VO 150 165 7 | 150 | 165 | 7 |
VO 175 190.7 8 | 175 | 190.7 | 8 |
VO 710 770 25 | 710 | 770 | 25 |
>>>オイルシール 製品情報
>>>オイルシール 技術資料
