オイルシールDS型/DSR型

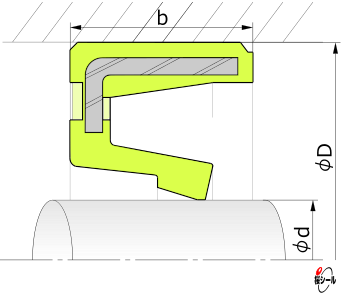

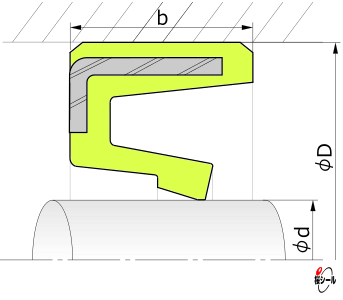

DS型、及びDSR型は、輸送用機械向けを中心に幅広い生産を行っているキーパー社(NDK)の掲げるオイルシール型式(形状の規格)のひとつです。バネ(スプリング)無し、ダストリップ無し、そして外径部がゴム材質というこの型式の構造は、旧JISではBJに、そしてJIS及びJASO規格ではGに分類されます。尚、同系統の型式で外径部が金属むき出しになっている同社の型式は、DSM型となります。

桜シール社のオイルシール型式では、DS型またはDSR型に相当する規格はM2型です。但し、基幹製品であるOリングのように多彩な寸法に対応した金型は保有していません。一定以上の生産量が見込まれるものや、リップ部などの材質に桜シール社が最も得意とするフッ素ゴム(FKM)、若しくはパーフロロエラストマー(FFKM/パーフロ)をはじめとする高機能ゴム材質などを用いるもの、或いは設計から行うような特殊形状のものなどを中心に、オイルシール金型の増面を行っております。少量多品種の汎用オイルシールといった需要に対しては、キーパー社などの製品をお薦めし、また販売させて頂きます。

>>>オイルシール 製品情報

>>>オイルシール 技術資料

>>>お問い合わせ/販売





オイルシール DS型(一部DSR型)の寸法表


オイルシールの型式(形状の規格)一覧

オイルシールの材質(リップなど)一覧

一般名称 規格寸法 (単位:mm)
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
DS 4 13 2.5 4 13 2.5
DS 6 14 4 6 14 4
DS 6 15 5 6 15 5
DS 6 17 4 6 17 4
DS 7 14 4 7 14 4
DS 8 15 3 8 15 3
DS 8 15 3.5 8 15 3.5
DSR 8 15 5 8 15 5
DS 8 16 5.5 8 16 5.5
DS 9 20 4 9 20 4
DS 10 15 3 10 15 3
DS 10 19 3.5 10 19 3.5
DS 10 20 4 10 20 4
DS 11 16 3 11 16 3
DS 12 21 4.5 12 21 4.5
DS 12 22 4 12 22 4
DS 12 25 5 12 25 5
DS 13 23 4.5 13 23 4.5
DSR 13 25 4 13 25 4
DS 14 20 3.5 14 20 3.5
DS 14 20 4.2 14 20 4.2
DS 14 25 4 14 25 4
一般名称 規格寸法 (単位:mm)
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
DS 15 23 4 15 23 4
DS 15 26 3.5 15 26 3.5
DS 15 30 5 15 30 5
DS 16 22 4.2 16 22 4.2
DSR 16 24 4 16 24 4
DS 16 28 4 16 28 4
DSR 16 30 5 16 30 5
DS 17 30 5 17 30 5
DS 17 35 5 17 35 5
DS 18 28 4 18 28 4
DSR 20 28 6 20 28 6
DS 20 30 5 20 30 5
DS 20 32 4.5 20 32 4.5
DS 20 32 5 20 32 5
DSR 20 35 6 20 35 6
DS 20 40 7 20 40 7
DS 20 47 6 20 47 6
DS 22 29 4 22 29 4
DS 22 32 4 22 32 4
DS 22 35 5 22 35 5
DS 22 38 6 22 38 6
DS 24 31 4 24 31 4
DS 25 35 5 25 35 5
DS 25 38 5 25 38 5
一般名称 規格寸法 (単位:mm)
内径
(軸径)
d
外径
(ハウジング穴径)
D

(厚さ)
b
DS 26 34 4 26 34 4
DS 26 35 4 26 35 4
DSR 26 40 6 26 40 6
DS 28 35 5 28 35 5
DS 28 40 5 28 40 5
DS 28 48 6 28 48 6
DS 30 40 5 30 40 5
DS 30 42 5 30 42 5
DS 30 45 5 30 45 5
DS 30 45 6 30 45 6
DS 30 50 5 30 50 5
DS 32 45 5 32 45 5
DS 35 45 4 35 45 4
DS 35 47 5 35 47 5
DS 35 48 5 35 48 5
DS 35 50 6 35 50 6
DS 35 55 5 35 55 5
DS 35 55 11 35 55 11
DS 38 50 5 38 50 5
DS 38 57 5 38 57 5
DS 40 50 5.5 40 50 5.5
DS 40 52 5 40 52 5
DS 40 58 6 40 58 6
DSR 40 62 13 40 62 13
