VリングAタイプ

Aタイプは、1960年代にVリングを考案したフォーシェダ社(現在はトレルボルググループに所属)の掲げるVリング形状に係る規格のひとつです。標準寸法としてφ2.7mm〜φ2020mmの軸径に対応するサイズがラインナップされています。Vリングの形状には代表的な8種類の規格が存在しますが、その中でもAタイプは最も汎用的なもので、日本国内で流通しているものの大半は同社によるAタイプ、若しくはNOK社のVRといったAタイプの相当品です。また、桜シール社に於いてもAタイプに相当するVリングの生産を行っておりますが、基幹製品はOリングである為、全ての型式を網羅したVリング金型は保有していません。生産量や入手性の観点から社内生産を行うべきであると判断したものから、金型の増面を行っております。通常は、フォーシェダ社などのVリングをお薦めし、また販売させて頂きます。

* 往復運動用パッキンの一種であるVパッキンは、Vリングとは別の製品です。

>>>Vリング 製品情報
>>>Vリング 技術資料

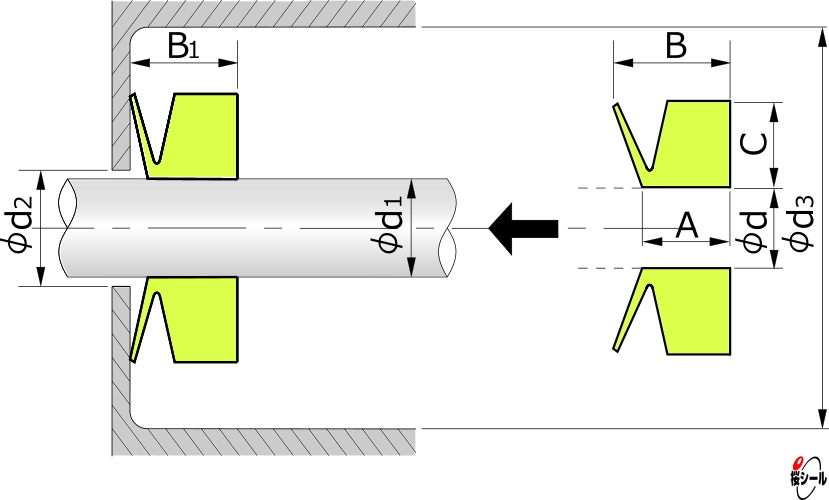

Vリング Aタイプの寸法表

呼称
(呼び番号)
規格寸法 (単位:mm)
軸径
以上 - 未満

d1
取付前(Vリングの寸法) 取付後(取付部の寸法)
内径
(穴径)

(本体のみ)
A

(含リップ)
B
高さ
(厚み)
C
最大径

d2
最少径
(必要最小摺動面)
d3

(含リップ)
B1
V-3A 2.7 - 3.5 2.5 2.1 3.0 1.5 d1+1 d1+4 2.5±0.3
V-4A 3.5 - 4.5 3.2 2.4 3.7 2 d1+1 d1+6 3.0±0.4
V-5A 4.5 - 5.5 4 2.4 3.7 2 d1+1 d1+6 3.0±0.4
V-6A 5.5 - 6.5 5 2.4 3.7 2 d1+1 d1+6 3.0±0.4
V-7A 6.5 - 7.5 6 2.4 3.7 2 d1+1 d1+6 3.0±0.4
V-8A 7.5 - 8.5 7 2.4 3.7 2 d1+1 d1+6 3.0±0.4
V-10A 9.5 - 11.5 9 3.4 5.5 3 d1+1 d1+9 4.5±0.6
V-12A 11.5 - 12.5 10.5 3.4 5.5 3 d1+1 d1+9 4.5±0.6
V-13A 12.5 - 13.5 11.7 3.4 5.5 3 d1+1 d1+9 4.5±0.6
V-14A 13.5 - 15.5 12.5 3.4 5.5 3 d1+1 d1+9 4.5±0.6
V-16A 15.5 - 17.5 14 3.4 5.5 3 d1+1 d1+9 4.5±0.6
V-18A 17.5 - 19 16 3.4 5.5 3 d1+1 d1+9 4.5±0.6
V-20A 19 - 21 18 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-22A 21 - 24 20 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-25A 24 - 27 22 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-28A 27 - 29 25 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-30A 29 - 31 27 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-32A 31 - 33 29 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-35A 33 - 36 31 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-38A 36 - 38 34 4.7 7.5 4 d1+2 d1+12 6.0±0.8
V-40A 38 - 43 36 5.5 9.0 5 d1+2 d1+15 7.0±1.0
呼称
(呼び番号)
規格寸法 (単位:mm)
軸径
以上 - 未満

d1
取付前(Vリングの寸法) 取付後(取付部の寸法)
内径
(穴径)

(本体のみ)
A

(含リップ)
B
高さ
(厚み)
C
最大径

d2
最少径
(必要最小摺動面)
d3

(含リップ)
B1
V-45A 43 - 48 40 5.5 9.0 5 d1+2 d1+15 7.0±1.0
V-50A 48 - 53 45 5.5 9.0 5 d1+2 d1+15 7.0±1.0
V-55A 53 - 58 49 5.5 9.0 5 d1+2 d1+15 7.0±1.0
V-60A 58 - 63 54 5.5 9.0 5 d1+2 d1+15 7.0±1.0
V-65A 63 - 68 58 5.5 9.0 5 d1+2 d1+15 7.0±1.0
V-70A 68 - 73 63 6.8 11.0 6 d1+3 d1+18 9.0±1.2
V-75A 73 - 78 67 6.8 11.0 6 d1+3 d1+18 9.0±1.2
V-80A 78 - 83 72 6.8 11.0 6 d1+3 d1+18 9.0±1.2
V-85A 83 - 88 76 6.8 11.0 6 d1+3 d1+18 9.0±1.2
V-90A 88 - 93 81 6.8 11.0 6 d1+3 d1+18 9.0±1.2
V-95A 93 - 98 85 6.8 11.0 6 d1+3 d1+18 9.0±1.2
V-100A 98 - 105 90 6.8 11.0 6 d1+3 d1+18 9.0±1.2
V-110A 105 - 115 99 7.9 12.8 7 d1+4 d1+21 10.5±1.5
V-120A 115 - 125 108 7.9 12.8 7 d1+4 d1+21 10.5±1.5
V-130A 125 - 135 117 7.9 12.8 7 d1+4 d1+21 10.5±1.5
V-140A 135 - 145 126 7.9 12.8 7 d1+4 d1+21 10.5±1.5
V-150A 145 - 155 135 7.9 12.8 7 d1+4 d1+21 10.5±1.5
V-160A 155 - 165 144 9.0 14.5 8 d1+4 d1+24 12.0±1.8
V-170A 165 - 175 153 9.0 14.5 8 d1+4 d1+24 12.0±1.8
V-180A 175 - 185 162 9.0 14.5 8 d1+4 d1+24 12.0±1.8
V-190A 185 - 195 171 9.0 14.5 8 d1+4 d1+24 12.0±1.8
呼称
(呼び番号)
規格寸法 (単位:mm)
軸径
以上 - 未満

d1
取付前(Vリングの寸法) 取付後(取付部の寸法)
内径
(穴径)

(本体のみ)
A

(含リップ)
B
高さ
(厚み)
C
最大径

d2
最少径
(必要最小摺動面)
d3

(含リップ)
B1
V-199A 195 - 210 180 9.0 14.5 8 d1+4 d1+24 12.0±1.8
V-200A 190 - 210 180 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-220A 210 - 235 198 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-250A 235 - 265 225 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-275A 265 - 290 247 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-300A 290 - 310 270 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-325A 310 - 335 292 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-350A 335 - 365 315 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-375A 365 - 390 337 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-400A 390 - 430 360 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-450A 430 - 480 405 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-500A 480 - 530 450 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-550A 530 - 580 495 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-600A 580 - 630 540 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-650A 630 - 665 600 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-700A 665 - 705 630 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-725A 705 - 745 670 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-750A 745 - 785 705 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-800A 785 - 830 745 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-850A 830 - 875 785 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-900A 875 - 920 825 14.3 25.0 15 d1+10 d1+45 20.0±4.0
呼称
(呼び番号)
規格寸法 (単位:mm)
軸径
以上 - 未満

d1
取付前(Vリングの寸法) 取付後(取付部の寸法)
内径
(穴径)

(本体のみ)
A

(含リップ)
B
高さ
(厚み)
C
最大径

d2
最少径
(必要最小摺動面)
d3

(含リップ)
B1
V-950A 920 - 965 865 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1000A 965 - 1015 910 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1050A 1015 - 1065 955 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1100A 1065 - 1115 1000 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1150A 1115 - 1165 1045 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1200A 1165 - 1215 1090 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1250A 1215 - 1270 1135 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1300A 1270 - 1320 1180 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1350A 1320 - 1370 1225 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1400A 1370 - 1420 1270 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1450A 1420 - 1470 1315 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1500A 1470 - 1520 1360 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1550A 1520 - 1570 1405 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1600A 1570 - 1620 1450 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1650A 1620 - 1670 1495 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1700A 1670 - 1720 1540 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1750A 1720 - 1770 1585 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1800A 1770 - 1820 1630 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1850A 1820 - 1870 1675 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1900A 1870 - 1920 1720 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-1950A 1920 - 1970 1765 14.3 25.0 15 d1+10 d1+45 20.0±4.0
V-2000A 1970 - 2020 1810 14.3 25.0 15 d1+10 d1+45 20.0±4.0
