センターリング 真空配管継手(NW規格/KF規格)

センターリングとは、真空配管用の着脱が容易なタイプの継手のことで、NW規格(KF規格)のフランジサイズに適合するものが代表的です。専用サイズのOリングと金属環のセットで構成されており、正圧(内部が真空)用途では金属環としてインナーリングのみが、逆圧(外部が真空)用途ではインナーリングの他にOリングの外周を固定する為のアウターリングが付いているものが使用されています。尚、アウターリング付きセンターリングに於いて、ガイド構造がアウターリングに設置されている形状は、トラップドセンターリングなどと呼ばれています。

>>>Oリング N規格(サイズ表)

>>>お問い合わせ

>>>センターリング(NW規格/KF規格)の販売(Oリング.com)


[材質]

Oリングについては、ガスバリア性耐熱性といった観点からFKM-70(4D/バイトン)を標準材質としていますが、低アウトガス性に優れるフロロアップDや耐熱性に秀でるフロロパワーFFSなど、様々なOリング材質による成形が可能です。また、金属環はSUS304が標準材質となりますが、SUS316やアルミなどで製作することも出来ます。

>>>Oリング材質一覧





[種類(タイプ別の寸法規格)]

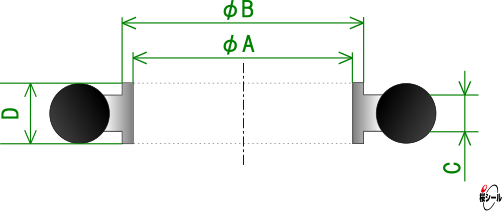

正圧用センターリング

<Oリング(OR) + インナーリング(I)>

kf04.jpg NWC.jpg
品名(フランジサイズ−OR+I) φA φB C D
NW10-OR+I/KF10-OR+I 10 11 3.9 7.9
NW16-OR+I/KF16-OR+I 16 17
NW25-OR+I/KF25-OR+I 25 26
NW40-OR+I/KF40-OR+I 40 41
NW50-OR+I/KF50-OR+I 50 52
NW63-OR+I/KF63-OR+I 67 69.5
NW80-OR+I/KF80-OR+I 79.5 82.5
NW100-OR+I/KF100-OR+I 100 102
NW125-OR+I/KF125-OR+I 125 127
NW160-OR+I/KF160-OR+I 151 153
NW200-OR+I/KF200-OR+I 211 213
NW250-OR+I/KF250-OR+I 259 261
(単位:o)

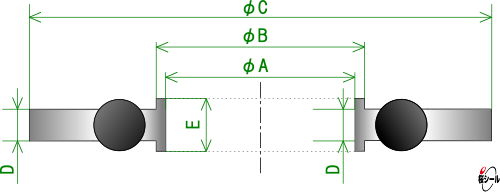

両圧兼用センターリング

<Oリング(OR) + インナーリング(I) + アウターリング(O)>

kf05.jpg NWCO.jpg
品名(フランジサイズ−OR+I+O) φA φB φC D E
NW10-OR+I+O/KF10-OR+I+O 10 11 32 3.9 8
NW16-OR+I+O/KF16-OR+I+O 16 17 32
NW25-OR+I+O/KF25-OR+I+O 25 26 42
NW40-OR+I+O/KF40-OR+I+O 40 41 57
NW50-OR+I+O/KF50-OR+I+O 50 52 77
(単位:o)

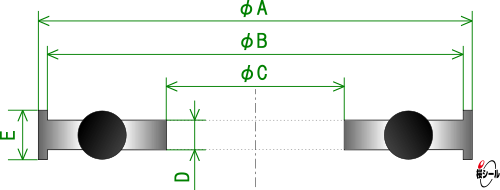

トラップドセンターリング

<Oリング(OR) + インナーリング(I) + アウターリングトラップド(Ot)>

kf06.jpg NTCO.jpg
品名(フランジサイズ−OR−I−Ot) φA φB φC D E
NW10-OR+I+Ot/KF10-OR+I+Ot 32 30.5 10 3.9 8
NW16-OR+I+Ot/KF16-OR+I+Ot 32 30.5 16
NW25-OR+I+Ot/KF25-OR+I+Ot 42 40.5 25
NW40-OR+I+Ot/KF40-OR+I+Ot 57 55.5 40
NW50-OR+I+Ot/KF50-OR+I+Ot 77 75 50
(単位:o)

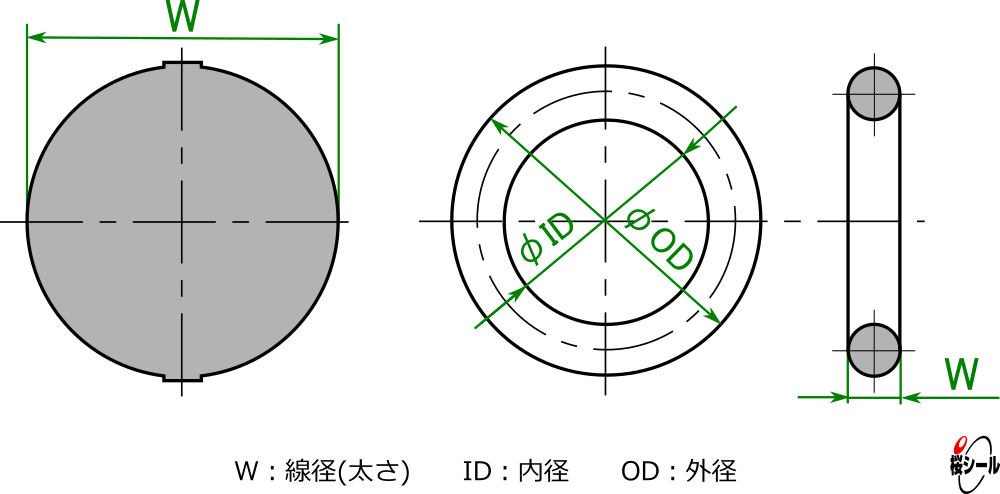

Oリング

<Oリング(OR)のみ>

NW規格(KF規格)のセンターリングに用いられるOリングの寸法は、下表のとおりです。これらは全て、N規格に置き換えることが出来ます。

NW-Oring.jpg Oリング寸法表-断面図.jpg
品名(フランジサイズ−OR) 線径(W) 内径(ID) 外径(OD) 対応フランジサイズ
NW10-OR/KF10-OR 5 15 25 NW10/KF10
NW16-OR/KF16-OR 5 18 28 NW16/KF16
NW25-OR/KF25-OR 5 28 38 NW25/KF25
NW40-OR/KF40-OR 5 42 52 NW40/KF40
NW50-OR/KF50-OR 5 55 65 NW50/KF50
NW63-OR/KF63-OR 5 75 85 NW63/KF63
NW80-OR/KF80-OR 5 88 98 NW80/KF80
NW100-OR/KF100-OR 5 108 118 NW100/KF100
NW125-OR/KF125-OR 5 132 142 NW125/KF125
NW160-OR/KF160-OR 5 158 168 NW160/KF160
NW200-OR/KF200-OR 5 218 228 NW200/KF200
NW250-OR/KF250-OR 5 265 275 NW250/KF250
(単位:o)
