テフロン被覆Oリング


テフロン被覆Oリングの製品情報です。一般的なテフロンコーティングよりも強固にジャケットされたバイトンやシリコンのOリングは、フッ素樹脂の耐薬品性とゴムの弾力性を兼ね備えております。Oリングの桜シールでは、PFA/FEP被覆Oリングも取り扱っております。



テフロン被覆Оリングの特徴として

・接液部がフッ素樹脂であるため、耐薬品性に優れる

・内部がゴムなので弾力性が有る

といった性質を持ちます。

但し、動的シール、開閉の多い箇所での使用にはあまり適していません。

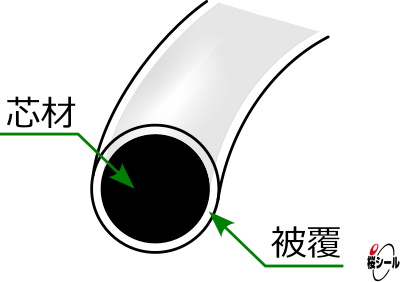

[テフロン被覆Оリングの材質]

①被覆

◆FEP(4フッ化エチレン・6フッ化プロピレン共重合体)

非常に優れた耐薬品性を持ち、柔軟性にも優れています。



◆PFA(4フッ化エチレン・パーフルオロアルキルビニルエーテル共重合体)

FEPと同様の耐薬品性を持ち、FEPよりも耐熱性に優れています。但し、FEPよりも硬く、柔軟性にはやや欠けますが、クリープ特性に優れています。



②芯材

◆FKM(フッ素ゴム)

標準材として使用されており、耐熱性に優れています。



◆VMQ(シリコーンゴム)

低温性に優れており、低温で使用する場合に適します。



組合せでの温度特性

被覆/芯材 FEP/FKM FEP/VMQ PFA/FKM PFA/VMQ
最高温度目安(℃) 200 200 250 250
最低温度目安(℃) -35 -60 -35 -60

特殊仕様品

芯材を中空にしたものや角型のもの等が製作できます。



[テフロン被覆Оリングのサイズ]

下記は製作可能範囲です。

線径(㎜) 最小内径(φ)
FEP/FKM FEP/VMQ
1.6 10 5
1.78 10 5.28
2 10 6.8
2.5 12 7.4
2.62 12 7.6
3 15 12
3.1 15 13
3.53 15 13
4 16 14
4.5 18 15
5 22 20
5.33 25 22
5.5 27 23
5.7 27 24
6 30 27
6.35 40 40
7 50 50
8 75 75
8.4 80 80
9 100 100
9.5 120 105
10 140 110

※ これ以上の太さのテフロン被覆Оリングをご希望の際は、別途お問合せください。

この製作可能範囲で有れば規格サイズで製作します。
