甲山リング・甲丸パッキン・角リング/真空ガスケット

真空ガスケット(甲山リング・甲丸パッキン・角リング)メーカーでもある桜シール株式会社は、Oリングと併せてパーフロやバイトンなどOリング材質で、規格寸法から送り焼きの大口径サイズに至るまでの真空ガスケット(甲山リング・甲丸パッキン・角リング)を製造販売しております。長年に亘る大口径Oリングの製造経験から、特殊形状や最適材質、現状品の改良提案などは、特に得意としております。是非ご相談下さい。



真空フランジ用のシールには、Oリング(V規格)以外にも旧JIS B 2290に規定されていた角型や甲丸型、或いは一般的な規格の甲山型といったガスケットなどが用いられています。

>>>真空ガスケット 技術資料

>>>販売/お問い合わせ





[真空ガスケットの材質]

Оリング材質は全て製作可能です。





[送り加硫品寸法]

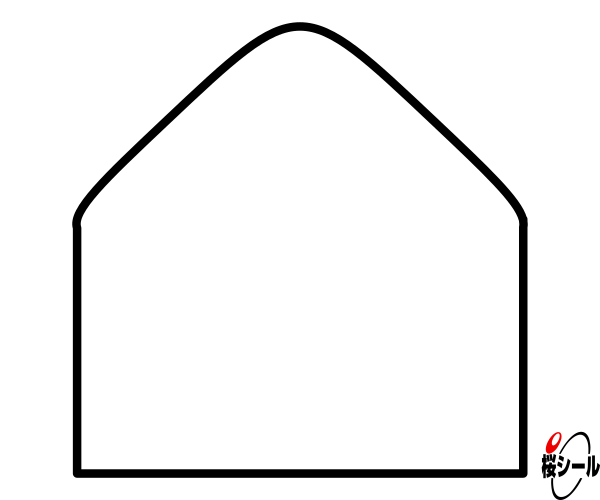

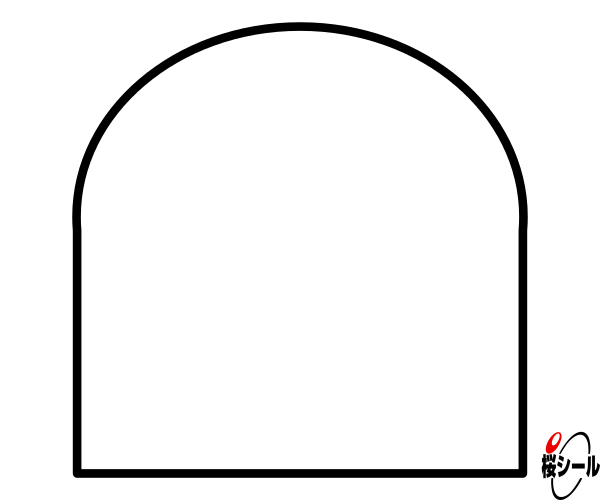

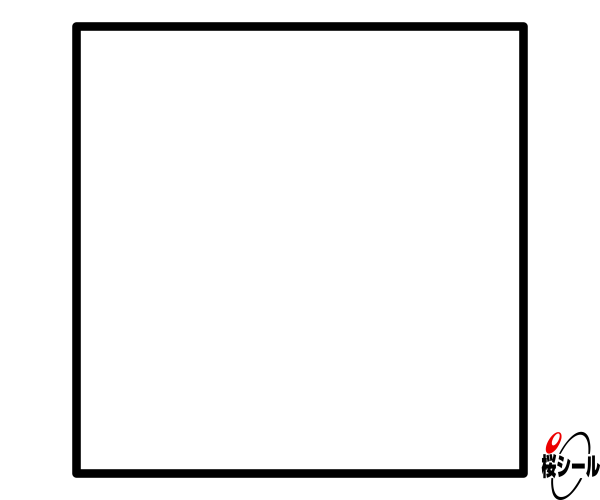

角ガスケット 甲丸ガスケット 甲山ガスケット
幅×高さ 最小内径 幅×高さ 最小内径 幅×高さ 最小内径
4×4 φ300 6×6 φ300 8×8 φ300
5×5 8×8 10×10
6×6 8×10 12×12 φ450
8×8 10×10
8×10 12×12 φ450 16×16
9×9 16×16
10×10 20×20 20×20
12×12 φ450

(単位:o)


[旧JIS B2290 真空フランジ用ガスケット規格]

フランジ
呼び径
ガスケット
呼び径
内径 角型 甲丸
形式1 形式2 形式1 形式2
高さ 高さ 高さ 高さ
10 24 23.5±0.15 4 4 5 5 4 4 5 5
20 34 33.5±0.15
25 40 39.5±0.15
40 55 54.5±0.25
50 70 69.0±0.25
65 85 84.0±0.4
80 100 99.0±0.4
100 120 119.0±0.4
125 150 148.5±0.6
150 175 173.0±0.6
200 225 222.5±0.8 6 6 8 8 6 6 8 8
250 275 272.0±0.8
300 325 321.5±1.0
350 380 376.0±1.0
400 430 425.5±1.2
450 480 475.0±1.2 8 10 12 12 8 10 12 12
500 530 524.5±1.6
550 585 579.0±1.6
600 640 633.5±1.6
650 690 683.0±1.6
700 740 732.5±2.0
750 790 782.0±2.0
800 845 836.5±2.0
900 950 940.5±2.5
1000 1055 1044.0±3.0

(単位:o)

※このデータは旧JIS規格のデータであり、寸法許容差は参考値となります。
