Oリング G規格 (サイズ表)

G規格（G番／Gシリーズ）Oリングのサイズ表です。Oリング寸法規格のG規格について、線径(Oリング断面の太さ)ごとに、内径や外径、基本公差、溝寸法、装着部の面取り寸法などを掲載いたします。JIS規格（JIS B2401）によって円筒面固定用・平面固定用として定められたG規格は、日本国内に於いてはP規格に並ぶ代表的なOリングのサイズシリーズです。因みに記号「G」の由来はGasketの頭文字Gです。尚、G規格では内径150mm以下は線径3.1mm、それ以上は線径5.7mmに変わります。内径150mm以上で線径3.1mmのサイズシリーズはG規格から派生したGS規格となりますので、ご注意下さい。

 Oリング G規格の線径 (W)

線径：3.1mm

線径：5.7mm

>>>Oリング寸法規格の一覧

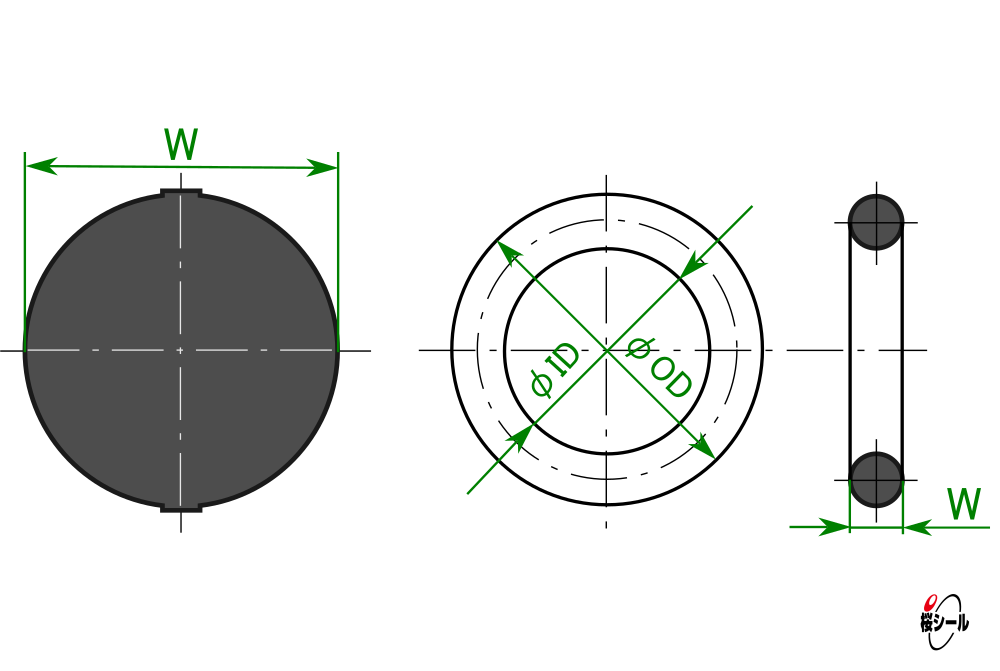

Oリング寸法 (サイズ)

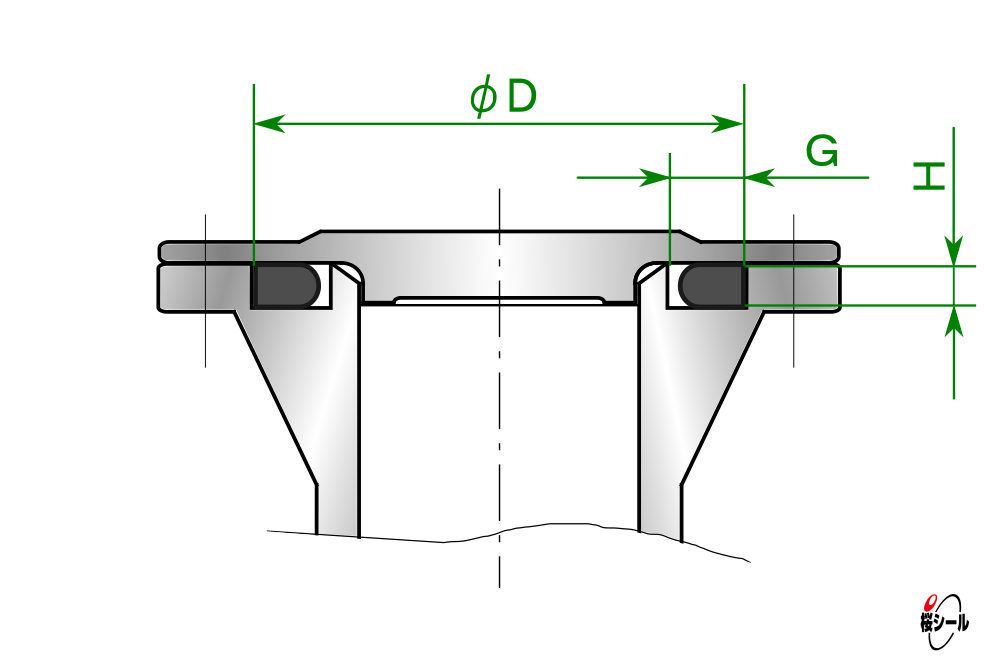

平面溝-外圧用

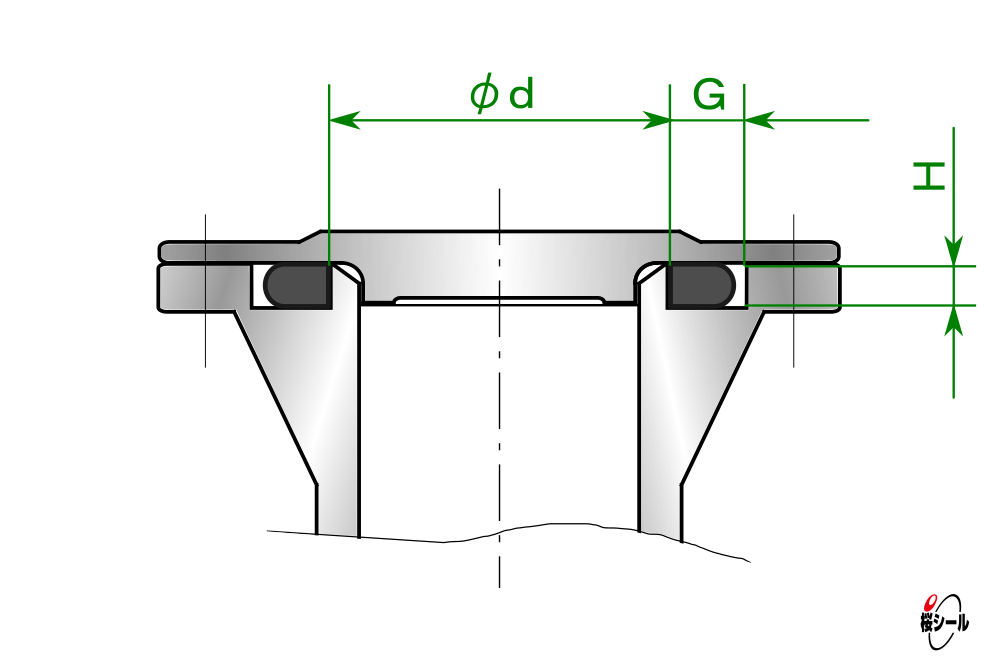

平面溝-内圧用

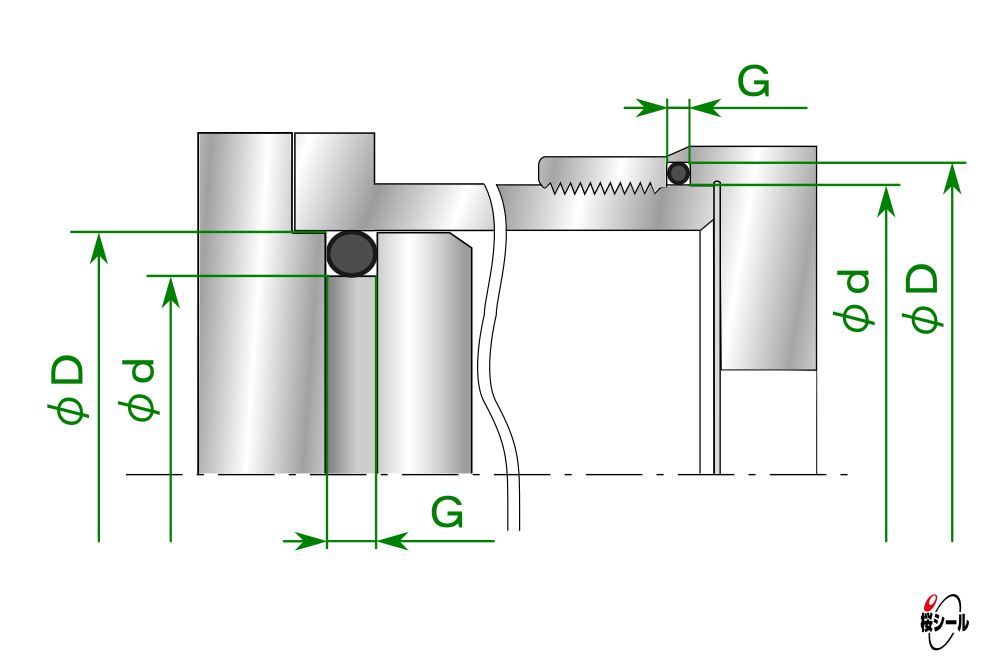

円筒面溝-運動用
円筒面溝-固定用

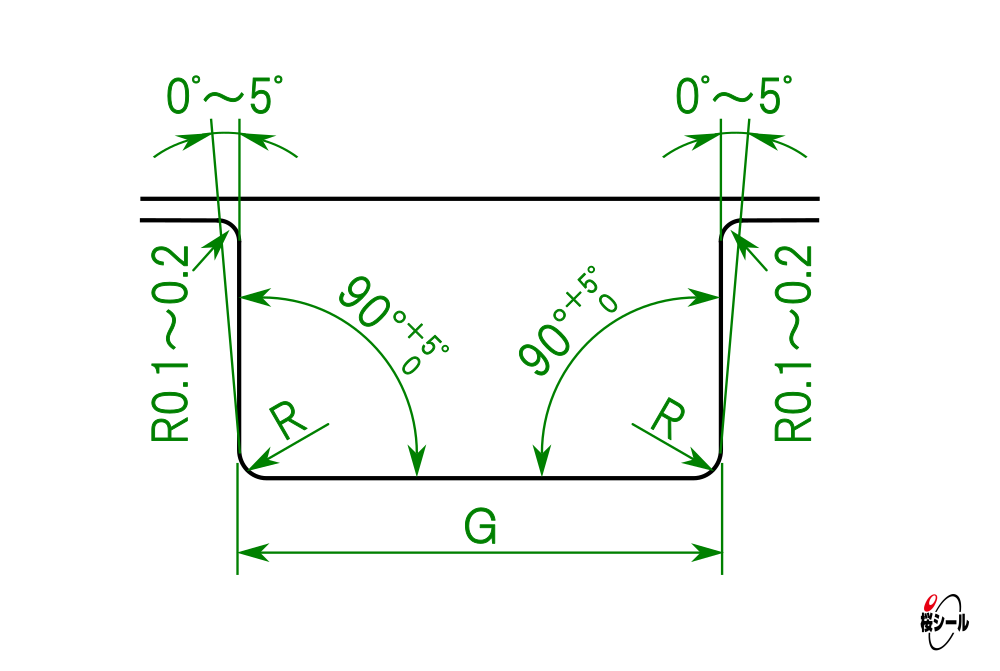

推奨溝断面

※溝寸法は参考値を含みます。

線径3.1mm − G規格のOリングサイズ

線径が3.1mmのG規格Oリングは、呼び番号G-25からG-145です。尚、内径150mm以上で線径3.1mmのOリングサイズは、GS規格となります。

※溝部の寸法：（ ）内の数値は許容差

G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G(+0.25,0)
 バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-25 3.1±0.10 24.4±0.25 30.6 25 30 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-30 3.1±0.10 29.4±0.29 35.6 30 35 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-35 3.1±0.10 34.4±0.33 40.6  35 40 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-40 3.1±0.10 39.4±0.37 45.6 40 45 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-45 3.1±0.10 44.4±0.41 50.6  45 50 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-50 3.1±0.10 49.4±0.45 55.6  50 55 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-52 3.1±0.10 51.4±0.47 57.6  52 57 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-55 3.1±0.10 54.4±0.49 60.6  55 60 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-58 3.1±0.10 57.4±0.51 63.6  58 63 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-60 3.1±0.10 59.4±0.53 65.6  60 65 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-62 3.1±0.10 61.4±0.54 67.6  62 67 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-63 3.1±0.10 62.4±0.55 68.6  63 68 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-64 3.1±0.10 63.4±0.56 69.6  64 69 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-65 3.1±0.10 64.4±0.57 70.6  65 70 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-67 3.1±0.10 66.4±0.59 72.6  67 72 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-70 3.1±0.10 69.4±0.61 75.6  70 75 ＜0.08 4.1 5.6 7.3 2.4 0.7
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
 バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し 		 BR
片側		 BR
両側
G-72 3.1±0.10 71.4±0.63 77.6 72 77 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-75 3.1±0.10 74.4±0.65 80.6  75 80 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-80 3.1±0.10 79.4±0.69 85.6  80 85 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-85 3.1±0.10 84.4±0.73 90.6  85 90 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-90 3.1±0.10 89.4±0.77 95.6  90 95 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-95 3.1±0.10 94.4±0.81 100.6  95 100 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-100 3.1±0.10 99.4±0.85 105.6  100 105 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-105 3.1±0.10 104.4±0.87 110.6  105 110 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-110 3.1±0.10 109.4±0.91 115.6  110 115 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-115 3.1±0.10 114.4±0.94 120.6  115 120 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-120 3.1±0.10 119.4±0.98 125.6  120 125 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-125 3.1±0.10 124.4±1.01 130.6  125 130 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-130 3.1±0.10 129.4±1.05 135.6  130 135 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-135 3.1±0.10 134.4±1.08 140.6  135 140 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-140 3.1±0.10 139.4±1.12 145.6  140 145 ＜0.08 4.1 5.6 7.3 2.4 0.7
G-145 3.1±0.10 144.4±1.16 150.6  145 150 ＜0.08 4.1 5.6 7.3 2.4 0.7

（単位：ｍｍ）

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。



線径3.1ｍｍで内径150ｍｍ以上のOリングGS規格寸法表はこちら>>>



>>>Oリング寸法規格の一覧

線径5.7mm − G規格のOリングサイズ

線径が5.7mmのG規格Oリングは、呼び番号G-155からG-1500です。

※溝部の寸法：（ ）内の数値は許容差

G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-150 5.7±0.13 149.3±1.19 160.7 150 160 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-155 5.7±0.13 154.3±1.23 165.7  155 165 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-160 5.7±0.13 159.3±1.26 170.7  160 170 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-165 5.7±0.13 164.3±1.30 175.7  165 175 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-170 5.7±0.13 169.3±1.33 180.7  170 180 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-175 5.7±0.13 174.3±1.37 185.7  175 185 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-180 5.7±0.13 179.3±1.40 190.7  180 190 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-185 5.7±0.13 184.3±1.44 195.7  185 195 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-190 5.7±0.13 189.3±1.47 200.7  190 200 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-195 5.7±0.13 194.3±1.51 205.7  195 205 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-200 5.7±0.13 199.3±1.55 210.7  200 210 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-205 5.7±0.13 204.3±1.58 215.7  205 215 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-210 5.7±0.13 209.3±1.61 220.7  210 220 ＜0.10 7.5 9.0 11.5 4.6 0.8
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-215 5.7±0.13 214.3±1.65 225.7 215 225 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-220 5.7±0.13 219.3±1.68 230.7  220 230 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-225 5.7±0.13 224.3±1.71 235.7  225 235 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-230 5.7±0.13 229.3±1.73 240.7 230 240 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-235 5.7±0.13 234.3±1.78 245.7  235 245 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-240 5.7±0.13 239.3±1.81 250.7  240 250 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-245 5.7±0.13 244.3±1.84 255.7  245 255 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-250 5.7±0.13 249.3±1.88 260.7  250 260 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-255 5.7±0.13 254.3±1.91 265.7  255 265 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-260 5.7±0.13 259.3±1.94 270.7  260 270 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-265 5.7±0.13 264.3±1.97 275.7  265 275 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-270 5.7±0.13 269.3±2.01 280.7  270 280 ＜0.10 7.5 9.0 11.5 4.6 0.8

（単位：ｍｍ）

G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G(+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-275 5.7±0.13 274.3±2.04 285.7 275 285 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-280 5.7±0.13 279.3±2.07 290.7 280 290 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-285 5.7±0.13 284.3±2.10 295.7 285 295 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-290 5.7±0.13 289.3±2.14 300.7 290 300 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-295 5.7±0.13 294.3±2.17 305.7 295 305 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-300 5.7±0.13 299.3±2.20 310.7 300 310 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-305 5.7±0.13 304.3±2.24 315.7 305 315 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-310 5.7±0.13 309.3±2.27 320.7 310 320 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-315 5.7±0.13 314.3±2.30 325.7 315 325 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-320 5.7±0.13 319.3±2.33 330.7 320 330 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-325 5.7±0.13 324.3±2.36 335.7 325 335 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-330 5.7±0.13 329.3±2.39 340.7 330 340 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-335 5.7±0.13 334.3±2.42 345.7 335 345 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-340 5.7±0.13 339.3±2.45 350.7 340 350 ＜0.10 7.5 9.0 11.5 4.6 0.8
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G(+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-345 5.7±0.13 344.3±2.48 355.7 345 355 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-350 5.7±0.13 349.3±2.51 360.7 350 360 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-355 5.7±0.13 354.3±2.54 365.7 355 365 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-360 5.7±0.13 359.3±2.57 370.7 360 370 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-365 5.7±0.13 364.3±2.60 375.7 365 375 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-370 5.7±0.13 369.3±2.63 380.7 370 380 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-375 5.7±0.13 374.3±2.67 385.7 375 385 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-380 5.7±0.13 379.3±2.70 390.7 380 390 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-385 5.7±0.13 384.3±2.73 395.7 385 395 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-390 5.7±0.13 389.3±2.77 400.7 390 400 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-395 5.7±0.13 394.3±2.79 405.7 395 405 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-400 5.7±0.13 399.3±2.82 410.7 400 410 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-405 5.7±0.13 404.3±3.00 415.7 405 415 ＜0.10 7.5 9.0 11.5 4.6 0.8

（単位：ｍｍ）

G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-410 5.7±0.13 409.3±3.00 420.7 410 420 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-415 5.7±0.13 414.3±3.00 425.7 415 425 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-420 5.7±0.13 419.3±3.00 430.7 420 430 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-425 5.7±0.13 424.3±3.00 435.7 425 435 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-430 5.7±0.13 429.3±3.00 440.7 430 440 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-435 5.7±0.13 434.3±3.00 445.7 435 445 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-440 5.7±0.13 439.3±3.00 450.7 440 450 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-445 5.7±0.13 444.3±3.00 455.7 445 455 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-450 5.7±0.13 449.3±3.00 460.7 450 460 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-455 5.7±0.13 454.3±3.30 465.7 455 465 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-460 5.7±0.13 459.3±3.30 470.7 460 470 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-465 5.7±0.13 464.3±3.30 475.7 465 475 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-470 5.7±0.13 469.3±3.30 480.7 470 480 ＜0.10 7.5 9.0 11.5 4.6 0.8
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し 		 BR
片側		 BR
両側
G-475 5.7±0.13 474.3±3.30 485.7 475 485 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-480 5.7±0.13 479.3±3.30 490.7 480 490 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-485 5.7±0.13 484.3±3.30 495.7 485 495 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-490 5.7±0.13 489.3±3.30 500.7 490 500 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-495 5.7±0.13 494.3±3.30 505.7 495 505 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-500 5.7±0.13 499.3±3.30 510.7 500 510 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-505 5.7±0.13 504.3±3.70 515.7 505 515 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-510 5.7±0.13 509.3±3.70 520.7 510 520 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-515 5.7±0.13 514.3±3.70 525.7 515 525 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-520 5.7±0.13 519.3±3.70 530.7 520 530 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-525 5.7±0.13 524.3±3.70 535.7 525 535 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-530 5.7±0.13 529.3±3.70 540.7 530 540 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-535 5.7±0.13 534.3±3.70 545.7 535 545 ＜0.10 7.5 9.0 11.5 4.6 0.8
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G(+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し 		 BR
片側		 BR
両側
G-540 5.7±0.13 539.3±3.70 550.7 540 550 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-545 5.7±0.13 544.3±3.70 555.7 545 555 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-550 5.7±0.13 549.3±3.70 560.7 550 560 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-555 5.7±0.13 554.3±4.00 565.7 555 565 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-560 5.7±0.13 559.3±4.00 570.7 560 570 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-565 5.7±0.13 564.3±4.00 575.7 565 575 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-570 5.7±0.13 569.3±4.00 580.7 570 580 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-575 5.7±0.13 574.3±4.00 585.7 575 585 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-580 5.7±0.13 579.3±4.00 590.7 580 590 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-585 5.7±0.13 584.3±4.00 595.7 585 595 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-590 5.7±0.13 589.3±4.00 600.7 590 600 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-595 5.7±0.13 594.3±4.00 605.7 595 605 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-600 5.7±0.13 599.3±4.00 610.7 600 610 ＜0.10 7.5 9.0 11.5 4.6 0.8
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-610 5.7±0.13 609.3±4.70 620.7 610 620 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-620 5.7±0.13 619.3±4.70 630.7 620 630 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-630 5.7±0.13 629.3±4.70 640.7 630 640 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-640 5.7±0.13 639.3±4.70 650.7 640 650 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-650 5.7±0.13 649.3±4.70 660.7 650 660 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-660 5.7±0.13 659.3±4.70 670.7 660 670 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-670 5.7±0.13 669.3±4.70 680.7 670 680 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-680 5.7±0.13 679.3±4.70 690.7 680 690 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-690 5.7±0.13 689.3±4.70 700.7 690 700 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-700 5.7±0.13 699.3±4.70 710.7 700 710 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-710 5.7±0.13 709.3±4.70 720.7 710 720 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-720 5.7±0.13 719.3±4.70 730.7 720 730 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-730 5.7±0.13 729.3±4.70 740.7 730 740 ＜0.10 7.5 9.0 11.5 4.6 0.8

（単位：ｍｍ）

G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-740 5.7±0.13 739.3±4.70 750.7 740 750 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-750 5.7±0.13 749.3±4.70 760.7 750 760 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-760 5.7±0.13 759.3±5.30 770.7 760 770 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-770 5.7±0.13 769.3±5.30 780.7 770 780 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-780 5.7±0.13 779.3±5.30 790.7 780 790 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-790 5.7±0.13 789.3±5.30 800.7 790 800 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-800 5.7±0.13 799.3±5.30 810.7 800 810 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-810 5.7±0.13 809.3±6.00 820.7 810 820 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-820 5.7±0.13 819.3±6.00 830.7 820 830 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-830 5.7±0.13 829.3±6.00 840.7 830 840 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-840 5.7±0.13 839.3±6.00 850.7 840 850 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-850 5.7±0.13 849.3±6.00 860.7 850 860 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-860 5.7±0.13 859.3±6.00 870.7 860 870 ＜0.10 7.5 9.0 11.5 4.6 0.8
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G(+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-870 5.7±0.13 869.3±6.00 880.7 870 880 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-880 5.7±0.13 879.3±6.00 890.7 880 890 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-890 5.7±0.13 889.3±6.00 900.7 890 900 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-900 5.7±0.13 899.3±6.00 910.7 900 910 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-910 5.7±0.13 909.3±6.70 920.7 910 920 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-920 5.7±0.13 919.3±6.70 930.7 920 930 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-930 5.7±0.13 929.3±6.70 940.7 930 940 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-940 5.7±0.13 939.3±6.70 950.7 940 950 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-950 5.7±0.13 949.3±6.70 960.7 950 960 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-960 5.7±0.13 959.3±6.70 970.7 960 970 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-970 5.7±0.13 969.3±6.70 980.7 970 980 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-980 5.7±0.13 979.3±6.70 990.7 980 990 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-990 5.7±0.13 989.3±6.70 1000.7 990 1000 ＜0.10 7.5 9.0 11.5 4.6 0.8
G-1000 5.7±0.13 999.3±6.70 1010.7 1000 1010 ＜0.10 7.5 9.0 11.5 4.6 0.8

（単位：ｍｍ）

G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し		 BR
片側		 BR
両側
G-1020 5.7±0.13 1019.3±7.50 1030.7 1020 1030 ＜0.10 7.5 ― 4.6 0.8
G-1040 5.7±0.13 1039.3±7.50 1050.7 1040 1050 ＜0.10 7.5 4.6 0.8
G-1060 5.7±0.13 1059.3±7.50 1070.7 1060 1070 ＜0.10 7.5 4.6 0.8
G-1080 5.7±0.13 1079.3±7.50 1090.7 1080 1090 ＜0.10 7.5 4.6 0.8
G-1100 5.7±0.13 1099.3±7.50 1110.7 1100 1110 ＜0.10 7.5 4.6 0.8
G-1120 5.7±0.13 1119.3±7.50 1130.7 1120 1130 ＜0.10 7.5 4.6 0.8
G-1140 5.7±0.13 1139.3±7.50 1150.7 1140 1150 ＜0.10 7.5 4.6 0.8
G-1160 5.7±0.13 1159.3±7.50 1170.7 1160 1170 ＜0.10 7.5 4.6 0.8
G-1180 5.7±0.13 1179.3±7.50 1190.7 1180 1190 ＜0.10 7.5 4.6 0.8
G-1200 5.7±0.13 1199.3±7.50 1210.7 1200 1210 ＜0.10 7.5 4.6 0.8
G-1220 5.7±0.13 1219.3±7.50 1230.7 1220 1230 ＜0.10 7.5 4.6 0.8
G-1240 5.7±0.13 1239.3±7.50 1250.7 1240 1250 ＜0.10 7.5 4.6 0.8
G規格
呼び番号		 Oリングサイズ Oリング溝の設計
線径
(太さ)
W		 内径
ID		 外径
OD

d寸法

(0
-0.10)

D寸法

(+0.10
　0)

 円筒面の
Dとdの
芯ずれ		 溝幅G (+0.25,0)
バックアップリング (BR)		 H寸法
(±0.05)		 R
最大
BR
無し 		 BR
片側		 BR
両側
G-1260 5.7±0.13 1259.3±7.50 1270.7 1260 1270 ＜0.10 7.5 ― 4.6 0.8
G-1280 5.7±0.13 1279.3±7.50 1290.7 1280 1290 ＜0.10 7.5 4.6 0.8
G-1300 5.7±0.13 1299.3±7.50 1310.7 1300 1310 ＜0.10 7.5 4.6 0.8
G-1320 5.7±0.13 1319.3±7.50 1330.7 1320 1330 ＜0.10 7.5 4.6 0.8
G-1340 5.7±0.13 1339.3±7.50 1350.7 1340 1350 ＜0.10 7.5 4.6 0.8
G-1360 5.7±0.13 1359.3±7.50 1370.7 1360 1370 ＜0.10 7.5 4.6 0.8
G-1380 5.7±0.13 1379.3±7.50 1390.7 1380 1390 ＜0.10 7.5 4.6 0.8
G-1400 5.7±0.13 1399.3±7.50 1410.7 1400 1410 ＜0.10 7.5 4.6 0.8
G-1420 5.7±0.13 1419.3±7.50 1430.7 1420 1430 ＜0.10 7.5 4.6 0.8
G-1440 5.7±0.13 1439.3±7.50 1450.7 1440 1450 ＜0.10 7.5 4.6 0.8
G-1460 5.7±0.13 1459.3±7.50 1470.7 1460 1470 ＜0.10 7.5 4.6 0.8
G-1480 5.7±0.13 1479.3±7.50 1490.7 1480 1490 ＜0.10 7.5 4.6 0.8
G-1500 5.7±0.13 1499.3±7.50 1510.7 1500 1510 ＜0.10 7.5 4.6 0.8

（単位：ｍｍ）

※Oリング線径(太さ)及びOリング内径の寸法許容公差は材質によって異なります。

>>>Oリング寸法規格の一覧

トップへ

＜製品情報＞

＜技術資料＞

お問い合わせ窓口
販売 （Oリング.com）

桜シール株式会社

住所

〒130-0021
東京都墨田区緑3丁目4番10号
桜シール本社ビル
